STEINEL PROFESSIONAL HF 3360 DALI Manuel utilisateur
STEINEL Vertrieb GmbH
Dieselstraße 80-84
33442 Herzebrock-Clarholz
Tel: +49/5245/448-188
www.steinel.de
Contact
www.steinel.de/contact
110052565 01/2019_A Technische Änderungen vorbehalten. / Subject to technical modification without notice.
000000000 07/2013 Technische Änderungen vorbehalten.
RUS CN BG LV LT EST HR SLO RO PL SK CZ HTR GR NFIN DK S P E I NL FGB D
HF 3360 DALI
Information
STL-6995-16_BDAL-3000er.indd 7 19.08.16 09:27
DEGBFRNLITESPTSEDKFINOGRTRHU
2 3
...
DE � � � � 12
GB � � � � 21
FR � � � � 29
NL � � � � 37
IT � � � � � 45
ES � � � � 53
PT � � � � 61
SE � � � � 69
DK � � � � 77
FI � � � � � 85
NO � � � � 93
GR � � � � 101
TR � � � � 109
HU � � � � 117
Textteil beachten!
Follow written instructions!
Se référer à la partie texte !
Let op de tekst!
Leggere attentamente le istruzioni!
¡Téngase en cuenta el texto!
Siga as instruções escritas!
Iaktta texten!
Følg den skriftlige vejledning!
Huomaa tekstiosio!
Se de skriftlige instruksene!
Τηρείτε γραπτές οδηγίες!
Metin kısmını dikkate alın!
Szöveges részre figyelni!
4 5
6 7
8 9
10 11
12 13
DE
DE
1� Zu diesem Dokument
– Bitte sorgfältig lesen und aufbewahren!
– Urheberrechtlich geschützt.
Nachdruck, auch auszugsweise, nur mit unserer Genehmigung.
– Änderungen, die dem technischen Fortschritt dienen, vorbehalten.
Symbolerklärung
!
Warnung vor Gefahren!
... Verweis auf Textstellen im Dokument�
2� Allgemeine Sicherheitshinweise
Vor allen Arbeiten am Sensor die Spannungszufuhr unterbrechen!
• Bei der Montage muss die anzuschließende elektrische Leitung spannungsfrei sein.
Daher als erstes Strom abschalten und Spannungsfreiheit mit einem Spannungsprüfer
überprüfen.
• Bei der Installation des Sensors handelt es sich um eine Arbeit an der Netzspannung.
Sie muss daher fachgerecht nach den landesüblichen Installationsvorschriften und
Anschlussbedingungen durchgeführt werden. (z.B.: DE-VDE0100,
AT-ÖVE-EN1, CH
-SEV1000)
3� HF3360DALI
Bestimmungsgemäßer Gebrauch
– Sensor zur Decken- und Wandmontage im Innenbereich geeignet
Der HF3360DALI ist ein aktiver Bewegungsmelder. Er reagiert temperaturunabhängig
auf kleinste Bewegungen. Der integrierte HF-Sensor sendet hochfrequente elektromag-
netische Wellen (5,8GHz) aus und empfängt deren Echo. Bei der kleinsten Bewegung
im Erfassungsbereich, wird die Echoveränderung vom Sensor wahrgenommen. Ein
Microprozessor löst dann den Schaltbefehl "Licht einschalten" aus.
Eine Erfassung durch Türen, Glasscheiben oder dünne Wände ist möglich.
Alle Funktionseinstellungen können optional über die Fernbedienungen RC5, RC8 sowie
die Smart Remote vorgenommen werden. (➔"7�Zubehör")
!
Lieferumfang Unterputzmontage (Abb�3�1)
Lieferumfang Aufputzmontage (Abb�3�2)
Geräteübersicht (Abb�3�3)
Lastmodul Zuleitung Aufputz
Lastmodul Zuleitung Unterputz
Designblende rund oder eckig
Sensormodul
Produktmaße

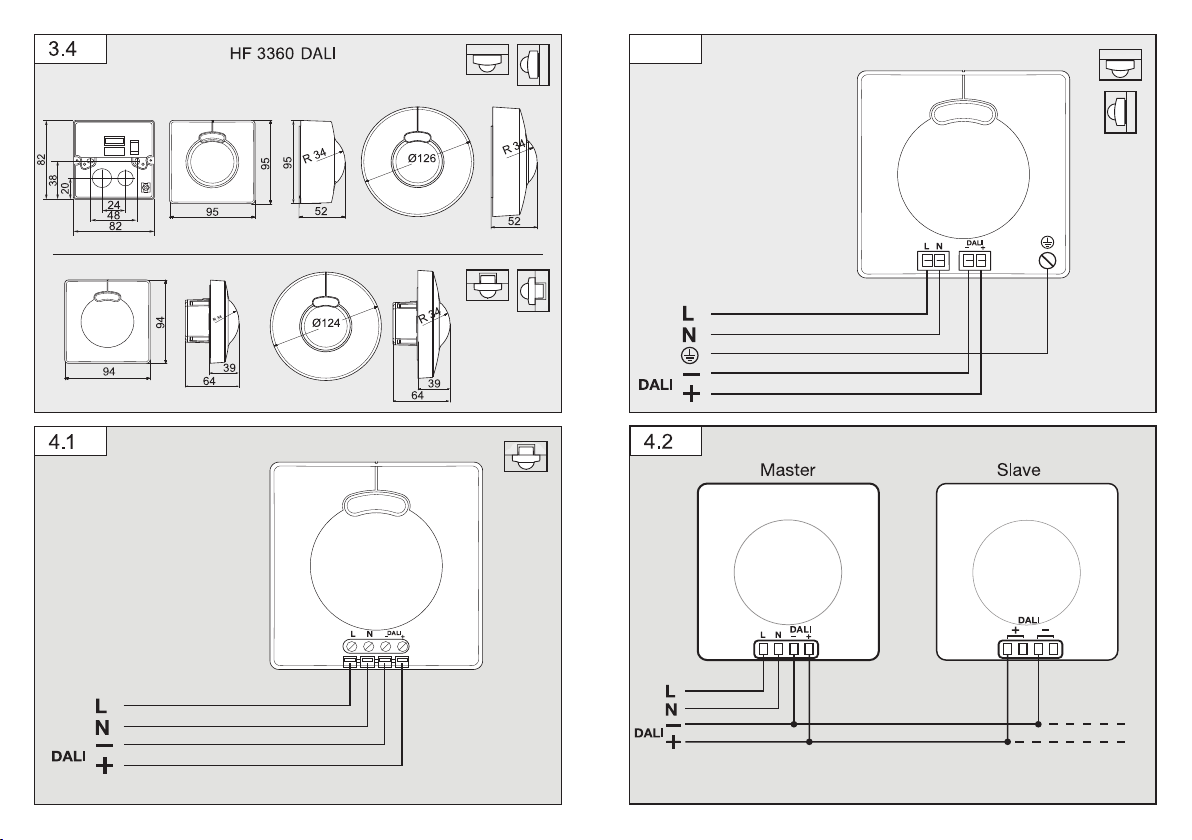

Decken/Wandmontage Auf- und Unterputz (Abb�3�4)
4� Elektrische Installation
Die Netzzuleitung besteht aus einem 3-adrigen Kabel:
= Phase (meistens schwarz, braun oder grau)
= Nullleiter (meistens blau)
= Schutzleiter (grün/gelb)
Anschlussbeispiel (Abb�4�1)
– Aufputz-Variante
Bei Beschädigung der Dichtgummis müssen die Önungen zur Kabeldurchführung mit
einem Doppelmembranstutzen M16 bzw. M20 (mind. IP54) abgedichtet werden.
Zur Wandmontage ist neben den Dichtgummies ein Kondenswasserloch angedeutet
(Ø 5mm Bohrer). Dies muss bei Bedarf geönet werden. (Abb�5�3)
Zur Montage des HF3360DALI ist optional ein Eckwandhalter erhältlich.
(Art.-Nr. 035174 weiß).
Master/Slave (Abb�4�2)
Der HF 3360 DALI ist für den Einsatz in Master-Slave-Netzen geeignet. Dabei ist der
DALI-Sensor Master, der LiveLink-Sensor ist Slave.
Der Master-/Slave-Betrieb erlaubt es, größere Raume zu erfassen (Last angeschlossen =
Master, keine Last = Slave). Die Auswertung der Helligkeit im Raum erfolgt ausschließlich
am Master. Die Slaves melden die Bewegungserfassung dem Master. Die Schaltung der
Beleuchtung erfolgt ausschließlich über den Master.
Es können bis zu 30 Teilnehmer angeschlossen werden.
14 15
DE
5� Montage
• Alle Bauteile auf Beschädigungen prüfen.
• Bei Schäden das Produkt nicht in Betrieb nehmen.
• Geeigneten Montageort unter Berücksichtigung der Reichweite und Bewegungs-
erfassung vornehmen.
Montageschritte
Wandmontage Unterputz-Zuleitung (Abb�5�1)
Deckenmontage Unterputz-Zuleitung (Abb�5�2)
Wandmontage Aufputz-Zuleitung (Abb�5�3)
Deckenmontage Aufputz-Zuleitung (Abb�5�4)
• Stromversorgung abschalten.
• Designblende vom Sensormodul trennen.
• Sensormodul vom Lastmodul trennen.
• Netzanschluss vornehmen.
- Aufputz-Zuleitung (Abb�5�5)
- Unterputz-Zuleitung (Abb�5�6)
• Befestigungsschrauben einsetzen und Lastmodul montieren.
• Sensor- und Lastmodul zusammenstecken und verschrauben.
• Stromversorgung einschalten.
• Funktionseinstellungen vornehmen. (➔"6�Funktion")
• Designblende aufstecken.
6� Funktion/Bedienung
Werkseinstellungen
Dämmerungseinstellung: 1000Lux
Reichweiteneinstellung: ca. 1m
Zeiteinstellung: 5s
Hauptlicht: 80 %
Konstantlicht
Sorgt für gleichbleibendes Helligkeitsniveau. Melder misst das vorhandene Tageslicht
und schaltet anteiliges Kunstlicht zu, um das gewünschte Helligkeitsniveau zu erreichen.
Ändert sich der Tageslichtanteil, wird das zugeschaltete Kunstlicht angepasst. Die Zu-
schaltung erfolgt neben dem Tageslichtanteil in Abhängigkeit von Anwesenheit.
Die Konstantlichtregelung kann per RC8-Fernbedienung und Smart-Remote aktiviert/
deaktiviert werden.
Dämmerungseinstellung (Abb�6�1)
Die gewünschte Ansprechschwelle des Sensors kann stufenlos von ca. 2 bis 1000Lux
eingestellt werden.
Einstellregler bedeutet Dämmerungsbetrieb ca. 2Lux.
Einstellregler bedeutet Tageslichtbetrieb/helligkeitsunabhängig.
Teach-Modus
Bei gewünschten Lichtverhältnissen, an denen der Sensor zukünftig bei Bewegung
einschalten soll, ist der Regler auf zu stellen. Nach 10s wird der so gemessene Wert
der Umgebungshelligkeit gespeichert.
Blendschutz
Dieses Produkt ist mit einem integrierten Blendschutz ausgestattet. Dieser versetzt den
Sensor bei Blendung durch Fremdlicht für 60s in eine helligkeitsunabhängige Sensoraus-
wertung. (➔"13�Betriebsstörungen")
LED Funktion
– Normalbetrieb: LED bleibt aus
– Testbetrieb: LED leuchtet bei detektierter Bewegung
– Fernbedienung: LED blinkt ca. 10 mal pro Sekunde
– Dauer AN/AUS: LED leuchtet
Reichweiteneinstellung (Abb�6�1)
Stufenlos einstellbar
– Einstellregler maximal = max. Reichweite (ca. Ø 8m)
– Einstellregler minimal = min. Reichweite (ca. Ø 1m)
Reichweitendiagramm (Abb�6�2)
Zeiteinstellung (Abb�6�1)
Die gewünschte Leuchtdauer der angeschlossenen Lampe kann stufenlos von ca.
5Sekunden bis max. 15Minuten eingestellt werden. Durch jede erfasste Bewegung vor
Ablauf dieser Zeit wird die Zeituhr erneut gestartet.
7� Zubehör (optional)
Nutzer Ferbedienung RC5 EAN 4007841 592806
Zusatzfunktionen RC5
– Licht AN/AUS 4 h
– User-Reset
– 100 h burn in, 4 h Licht AN ≥ 5 s drücken
– DIM1 -/ DIM1 +
– Scene 1 Speichern
– Scene 1 Aktivieren
– Scene 2 Speichern
– Scene 2 Aktivieren
16 17
DE
Service Fernbedienung RC8 EAN 4007841 559410
Zusatzfunktionen RC8
– Zeiteinstellung CH1
– Test-/Normalbetrieb
– Dämmerungseinstellung: Teach
– Nachtbetrieb
– Tageslichtbetrieb
– Teach-IN
– Reset
– Grundhelligkeit: AUS, Nacht, 1 = 10% ... 6 = 60%, ≥ 5s drücken
Smart Remote EAN 4007841 009151
– Ersetzt die Fernbedienungen RC5 und RC8
– Steuerung per Smartphone oder Tablet
– Passende App laden und per Bluetooth verbinden
– Erkennen des Sensors und Auslesen der Parameter
Zusatzfunktionen Smart Remote
– Reichweite: min 1-100 %
– Zeiteinstellung: 5, 10, 15…. 60 s – 60 min
– Dämmerungseinstellung: 2-1000Lux
– Grundhelligkeit: Ein, 10-30 min
– Stufe Grundhelligkeit: 10-50 %
– Stufe Hauptlicht: 50-100 %
– Initialzustand: Verhalten nach Anlegen der Versorgungsspannung Licht AUS/EIN
– Normal Sens
– Low Sens
– Burn in
– Sensor
Detaillierte Beschreibungen in den Bedienungsanleitungen der jeweiligen Fernbedienung.
8� Betrieb/Pflege
Der Sensor eignet sich zur automatischen Schaltung von Licht. Für spezielle Ein-
bruchalarmanlagen ist das Gerät nicht geeignet, da die hierfür vorgeschriebene Sabota-
gesicherheit fehlt. Die Oberfläche kann bei Verschmutzung mit einem feuchten Tuch (ohne
Reinigungsmittel) gesäubert werden.
9� Entsorgung
Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wieder-
verwertung zugeführt werden.
Werfen Sie Elektrogeräte nicht in den Hausmüll!
Nur für EU-Länder:
Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und
ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte
getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
10� Konformitätserklärung
Hiermit erklärt die STEINEL Vertrieb GmbH, dass der Funkanlagentyp HF3360DALI
der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklä-
rung ist unter der folgenden Internetadresse verfügbar: www.steinel.de
11� Herstellergarantie
Herstellergarantie für Unternehmer, wobei Unternehmer eine natürliche oder juristische
Person oder eine rechtsfähige Personengesellschaft ist, die bei Abschluss des Kaufes in
Ausübung ihrer gewerblichen oder selbständigen beruflichen Tätigkeit handelt.
Herstellergarantie
der STEINEL Vertrieb GmbH,
Dieselstraße 80-84, 33442 Herzebrock-Clarholz
Alle STEINEL-Produkte erfüllen höchste Qualitätsansprüche. Aus diesem Grund leisten wir
als Hersteller Ihnen als Kunde gerne eine unentgeltliche Garantie gemäß den nachstehen-
den Bedingungen:
Wir leisten Garantie durch kostenlose Behebung der Mängel (nach unserer Wahl:
Reparatur oder Austausch mangelhafter Teile ggf. Austausch durch ein Nachfolgemodell
oder Erstellung einer Gutschrift), die nachweislich innerhalb der Garantiezeit auf einem
Material- oder Herstellungsfehler beruhen.
Die Garantiezeit für
• Sensorik / Außenleuchten / Innenleuchten beträgt: 5 Jahre und beginnt mit dem Kauf-
datum des Produktes.
18 19
DE
Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel.
Darüber hinaus ist die Garantie ausgeschlossen:
• bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produktteilen
oder Mängeln am STEINEL-Produkt, die auf gebrauchsbedingtem oder sonstigem
natürlichem Verschleiß zurückzuführen sind,
• bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missach-
tung der Bedienungshinweise,
• wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig
vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs-
oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind,
• wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung
erfolgt sind,
• wenn Anbau und Installation nicht gemäß den Installationsvorschriften von STEINEL
ausgeführt wurden,
• bei Transportschäden oder -verlusten.
Diese Herstellergarantie lässt Ihre gesetzlichen Rechte unberührt. Die hier beschriebenen
Leistungen gelten zusätzlich zu den gesetzlichen Rechten und beschränken oder ersetzen
diese nicht.
Die Garantie gilt für sämtliche STEINEL-Produkte, die in Deutschland gekauft und
verwendet werden. Es gilt deutsches Recht unter Ausschluss des Übereinkommens der
Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).
Geltendmachung
Wenn Sie Ihr Produkt reklamieren wollen, senden Sie es bitte vollständig und frachtfrei mit
dem Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung
enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL Vertrieb GmbH
–Reklamationsabteilung –, Dieselstraße 80-84, 33442 Herzebrock-Clarholz. Wir emp-
fehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzube-
wahren. Für Transportkosten und -risiken im Rahmen der Rücksendung übernehmen wir
keine Haftung.
HERSTELLER
1
3
JAHR
DEU
GARANTIE
5
HERSTELLER
GARANTIE
HERSTELLER
GARANTIE
12� Technische Daten
Abmessungen
(L×B×H)
Aufputz rund Ø
Aufputz eckig
Unterputz rund Ø
Unterputz eckig
126×52mm
95×95×52mm
124×64mm
94×94×64mm
Netzanschluss 220- 240V, 50/60 Hz max. 2,5mm2
Erfassungswinkel 360° mit 180° Önungswinkel
Einsatzort im Innenbereich von Gebäuden
Sensorik 5,8 GHz Hochfrequenz
Sendeleistung ca. 1mW
Zeiteinstellung 5 s - 15min
DALI Ausgang 2-polig DALI-Steuerleitung/Broadcast
Ansteuerbare DALI EVGs 30
DALI Komfortfunktion
Grundhelligkeit Ein, Aus, 10- 30 min, ganze Nacht, 10-50 %
Dämmerungseinstellung 2-1000Lux + Teach-Modus
Dauerlicht schaltbar (4h)
Schutzart Aufputz: IP54 Unterputz: IP20
Temperaturbereich - 20 °C bis + 50 °C
Montagehöhe 2 - 2,8 m
Table des matières
Langues :
Autres manuels STEINEL PROFESSIONAL Capteur de sécurité
STEINEL PROFESSIONAL
STEINEL PROFESSIONAL IS 2180 ECO Manuel du propriétaire
STEINEL PROFESSIONAL
STEINEL PROFESSIONAL IS 2160 ECO Manuel du propriétaire
STEINEL PROFESSIONAL
STEINEL PROFESSIONAL DALI-2 IS 3360 Manuel du propriétaire
STEINEL PROFESSIONAL
STEINEL PROFESSIONAL IR Micro Manuel du propriétaire
STEINEL PROFESSIONAL
STEINEL PROFESSIONAL IS 2180-2 Manuel du propriétaire
STEINEL PROFESSIONAL
STEINEL PROFESSIONAL DALI-2 Manuel utilisateur
STEINEL PROFESSIONAL
STEINEL PROFESSIONAL IR Quattro Slim XS LiveLink Manuel du propriétaire
STEINEL PROFESSIONAL
STEINEL PROFESSIONAL IR 180 KNX Manuel du propriétaire
STEINEL PROFESSIONAL
STEINEL PROFESSIONAL IS 3360 Manuel du propriétaire
STEINEL PROFESSIONAL
STEINEL PROFESSIONAL HF 3360 Manuel utilisateur
STEINEL PROFESSIONAL
STEINEL PROFESSIONAL IS 3360 DALI Manuel utilisateur
STEINEL PROFESSIONAL
STEINEL PROFESSIONAL IR Quattro KNX Manuel utilisateur
STEINEL PROFESSIONAL
STEINEL PROFESSIONAL IS 3360 PF Manuel du propriétaire
STEINEL PROFESSIONAL
STEINEL PROFESSIONAL IR 180 COM1 Manuel du propriétaire
STEINEL PROFESSIONAL
STEINEL PROFESSIONAL IS 3360 Manuel utilisateur
STEINEL PROFESSIONAL
STEINEL PROFESSIONAL HF 3360 Manuel du propriétaire
STEINEL PROFESSIONAL
STEINEL PROFESSIONAL IS 3360 MX Highbay Manuel utilisateur
STEINEL PROFESSIONAL
STEINEL PROFESSIONAL IR CM COM1-24 Manuel du propriétaire
STEINEL PROFESSIONAL
STEINEL PROFESSIONAL iHF 3D Manuel utilisateur
STEINEL PROFESSIONAL
STEINEL PROFESSIONAL IR Quattro KNX Manuel utilisateur
