Краткая инструкция к SPG-DIGI
Введение
SPG-DIGI – это цифровой манометр с индикатором минимального и максимального значения. Точность диапазона
измерения (FS) составляет ± 0,5 % в отношении верхней границы диапазона. Динамические скачки давления
измеряются с частотой 10 мс (100 значений в секунду). Память минимальных и максимальных значений
обновляется постоянно, значения отображаются непрерывно.
Информация о безопасности
До начала работы с датчиком следует внимательно прочитать эту инструкцию и следовать ей.
Несоблюдение инструкций, в особенности правил техники безопасности, может представлять угрозу для людей,
окружающей среды и другого оборудования. Этот датчик соответствует самым современным требованиям к
точности, принципам действия, а также безопасной и надежной работе.
Во время эксплуатации следует соблюдать действующие национальные предписания относительно
профилактики несчастных случаев и обеспечения безопасности на рабочем месте!
При эксплуатации во влажной среде следует принять во внимание вид защиты IP
Монтировать датчик имеют право только обученные квалифицированные специалисты!
Принять во внимание указанные моменты затяжки!
Не применять к датчику силу!
Если неправильно смонтировать манометр и соответствующий переходник, манометр может быть
вырван из конструкции.
Не демонтировать SPG-DIGI, если он находится под давлением
Правила техники безопасности при работе под давлением 1000 бар:
Можно приобрести специальные соединительные адаптеры, допущенные к использованию при
номинальном рабочем давлении 1000 бар. Обратить внимание на номинальное давления и факторы
безопасности, указанные для установленного испытательного оборудования.
Ни в коем случае не использовать поврежденный или дефектный датчик!
Использование по назначению
Этот датчик предназначен для измерения давления в указанном диапазоне.
Любое использование кроме вышеназванного запрещено, так как оно может привести к несчастным случаям или
разрушению датчика. В таком случае гарантийные обязательства производителя немедленно теряют силу.
Неправильное использование
Датчик не соответствует требованиям Директивы 2014/34/EU, поэтому использовать его во взрывоопасных зонах
нельзя.
Квалифицированный персонал
Эта инструкция предназначена для обученных квалифицированных специалистов, которые знают действующие
предписания и стандарты в сфере применения оборудования. Технические специалисты, занимающиеся вводом
в эксплуатацию и использованием прибора, должны иметь соответствующую квалификацию. Приобрести
необходимую квалификацию можно в рамках обучения или соответствующего инструктажа.
Технический персонал должен знать эту инструкцию; доступ к ней должен быть постоянным.
Если требуется обслуживание, ремонт и калибровка измерительных приборов, обращайтесь в
представительство STAUFF.
В этой инструкции приводятся сведения о безопасности и основных функциях.
Полное руководство по эксплуатации можно загрузить на сайте www.stauff.com/spg-digi/manuals

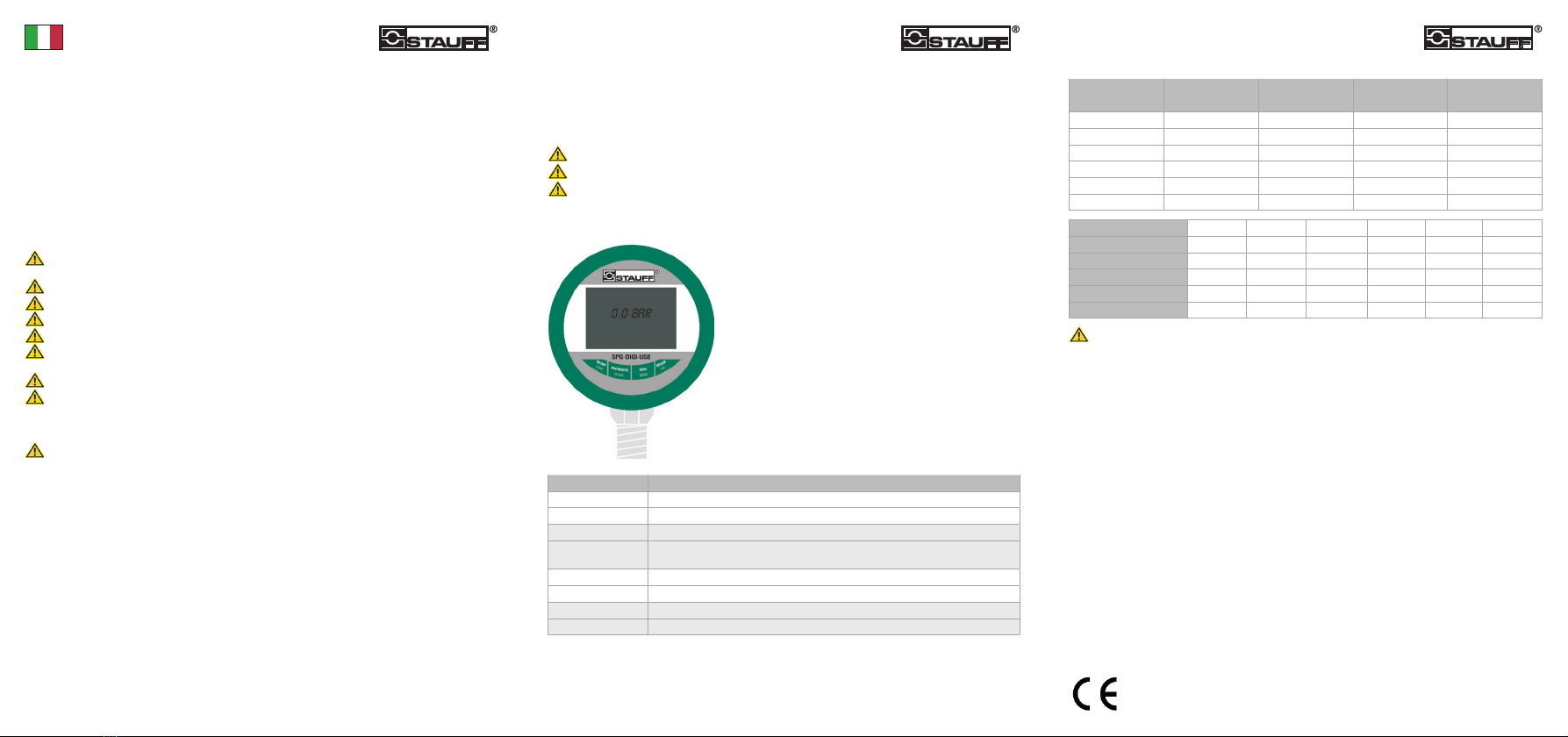

Кнопка Назначение
ON/Off: Включение и выключение прибора
Light: Нажимать в течение 2 с. Включение фоновой подсветки (на 20 с)
MIN/MAX/FS: Выбор отображаемого значения: MIN, MAX или FS
(Clock:) (Нажимать в течение 2 с. Меню настройки времени). Только у типа SPG-DIGI-USB
ZERO: Калибровка нулевой точки
MENU: Нажимать в течение 2 с. Отображается меню настройки
RESET/OK: Удаление минимальных и максимальных значений из памяти. Подтверждение функций
меню.
(Rec:) (Запуск и приостановка измерения). Только у типа SPG-DIGI-USB
Максимальные значения
Превышение максимальных значений перегрузки (Pmax) может привести к сбоям и разрушению
SPG-DIGI.
Степень защиты
IP 65
Ремонт и техническое обслуживание
Датчик не требует обслуживания, пользователь не должен его ремонтировать. В случае дефекта датчик нужно
отправить производителю для ремонта.
Очистка
Для очистки датчика снаружи следует использовать сухую или слегка увлажненную безворсовую салфетку.
УКАЗАНИЕ
Опасность повреждения при использовании агрессивных и едких химикатов.
Не использовать абразивные или летучие чистящие средства!
Не использовать острые предметы и агрессивные чистящие средства!
Соответствие стандартам
SPG-DIGI соответствуют требованиям директив Европейского Сообщества (ЕС). 2014/30 / EU и 2011/65 / EU
Настоящим подтверждаем, что это изделие соответствует следующим стандартам:
DIN EN 61326-1:2013-07
EN 50581:2012
Дисплей Дисплей Дисплей Дисплей Дисплей
бар фнт/кв. дюйм мбар кПа МПа
-1…5 -14,5…720 -0,999…5000 -100…500 -0,1…0,5
-1…16 -14,5…230 -0,999…16000 -100…1600 -0,1…0
0…100 0…1450 - 0…10000 0…10
0…400 0…5800 - 0...4000 (x10) 0…40
0…600 0…8700 - 0...6000 (x10) 0…60
0…1000 0…14500 - 0 0…100
Диапазон давлений (бар) -1…5 -1…16 0…100 0…400 0…600 0…1000
Изб. давление Pmax (бар) 30 32 200 800 1000 1000
Разрывное давление (бар) 50 160 800 1700 2000 2000
Диапазон давлений (фнт/кв. дюйм) -14,5…72,52 -14,5…230 0…1450 0…5800 0…8700 14500
Изб. давление (фнт/кв. дюйм) 435 464 2900 11603 14504 14504
Разрывное давление (фнт/кв. дюйм) 725 2320 11603 24656 29008 29008
Монтаж
Подключение к гидравлической системе
Прибор SPG-DIGI предлагается с наружной резьбой G 1/4 (BSPP) или 7/16-UNF для соответствующих версий
(бар / фунтов на кв. дюйм).
Также можно заказать и различные адаптеры для других напорных патрубков.
Для предотвращения сбоев следует убедиться, что прибор смонтирован надлежащим образом.
Не собирать SPG-DIGI, если он находится под давлением.
При монтаже SPG-DIGI принять во внимание указанные крутящие моменты
(1/4 BSPP 25 НМ; 7/16-20 UNF 35 НМ)
Дисплей и функции
• ЖК дисплей с 4 1/2 символами и фоновой подсветкой
• О
тображение измеренных значений и функций меню
• Гистограмма с регистрацией пиковых значений
• Отображение фактических значений (размер 15 мм)
• Мин. / макс. значение или крайнее значение диапазона (FS) (8 мм)
• Состояние аккумулятора
