Stack-On SECURITY PLUS GC-908-5 Manuel utilisateur

9017-0707 112

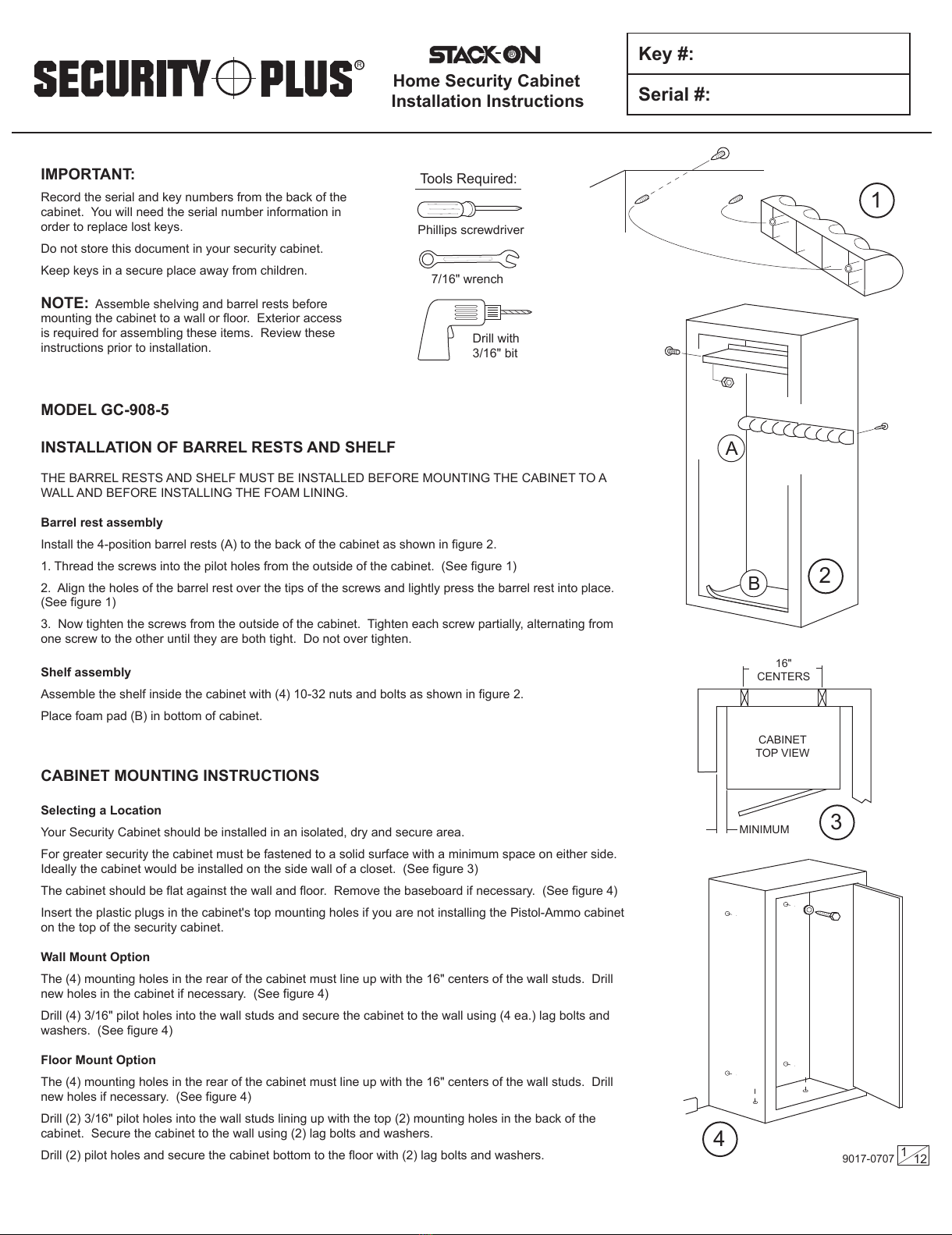

Home Security Cabinet

Installation Instructions

Key #:

Serial #:

IMPORTANT:

Record the serial and key numbers from the back of the

cabinet. You will need the serial number information in

order to replace lost keys.

Do not store this document in your security cabinet.

Keep keys in a secure place away from children.

NOTE: Assemble shelving and barrel rests before

mounting the cabinet to a wall or floor. Exterior access

is required for assembling these items. Review these

instructions prior to installation.

MODEL GC-908-5

INSTALLATION OF BARREL RESTS AND SHELF

THE BARREL RESTS AND SHELF MUST BE INSTALLED BEFORE MOUNTING THE CABINET TO A

WALL AND BEFORE INSTALLING THE FOAM LINING.

Barrel rest assembly

Install the 4-position barrel rests (A) to the back of the cabinet as shown in figure 2.

1. Thread the screws into the pilot holes from the outside of the cabinet. (See figure 1)

2. Align the holes of the barrel rest over the tips of the screws and lightly press the barrel rest into place.

(See figure 1)

3. Now tighten the screws from the outside of the cabinet. Tighten each screw partially, alternating from

one screw to the other until they are both tight. Do not over tighten.

Shelf assembly

Assemble the shelf inside the cabinet with (4) 10-32 nuts and bolts as shown in figure 2.

Place foam pad (B) in bottom of cabinet.

CABINET MOUNTING INSTRUCTIONS

Selecting a Location

Your Security Cabinet should be installed in an isolated, dry and secure area.

For greater security the cabinet must be fastened to a solid surface with a minimum space on either side.

Ideally the cabinet would be installed on the side wall of a closet. (See figure 3)

The cabinet should be flat against the wall and floor. Remove the baseboard if necessary. (See figure 4)

Insert the plastic plugs in the cabinet's top mounting holes if you are not installing the Pistol-Ammo cabinet

on the top of the security cabinet.

Wall Mount Option

The (4) mounting holes in the rear of the cabinet must line up with the 16" centers of the wall studs. Drill

new holes in the cabinet if necessary. (See figure 4)

Drill (4) 3/16" pilot holes into the wall studs and secure the cabinet to the wall using (4 ea.) lag bolts and

washers. (See figure 4)

Floor Mount Option

The (4) mounting holes in the rear of the cabinet must line up with the 16" centers of the wall studs. Drill

new holes if necessary. (See figure 4)

Drill (2) 3/16" pilot holes into the wall studs lining up with the top (2) mounting holes in the back of the

cabinet. Secure the cabinet to the wall using (2) lag bolts and washers.

Drill (2) pilot holes and secure the cabinet bottom to the floor with (2) lag bolts and washers.

16"

CENTERS

CABINET

TOP VIEW

MINIMUM

7/16" wrench

Phillips screwdriver

Drill with

3/16" bit

Tools Required:

All manuals and user guides at all-guides.com

9017-0707 212

STACK-ON PRODUCTS COMPANY

P. O. BOX 489

WAUCONDA, IL 60084

INSTALLATION OF SCOPE STAND-OFF

NOTE: The scope stand-off will function properly for many combinations of guns with

scopes.

Screw the scope stand-off into the pilot hole of the barrel rest. (See figure 8)

IMPORTANT

Keep keys away from children. Keep this record of your serial and key

numbers in a secure place separate from your security cabinet. If you

lose your keys you will need this information as a reference for obtaining

new keys. To order a replacement key set, follow the instructions on the

attached form.

INSTALLATION OF GC-900-5 PISTOL-AMMO CABINET ON TOP OF

SECURITY CABINET

NOTE: We recommend that security cabinet be installed as described above.

IMPORTANT: Install the shelf before mounting the cabinet to a wall.

Remove the top hole plugs from the cabinet by pushing out from the inside of the cabinet.

Place the GC-900-5 on top and assemble with (2) 1/4-20 nuts and bolts. Do not tighten

bolts. (See figure 6)

Drill (4) 3/16" pilot holes into the wall studs and secure the GC-500-5 cabinet to the wall

using (2) lag bolts and washers. (See figure 6)

Tighten the (2) bolts that connect the cabinets.

MODEL GC-900-5

PISTOL-AMMO CABINET ASSEMBLY

IMPORTANT: Install the shelves before mounting the cabinet to a wall.

Install each shelf with (4) 10-32 nuts and bolts. (See figure 5)

Place foam pad in bottom of cabinet.

All manuals and user guides at all-guides.com

9017-0707 312

Security Cabinets and Safes Key or Combination Request

“This is not a Registration Form”

Verification of ownership is required in order to receive replacement key or confirm your combination

on your security product.

In order to receive a replacement key or obtain the combination to your security product:

1. Complete the following form and send to Stack-On Products.

2. Send a copy of your valid driver’s license along with the form.

3. Send a copy of the receipt showing the original purchase.

4. Security product owner must sign form.

5. Owner’s signature must be notarized.

6. Send $10.00 for replacement key or combination. Personal Check, MasterCard, or Visa

accepted.

7. Send completed information to: Stack-On Products Company

      1360 N. Old Rand Road

P.O. box 489

Wauconda, IL 60084

Serial Number______________________  Key Number (if applicable) _______

Unit Dimensions________________________________________

Unit Description___________________________________________________________

Owner’s Name ____________________________________ Date Purchased___/___/____

Owner’s Address ___________________________ Unit or Apt Number _________________

City ___________________________ State _______________ Zip Code________________

Telephone Number: (____)___________________ Fax Number: (____)___________________

Owner’s Email Address: ________________________________________________________

Owner’s Signature __________________________ Notary Signature________________

Notary Commission Expires: _____/_____/_____ Notary Stamp

SERVICE REQUESTED

Combination confirmation:  Yes  No

$10.00 charge for this service

Key Replacement:   Yes  No

$10.00 charge for this service

Credit Card Information (Please circle one) MasterCard  Visa

Expiration Date: ___/___/___ Card Number:______________________________________

Credit Card Identification Number (Located on back of card, last 3 digits on signature strip)_________

9/07

All manuals and user guides at all-guides.com

9017-0707 412

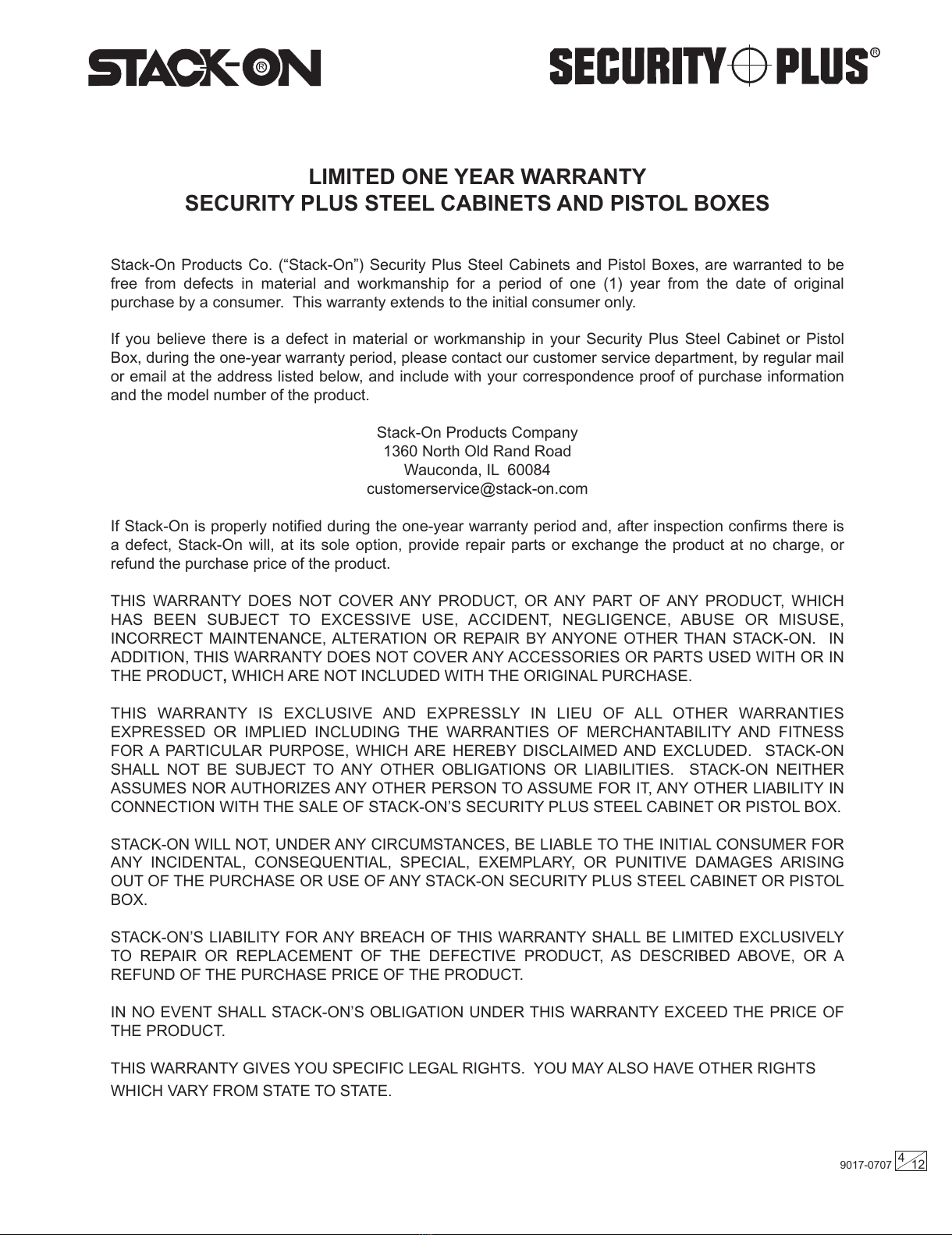

LIMITED ONE YEAR WARRANTY

SECURITY PLUS STEEL CABINETS AND PISTOL BOXES

Stack-On Products Co. (“Stack-On”) Security Plus Steel Cabinets and Pistol Boxes, are warranted to be

free from defects in material and workmanship for a period of one (1) year from the date of original

purchase by a consumer. This warranty extends to the initial consumer only.

If you believe there is a defect in material or workmanship in your Security Plus Steel Cabinet or Pistol

Box, during the one-year warranty period, please contact our customer service department, by regular mail

or email at the address listed below, and include with your correspondence proof of purchase information

and the model number of the product.

Stack-On Products Company

1360 North Old Rand Road

Wauconda, IL 60084

[email protected]

If Stack-On is properly notified during the one-year warranty period and, after inspection confirms there is

a defect, Stack-On will, at its sole option, provide repair parts or exchange the product at no charge, or

refund the purchase price of the product.

THIS WARRANTY DOES NOT COVER ANY PRODUCT, OR ANY PART OF ANY PRODUCT, WHICH

HAS BEEN SUBJECT TO EXCESSIVE USE, ACCIDENT, NEGLIGENCE, ABUSE OR MISUSE,

INCORRECT MAINTENANCE, ALTERATION OR REPAIR BY ANYONE OTHER THAN STACK-ON. IN

ADDITION, THIS WARRANTY DOES NOT COVER ANY ACCESSORIES OR PARTS USED WITH OR IN

THE PRODUCT, WHICH ARE NOT INCLUDED WITH THE ORIGINAL PURCHASE.

THIS WARRANTY IS EXCLUSIVE AND EXPRESSLY IN LIEU OF ALL OTHER WARRANTIES

EXPRESSED OR IMPLIED INCLUDING THE WARRANTIES OF MERCHANTABILITY AND FITNESS

FOR A PARTICULAR PURPOSE, WHICH ARE HEREBY DISCLAIMED AND EXCLUDED. STACK-ON

SHALL NOT BE SUBJECT TO ANY OTHER OBLIGATIONS OR LIABILITIES. STACK-ON NEITHER

ASSUMES NOR AUTHORIZES ANY OTHER PERSON TO ASSUME FOR IT, ANY OTHER LIABILITY IN

CONNECTION WITH THE SALE OF STACK-ON’S SECURITY PLUS STEEL CABINET OR PISTOL BOX.

STACK-ON WILL NOT, UNDER ANY CIRCUMSTANCES, BE LIABLE TO THE INITIAL CONSUMER FOR

ANY INCIDENTAL, CONSEQUENTIAL, SPECIAL, EXEMPLARY, OR PUNITIVE DAMAGES ARISING

OUT OF THE PURCHASE OR USE OF ANY STACK-ON SECURITY PLUS STEEL CABINET OR PISTOL

BOX.

STACK-ON’S LIABILITY FOR ANY BREACH OF THIS WARRANTY SHALL BE LIMITED EXCLUSIVELY

TO REPAIR OR REPLACEMENT OF THE DEFECTIVE PRODUCT, AS DESCRIBED ABOVE, OR A

REFUND OF THE PURCHASE PRICE OF THE PRODUCT.

IN NO EVENT SHALL STACK-ON’S OBLIGATION UNDER THIS WARRANTY EXCEED THE PRICE OF

THE PRODUCT.

THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS. YOU MAY ALSO HAVE OTHER RIGHTS

WHICH VARY FROM STATE TO STATE.

All manuals and user guides at all-guides.com

9017-0707 512

RArmoire de sécurité pour

la maison

Directives d'installation

No de clef :

No de série :

IMPORTANT:

Notez le numéro de série et le numéro des clefs de l'étiquette

derrière l'armoire. Vous aurez besoin du numéro de série pour

obtenir un remplacement de clef.

Ne conservez pas ce document dans votre armoire de sécurité.

Gardez les clefs en lieu sûr et hors de portée des enfants.

NOTE: Installez la tablette et les appuis à canon avant de fixer

l'armoire au mur ou au sol. L'assemblage requiert un accès par

l'extérieur de l'armoire. Lire les directives avant de procéder à

l'installation.

MODÈLE GC-908-5

INSTALLATION DES APPUIS À CANON ET DE LA TABLETTE

INSTALLEZ L'APPUI À CANON ET LA TABLETTE AVANT DE FIXER L'ARMOIRE À UN MUR ET AVANT

D'INSTALLER LE REVÊTEMENT EN MOUSSE.

Installation de l'appui à canon

Installez l'appui à canon à 4 positions (A) à l'arrière de l'armoire comme le démontre la figure 2.

1. Insérez les vis dans les avant-trous à partir de l'extérieur de l'armoire. (Figure 1)

2. Alignez les trous de l'appui à canon par-dessus la pointe des vis et appuyez légèrement sur l'appui à

canon pour le mettre en place. (Figure 1))

3. Resserrez maintenant les vis à partir de l'extérieur de l'armoire. Resserrez chaque vis partiellement, en

alternant d'une vis à l'autre jusqu'à ce qu'elles soient toutes bien serrées. Évitez de trop les serrer.

Installation de la tablette

Installez la tablette à l'intérieur de l'armoire à l'aide de 4 écrous et boulons de 10/32 comme à la figure 2.

Placez le revêtement en mousse (B) au fond de l'armoire.

DIRECTIVES POUR L'ASSEMBLAGE DE L'ARMOIRE

Choisir un endroit

Votre armoire de sécurité devrait être installée dans un endroit sec, isolé et sûr.

Pour plus de sécurité, fixez l'armoire à une surface solide en laissant un minimum d'espace de chaque

côté. Idéalement, l'armoire devrait être installée sur le mur latéral d'un placard. (Figure 3)

L'armoire devrait être appuyée à plat contre le mur et le sol. Retirez la plinthe si nécessaire. (Figure 4)

Insérez les bouchons de plastique dans les trous de fixation supérieurs de l'armoire si vous n'installez pas

l'armoire à munitions et pistolets sur le dessus de l'armoire de sécurité.

Fixation au mur

Les 4 trous de fixation à l'arrière de l'armoire doivent être alignés aux 16 pouces centres des montants.

Percez de nouveaux trous dans l'armoire si nécessaire. (Figure 4)

Percez 4 avant-trous de 3/16 po dans les montants et fixez l'armoire au mur à l'aide de 4 tire-fonds et de 4

rondelles. (Figure 4)

Fixation au sol

Les 4 trous de fixation à l'arrière de l'armoire doivent être alignés aux 16 pouces centres des montants.

Percez de nouveaux trous si nécessaire. (Figure 4)

Percez 2 avant-trous de 3/16 po dans les montants en les alignant sur les 2 trous de fixation supérieurs

de l'arrière de l'armoire. Fixez l'armoire au mur à l'aide de 2 tire-fonds et de 2 rondelles.

Percez 2 avant-trous et fixez le plancher de l'armoire au sol à l'aide de 2 tire-fonds et de rondelles.

16 po

CENTRE

VUE DU HAUT

DE L'ARMOIRE

MINIMUM

Clef 7/16 po

Tournevis Phillips

Perceuse

et mèche

de 3/16 po

Outils requis:

All manuals and user guides at all-guides.com

9017-0707 612

STACK-ON PRODUCTS COMPANY

P. O. BOX 489

WAUCONDA, IL 60084

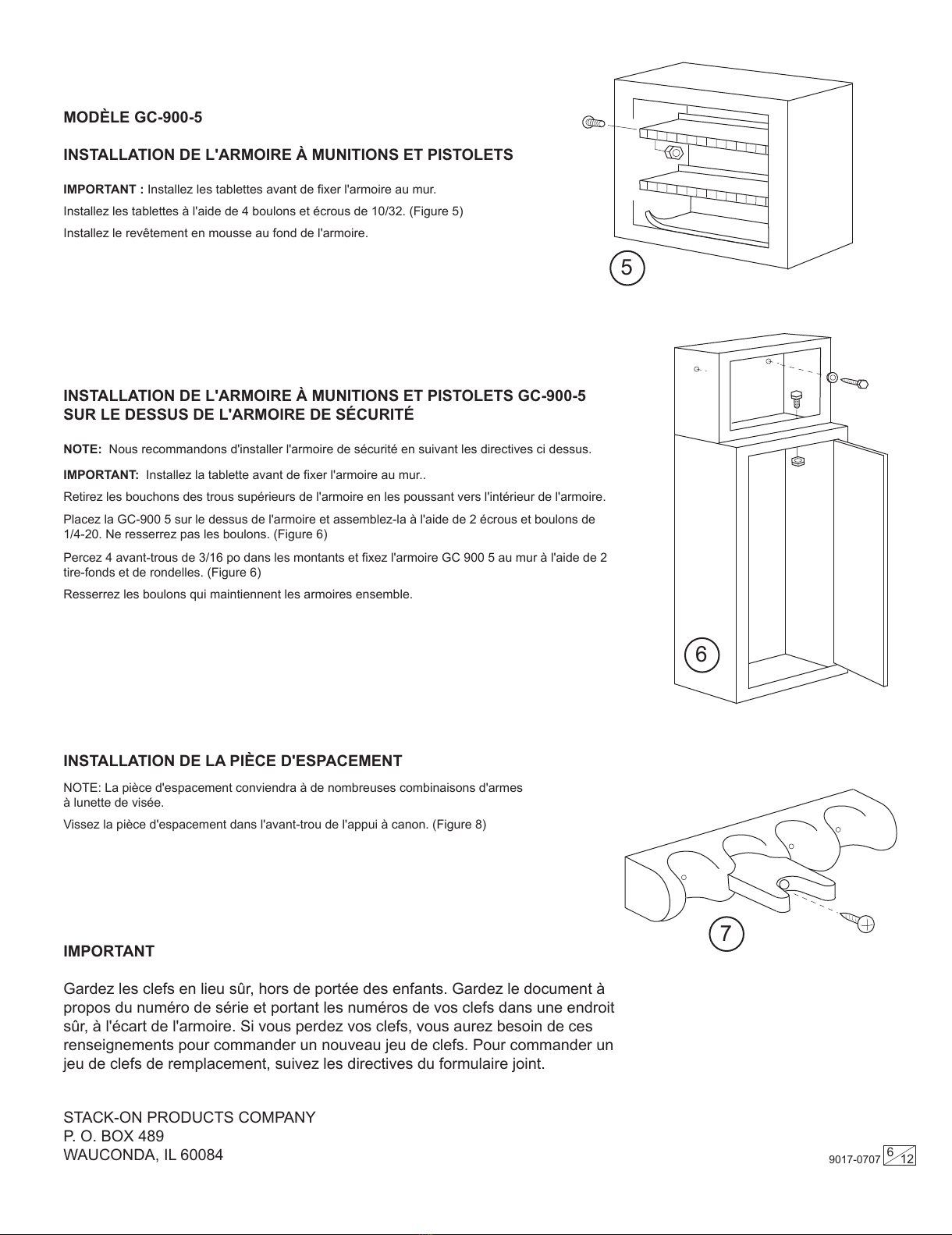

INSTALLATION DE LA PIÈCE D'ESPACEMENT

NOTE: La pièce d'espacement conviendra à de nombreuses combinaisons d'armes

à lunette de visée.

Vissez la pièce d'espacement dans l'avant-trou de l'appui à canon. (Figure 8)

IMPORTANT

Gardez les clefs en lieu sûr, hors de portée des enfants. Gardez le document à

propos du numéro de série et portant les numéros de vos clefs dans une endroit

sûr, à l'écart de l'armoire. Si vous perdez vos clefs, vous aurez besoin de ces

renseignements pour commander un nouveau jeu de clefs. Pour commander un

jeu de clefs de remplacement, suivez les directives du formulaire joint.

INSTALLATION DE L'ARMOIRE À MUNITIONS ET PISTOLETS GC-900-5

SUR LE DESSUS DE L'ARMOIRE DE SÉCURITÉ

NOTE: Nous recommandons d'installer l'armoire de sécurité en suivant les directives ci dessus.

IMPORTANT: Installez la tablette avant de fixer l'armoire au mur..

Retirez les bouchons des trous supérieurs de l'armoire en les poussant vers l'intérieur de l'armoire.

Placez la GC-900 5 sur le dessus de l'armoire et assemblez-la à l'aide de 2 écrous et boulons de

1/4-20. Ne resserrez pas les boulons. (Figure 6)

Percez 4 avant-trous de 3/16 po dans les montants et fixez l'armoire GC 900 5 au mur à l'aide de 2

tire-fonds et de rondelles. (Figure 6)

Resserrez les boulons qui maintiennent les armoires ensemble.

MODÈLE GC-900-5

INSTALLATION DE L'ARMOIRE À MUNITIONS ET PISTOLETS

IMPORTANT : Installez les tablettes avant de fixer l'armoire au mur.

Installez les tablettes à l'aide de 4 boulons et écrous de 10/32. (Figure 5)

Installez le revêtement en mousse au fond de l'armoire.

All manuals and user guides at all-guides.com

9017-0707 712

Demande de clés pour les armoires de sécurité et les coffres-forts

ou demande de combinaison

" Ceci n'est pas un formulaire d'inscription "

Il faut procéder à une vérification du contrôle de possession avant de vous envoyer une clé de

remplacement ou de confirmer la combinaison de votre armoire de sécurité.

Pour recevoir une clé de remplacement ou obtenir la combinaison de votre armoire de

sécurité :

1. Remplissez le formulaire qui suit et faites-le parvenir à Stack-On Products.

2. Envoyez une copie de votre permis de conduire valide avec le formulaire.

3. Envoyez une copie du reçu indiquant l'achat original.

4. Le propriétaire de l'armoire de sécurité ou du coffre-fort doit signer le formulaire.

5. La signature du propriétaire doit être notariée.

6. Envoyez 10 $ pour une clé de remplacement ou une combinaison. Ce montant peut être

payé par chèque, MasterCard ou Visa.

7. Envoyez tous les renseignements à : Stack-On Products Company

      1360 N. Old Rand Road

P.O. box 489

Wauconda, IL 60084

No de série______________________ Numéro de clé (le cas échéant) ________________

Dimensions de l'unité________________________________________________________

Description de l'unité___________________________________________________________

Nom du propriétaire _____________________________________ Date d'achat ___/___/____

Adresse du propriétaire ___________________________ No d'appartement _____________

Ville ___________________________ Province _______________ Code postal___________

Téléphone: (____)_____________________ Télécopieur: (____)________________________

Courriel du propriétaire: ________________________________________________________

Signature du propriétaire _______________________ Signature du notaire________________

Mon mandat expire le: _____/_____/_____ Sceau du notaire

SERVICE DEMANDÉ

Confirmation de la combinaison:  Oui  Non

Frais de 10 $ pour ce service

Clé de remplacement:  Oui  Non

Frais de 10 $ pour ce service

Renseign. carte de crédit (encerclez votre choix) MasterCard Visa

Date d'expiration: ___/___/___ Numéro de la carte:______________________________________

Numéro d'identification de la carte de crédit (figurant à l'endos de la carte, trois derniers chiffres sur la bande

de signature)_________ 9/07

All manuals and user guides at all-guides.com

9017-0707 812

GARANTIE RESTREINTE D’UN AN

ARMOIRES D’ACIER ET BOÎTES À PISTOLETS SECURITY PLUS

Les armoires d’acier et boîtes à pistolets de Stack-On Products Co. (« Stack-On ») sont garanties

exemptes de défauts de matériel ou de fabrication pour une période d’un (1) an à partir de la date de

l’achat original par un consommateur. Cette garantie ne touche que le premier acheteur.

Si vous croyez que votre armoire d’acier ou boîte à pistolets Security Plus présente un défaut de

matériel ou de fabrication au cours de la période de garantie d’un an, veuillez communiquer avec notre

service à la clientèle, par courrier postal ou courriel, à l’adresse mentionnée plus bas, sans oublier

d’inclure les renseignements sur la preuve d’achat et le numéro de modèle du produit.

Stack-On Products Company

1360 Old Rand Road

Wauconda, IL 60084

[email protected]

Si Stack-On a été adéquatement avisée du problème au cours de la période de garantie d’un an et,

qu’après inspection, elle confirme le problème, Stack-On fournira les pièces de réparation ou échangera

le produit sans frais, ou remboursera le prix d’achat du produit.

LA PRÉSENTE GARANTIE NE S’APPLIQUE PAS AUX PRODUITS, OU À TOUTE PIÈCE D’UN

PRODUIT, QUI ONT ÉTÉ ENDOMMAGÉS À LA SUITE D’UN USAGE EXCESSIF, ACCIDENTEL,

NÉGLIGENT, ABUSIF, D’UNE MAUVAISE UTILISATION, D’UN ENTRETIEN INCORRECT,

D’ALTÉRATIONS OU DE RÉPARATIONS PAR QUICONQUE AUTRE QU’UN REPRÉSENTANT DE

STACK-ON. EN OUTRE, CETTE GARANTIE NE S’APPLIQUE À AUCUN ACCESSOIRE OU PIÈCE

UTILISÉS AVEC LE PRODUIT OU DANS LE PRODUIT ET QUI NE FONT PAS PARTIE DE L’ACHAT

ORIGINAL.

CETTE GARANTIE EST EXCLUSIVE ET REJETTE FORMELLEMENT TOUTE AUTRE GARANTIE

EXPRIMÉE OU SUGGÉRÉE, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE ET

D’ADAPTATION À UNE FIN PARTICULIÈRE, QUI, PAR LA PRÉSENTE, SONT DÉSAVOUÉES ET

EXCLUSES. STACK-ON NE SERA PAS ASSUJETTIE À TOUTE AUTRE OBLIGATION OU

RESPONSABILITÉ. STACK-ON N’ASSUME, NI N’AUTORISE PERSONNE D’AUTRE À ASSUMER

POUR ELLE, UNE QUELCONQUE RESPONSABILITÉ RELIÉE À LA VENTE DES ARMOIRES

D’ACIER ET BOÎTES À PISTOLETS SECURITY PLUS.

EN AUCUNE CIRCONSTANCE, STACK-ON NE SERA RESPONSABLE ENVERS LE CLIENT INITIAL

DE TOUT DOMMAGE, CONSÉCUTIF, INDIRECT, SPÉCIAL, EXEMPLAIRE OU PUNITIF PROVENANT

DE L’ACHAT OU DE L’UTILISATION DE TOUTE ARMOIRE D’ACIER OU BOÎTE À PISTOLETS

SECURITY PLUS.

LA RESPONSABILITÉ DE STACK-ON POUR TOUTE VIOLATION À CETTE GARANTIE SE LIMITERA

EXCLUSIVEMENT À LA RÉPARATION OU AU REMPLACEMENT DU PRODUIT DÉFECTUEUX, TEL

QUE DÉCRIT PLUS HAUT, OU AU REMBOURSEMENT DU PRIX D’ACHAT DU PRODUIT.

L’OBLIGATION DE STACK-ON EN VERTU DE LA PRÉSENTE GARANTIE N’EXCÉDERA JAMAIS LE

PRIX DU PRODUIT.

LA PRÉSENTE GARANTIE VOUS ACCORDE DES DROITS LÉGAUX PRÉCIS. VOUS POUVEZ

POSSÉDER D’AUTRES DROITS QUI VARIENT SELON LES ÉTATS.

All manuals and user guides at all-guides.com

9017-0707 912

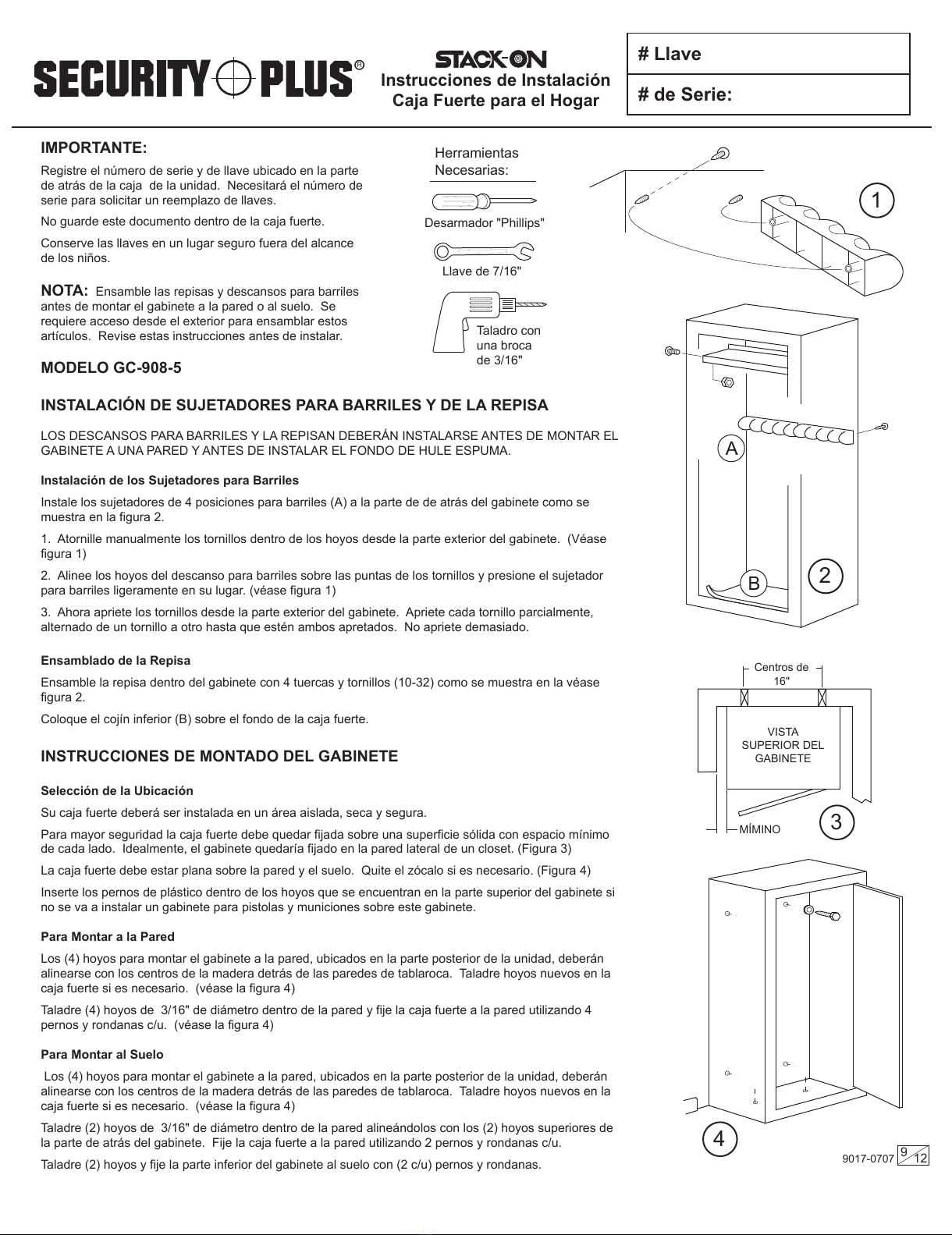

Instrucciones de Instalación

Caja Fuerte para el Hogar

# Llave

# de Serie:

IMPORTANTE:

Registre el número de serie y de llave ubicado en la parte

de atrás de la caja de la unidad. Necesitará el número de

serie para solicitar un reemplazo de llaves.

No guarde este documento dentro de la caja fuerte.

Conserve las llaves en un lugar seguro fuera del alcance

de los niños.

NOTA: Ensamble las repisas y descansos para barriles

antes de montar el gabinete a la pared o al suelo. Se

requiere acceso desde el exterior para ensamblar estos

artículos. Revise estas instrucciones antes de instalar.

MODELO GC-908-5

INSTALACIÓN DE SUJETADORES PARA BARRILES Y DE LA REPISA

LOS DESCANSOS PARA BARRILES Y LA REPISAN DEBERÁN INSTALARSE ANTES DE MONTAR EL

GABINETE A UNA PARED Y ANTES DE INSTALAR EL FONDO DE HULE ESPUMA.

Instalación de los Sujetadores para Barriles

Instale los sujetadores de 4 posiciones para barriles (A) a la parte de de atrás del gabinete como se

muestra en la figura 2.

1. Atornille manualmente los tornillos dentro de los hoyos desde la parte exterior del gabinete. (Véase

figura 1)

2. Alinee los hoyos del descanso para barriles sobre las puntas de los tornillos y presione el sujetador

para barriles ligeramente en su lugar. (véase figura 1)

3. Ahora apriete los tornillos desde la parte exterior del gabinete. Apriete cada tornillo parcialmente,

alternado de un tornillo a otro hasta que estén ambos apretados. No apriete demasiado.

Ensamblado de la Repisa

Ensamble la repisa dentro del gabinete con 4 tuercas y tornillos (10-32) como se muestra en la véase

figura 2.

Coloque el cojín inferior (B) sobre el fondo de la caja fuerte.

Centros de

16"

VISTA

SUPERIOR DEL

GABINETE

MÍMINO

Llave de 7/16"

Desarmador "Phillips"

Taladro con

una broca

de 3/16"

Herramientas

Necesarias:

INSTRUCCIONES DE MONTADO DEL GABINETE

Selección de la Ubicación

Su caja fuerte deberá ser instalada en un área aislada, seca y segura.

Para mayor seguridad la caja fuerte debe quedar fijada sobre una superficie sólida con espacio mínimo

de cada lado. Idealmente, el gabinete quedaría fijado en la pared lateral de un closet. (Figura 3)

La caja fuerte debe estar plana sobre la pared y el suelo. Quite el zócalo si es necesario. (Figura 4)

Inserte los pernos de plástico dentro de los hoyos que se encuentran en la parte superior del gabinete si

no se va a instalar un gabinete para pistolas y municiones sobre este gabinete.

Para Montar a la Pared

Los (4) hoyos para montar el gabinete a la pared, ubicados en la parte posterior de la unidad, deberán

alinearse con los centros de la madera detrás de las paredes de tablaroca. Taladre hoyos nuevos en la

caja fuerte si es necesario. (véase la figura 4)

Taladre (4) hoyos de 3/16" de diámetro dentro de la pared y fije la caja fuerte a la pared utilizando 4

pernos y rondanas c/u. (véase la figura 4)

Para Montar al Suelo

Los (4) hoyos para montar el gabinete a la pared, ubicados en la parte posterior de la unidad, deberán

alinearse con los centros de la madera detrás de las paredes de tablaroca. Taladre hoyos nuevos en la

caja fuerte si es necesario. (véase la figura 4)

Taladre (2) hoyos de 3/16" de diámetro dentro de la pared alineándolos con los (2) hoyos superiores de

la parte de atrás del gabinete. Fije la caja fuerte a la pared utilizando 2 pernos y rondanas c/u.

Taladre (2) hoyos y fije la parte inferior del gabinete al suelo con (2 c/u) pernos y rondanas.

All manuals and user guides at all-guides.com

9017-0707 10 12

STACK-ON PRODUCTS COMPANY

P. O. BOX 489

WAUCONDA, IL 60084

INSTALACIÓN DEL SEPARADOR PARA ESCOPETAS

NOTA: Los separadores para escopetas funcionarán adecuadamente para muchas

combinaciones de armas con escopetas.

Atornille el separador para escopetas usando el hoyo del descanso para barriles.

(Véase figuara 8)

IMPORTANTE

Mantenga las llaves fuera del alcance de los niños. Guarde este documento

con el numero de serie y de llave en un lugar separado de la caja de

seguridad. Si se pierden sus llaves, será necesario que nos proporcione el

número de serie como referencia para obtener otras llaves. Para obtener un

duplicado de llaves, siga las instrucciones en el formato anexo.

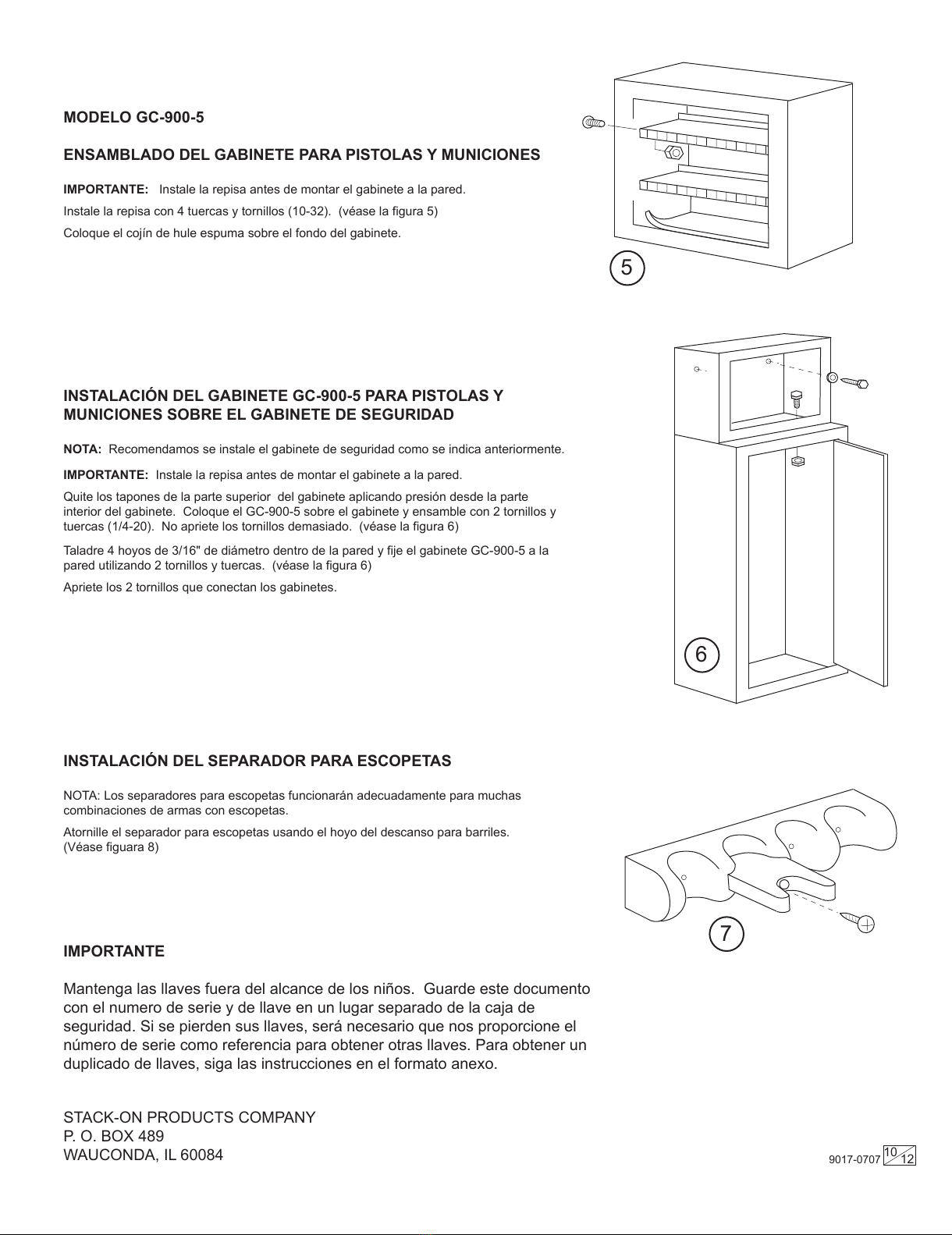

INSTALACIÓN DEL GABINETE GC-900-5 PARA PISTOLAS Y

MUNICIONES SOBRE EL GABINETE DE SEGURIDAD

NOTA: Recomendamos se instale el gabinete de seguridad como se indica anteriormente.

IMPORTANTE: Instale la repisa antes de montar el gabinete a la pared.

Quite los tapones de la parte superior del gabinete aplicando presión desde la parte

interior del gabinete. Coloque el GC-900-5 sobre el gabinete y ensamble con 2 tornillos y

tuercas (1/4-20). No apriete los tornillos demasiado. (véase la figura 6)

Taladre 4 hoyos de 3/16" de diámetro dentro de la pared y fije el gabinete GC-900-5 a la

pared utilizando 2 tornillos y tuercas. (véase la figura 6)

Apriete los 2 tornillos que conectan los gabinetes.

MODELO GC-900-5

ENSAMBLADO DEL GABINETE PARA PISTOLAS Y MUNICIONES

IMPORTANTE: Instale la repisa antes de montar el gabinete a la pared.

Instale la repisa con 4 tuercas y tornillos (10-32). (véase la figura 5)

Coloque el cojín de hule espuma sobre el fondo del gabinete.

All manuals and user guides at all-guides.com

Table des matières

Langues :

Autres manuels Stack-On Sûr

Stack-On

Stack-On TD14-22-GP-E-S Manuel utilisateur

Stack-On

Stack-On Buck Commander BC-18-MB-E-S Manuel utilisateur

Stack-On

Stack-On Security Plus QAS-710 Manuel utilisateur

Stack-On

Stack-On PDS-1500-B Manuel utilisateur

Stack-On

Stack-On QAS-1000 Manuel utilisateur

Stack-On

Stack-On QAS-1845-B Manuel utilisateur

Stack-On

Stack-On QAS-1514 Manuel utilisateur

Stack-On

Stack-On W-24-BH-E-S Manuel utilisateur

Stack-On

Stack-On PDS-1800-B Manuel utilisateur

Stack-On

Stack-On PS-5-B-12 Manuel utilisateur

Stack-On

Stack-On PS-15-20-B Manuel utilisateur

Stack-On

Stack-On TD-40-SB-B-S Manuel utilisateur

Stack-On

Stack-On PS-15-20-B Manuel utilisateur

Stack-On

Stack-On TDS-42-SG-E-S Manuel utilisateur

Stack-On

Stack-On SS-22-MB-E Manuel utilisateur

Stack-On

Stack-On PDS-1500 Manuel utilisateur

Stack-On

Stack-On SS-16-MB-B Manuel utilisateur

Stack-On

Stack-On SS-16-MB-B Manuel utilisateur

Stack-On

Stack-On PWS-15522-B Manuel utilisateur

Stack-On

Stack-On A-64-MB-E-S-72 Manuel utilisateur

Stack-On

Stack-On QAS-1512 Manuel utilisateur

Stack-On

Stack-On E-48-MG-C-S Manuel utilisateur

Stack-On

Stack-On Sentinel GCWB-18 Manuel utilisateur

Stack-On

Stack-On E-30-MB-E-S Manuel utilisateur

Manuels Sûr populaires d'autres marques

Squire

Squire Stronghold Keysafe Manuel utilisateur

Phoenix

Phoenix FS0352C Fiche d'information produit

Phoenix

Phoenix KS0030E Series Manuel utilisateur

Vaultek

Vaultek 10 Series Fiche technique

Arregui

Arregui CLASS Manuel utilisateur

Beaumont

Beaumont SMART KEYBOX Manuel utilisateur

Honeywell

Honeywell 2077D - 1.21 Cubic Foot Anti-Theft Safe Manuel utilisateur

Hornady

Hornady SnapSafe Trunk Safe II Manuel utilisateur

SPORTS AFIELD

SPORTS AFIELD SA-HD5-BIO Manuel utilisateur

Honeywell

Honeywell 5912 Manuel utilisateur

Phoenix

Phoenix FS1280F Manuel utilisateur

Phoenix

Phoenix SS0992K Fiche d'information produit

Technomax

Technomax Trony Series Manuel

SPORTS AFIELD

SPORTS AFIELD INSTINCT BIOMETRIC Series Manuel utilisateur

RICHTER CZECH

RICHTER CZECH LA Manuel d'utilisation

Olymp

Olymp GOsafe 110 Manuel utilisateur

Phoenix

Phoenix SS0100E Fiche d'information produit

Clarke

Clarke Strong-Arm CS1000K Mode d’emploi
