Spectrum MC-24 Manuel utilisateur

Flugmodul System für MC-24

Spektrum Flugmodul2

Einleitung...................................................................................................3

Funktionen und Vorteile.............................................................................4

Spezifikationen...........................................................................................4

DSM Flugmodule..............................................................................4

Wichtige Modul Informationen...................................................................5

Antenneneinbau (intern).............................................................................6

Empfängereinbau .....................................................................................11

AR9000 Einbau ...............................................................................12

Bindung ...................................................................................................14

Bindungsverfahren..........................................................................14

Fail Safe Funktionen ................................................................................17

SmartSafe........................................................................................17

Empfängerfunktion..........................................................................17

Nach dem Anschließen ...................................................................17

Voreinstellung Fail Safe...........................................................................18

Empfängerfunktion..........................................................................18

Nach dem Anschließen ...................................................................18

Programmierung SmartSafe (alle SPM Empfänger)........................18

Programmierung Voreingestelltes Fail Safe (AR9000/9100)...........18

Inhaltsverzeichnis

Besonderheiten .......................................................................................19

Reichweitentest Modulsysteme................................................................20

Durchführung des Reichweitentests................................................20

Flight Log mit AR9000.............................................................................21

Einsatz des Flight Logs...................................................................21

EU-Konformitätserklärung........................................................................22

Garantie und Service Informationen.........................................................24

Warnhinweise..................................................................................24

Garantiezeitraum ............................................................................24

Beschränkte Haftung.......................................................................24

Schadeneinschränkungen ...............................................................25

Sicherheitshinweise ........................................................................25

Fragen, Service...............................................................................25

Überprüfung und Reparatur ...........................................................25

Garantiereparatur.............................................................................26

Kostenpflichtige Reparatur .............................................................26

Kontaktinformationen......................................................................26

Sicherheitshinweise .......................................................................27

Horizon Hobby ist nicht der Hersteller und auch nicht der Vertriebspartner für MC24

Fernsteueranlagen. Wir haben das Produkt als Zubehör im Rahmen eines Zusatzmoduls

entwickelt und in der Einsatzumgebung der MC24 auf Kompatibilität getestet.

Spektrum wird mit Einwilligung von Bachmann Industries Inc. verwendet

Spektrum Flugmodul 3

Einleitung

Spektrum Flugmodul Systeme bieten einen überragende Übertragungstrecke zu Ihrem Flugmodell. Sie brauchen nicht länger auf eine freie Frequenz warten oder sich

Sorgen um Störungen durch schlechte Elektromotoren, Zündsystemen oder HF Störungen zu machen. Die Spektrum Modulsysteme basieren auf der originären DSM2

Technologie, der 2. Generation der Digitalen Spread Spektrum Modulation und bieten eine störungsfreie Verbindung zu dem Modell.

Das Modul arbeitet auf der Frequenz von 2,4GHz, dem weltweit eingesetzten ISM Frequenzband. Jedes Modul ist mit dem GUID, einem eindeutigen seriellen Digital Code

versehen. Wenn ein Empfänger programmiert wird (mit dem Bindungsprozess), speichert er diesen Code und verarbeitet nur die Signale, die mit diesem Code markiert

sind. Alle anderen Signale werden ignoriert.

Spektrum Flugmodule sind kompatibel mit allen Spektrum DSM2 Flugempfängern (nicht mit dem AR6000) und allen DSM2 2,4GHz Empfängern von JR.

Hinweis: Module sind nicht mit dem AR6000 Empfänger kompatibel.

Warnung: Wenn Sie das Modul mit einem AR6100 Empfänger einsetzen, sollte dieser nur Park- und Slowflyern sowie in kleinen Hubschraubern eingesetzt

werden. Fliegen Sie diese Kombination nicht in großen Modellen insbesondere mit Besinmotoren oder großen elektrischen Antriebssystemen, da hier

Signalverluste in größerer Entfernung auftreten können.

Spektrum Flugmodul4

• Nutztdas2,4GHzBandundistinternationaleinzusetzen

• KeinWartenaufeinefreieFrequenz

• KeineStörungdurchKanaldoppelbelegungen

• VölligeSicherheitgegenfremdeHFQuellenwieMobiltelefone,WIFIoderandereÜbertragungssysteme

• ImmungegenalleStörquellenimModell(E-Motoren,Metallgetriebe,Zündsysteme)

• Wartungsfrei

• FailSafeSystemfürdenGaskanal(sieheSeite17)

Funktionen und Vorteile

Spezikation

DSM Flugmodule

Frequenz - 2400–2483MHz

Spektrale Kapazität - 40 Anlagen

Modulation - Direct Sequence Spread Spektrum

DSSS Kodierungsverstärkung - 18dB

Diversity - Multi Verbindung: Weg, Zeit und Frequenz

Strom Modul - 200mA

Strom Empfänger - 70mA

Empfängerspannung - 3.5-9V

Servokanäle - 9

Auflösung - 1024 mit 4x Oversampling

Spektrum Flugmodul 5

• StellenSieunbedingtsicher,dassderSenderaufPPM18programmiertist.ZiehenSiedieAnleitungIhrerAnlageheran,umdieseinzustellen.Hinweis:Spektrum

Module arbeiten nicht im PCM Mode oder einem anderen PPM Mode.

• SchaltenSieniemalsdasModulohneAntenneein.DadurchwirddieElektroniküberlastet,waszudauerhaftenSchädenführt.

• VordemerstenEinsatzmussderEmpfängergebundenwerden(sieheSeite14dieserAnleitung).ImBindungsprozesswirdderunverwechselbareDigitalcode(GUID)

im Empfänger gespeichert. In diesem Prozess werden auch die Failsafe Daten gespeichert. Es wird empfohlen, dass System nach der Programmierung der Anlage

nochmals zu binden, um sicherzustellen, dass die richtigen Failsafe Positionen vorhanden bleiben.

• VorjedemEinsatzsolltedieReichweitegetestetwerden(siehSeite20),umsicherzustellen,dassdasSystemkorrektarbeitet.

• DasModulsolltemitdemAR6100nurinParkfliegernundkleinenHubschrauberneingesetztwerden.FliegenSiediesenEmpfängerinkeinemFallingrößeren

Modellen, besonders nicht mit Motorantrieb. Reflexionen des Signals können zu Signalausfällen in größerer Reichweite führen.

• DasModulenthältdieDSM2TechnologieundistkompatibelzuallenDSM2Empfängern.DamitkanndasModulmitdemDSM1EmpfängerAR6000nichtbetrieben

werden.

Wichtige Modulinformationen

Spektrum Flugmodul6

1. Entfernen Sie die Rückplatte.

2. Entfernen Sie die vorhandene Pin Leiste (zwei Schrauben).

Antenneneinbau

3. Entfernen Sie den Modulrahmen (3 Schrauben).

4. Entfernen Sie das Antennenkabel (rot).

Spektrum Flugmodul 7

Antenneneinbau

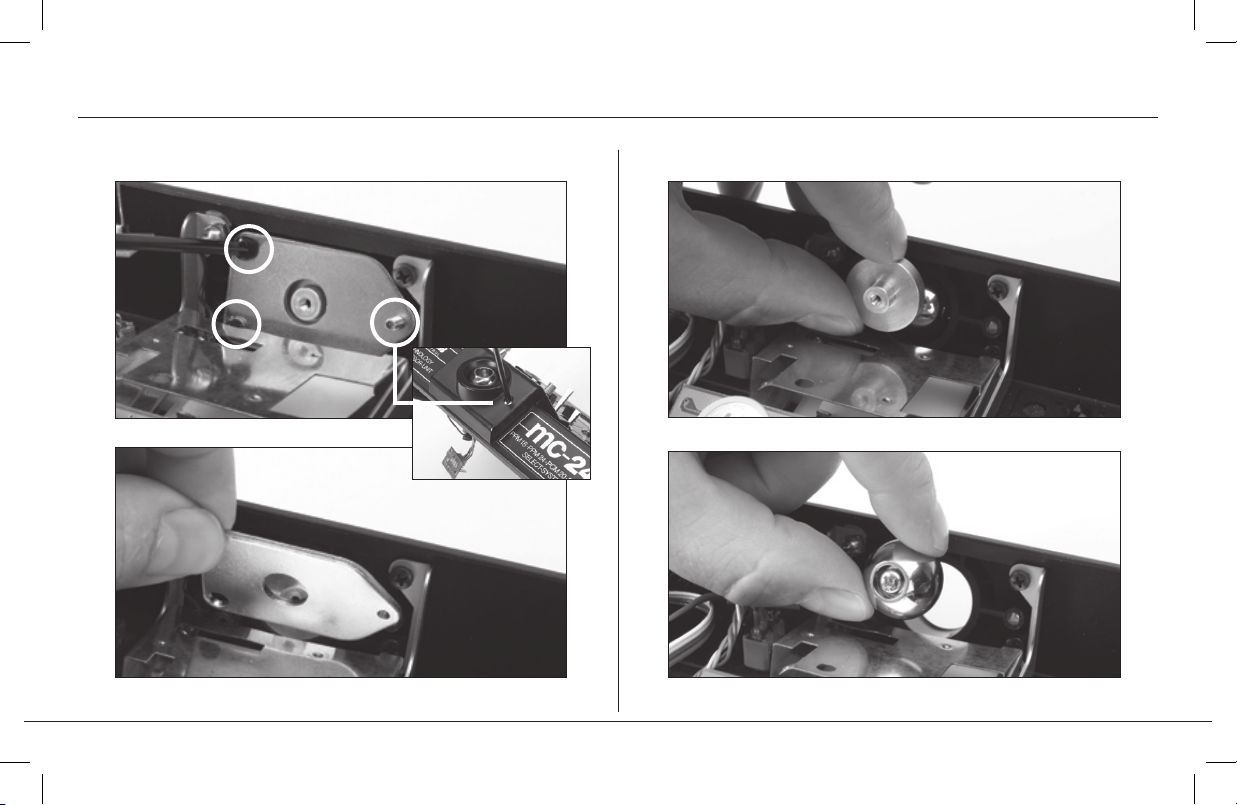

5. Entfernen Sie die Druckplatte für die Antenne (3 Schrauben). 6. Entfernen Sie die Antennenaufnahme.

Spektrum Flugmodul8

7. Stecken Sie die 2,4GHz Antenne ein.

8. Bauen Sie die Druckscheibe ein.

9. Bauen Sie die Druckplatte mit zwei Schneidschrauben und einer

Druckschraube ein.

Antenneneinbau

Beachten Sie die PIN Position

Spektrum Flugmodul 9

10. Bauen Sie den Rahmen wieder ein.

11. Schrauben Sie die neue Steckerleiste an.

12. Ziehen Sie den JST Stecker von der alten Steckleiste ab und stecken Sie es

auf die neue auf.

13. Stecken Sie das 2,4GHz Modul ein.

Antenneneinbau

Spektrum Flugmodul10

14. Verbinden Sie die Spektrum Antenne.

Warnung: Betreiben Sie das Modul nie ohne Antenne!

15. Fertiger Einbau.

16. Setzen Sie die neue Rückplatte ein.

Antenneneinbau
