Sony BKM-30E20 Manuel utilisateur

INSTALLATION MANUAL [Japanese/English]

1st Edition (Revised 1)

RACK MOUNT KIT

BKM-30E20

安全のための注意事項を守らないと、人身事故になるこ

とがあります。

このインストレーションマニュアルには、事故を防ぐための重要な注意事項

と製品の取り扱いかたを示してあります。このマニュアルをよくお読みのう

え、製品を安全にお使いください。お読みになったあとは、いつでも見られ

るように必ず保管してください。

警告

警告表示の意味

このインストレーションマニュアルおよび製品では、次のような表示を

しています。表示の内容をよく理解してから本文をお読みください。

注意

この表示の注意事項を守らないと、事故によりけがをしたり周辺の物品に

損害を与えたりすることがあります。

禁止

注意を促す記号

行為を禁止する記号

指挟み

注意

安全のために

ラックマウントは二人以上で行う

モニターをラックにマウントするときは、二人以上で行ってください。一人

で行うと、腰を痛めたり、けがの原因となることがあります。

安定した姿勢で作業する

ラックマウントするとき、またラックからモニターを取り外すときに、バラ

ンスを崩すとモニターが落下して、けがの原因となることがあります。安定

した姿勢で注意深く作業してください。

20 型以外のモニターには使わない

本機は20型モニター用です。これ以外の大型モニターにこのラックマウン

トキットを使うと、レールの強度不足などにより、モニターが落下して、け

がの原因となることがあります。

手や指をはさまない

モニターをラックに収納するとき・引き出すとき、ラックとモニターとの間

に手や指をはさまないようにご注意ください。はさむと、けがをすることが

あります。

下記の注意を守らないと、

けがをしたり周辺の物品に損害を与えることがあります。

注意

禁止

指挟み

注意

日

本

語

（J）

概要 ..........................................................................................................................2(J)

部品構成................................................................................................................2(J)

組み立て......................................................................................................................3(J)

2(J)

ラックマウントキットBKM-30E20は、ソニーBVMシリーズの

20インチモニターをEIA規格の19インチ標準ラックに収納する

ためのマウントキットです。

ご注意

BKM-30E20を使い、BVMシリーズの20インチモニターを車載

した場合、車の振動や衝撃等により、モニターがラックから

飛び出す恐れがあります。これを防止するため、ラックに合

わせた金具またはロープなどを使用してモニターとラックを

固定してください。

部品構成

BKM-30E20は以下の部品で構成されています。組み立てを始め

る前に、部品がすべてそろっていることをお確かめください。

スライドレール×2

部品番号：

4-051-399-01

取り付け金具（前）

左右各1

部品番号：

X-4033-178-1

（右）

部品番号：

X-4033-179-1

（左）

取り付け金具（後）×2

部品番号：

4-051-261-01

概要

上

下

左右

長い

短い

取り付け金具（前）

の上下は、図のよう

にネジ穴の位置で

確認してください。

上

下

右左

上

下

上

下

長い

短い

板ナットの上下は、

図のようにネジ穴

の位置で確認して

ください。

ブラケット（短）

左右各1

部品番号：

X-4033-183-1

（右）

部品番号：

X-4033-182-1

（左）

ブラケット（長）

左右各1

部品番号：

X-4033-180-1

（右）

部品番号：

X-4033-181-1

（左）

ネジA

（4×10mm、銀）×16

部品番号：

7-682-562-04

ネジB

（4×12mm、黒）×4

部品番号：

2-650-423-01

ネジC

（4×16mm、銀）×8

部品番号：

7-682-565-04

ナット×8

部品番号：

7-684-024-04

板ナット×4

部品番号：

4-051-259-01

平ワッシャー（φ4）×16

部品番号：

7-688-004-01

スプリングワッシャー（φ4）×12

部品番号：

7-623-210-22

3(J)

1モニター下部左右の側板を外す。

モニターとモニターコントロール

ユニットをすでに連結していると

きは

ラックマウント用のショートサイ

ドカバーを取り付ける必要があり

ます。

◆取り付けかたについては、モニターコ

ントロールユニットアタッチメントキット

BKM-32Hの取扱説明書の「組み立

て」（手順11）をご覧ください。

2モニター底面の足4個（モニターコン

トロールユニットと連結している場合は

6個）を外す。

3スライドレールを内側レールと外側レー

ルに分ける。

ご注意

スライドレールに指をはさまない

ようにご注意ください。

4内側レールを、ネジA（4×10mm）4

本でモニターに取り付ける。

組み立て

（続く）

モニター

内側レール

ネジA

モニター

側板

モニターコントロール

ユニットと連結している場合

足

板バネ

板バネを指で押さえ

ながら引き抜く。

外側レール

内側レール

4(J)

5外側レールに取り付け金具（前）を、

ネジA（4×10mm）2本、平ワッ

シャー（φ4）2個、スプリングワッ

シャー（φ4）2個、ナット2個で取り

付ける。

6取り付け金具（後）を、ネジA（4×

10mm）2本で外側レールに取り付け

る。

72本の外側レールを、それぞれネジ C

（4×16mm）4本でラックに取り付け

る。

組み立て

外側レール

ストッパー(レール

が動かないときは

持ち上げる。

)

リテナー

リテナーをずらしてネジ穴が見

えるようにする。

2取り付け

金具(前)3平ワッシャー

1ネジA

外側レール

1ネジA

2取り付け金具(後)

5ナット

3平ワッシャー

4スプリング

ワッシャー

2スプリングワッシャー

3平ワッシャー

2平ワッ

シャー

2平ワッシャー

3板ナット

4板ナット 3平ワッシャー

2スプリング

ワッシャー

1ネジC

ラック

外側レール

後ろ側前側

3板ナット

4板ナット

4スプリングワッシャー

5ナット

5(J)

8ブラケット（短）（モニターコントロール

ユニットと連結している場合はブラケッ

ト（長））を、ネジ B（ 4×12mm）4本

でモニターの両側面に取り付ける。

モニターをモニターコントロール

ユニットとすでに連結していると

きは

ブラケットの前側のネジ穴を使う

か、後ろ側のネジ穴を使うかを選

択します。

•モニターがラック内にぴったり収

まるように取り付けるときは、ブ

ラケット(長)の後ろ側のネジ穴を

使います(図A)。この場合モニ

ターコントロールユニットがラッ

クのやや奥に引っ込みます。

•モニター前面がラックから飛び出

すように取り付けるときは、ブラ

ケット(長)の前側のネジ穴を使い

ます(図B)。この場合モニターコ

ントロールユニットがラックに

ぴったり収まります。

（続く）

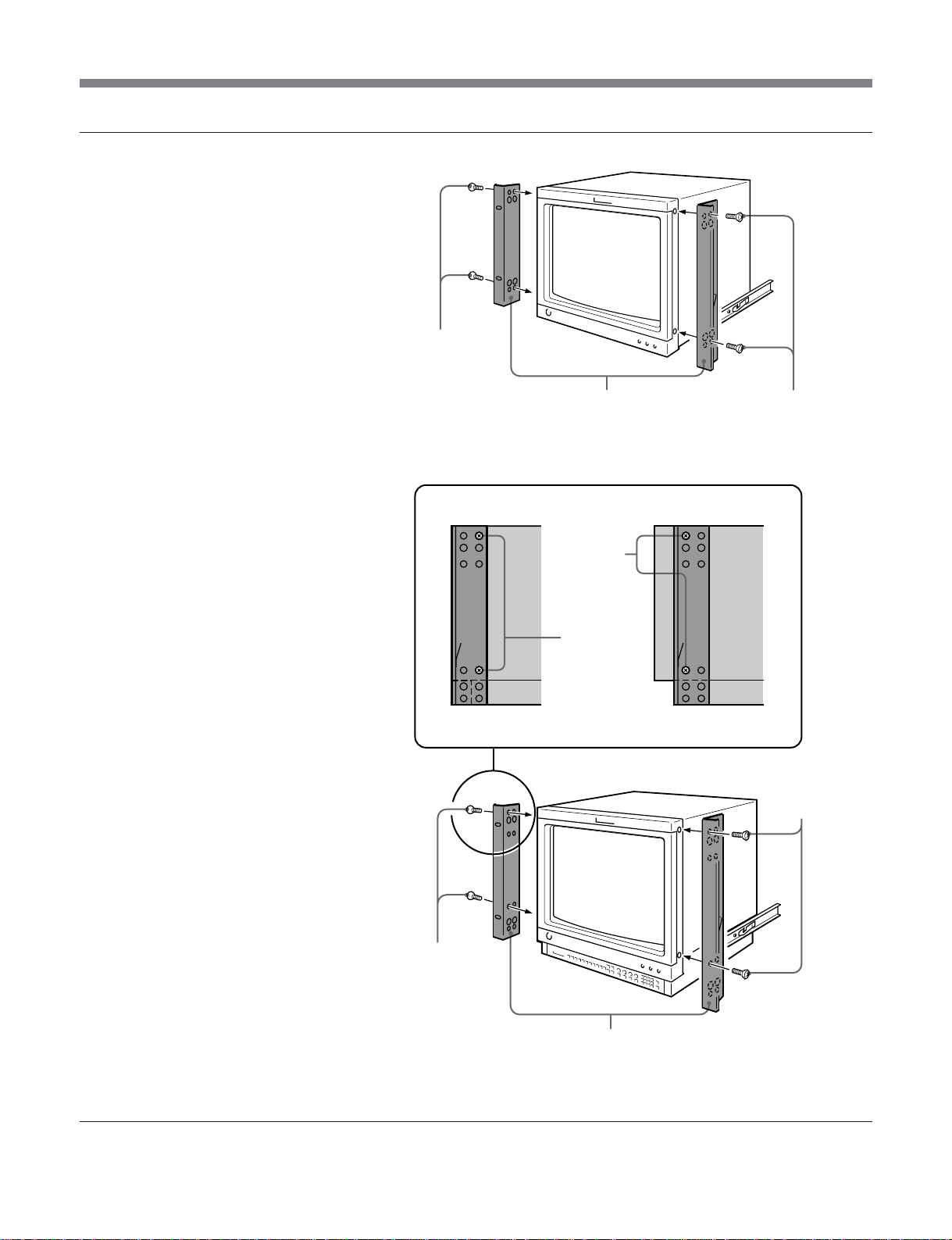

ネジB

ブラケット(短)ネジB

モニターコントロールユニットと連結している場合（側面図）

後ろ側のネジ

穴を使う。

前側のネジ

穴を使う。

図A図B

ネジB

ブラケット(長)

6(J)

組み立て

9ラックにモニターを取り付ける。

注意

モニターをラックに完全に押し込

んでください。スライドレールの

板バネがカチッと音を立てて固定

されるまで、手を離さずに確実に

押し込んでください。さもないと

モニターが落下するおそれがあり

ます。

10ブラケットの長穴 4 個を使って、モニ

ターをラックに固定する。ラックのネジ

穴に合った市販のネジを使用してくだ

さい。

注意

ネジ止めするときに、板バネの反

力でモニターが前方に押し出され

ます。必ず2人で作業を行い、1人が

モニターを両手で押さえ、もう1人

がネジを締めるようにしてくださ

い。

モニターをラックから取り出すときは

市販の

ネジ

ラック

板バネを指で押さえ

ながら引き抜く。

板バネ

外側レール

ラック

内側レール

モニター

ブラケット

1(E)

Attention - when the product is installed in rack:

1. Prevention against overloading of branch circuit

When this product is installed in a rack and is supplied

power from an outlet on the rack, please make sure that

the rack does not overload the supply circuit.

2. Providing protective earth

When this product is installed in a rack and is supplied

power from an outlet on the rack, please confirm that the

outlet is provided with a suitable protective earth

connection.

3. Internal air ambient temperature of the rack

When this product is installed in a rack, please make

sure that the internal air ambient temperature of the rack

is within the specified limit of this product.

4. Prevention against achieving hazardous condition

due to uneven mechanical loading

When this product is installed in a rack, please make

sure that the rack does not achieve hazardous condition

due to uneven mechanical loading.

Overview ............................................................................................... 2(E)

Components ..........................................................................2(E)

Assembly ............................................................................................... 3(E)

English

Contents

2(E)

The BKM-30E20 Rack Mount Kit is a rack mount kit

for mounting a Sony BVM series 20-inch monitor in

an EIA standard 19-inch rack.

Note

When a BVM-series 20-inch monitor is mounted in a

van using the BKM-30E20, you should take

precautions to prevent the monitor from falling out of

the rack because of impacts or vibration. Do so by

securing the monitor to the rack with rope or with

brackets adjusted for the rack.

Components

The BKM-30E20 consists of the following

components. Check to make sure that you have all the

components before beginning assembly.

Overview

Slide rails (2)

Part No. 4-051-399-01

Front brackets (left, right, one each)

Part No. X-4033-179-1 (Left)

Part No. X-4033-178-1 (Right)

Rear brackets (2)

Part No. 4-051-261-01

Left

Right

Top

Bottom

Judge, from the

position of the screw

holes (as shown in

the left figure),

which side is the

top.

Short

Long

Top

Bottom

Right Left

Top

Bottom

Right Left

Long

Short

Judge, from the position

of the screw holes (as

shown in the figure),

which side is the top.

Top

Bottom

Short brackets

(left, right, one each)

Part No. X-4033-182-1 (Left)

Part No. X-4033-183-1 (Right)

Screws B (4 ×12 mm, black) (4)

Part No. 2-650-423-01

Screws C (4 ×16 mm, silver) (8)

Part No. 7-682-565-04

Nuts (8)

Part No. 7-684-024-04

Plate nuts (4)

Part No. 4-051-259-01

Plain washers (φ4) (16)

Part No. 7-688-004-01

Spring washers (φ4) (12)

Part No. 7-623-210-22

Screws A (4 ×10 mm, silver) (16)

Part No. 7-682-562-04

Long brackets

(left, right, one each)

Part No. X-4033-181-1 (Left)

Part No. X-4033-180-1 (Right)
