Sony SRX-R220 Manuel utilisateur
3-196-875-11 (1)
Digital Cinema
Projector
© 2007 Sony Corporation
SRX-R220
SRX-R210
取扱説明書 2 ページ _______________________________________ JP
Operating Instructions Page 16 _____________________________ GB
お買い上げいただきありがとうございます。
電気製品は安全のための注意事項を守らないと、
火災や人身事故になることがあります。
この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたを示していま
す。この取扱説明書をよくお読みのうえ、製品を安全にお使いください。
お読みになったあとは、いつでも見られるところに必ず保管してください。
2
安全のために
ソニー製品は安全に充分配慮して設計されています。しかし、電気製品はまち
がった使いかたをすると、火災や感電などにより死亡や大けがなど人身事故につ
ながることがあり、危険です。
事故を防ぐために次のことを必ずお守りください。
安全のための注意事項を守る
4 ページから 5 ページの注意事項をよくお読みください。
定期点検を実施する
1 年に一度は、内部の点検をソニーのサービス担当者または営業担当者にご依頼
ください（有料）。
故障したら使わない
すぐにソニーのサービス担当者または営業担当者にご連絡ください。
万一、異常が起きたら
m
aMAIN（メイン）スイッチ、LAMP（ランプ）スイッチで電源を切る。
bソニーのサービス担当者または営業担当者に連絡する。
m
すぐに電源を切り、消火する。
•煙が出たら
•異常な音、においがしたら
•内部に水、異物が入ったら
•製品を落としたりキャビネットを破損したときは
炎が出たら
警告表示の意味
取扱説明書および製品では、次の
ような表示をしています。表示の
内容をよく理解してから本文をお
読みください。
この表示の注意事項を守らないと、
火災や感電などにより死亡や大け
がなど人身事故につながることが
あります。
この表示の注意事項を守らないと、
感電やその他の事故によりけがを
したり周辺の物品に損害を与えた
りすることがあります。
注意を促す記号
行為を禁止する記号
行為を指示する記号
日本語
3
目次
JP
目次
警告.....................................................................4
注意.....................................................................5
その他の安全上のご注意...........................................6
使用上のご注意 .........................................................6
本機の特長.................................................................7
各部の名称と働き......................................................8
メッセージ...............................................................10
エラーメッセージ ..............................................10
情報メッセージ..................................................12
本機の性能を保持するために..................................13
アフターサービス....................................................13
仕様 .........................................................................14
4警告
規定の電源電圧で使用する
取扱説明書に記されている電源電圧
以外での使用は火災や感電の原因と
なります。
油煙、湯気、湿気、埃の多
い所で使用しない
上記のような場所や、取扱説明書に
記されている使用条件以外の環境で
使用すると、火災や感電の原因とな
ることがあります。
機器周囲温度を仕様に合う
ように制御する
取扱説明書に記されている機器周囲
温度外で使用すると、ランプの破裂
や故障の原因となります。
製品の上にものを置かない
製品の上に重いものを置くと、落下
してけがをすることがあります。
レンズをのぞかない
投影中にプロジェクターのレンズを
のぞくと光が目に入り、悪影響を与
えることがあります。
レンズの前にものを置かな
い
レンズの前にものがあると火災の原
因となることがあります。
排気口付近は触らない
排気口付近は、ランプの熱で温度が
高く、手などが触れるとやけどの原
因となります。
排気口、吸気口をふさがな
い
排気口、吸気口をふさぐと内部に熱
がこもり、火災や故障の原因となる
ことがあります。風通しをよくする
ために次の項目をお守りください。
•密閉された狭い場所に押し込めな
い。
•布などで包まない。
•プロジェクターの下に布や紙を敷か
ない。
内部を開けない
内部には電圧の高い部分があり、
キャビネットを開けたり改造したり
すると、火災や感電の原因となるこ
とがあります。内部の調整や設定、
点検、修理はソニーのサービス担当
者または営業担当者にご依頼くださ
い。
ランプタイマーを確認して
ランプを交換する
推奨交換時間を超えてランプを使い
続けると、ランプ破裂の原因となり
ます。ランプタイマーで使用時間を
確認して交換してください。
5
注意
電源コードを傷つけない
電源コードを傷つけると、火災や感
電の原因となることがあります。
•製品と壁やラック、棚などの間に、
はさみこまない。
•電源コードを加工したり、傷つけた
りしない。
•重いものをのせたり、引っ張ったり
しない。
•熱器具に近づけたり、加熱したりし
ない。
万一、電源コードが傷んだら、ソ
ニーのサービス担当者または営業担
当者にお問い合わせください。
定期的に内部の掃除を依頼
する
長い間掃除をしないと内部にほこり
がたまり、火災や感電の原因となる
ことがあります。1 年に一度は、内部
の掃除をソニーのサービス担当者ま
たは営業担当者にご依頼ください
（有料）。
特に、湿気の多くなる梅雨の前に掃
除をすると、より効果的です。
内部に水や異物を入れない
水や異物が入ると火災や感電の原因とな
ることがあります。
万一、水や異物が入ったときは、すぐに
電源を切り、ソニーのサービス担当者ま
たは営業担当者にご相談ください。
製品の上に乗らない
倒れたり、落ちたりして、けがの原因と
なることがあります。
6その他の安全上のご注意/使用上のご注意
その他の安全上のご注意
注意
日本国内で使用する電源コードセットは､電気用品安全法で
定める基準を満足した承認品が要求されます。ソニー推奨
の電源コードセットをご使用下さい。
使用上のご注意
液晶画面の輝点・滅点について
本機の液晶パネルは非常に精密度の高い技術で作られてい
ますが、画面上に黒い点が現れたり（画素欠け）、常時点灯
している輝点（赤、青、緑など）や滅点がある場合があり
ます。また、液晶パネルの特性上、長期間ご使用の間に画
素欠けが生じることもあります。これらの現象は故障では
ありませんので、ご了承の上本機をお使いください。
本機の特長 7
本機の特長
◆ ここに記載されている設定について詳しくは、設置説明書（別
売）をご覧ください。
高輝度・高解像度
本機は、ソニーが開発した SXRDTM（SiliconX-tal
ReflectiveDisplay）パネルを 3 枚搭載し、DCI（Digital
CinemaInitiatives,LLC）が策定した 4K デジタルシネマ規
格（水平 4096×垂直 2160 ピクセル）を市場で唯一実現し
た高輝度デジタルシネマプロジェクターです。この 885 万
画素は、HD 規格（水平 1920×垂直 1080 ピクセル）の 4
倍以上の高解像度にあたり、65mm フィルムに匹敵する高
画質を実現しました。
SRX-R220 は、4.2kＷ および 3.0kW、2.0kW のショート
アークキセノンランプに対応、4.2kW ショートアークキセ
ノンランプ搭載時は、横幅 20 メートルのスクリーンサイズ
に対する SMPTE 規格、14ft-L の上映標準を達成していま
す。
また、SRX-R210 は、3.0kW および 2.0kW ショートアーク
キセノンランプに対応、それぞれ横幅 17 メートル、14
メートルのスクリーンサイズに対する SMPTE 規格、14ft-
L の上映標準を達成しています。
ハイコントラスト
SXRD パネルと光学系の最適化により、2000:1 以上の高い
コントラスト比を実現しています。
ガンマ補正機能
入力信号に合わせて、「1.8」、「2.2」、「2.6」のガンマ補正
モードの中から最適なモードを選択できます。映像ソース
に合った最適な輝度で投影することができます。
カラースペース選択機能
入力信号に合わせて色再現範囲を可変させるカラースペー
ス選択機能を搭載しています。「DCDM」、「ITURec709」、
「XYZ」の中から映像ソースに合った最適なカラースペー
スを選択することができるため、正しい色を再現すること
ができます。
DCI 規格適合セキュリティボディ
DCI で策定されたコンテンツ保護のためのセキュリティ規
格、SPB-2 に適合するよう設計されたプロジェクター筐体
です。
オールインワン構造
プロジェクター下部（システムエリア）に設けた 12RU19
インチラックマウントに、メディアブロック LMT-100 な
ど、デジタルシネマ上映に必要な機器をすべて収納できま
す。このため、複雑な配線を簡略化できオールインワン構
造の簡潔なシステムを実現しました。すべての機器は、
DCI 規格適合のセキュリティボディに格納されるため、コ
ンテンツ保護対策も万全です。
オプションレンズ
投射距離に応じた多彩なオプションレンズを装着できます。
LKRL-Z111C、LKRL-Z114C、LKRL-Z116C、LKRL-Z117、
LKRL-Z119、LKRL-Z122 の各レンズにはズームポジショニ
ングセンサーが搭載され、シネマスコープとビスタビジョ
ンの両方の画角をメモリーすると、SRX コントローラーや
タッチパネルコントローラーのボタンを押すだけで、瞬時
に両方の画角のズームポジションを呼び出して投影するこ
とが可能です。この機能により、従来のデジタルシネマプ
ロジェクターが搭載してきたアナモフィックレンズ投影に
よる映像の周辺歪みを低減、画面の隅々までシャープな映
像を映すことができます。
商標について
「CineAlta4K」およびそのロゴマークは、ソニー株式会社
の登録商標です。
各部の名称と働き
8
各部の名称と働き
前面
a8 インチダクト取り付け部
排気ダクトを取り付けます。
bプロジェクターヘッド部
映像を映す回路処理部および光学部です。
c排気口（左側面）
d排気口（左側面）
eレンズカバー
fレンズ取り付け部
別売のレンズを取り付ける際は、ソニーのサービス担当者
または営業担当者にお問い合わせください。
g吸気口（前面／右側面／底面）
後面
aSTATUSMESSAGE（ステータスメッセージ）表示
窓
各種メッセージを表示します。
◆ メッセージの詳細については、10 ページをご覧ください。
bステータスインジケーター
MAIN（メイン）インジケーターと LAMP（ランプ）イン
ジケーターの組み合わせにより、以下の状態を表示します。
●：点灯 ：点滅 −：消灯
cランプ調整扉
ランプを交換したあとなど、ランプ位置を微調整するため
の扉です。調整は、ソニーのサービス担当者にお任せくだ
さい。
1
3
5
6
7
2
4
MAIN インジ
ケーター
LAMP インジ
ケーター
本機の状態
− ●（赤） スタンバイ状態。LAMP スイッチ
のみ入りの状態。
●（赤） − スタンバイ状態。MAIN スイッチ
のみ入りの状態。
●（赤） ●（赤） スタンバイ状態。コントローラー
で本機の電源を入れることができ
る。
●（緑） ●（緑） コントローラーで電源を入りにし
た。コントローラーで本機の操作
ができる。
（緑） （緑） コントローラーで電源を切りにし
てスタンバイ状態にした。クーリ
ング中。
●（緑） （緑） ランプオフモード。
1
2
3
4
5
6
7
8
各部の名称と働き 9
d吸気口（後面）
eMAIN（メイン）スイッチ
主電源を入れたり切ったりします。
電源を切るときは
LAMP インジケーターが緑色の点滅から赤の点灯に変わっ
てから MAIN スイッチを切ってください。
電源を入れるときは、順番はありません。
◆ 詳しくは、設置説明書（別売）をご覧ください。
fLAMP（ランプ）スイッチ
ランプの電源を入れたり切ったりします。
gINGESTPORT 端子
リムーバブルドライブを接続してコンテンツを取り込むた
めの端子です。
この端子を使用するには、設置説明書に基づいて、設置時
に、機器内部でこの端子と内部機器を接続しておく必要が
あります。
◆ 詳しくは、設置説明書（別売）をご覧ください。
hRS-232C 端子
サービス（SRX コントローラー接続）用の端子です。
ご注意

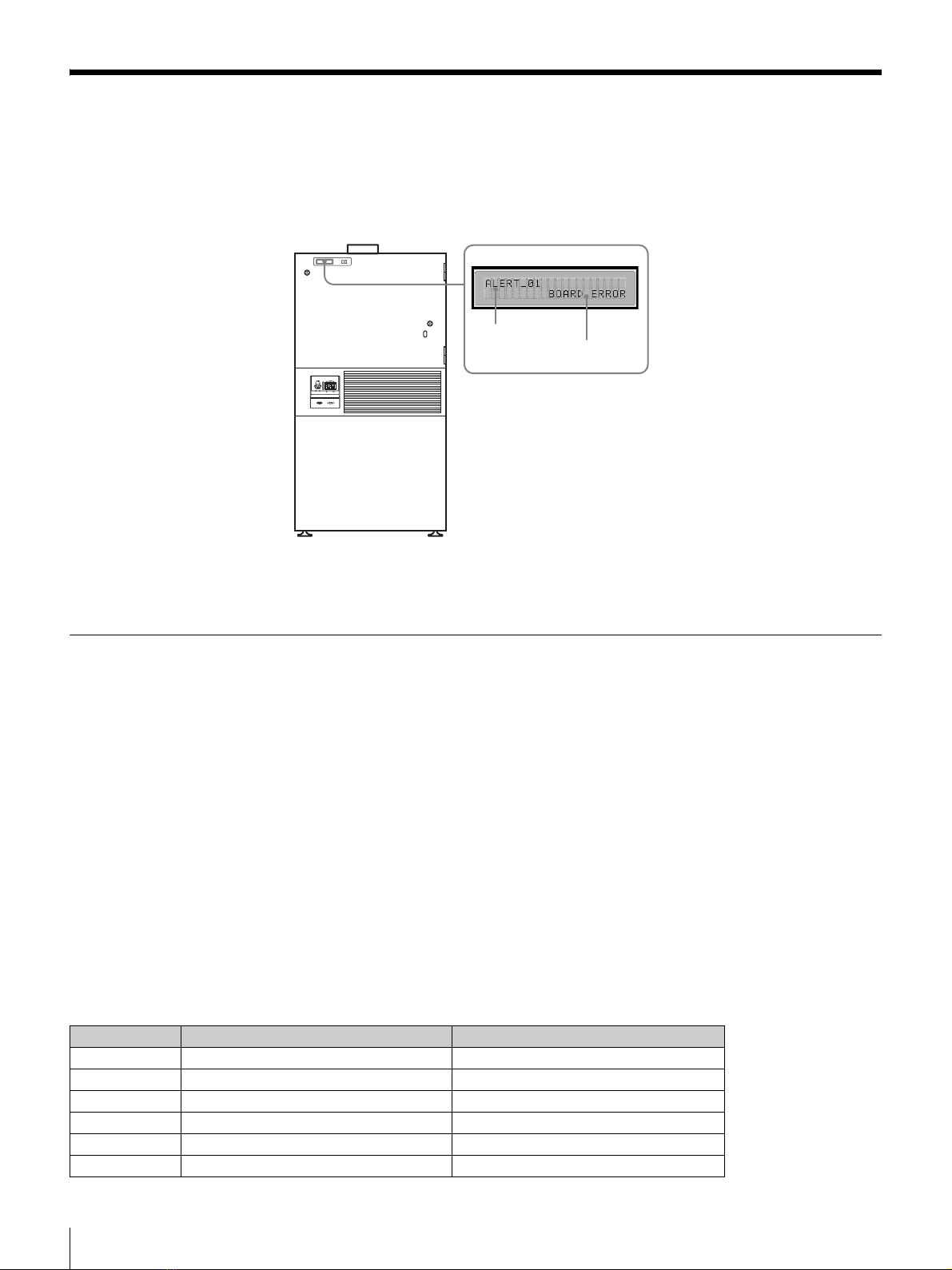

メッセージ
10
メッセージ
本機の動作中、本体後面の STATUSMESSAGE 表示窓にメッセージが表示されることがあります。
表示されるメッセージには、エラーが発生したことをお知らせするエラーメッセージと、情報を表示する情報メッセージがあ
ります。
エラーメッセージ
エラーメッセージは危険度に応じて下記の 3 種類に分けられています。
エラーが発生すると、表示窓にはメッセージ番号とエラーメッセージが表示されます。
ALERT（危険度：高）
メッセージ番号：ALERTxx
WARNING（危険度：中）
メッセージ番号：WARNxx
FAILURE（危険度：低）
メッセージ番号：FAILxx
エラーメッセージが表示された場合は、メッセージ番号とエラーメッセージをソニーのサービス担当者または営業担当者にご
連絡ください。
それぞれのエラーメッセージについては、下記の一覧をご覧ください。
ALERT（危険度：高）
メッセージ番号 エラーメッセージ 意味
ALERT01 BOARDERROR IFA 基板の通電故障
ALERT02 BOARDERROR IFB 基板の通電故障
ALERT03 BOARDERROR IFC 基板の通電故障
ALERT04 BOARDERROR IFD 基板の通電故障
ALERT05 BOARDERROR MX 基板の通電故障
ALERT06 BOARDERROR LPD 基板の通電故障
本体後面 STATUSMESSAGE 表示窓
メッセージ番号
メッセージ
