Sony HDMI VPL-EX7 Manuel de service
4-135-539-01 (1)
© 2009 Sony Corporation
Data
Projector
VPL-EX70
VPL-EX7
VPL-ES7
お買い上げいただきありがとうございます。
電気製品は安全のための注意事項を守らないと、
火災や人身事故になることがあります。
この取扱説明書には、事故を防ぐための重要な注意事項と製品の
取り扱いかたを示してあります。この取扱説明書をよくお読みのうえ、
製品を安全にお使いください。お読みになったあとは、
いつでも見られるところに必ず保管してください。
簡易説明書 JP
Quick Reference Manual___ GB
Guide de référence rapide _ FR
Manual de referencia rápida
__ ES
Kurzreferez ______________ DE
Guida rapida all’uso_______ IT
______________ CS
JP 2この説明書について/CD-ROM 取扱説明書の見かた
この説明書について
この説明書では、本機を接続してから
映すまでの簡単な操作方法を説明して
います。
また使用上のご注意やメンテナンスの
際に必要な情報が記載されています。
操作方法について詳しくは、付属の
CD-ROM に収録されている取扱説明書
をご覧ください。
また安全のための注意事項は、別冊の
「安全のために」をご覧ください。
CD-ROM 取扱説明
書の見かた
付属の CD-ROM には、ReadMe、取扱
説明書が収録されています（日本語、
英語、フランス語、ドイツ語、イタリ
ア 語、ス ペ イ ン 語、中 国 語、ロ シ ア
語）。まず最初に ReadMe をご覧くだ
さい。
準備
付属の CD-ROM に収録されている取扱
説明書を読むためには、Adobe
AcrobatReader5.0 以降が必要です。
AdobeAcrobatReader がインストール
されていない場合は、アドビシステム
ズ社のホームページからダウンロード
してください。（無料）
取扱説明書を読むには
付属の CD-ROM を、コンピュータの
CD-ROM ドライブにセットしてくださ
い。しばらくすると、CD-ROM が自動
的に起動します。読みたい取扱説明書
を選んでください。取扱説明書のファ
イルは、CD-ROM の中に収録されてい
ます。
お使いのコンピュータによっては、
CD-ROM が自動的に起動しない場合が
あります。
以下の手順で、取扱説明書のファイル
を直接開いてください。
（Windows の場合）
1「マイコンピュータ」を開く。
（WindowsVista では「コンピュー
タ」と表示されます。）
2「CD-ROM」のアイコンを右ク
リックして「エクスプローラ」を選
ぶ。
3ウィンドウの中で「index.htm」
ファイルをダブルクリックして読み
たい取扱説明書を選ぶ。
（Macintosh の場合）
1デスクトップの「CD-ROM」アイ
コンをダブルクリックする。
2「index.htm」ファイルをダブルク
リックして読みたい取扱説明書を選
ぶ。
index.htm ファイルが開かない場合は、
「OperatingInstructions」フォルダから読
みたい取扱説明書を選んでダブルクリック
してください。
ご注意
3JP
CD-ROM 取扱説明書の見かた
商標について
･ AdobeAcrobat は AdobeSystems
Incorporated（アドビシステムズ社）の
商標です。
･ Windows は米国 MicrosoftCorporation
の米国およびその他の国における登録
商標です。
･ Kensington は Kensington 社の登録商
標です。
･ Macintosh は Apple 社の登録商標です。
･ VESA は VideoElectronicsStandard
Association の登録商標です。
･ DisplayDataChannel は Video
ElectronicsStandardsAssociation の商
標です。
･ その他のシステム名、製品名は、一般
的に各開発メーカーの商標あるいは登
録商標です。なお、本文中では TM、®
マークは明記していません。
JP
JP 4使用上のご注意
使用上のご注意
吸気・排気口をふさがないでください。吸気・排気口をふさぐと内部に熱がこも
り、火災や故障の原因となることがあります。
以下イラストにて吸気・排気口の位置をご確認ください。
その他注意事項については、別冊の「安全のために」をよくお読みください。

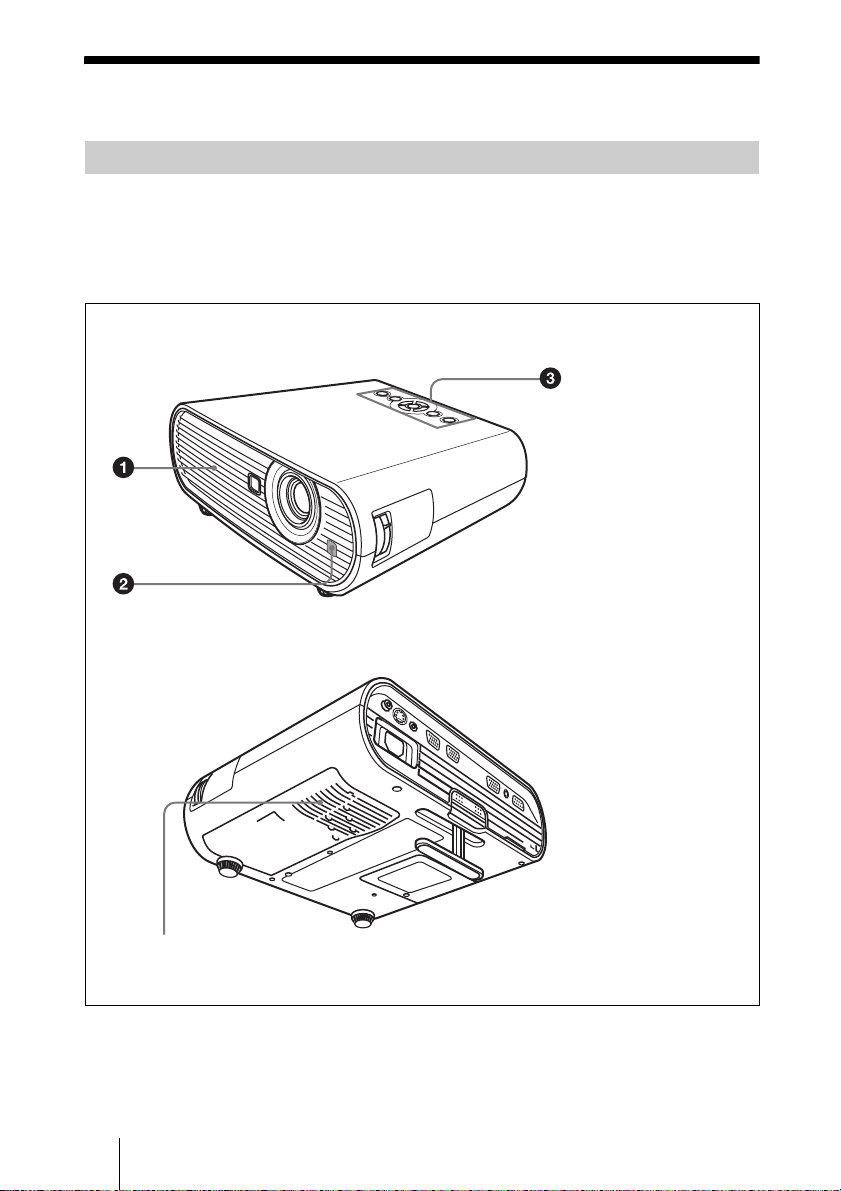

吸気・排気口についてのご注意
4
1排気口
2リモコン受光部
3インジケーター
4吸気口
天面／前面／側面
後面／側面／底面
5JP
画像を映す
画像を映す
接続するときは
･各機器の電源を切った状態で接続してください。
･接続ケーブルは、それぞれの端子の形状に合った正しいものを選んでくださ
い。
･プラグはしっかり差し込んでください。抜くときは、必ずプラグを持って抜
いてください。
･接続する機器の取扱説明書もあわせてご覧ください。
接続する
JP 6画像を映す

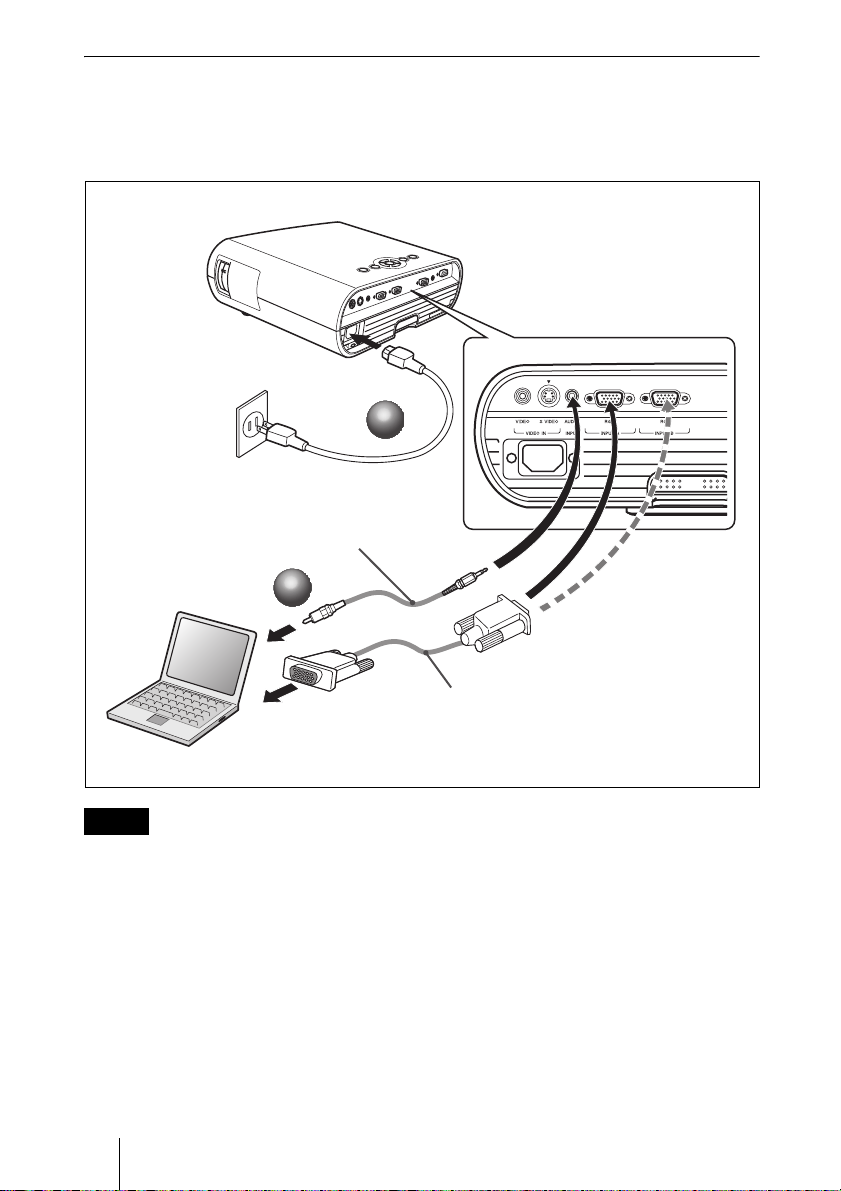

コンピューター（アナログ）との接続
a本機の電源ケーブルをコンセントに差し込む。
b本機とコンピューターをケーブルでつなぐ。
オーディオ接続ケーブルは AUDIOINPUT 端子に接続します。
1
1
2
2
VPL-EX70
音声（ステレオオーディオケーブル（別売り））
抵抗無しのケーブルをお使いください
映像信号入力
HDD-sub15 ピンケーブル（付属 )
ご注意
7JP
画像を映す

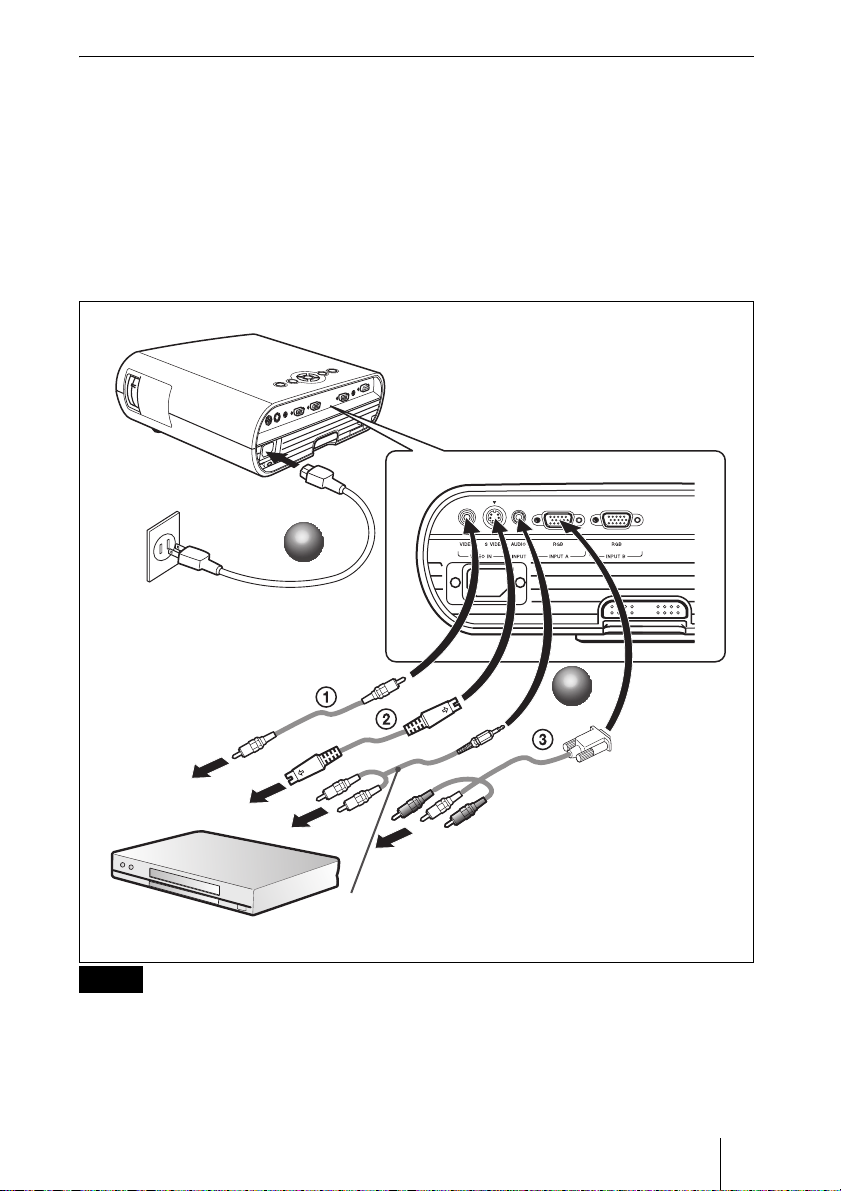

ビデオ・DVD 機器との接続
a本機の電源ケーブルをコンセントに差し込む。
b本機とビデオ機器をケーブルでつなぐ。
映像信号入力には以下の 3 通りの方法があります。
1コンポジットビデオ（ピンジャック）ケーブル（別売り）
2S ビデオ（ミニ DIN4-pin）ケーブル（別売り）
3コンポーネント（ピンジャック× 3）ケーブル（別売り）
オーディオ接続ケーブルは AUDIOINPUT 端子に接続します。
1
1
2
2
VPL-EX70
音声（ステレオオーディオケーブル（別売り））
抵抗無しのケーブルをお使いください
ご注意
JP 8画像を映す

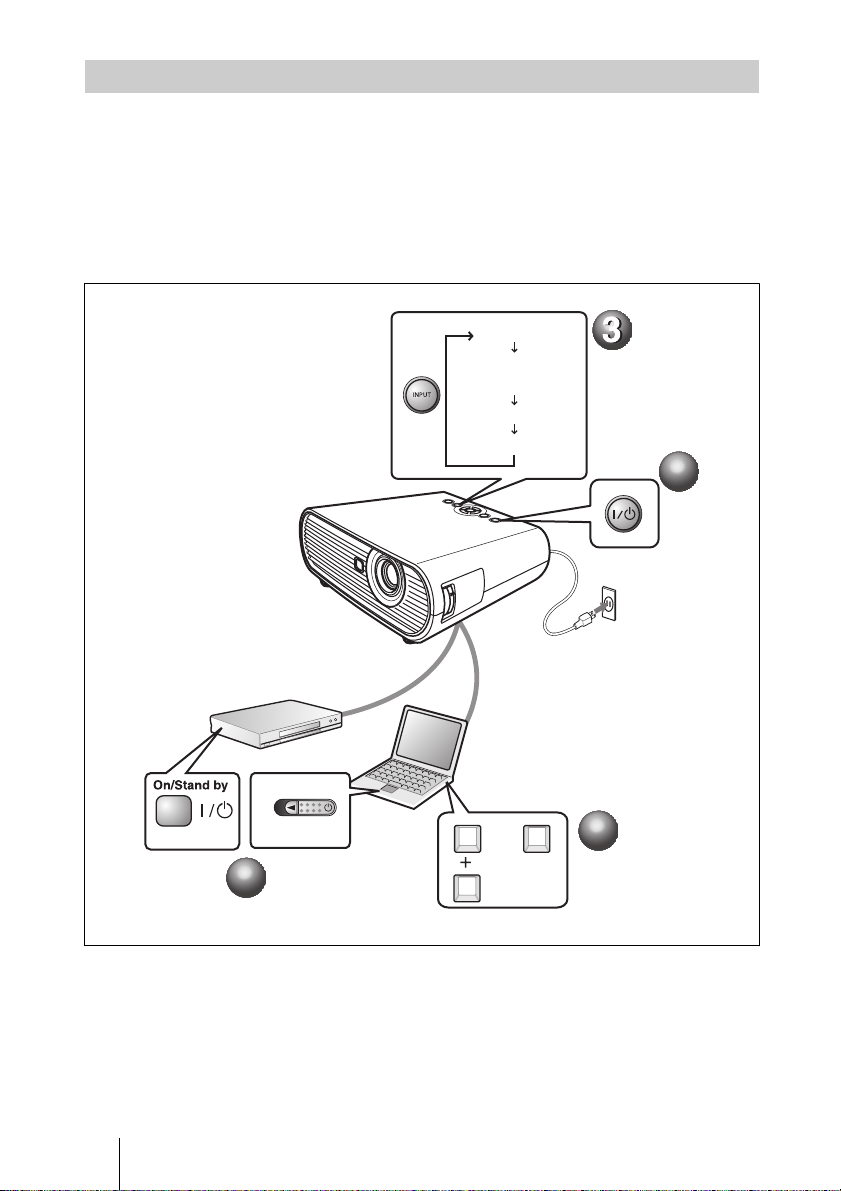

a?/1( オン / スタンバイ）キーを押す。
b接続している機器の電源を入れる。
cリモートコマンダーまたはコントロールパネルの INPUT キーを押して、映
したい画像を選ぶ。
dコンピューターとの接続時は映像信号の出力先を切り換える。
映す
Fn
FxF7
Power
1
1
2
2
4
4
入力 A
入力 B
(VPL-EX70 のみ）
ビデオ
Sビデオ
または
9JP
画像を映す

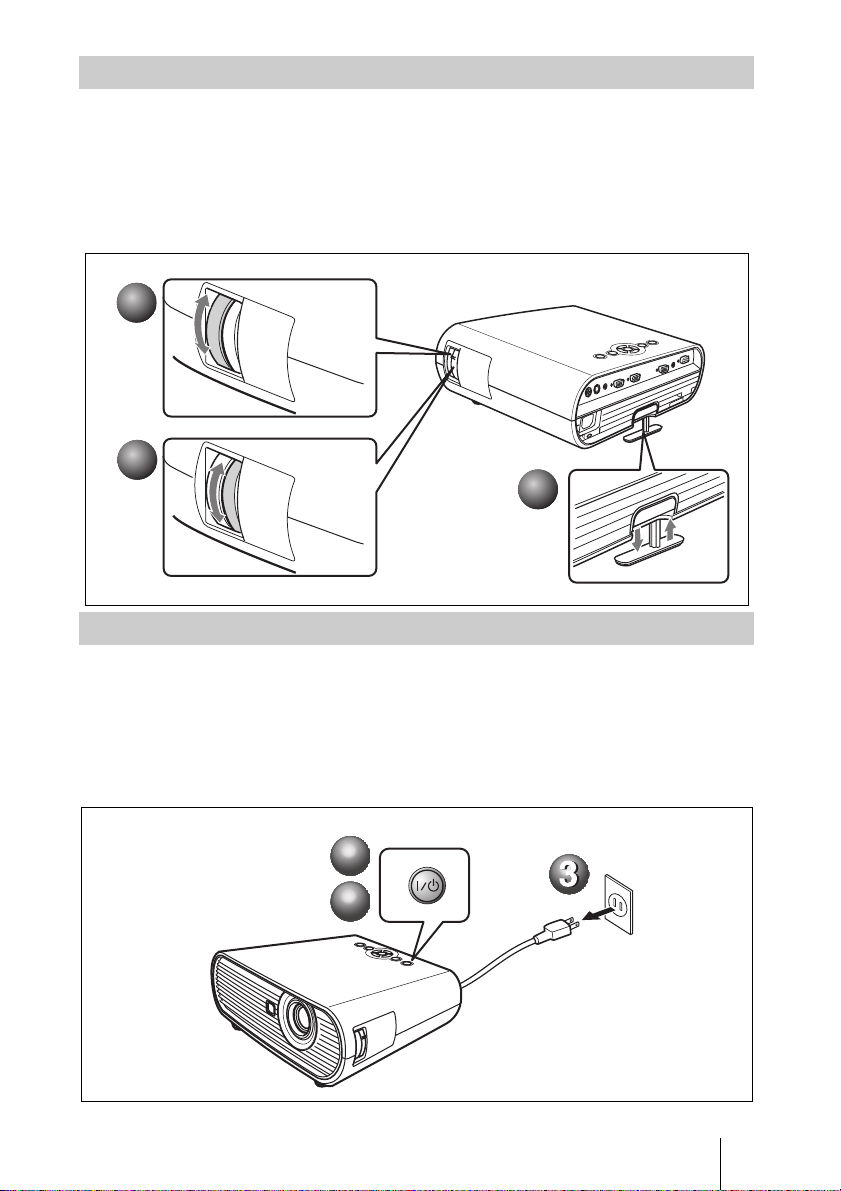

a画像の位置を調整する。
b画像の大きさを調整する。
c画像のフォーカスを調整する。
画質モードを選べる画質設定メニューや、最適な画面のアスペクト比（縦横比）
を選べるスクリーン設定メニューがあります。
a?/1( オン / スタンバイ）キーを押す。
bメッセージが表示されたらもう一度 ?/1( オン / スタンバイ）キーを押す。
cファンが止まり、?/1( オン / スタンバイ）キーが赤く点灯するのを確認して
から、電源コードを抜く。（ダイレクトパワーオン / オフ機能、オフ＆ゴー
機能使用時を除く。）
調整する
電源を切る
1
1
2
2
3
3
1
1
2
2
JP 10 ランプを交換する
ランプを交換する
光源として使用されているランプは消
耗品ですので、次のような場合は新し
いランプと交換してください。
･光源のランプが切れたとき
･光源のランプが暗くなったとき
･「ランプを交換してください。」とい
うメッセージが表示されたとき
･LAMP/COVER インジケーターが点
灯したとき（3 回点滅のくり返し）
ランプ交換時期はその使用条件によっ
て変わってきます。
交換ランプは、別売りのプロジェク
ターランプ LMP-E191 をお使いくださ
い。
それ以外のものをお使いになると故障
の原因になります。
･ ランプが破損している場合は、ソニーの
相談窓口にランプの交換と内部の点検を
ご依頼ください。
･ランプを取り出すときは、必ず取り出し
用のハンドルを持って引き出してくださ
い。
･ランプを取り出すときは、ランプを水平
に持ち上げ、傾けないでください。ラン
プを傾けて持つと、ランプが破損するこ
とがあります。
1本機の電源を切り、電源コードをコン
セントから抜く。
本機を使用した後にランプを交換する場
合は、ランプを冷やすため、1 時間以上
たってからランプを交換してください。
2本機や机に傷がつかないよう布などを
敷き、その上で本機を裏返す。
プロジェクターを、しっかりと安定させ
てください。

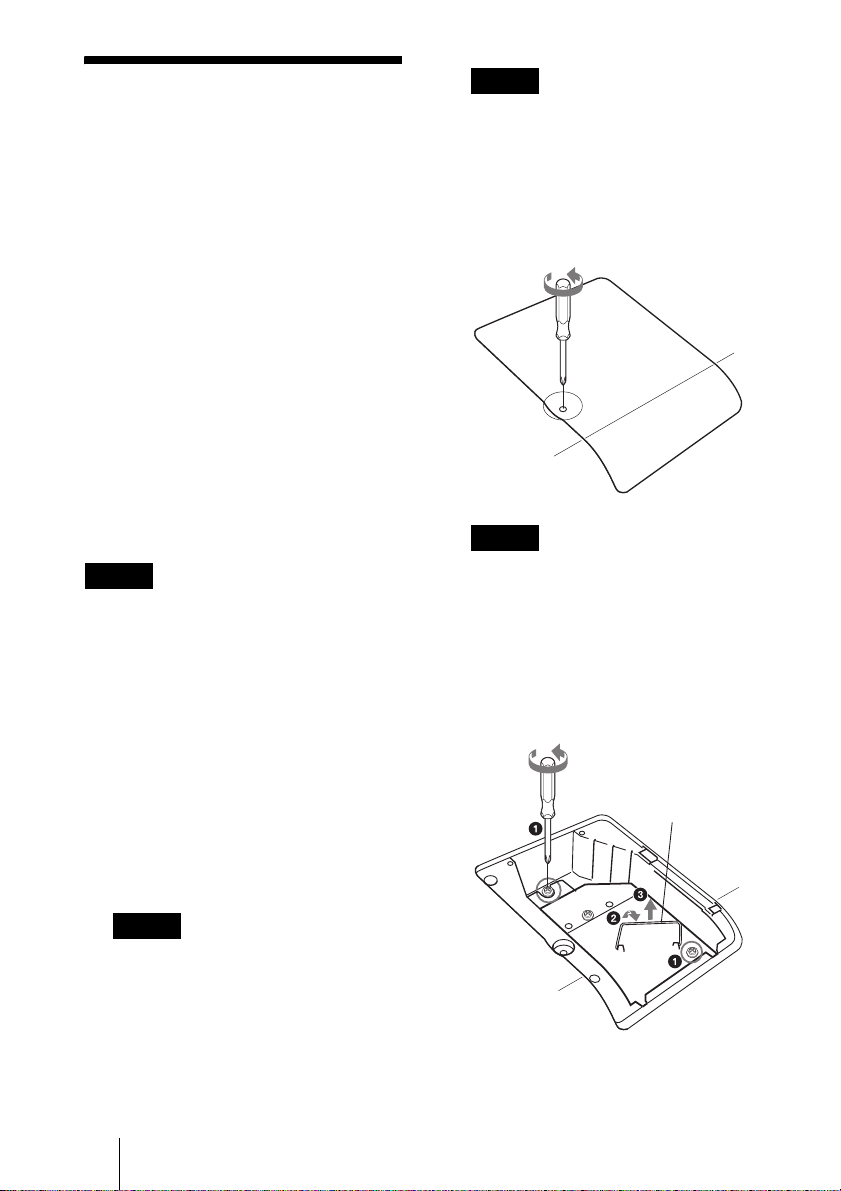

3ランプカバーのネジ（1 本）をプラス
ドライバーでゆるめ、ランプカバーを
開く。
安全のため、他のネジは絶対にはずさな
いでください。
4ランプのネジ（2 本）をプラスドライ
バーでゆるめ（a）、取り出し用ハン
ドルを起こし（b）ハンドルを持っ
てランプを引き出す（c）。
ご注意
ご注意
ご注意
ご注意
ハンドル
