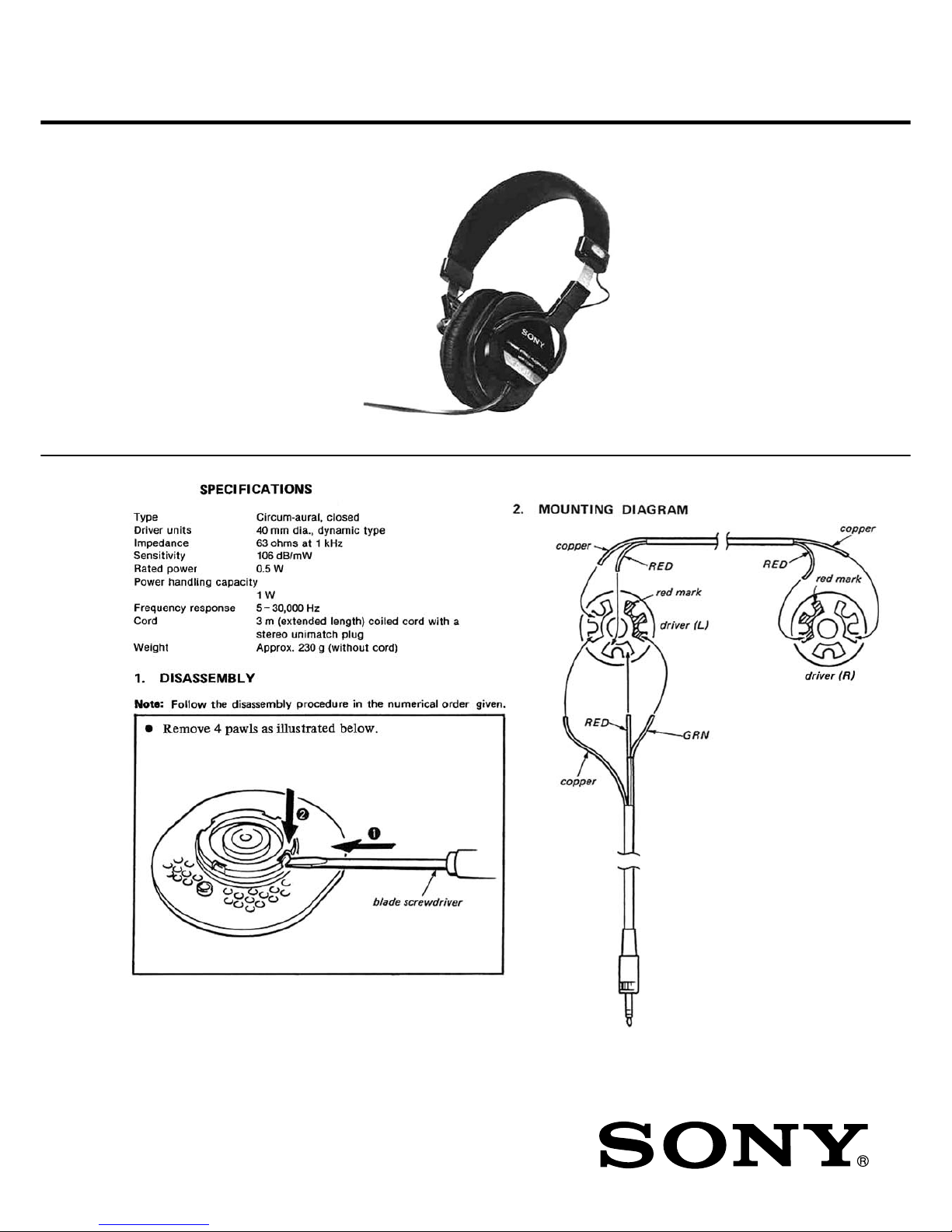

SERVICE MANUAL

STEREO HEADPHONES

US Model

Canadian Model

AEP Model

UK Model

E Model

Ver. 1.2 2007.07

MDR-V6

Sony Corporation

Personal Audio Division

Published by SonyTechno Create Corporation

9-952-103-14

2007G00-1

MDR-V6

Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks

12-115-668-03 PAD, EAR

22-113-129-01 STOPPER, DRIVER

*42-113-152-02 REGISTER, FRONT

*52-113-140-01 PLATE, FRONT

6 2-113-137-01 BUSHING

7X-2113-114-1 HOUSING (LEFT) ASSY

8X-2113-113-1 HOUSING (RIGHT) ASSY

92-113-133-11 HANGER (RIGHT)

10 2-113-132-11 HANGER (LEFT)

11 2-113-134-11 CASE, HINGE

12 7-671-113-01 STEEL, BALL 3

13 2-113-146-01 SPRING, COMPRESSION

14 X-2113-116-1 CASE (LEFT) ASSY, CLICK

*15 2-113-122-01 BAND, HEAD

16 X-2113-112-1 CUSHION ASSY, HEAD

*17 2-113-124-11 LID (LEFT), CLICK CASE

18 X-2113-101-1 SLIDER (LEFT) ASSY

*19 2-113-123-11 LID, HINGE CASE

3. EXPLODEDVIEW AND PARTS LIST

NOTE:

Items marked “*” are not stocked since

they are seldom required for routine service.

Some delay should be anticipated

when ordering these items.

Ver. 1.2

20 2-113-130-11 LID (LEFT), HANGER

22 7-685-235-29 SCREW +KTP 2.6X10 TYPE2NON-SLIT

23 7-685-232-19 SCREW +KTP 2.6X5 TYPE2NON-SLIT

24 X-2113-102-1 SLIDER (RIGHT) ASSY

25 X-2113-115-1 CASE (RIGHT) ASSY, CLICK

*26 2-113-125-11 LID (RIGHT), CLICK CASE

27 2-113-131-11 LID (RIGHT), HANGER

28 2-113-149-01 RING, URETHANE

901 1-542-491-11 DRIVER (040F001P)

902 1-580-792-12 CORD (WITH PLUG) (with PLUG ADAPTOR)

903 1-506-589-11 ADAPTOR, PLUG

ACCESSORIES

************

2-113-147-11 CASE, SOFT

3-765-010-21 MANUAL, INSTRUCTION

(ENGLISH, FRENCH, SPANISH, GERMAN)

MDR-V6

MEMO

MDR-V6

REVISION HISTORY

Clicking the version allows you to jump to the revised page.

Also, clicking the version at the top of the revised page allows you to jump to the next revised page.

Ver. Date Description of Revision

– 1986.01 New

1.0 1986.08 Addition of Canadian, AEP, UK, and E model.

1.1 2007.06 Part No. change of Ref. No. 1, 901, 902 and 903.

Delete of Packing material (SPM-07047)

1.2 2007.07 Correction of Parts No. for Ref. No.902.
