Sony HDVF-200 Manuel utilisateur

HD ELECTRONIC VIEWFINDER

HDVF-200

電気製品は、安全のための注意事項を守らないと、

火災や人身事故になることがあります。

このオペレーションマニュアルには、事故を防ぐための重要な注意事項と製品

の取り扱いかたを示してあります。このオペレーションマニュアルをよくお読

みのうえ、製品を安全にお使いください｡お読みになったあとは、いつでも見ら

れるところに必ず保管してください｡

OPERATION MANUAL [Japanese/English]

1st Edition (Revised 1)

2安全のために

安全のために

電気製品は、安全のための注意事項を守らないと、火災や感電などにより死亡や

大けがなど人身事故につながることがあり、危険です。

事故を防ぐために次のことを必ずお守りください。

安全のための注意事項を守る

4 ページの注意事項をよくお読みください。

定期点検をする

長期間安全に使用していただくために、定期点検を実施することをおすすめしま

す。点検の内容や費用については、ソニーのサービス担当者または営業担当者に

ご相談ください。

故障したら使用を中止する

ソニーのサービス担当者、または営業担当者にご連絡ください。

万一、異常が起きたら

a電源を切る。

b電源コードや接続コードを抜く。

cソニーのサービス担当者、または営業担当者に修理を依頼する。

aすぐに電源を切り、消火する。

異常な音、におい、煙が出たら

炎が出たら

警告表示の意味

オペレーションマニュアルおよび

製品では、次のような表示をして

います。表示の内容をよく理解し

てから本文をお読みください。

この表示の注意事項を守らないと、

感電やその他の事故によりけがを

したり周辺の物品に損害を与えた

りすることがあります。

注意を促す記号

行為を禁止する記号

日本語

目次 3

注意.............................................................................................................................. 4

概要...........................................................................................................................5

各部の名称と働き .....................................................................................................6

カメラ／カムコーダーに取り付ける ........................................................................8

取りはずすときは..........................................................................................8

アイピース部を取りはずす.......................................................................................9

再び取り付けるには ......................................................................................9

マイクを取り付ける ...............................................................................................10

画面や内部をクリーニングする .............................................................................10

アイピース部を分解するには......................................................................10

特殊環境使用後のアフターケア ..................................................................11

M52 規格の市販のパーツを取り付ける ................................................................11

仕様.........................................................................................................................12

4注意

注意

分解しない、改造しない

分解したり、改造したりすると、感電の原因となります。

ビューファインダー内部の調整や点検を行う必要がある場合は、必ずソニーのサービス

担当者にご依頼ください。

内部に水や異物を入れない

水や異物が入ると火災の原因となります。

万一、水や異物が入ったときは、すぐにカメラ／カムコーダーの電源を切り、接続コー

ドを抜いて、ソニーのサービス担当者または営業担当者にご相談ください。

油煙、湯気、湿気、ほこりの多い場所では設置･使用しない

上記のような場所で設置・使用すると、火災や感電の原因となります。

ビューファインダーの接眼レンズを太陽に向けて放置しない

太陽光が接眼レンズを通してビューファインダー内部に焦点を結び、火災の原因となる

ことがあります。

太陽や輝度の高い光源にレンズを向けてアイピースを覗かない

目を痛める原因になります。

概要 5

概要

HD エレクトロニックビューファインダー HDVF-200 は、

ハイビジョンカラーカメラ／カムコーダー用の 2型ビュー

ファインダーです。

HDVF-200 には以下のような特長があります。

マルチスキャン

カメラ／カムコーダーからの制御信号により、これまでの

60i に加えて、24PsFや 50i などの各種フォーマットに対応

します。

高性能ブラウン管

•クイックスタートタイプ（電源を入れるのとほとんど同

時に画像が現れます。）

•高解像度

•低フレア

マーカー表示

カメラ／カムコーダー側で、センターマーカーやセーフ

ティーゾーンマーカーなどのマーカー表示が ON に設定さ

れている場合、本機のスイッチで、マーカー表示を ON/

OFF できます。

着脱可能なアイピース部

アイピース部を取りはずして画面を見ることができます。

また、画面やミラーにほこりが付着したときは、アイピー

ス部を取りはずしてクリーニングすることができます。

各部の名称と働き

aコネクター

カメラ／カムコーダーの VF 端子に接続します。

bスライドストッパー

本機をカメラ／カムコーダーに取り付けて左右にスライド

させるとき、本機がカメラ／カムコーダーからはずれるの

を防ぎます。

cタリーランプ（後面）

カメラ／カムコーダーにタリー信号が入力されると点灯し

ます。使わないときは、ふたを閉めて隠すことができます。

d視度調整リング

画面の映像が最もはっきり見えるように、このリングを回

して視度を調整します。

eタリーランプ（前面）

カメラ／カムコーダーにタリー信号が入力されると点灯し

ます。使わないときは、TALLY スイッチ 9をOFFにし

ます。また、TALLY スイッチ 9で明るさを調整できま

す。

マイクホルダー

アイカップ

ビューファインダーケーブル

各部の名称と働き 7

fPEAKING（ピーキング調整）つまみ

時計方向に回すと、画面の映像の輪郭が強調され、レンズ

のフォーカス合わせが容易になります。カメラ／カムコー

ダーの出力信号には影響しません。

gCONTRAST（コントラスト調整）つまみ

画面のコントラストを調整します。カメラ／カムコーダー

の出力信号には影響しません。

hBRIGHT（明るさ調整）つまみ

画面の明るさを調整します。カメラ／カムコーダーの出力

信号には影響しません。

iTALLY（タリー）スイッチ

本機前面のタリーランプ 5をコントロールします。

HIGH：タリーランプが明るくなる。

OFF：タリーランプが機能しなくなる。

LOW：タリーランプが暗くなる。

jZEBRA（ゼブラパターン）スイッチ

ゼブラパターンの表示をコントロールします。

ON：ゼブラパターンが表示される。

OFF：ゼブラパターンが消える。

MOMENT：ゼブラパターンが約 5秒間表示されて消える。

kDISPLAY/ASPECT（ディスプレイ／アスペクトコン

トロール）スイッチ

マーカー表示の ON/OFF および画面の表示比率を切り換

えます。

DISPLAY:カメラ／カムコーダー側でマーカー表示の設定

が ON になっているときは、スイッチをこの位置に押

し上げるたびにマーカー表示の ON/OFF が切り換わり

ます。

ASPECT:スイッチをこの位置に押し下げるたびに、マス

ク表示の ON/OFF が切り換わります。

lLIGHTスイッチとライト

レンズを照明するライトとそのコントロールスイッチです。

HIGH：明るくする。

LOW：暗くする。

OFF：消灯する。

mTALLY（グリーンタリー）ランプ

カメラコントロールユニットから、グリーンタリー信号が

送られてきたとき緑色に点灯します。

nBATT（バッテリー）ランプ

カメラ／カムコーダーに接続したバッテリーの電圧が下が

ると赤色に点滅します。バッテリーが使用できなくなると

点灯します。

動作中断を防ぐため、ランプが点滅を開始した時点で、す

みやかにバッテリーを交換してください。

点滅を開始する電圧を、カメラ／カムコーダー側で設定す

ることができます。

◆ 詳しくは、使用しているカメラ／カムコーダーのマニュアルを

ご覧ください。

oTALLY/REC（レッドタリー／記録）ランプ

状況によって赤に点灯または点滅します。

点灯：

•記録中

•カメラコントロールユニットから、レッドタリー信

号が送られてきたとき

点灯開始時に一瞬明るく点灯しますが、これは注意を

促すためで故障ではありません。

点滅：カメラ／カムコーダーに取り付けた VTR がサーボ

ロックしていないとき

◆ TALLY/REC ランプが点灯／点滅する状況について詳しくは、

使用しているカメラ／カムコーダーのマニュアルをご覧くださ

い。

pSAVE（セーブ）ランプ

カメラ／カムコーダーに取り付けたレコーダーが、節電状

態になっているときオレンジ色に点灯します。

q（注意）ランプ

カメラ／カムコーダーがある特定の状態になったときオレ

ンジ色に点灯します。どの状態で点灯させるかは、カメラ

／カムコーダーで設定できます。

◆ ランプが点灯する条件を設定／確認する方法については、

使用しているカメラ／カムコーダーのマニュアルをご覧くださ

い。

ご注意

カメラ／カムコーダーに取り付ける

ビューファインダーを取り付けたあと、接眼レンズを太陽

に向けて放置しないでください。太陽光が接眼レンズを通

してビューファインダー内部に焦点を結び、火災の原因と

なることがあります。

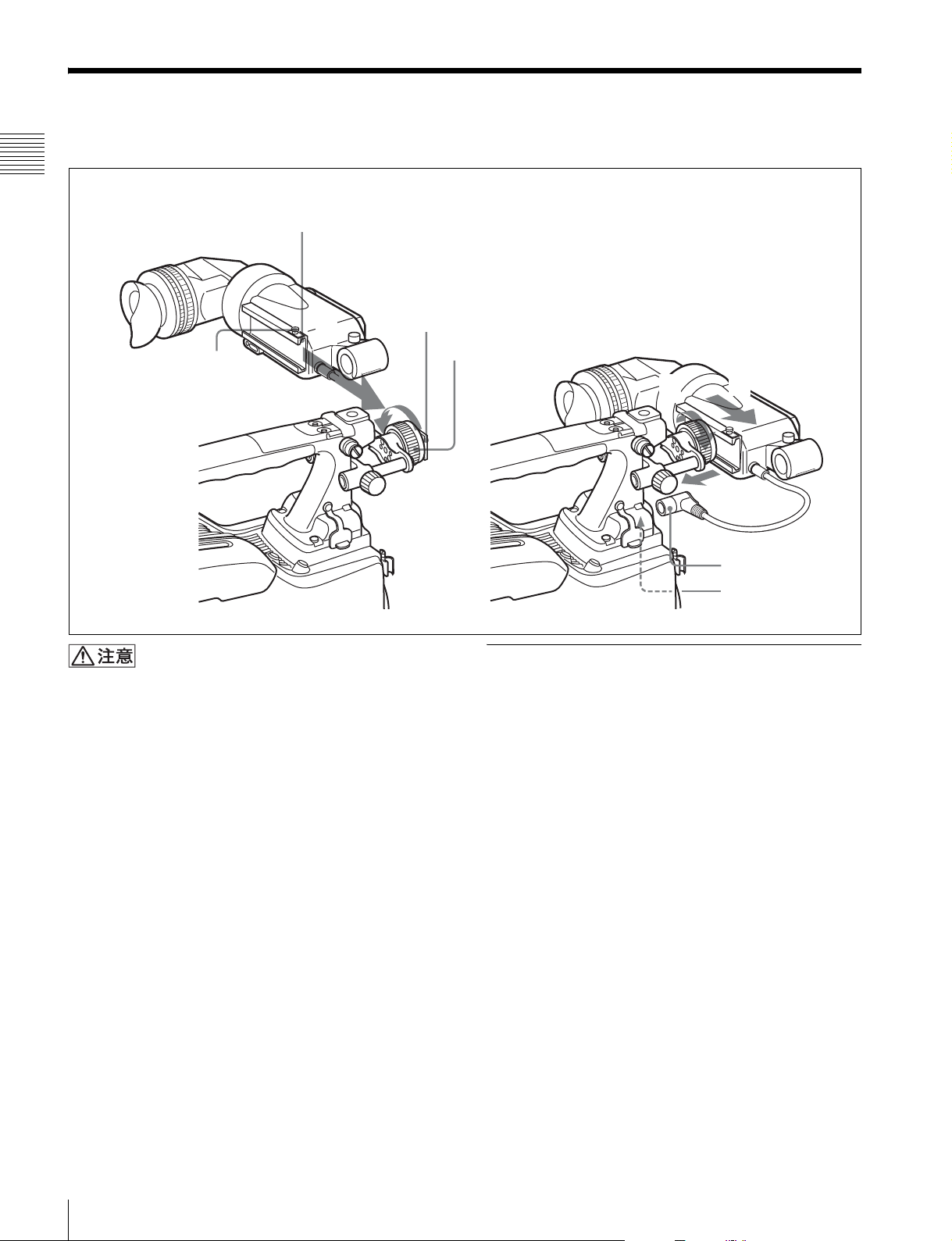

カメラ／カムコーダーの左右位置固定リングをゆるめ

る。

本機裏側の溝をカメラ／カムコーダー前面のスライド

ガイドにはめる。

本機を矢印の方向にスライドさせる。

本機を左右にスライドして取り付け位置を決め、カメ

ラ／カムコーダーの左右位置固定リングを締める。

コネクターをカメラ／カムコーダーのVF端子に差し込

む。

取りはずすときは

取り付け操作の手順を逆に実行します。本機をカメラ／カ

ムコーダーから抜き取るときは、スライドストッパーを引

き上げてください。

VF 端子

コネクター

溝

スライドガイド

スライドストッパー

左右位置固定リング

アイピース部を取りはずす 9

アイピース部を取りはず

す

ビューファインダーから目を離して撮影するような場合は、

アイピース部をはずすと、画面全体が見やすくなります。

画面やミラーをクリーニングするときや、市販の MC フィ

ルターなどを取り付けるときも、アイピース部を取りはず

します。

◆ クリーニングおよび市販の MC フィルターなどの取り付けにつ

いて詳しくは、「画面や内部をクリーニングする」（10 ページ）

をご覧ください。

ロックリングを反時計方向いっぱいに回して、ロック

リングの合いマークと本機筒部の合いマークを合わせ

る。

アイピース部を抜き取る。

再び取り付けるには

ロックリングの合いマークと、本機筒部の合いマーク

を合わせる。

アイピース部先端の合いマーク（上記手順 2 を参照）を

ロックリングの合いマークに合わせて、アイピース部

を本機筒部に差し込む。

ロックリングを時計方向いっぱいに回し、ロックリン

グの「LOCK」表示の上の矢印を、本機筒部の合い

マークに合わせる。

ロックリングの合いマーク

筒部の合いマーク

ロックリング

アイピース部先端の合いマーク

10 マイクを取り付ける/画面や内部をクリーニングする

マイクを取り付ける

本機のマイクホルダーのネジをゆるめて開く。

マイクホルダーにマイクを取り付け、マイクホルダー

を閉じてネジを締める。

細身のマイクを使うときは、マイクにマイクロホンス

ペーサー（マイクに付属）を取り付ける。

マイクの接続コネクターを、カメラ／カムコーダーの

MIC 端子か、カメラアダプターの MICIN 端子に差し

込む。

マイクをカメラアダプターに接続する場合は、マイク

切り換えスイッチを設定する必要があります。

◆ 詳しくは、使用しているカメラアダプターのマニュアルを

参照してください。

画面や内部をクリーニン

グする

本機の画面や内部をクリーニングするときは、本機をカメ

ラ／カムコーダーから取りはずし、内部の部品を傷つけな

いように充分注意して行ってください。

◆ 本機をカメラ／カムコーダーから取りはずす方法については、

「カメラ／カムコーダーに取り付ける」（8 ページ）の手順を参

考にしてください。

画面やミラーの表面からほこりを取り除く

ときは

ブロアーをお使いください。

レンズをクリーニングするときは

市販のレンズクリーナーをお使いください。

•シンナーなどの溶剤は、いっさい使わないでください。

•防滴のため、アイカップは必ず取り付けてください。

アイピース部を分解するには

本機の筒部から、アイピース部を取りはずす。

◆ 取りはずしかたについては、「アイピース部を取りはずす」

（9 ページ）をご覧ください。

アイカップホルダーからアイカップをはずす。

ご注意

筒部アイカップアイカップホルダー
