DA
AMONTERING
[1] Vægmonteret
[2] DIN-rail monteret
[3] Hvis du vil fjerne enheden fra DIN-skinnen, skal du
trykke fligen på bagsiden af enheden ind mod kabinettet
og samtidig skubbe kabinettet opad.
BKABLER
Færdiggør ledningsføringen, og forbind til 24 V DC strømfor-
syning

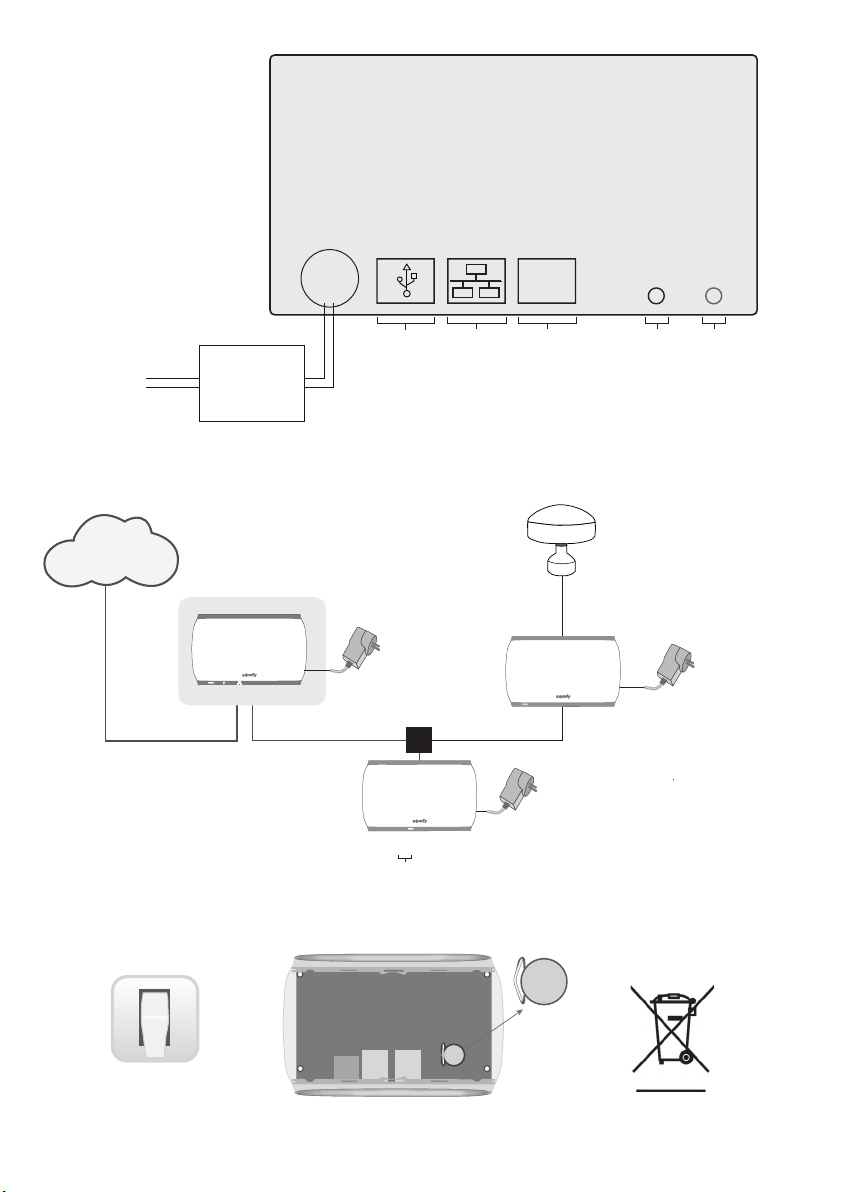

[1] Ledningsføringsdiagram
A. USB-nøgle (indgang/udgang) maks. 150 mA
(til vedligeholdelse eller fjernadgang)
B. LAN (indgang/udgang)
C.IP bus (indgang/udgang)
D. 3 minutter efter at enheden er tændt, blinker LED’en
som tegn på, at enheden fungerer normalt.
E.PROG: Ikke aktiv
Kablet, der anvendes til IP Ethernet-forbindelsen, skal være
et afskærmet kabel. A
[2] Topologi
A. „xx“ står for bus-systemet, der håndteres af gatewayen,
f.eks. io, SDN m.fl.
■ Ikke kompatibel med PoE kontakt.
CIDRIFTSÆTTELSE OG BETJENING
Færdiggør installationen af alle enheder.
Forbind pc'en til IP-indgangen.
Kør animeo Connect Operating Software, og følg proceduren,
der beskrives i softwarevejledningen.
DBATTERI
Batteriet, der følger med dette produkt (CR1220), er designet
til at holde i hele produktets levetid og forventes ikke at
skulle udskiftes. Det er udelukkende faguddannet elektri-
kere, der må fjerne og bortskaffe batteriet på korrekt måde
ved slutningen af produktets brugslevetid.
Batterier eller akkumulatorer må ikke bortskaffes sammen
med andre affaldstyper og skal genanvendes via de lokale
indsamlingssteder til genbrugsmaterialer.
SPECIFIKATIONER
Fødespænding 24 V DC +/- 10 % SELV/1 A maks.
Strømforsyning Det er obligatorisk at bruge godkendt strømforsyning med begrænset effekt (godkendt ifølge den
relevante version af 60950-1 eller 62368-1, EN/IEC eller UL, ifølge krav i brugslandet).
Begrænset klassificeret effekt såsom LPS, PS2 eller UL klasse II (ifølge standard).
Minimal strøm 50 mA
Maks. strøm 360 mA@24 V
Minimal effekt 1,2 W
RTC +/- 3 min/år
USB 2 x USB 2.0, hver 5 V/500 mA
Strøm med 1 x USB, 2 x Ethernet * 90 mA@24 V * USB-nøgle = 2 GB Kingston
Driftstemperatur - 5°C...+ 50°C
Relativ fugtighed 85 % ved 30° C
Kabinetmateriale ABS
Kabinetmål (b x h x d) 133 x 86 x 44 mm
Vægt 138 g
Beskyttelsesklasse
Beskyttelsesklasse IP20
Overensstemmelse www.somfy.com/ce
KABEL
Forbinder til … Kabel Afskærmet Parsnoede Maks. længde
Strømforsyning - 1,8 m
Ethernet min. Kat. 6 STP Påkrævet Påkrævet 100 m
Vi værner om miljøet. Bortkast ikke apparatet sammen med husholdningsaffaldet. Indlever det til et godkendt indsamlingssted for genbrug.
animeo Connect . Connect Main Controller/BACnet . Ref. 5137981C - 5/20
