socomec RTC Manuel utilisateur

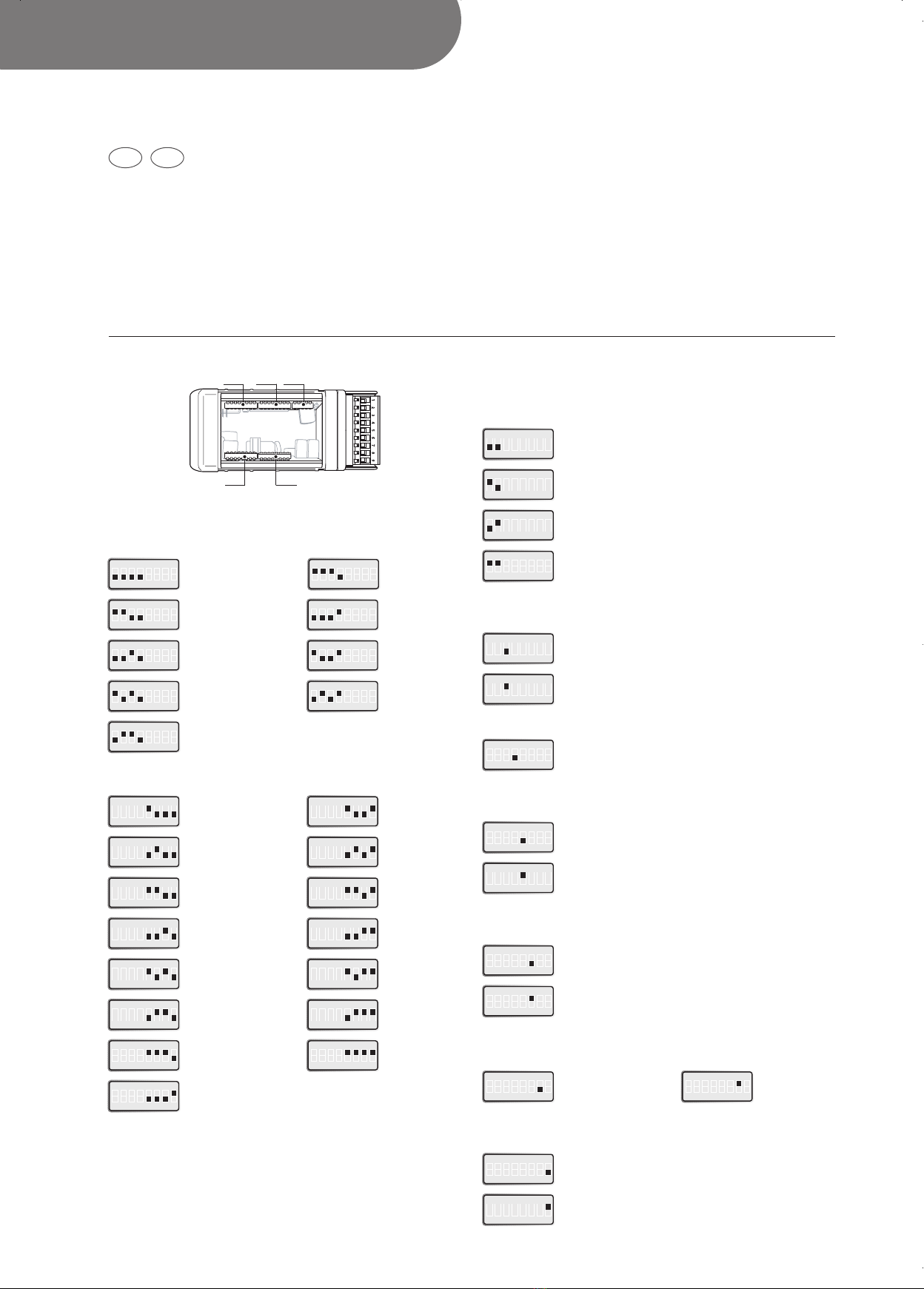

CONFIGURATION DES INTERRUPTEURS DIP/DIP SWITCH CONFIGURATION
Ce document va vous permettre d’installer rapidement
le modem RS232 <–> RTC <–> RS485.
Cependant avant de vous lancer dans l’installation de ce
produit, sachez qu’il existe de nombreuses informations qui ne
sont pas évoquées dans ce guide de démarrage express.
Nous vous invitons à prendre connaissance de la notice
que vous trouverez sur le CD joint avec le produit ainsi
que des outils d’aide à l’installation et à l’exploitation
sur le site www.socomec.com.
This document will enable you to quickly install the
RS232 <–> RTC <–> RS485 modem.
However, before you start to install the product, you
should be aware that there are a number of instructions
that do not appear in this quick start guide.
We recommend that you refer to the instructions given
on the CD supplied with this product, as well as the
help tools for installation and use found at
www.socomec.com.
FGB
Sélection de la vitesse de transmission/
Selection of DTE speed
ON
12345678
Auto Baud
ON
12345678
1200 bit/s
ON
12345678
2400 bit/s
Sélection du format /Serial format selection
ON
12345678
7E 1S
ON
12345678
7O 1S
ON
12345678
8N 1S
ON
12345678
8E 1S
ON
12345678
8O 1S
ON
12345678
7O 2S
ON
12345678
Direct Mode
8E,8O
ON
12345678
Direct Mode
7E,7O,8N
ON
12345678
7N 2S
ON
12345678
7E 2S
ON
12345678
Direct Mode
7E,7O,8N 2S
ON
12345678
8N 2S
ON
12345678
8E 2S
ON
12345678
8O 2S
ON
12345678
Direct Mode
8E,8O 2S
ON
12345678
4800 bit/s
ON
12345678
9600 bit/s
ON
12345678
19.2 kbit/s
ON
12345678
38.4 kbit/s
ON
12345678
57.6 kbit/s
ON
12345678
115.2 kbit/s
inter_012_a
S3S4
S1 S2 S5
Sélection du mode de la Ligne Louée /
Leased Line Mode selection
>
Interrupteur DIP S2/S2 DIP-switch
ON
12345678
Ligne Louée désactivée, RTC activé/
Leased Line disable, PSTN enable
ON
12345678
Ligne Louée multipoint/
Leased Line multidrop
ON
12345678
Ligne Louée en réception/
Leased Line answering
ON
12345678
Ligne Louée en émission/
Leased Line calling
Sélection de l’interface de transmission /
DTE interface selection
ON
12345678
RS485 désactivée, RS232 activée/
RS485 disable, RS232 enable
ON
12345678
RS485 activée, RS232 désactivée/
RS485 enable, RS232 disable
RS485
ON
12345678
RS485, 2 fils/ RS485, 2-wire
Ligne Louée 2/4 wire selection/
Leased Line 2/4 wire selection
ON
12345678
Ligne Louée 2 fils/ Leased Line 2-wire
ON
12345678
Ligne Louée 4 fils/ Leased Line 4-wire
Sélection du mode de rappel RTC de la ligne Louée/
Selection PSTN backup of Leased Line
ON
12345678
Mode de rappel de la Ligne Louée désactivé/
Backup of Leased Line disabled
ON
12345678
Mode de rappel de la Ligne Louée activé/
Backup of Leased Line enabled
Sélection du rappel automatique/Selection of answering/
calling mode for PSTN backed up Leased Line
ON
12345678
Réponse/
Answering
ON
12345678
Appel/
Calling
Paramétrage de la configuration à distance/
Remote configuration control
ON
12345678
Utilisation des valeurs mémorisées/
Use stored values
ON
12345678
Configuration à distance activée/
Remote configuration enabled
QUICK START
Modem RTC <=> RS232/RS485
>
Interrupteur DIP S1 / S1 DIP-switch
874_664_b 14/03/07 10:12 Page 4
QUICK START
Modem RTC <=> RS232/RS485
FGB
CONFIGURATION DES INTERRUPTEURS DIP/DIP SWITCH CONFIGURATION
Terminaison de Ligne Louée multipoint/
Multidrop Leased Line termination
>
Interrupteur DIP S3/S3 DIP-switch
ON
12345678
Terminaison désactivée/
Termination disabled
ON
12345678
Terminaison du Récepteur en mode 4 fils/
Termination of Receiver in 4-wire mode
Interface de contrôle de flux de transmission/
Flow control DTE interface
ON
12345678
Utilisation de la valeur mémorisée pour AT&Kn /
Use stored value for AT&Kn
ON
12345678
Activation du contrôle de flux RTS/CTS pour AT&K3/
RTS/CTS flow control enable AT&K3
Paramétrage API/PLC parameter setting
ON
12345678
Utilisation des valeurs mémorisées/
Use stored values
ON
12345678
Paramètres API ATQ1E0&C1&K0&A1/
PLC settings ATQ1E0&C1&K0&A1
ON
12345678
Terminaison de l'Émetteur et du Récepteur en
mode 4 fils /Termination of both Transmitter and
Receiver in 4-wire mode
ON
12345678
Terminaison de l'Émetteur/Récepteur en mode
2 fils et de l'Émetteur en mode 4 fils /
Termination of Transmitter/Receiver in 2-wire
mode and Transmitter in 4-wire mode
Paramétrage des modes fiables/Reliable mode setting
ON
12345678
Utilisation des valeurs mémorisées/
Use stored values
ON
12345678
Mode fiable AT\N0 désactivé /
Reliable mode AT\N0 disable
ON
12345678
Mode fiable AT\N2 activé /
Reliable mode AT\N2 enable
Composition sans accusé de réception/Blind dialing
ON
12345678
Utilisation des valeurs mémorisées/
Use stored values
ON
12345678
Activation de la composition sans accusé de
réception ATX3 /Enable blind dialing ATX3
Raccrochage/ Dial abort
ON
12345678
Utilisation des valeurs mémorisées/
Use stored values
ON
12345678
Raccrochage désactivé AT&A1/
Dial abort disabled AT&A1
Sélection du débit de la ligne et modulation/
Selection of line speed and modulation
ON
12345678
Utilisation des paramètres mémorisés définis par
AT+MS / Use saved parameters defined by AT+MS
ON
12345678
V.21 300
ON
12345678
V.23 1200 hdx
ON
12345678
V.22 1200
ON
12345678
V.22bis 2400
ON
12345678
V.32bis 14400
ON
12345678
V.32bis 4800
ON
12345678
V.32bis 7200
ON
12345678
V.32bis 9600
ON
12345678
V.32bis 12000
ON
12345678
Débit auto/Automatic
line speed
ON
12345678
V.34 19200
ON
12345678
V.34 24000
ON
12345678
V.34 28800
ON
12345678
V.34 33600
>
Interrupteur DIP S4/S4 DIP-switch
Paramétrage repli auto/ Auto retrain control
ON
12345678
Utilisation des valeurs mémorisées/
Use stored values
ON
12345678
Repli auto désactivé AT%E0 /
Auto retrain disabled AT%E0
Paramétrage de la compression de données/
Data compression control
ON
12345678
Utilisation des valeurs mémorisées/
Use stored values
ON
12345678
Compression de données AT%C0 désactivée/
Data compression AT%C0 disabled
Paramétrage DCD, DTR et DSR/ DCD, DTR and DSR control
ON
12345678
Utilisation des valeurs mémorisées/
Use stored values
ON
12345678
DCD et DSR toujours actifs, DTR ignoré.
AT&C0&D0&S0 /DCD and DSR always on, DTR
ignored. AT&C0&D0&S0
Rétablissement du paramétrage d'usine du modem /
Set modem to factory default
ON
12345678
Utilisation des valeurs mémorisées/
Use stored values
ON
12345678
Rétablissement du paramétrage d'usine*/
Restore factory default setting*
* Ne pas laisser S4 : 1 en position « ON » si l’on ne souhaite pas le rétablissement du paramétrage d’usine à chaque mise sous tension. /
Don’t leave S4:1 in ON position if not intending to restore factory setting at every power on.
Terminaison RS485/ RS485 termination
>
Interrupteur DIP S5/S5 DIP-switch
Pas de terminaison/
No termination
ON
1234
Terminaison active en mode 2 fils/
Terminaison enable in 2-wire connection
ON
1234
874_664_b 14/03/07 10:12 Page 1
FGB
CONFIGURATION USINE/FACTORY SETTINGS
ON
12345678
S1
ON
12345678
S2
ON
12345678
S3
ON
12345678
S4 S5
ON
1234
CONNEXIONS/CONNECTIONS
Indicateurs LED
LED Indicators
I/O Entrée/sortie relais
I/O Input /Relay Output
I/O Entrée/sortie relais
I/O Input /Relay Output
Alimentation
Power
RS232 (DTE)
RTC
PSTN
Ligne Louée
Leased Line
RS485
inter_014_a
QUICK START
Modem RTC <=> RS232/RS485
874_664_b 14/03/07 10:12 Page 2
QUICK START
Modem RTC <=> RS232/RS485
Pin Direction* Description
Product marking
3 Entrée/sortie/
T- (A/A’) Transmit /Receive
T-
In/ out 2-wire
4 Entrée/sortie/
T+ (A/A’) Transmit /Receive
T+
In/ out 2-wire
>
RS485
Pin
D-sub
Screw Direction* Description D-sub
terminal description
1 4 Sortie/ Détection de porteuse
de données/
Out Data Carrier Detect (DCD)
2 7 Sortie/ Données reçues/
Out Received Data (RD)
3 8 Entrée/ Données transmises
In Transmitted Data (TD)
4 3 Entrée/ Terminal de données prêt
In Data Terminal Ready (DTR)
5 1 – GND
– Signal Ground (SG)
6 2 Sortie/ Poste de données prêt
Out Data Set Ready (DSR)
7 6 Entrée/ Demande d'émission
In Request To Send (RTS)
8 5 Sortie/ Prêt à émettre
Out Clear To Send (CTS)
9 9 Sortie/ Indicateur d'appel
Out Ring Indicator (RI)
>
RS232 (DTE)
Pin Direction* Description
Product marking
1 Entrée/ AC: Neutral
In DC: –Voltage
2 Entrée/ AC: Line
In DC: +Voltage
>
Alimentation/Power
Pin Direction* Description
Product marking
1 Entrée/In Input + +
2 Entrée/In Input – –
>I/O Entrée/sortie (relais) / I/O Input / Relay Output
1
2
3
4
5
6
7
8
9
Pin
Product marking
Rj-
Screw Direction* Description
Rj-11C
Screw
11C
terminal**
terminal
a
NC
b
Entrée/sortie/
RTC émission/réception
Déconnexion de “broche c”
quand modem décroche/
In/Out PSTN Transmit/ Receive
Disconnects from “pin c”
when the modem goes
Off-Hook
c 2
Entrée/sortie/ RTC émission/réception
In/Out PSTN Transmit/ Receive
LL2
d 1
Entrée/sortie/ RTC émission/réception
In/Out PSTN Transmit/ Receive
LL1
e
Entrée/sortie/
RTC émission/réception
Déconnexion de “broche c”
quand modem décroche/
In/Out PSTN Transmit/ Receive
Disconnects from “pin c”
when the modem goes
Off-Hook
f
NC
>
RTC /PSTN
Pin Direction* Description
Product marking
1 Entrée/sortie/ Contact normalement fermé/ NC
In/out Normal closed contact
2 Entrée/sortie/ Contact commun C
In/ out Common contact
3 Entrée/sortie/
Contact normalement ouvert/
NO
In/ out Normal open contact
Pin Direction* Description
Product marking
1 Sortie/ 4 fils émission/ LL1
Out 4-wire Transmit
Entrée/sortie/ 2 fils réception/émission/
In/Out 2-wire Receive/ Transmit
2 Sortie 4 fils émission/ LL2
Out 4-wireTransmit
Entrée/sortie/ 2 fils réception/émission/
In/Out 2-wire Receive/ Transmit
3 Entrée/ 4 fils réception LL3
In 4-wire Receive
Entrée/sortie/ 2 fils réception/émission,
mode de rappel RTC
Ligne Louée/
In/Out 2-wire Receive/ Transmit at
Leased Line PSTN backup
4 Entrée/ 4 fils réception / LL4
In 4-wire Receive
Entrée/sortie/ 2 fils réception/émission,
mode de rappel RTC
Ligne Louée/
In/Out 2-wire Receive/ Transmit at
Leased Line PSTN backup
>
Ligne Louée / Leased Line
* Flux par rapport au modem / Direction relative to this unit.
** La connexion RTC par borne vissable est la même que la connexion
de la ligne louée / The PSTN screw terminals are shared with 2-wire
Leased Line.
NC = Non connecté / Not Connected.
FGB
CONNEXIONS/CONNECTIONS
www.socomec.com
Réf.: 874_664_b - 03/07
874_664_b 14/03/07 10:12 Page 3
Autres manuels socomec Modem
Manuels Modem populaires d'autres marques
Davicom
Davicom DM562AP Manuel utilisateur
EpiValley
EpiValley TATA indicom SXC-1080 Manuel utilisateur
Zte
Zte WiMAX Manuel utilisateur
Intelimax
Intelimax MA-2060 Manuel utilisateur
SMC Networks
SMC Networks D3CM1604V Manuel d'utilisation et d'entretien
Telstra
Telstra Wi-Fi 4G Advanced Pro X Manuel utilisateur
US Robotics
US Robotics 3453C Manuel utilisateur
MaxTech
MaxTech Plug & Play Internal Voice/FAX/Data/SVD... Manuel utilisateur
Zte
Zte MF823 Manuel utilisateur
Four-Faith
Four-Faith F1403 Manuel utilisateur
Sierra Wireless
Sierra Wireless AIRLINK MP595W Manuel utilisateur
Gemtek
Gemtek WiMAX WIXFBR-103 Manuel utilisateur
