Quick Installation Guide

Installationskurzanleitung

Guide d'installation rapide

Guía de inicio rápido

Guida rapida all'avvio

Snabbinstallation

EZ 3-Click Installation - Barricade™2.4GHz 11 Mbps Wireless Cable/DSL Broadband Router with Print Server

EZ 3-Click Installation - Barricade™2,4 GHz 11 MBit/s Wireless Kabel-/DSL-Breitband-Router mit Printserver

Installation EZ 3-Click - Routeur Barricade™sans fil haut débit Câble/DSL 2.4GHz 11Mbps avec serveur d’impression

Instalación EZ 3-Click - Router de banda ancha de cable/DSL con acceso inalámbrico de 2,4 GHz

y 11 Mbps Barricade™con servidor de impresión

Configurazione guidata EZ 3-Click - Router a banda larga wireless via cavo/DSL 2,4GHz 11 Mbps Barricade™

dotato di Print Server

EZ 3-Click Installation - Barricade™2,4 GHz 11 Mbps trådlös kabel/DSL-bredbandsrouter med skrivarserver

SMC7004AWBR

Barricade™2.4GHz 11 Mbps Wireless

Cable/ DSL Broadband Router with Print Server

Model Number: SMC7004AWBR

Publication Number: 150200006400A

Edition Number: E022002-R01 F1.0

Part Number: 01-750-9819-QIG

Issue: May 2003

BarricadeTM 2.4 GHz 11 Mbps Wireless Cable/DSL Broadband

Router with Print Server

SMC7004AWBR

Thank you for choosing the SMC Networks Barricade™Wireless

Cable/DSL Broadband Router. This EZ Quick Installation Guide

provides simple setup instructions. For more additional

information, see the manual included on the CD-ROM.

Box Contents:

• One Barricade™Wireless Broadband Router

• One Power Adapter

• One Ethernet Cable

• One Quick Installation Guide

• One EZ 3-Click Installation Wizard, Drivers and Documentation

CD-ROM

Before you begin verify the following:

• All of the box contents are included.

• At least one windows-based computer has a CD-ROM Drive*

• You have any additional CAT-5 Ethernet cables required to

connect other computers.

• Each computer has an internal or external Ethernet Network

adapter correctly installed.

• A Cable/DSL modem is installed and the Internet connection

is working on at least one computer.

*Note: A CD-ROM drive is only required if you want to use the EZ 3-Click

Installation Wizard application to configure your Barricade™. The process

can be completed manually through the web interface. Directions are

outlined in the manual.

Contents

English

1 2

Step 1... Unpack

Note: If the PC you are

running this installation

utility from has a static IP

address, you will need to

change the IP settings to

DHCP. For information on

how to do this, please see

the manual.

English 2 - 8

Deutsch 9 - 15

Français 16 -22

Español 23 -29

Italiano 30 -36

Svenska 37 -43

Compliances, Copyright & Notes 44 -48

Once you have all of your computers connected, you are ready

to install the EZ 3-Click Installation Wizard.

• Remove the CD-ROM from the box.

• If the computer is off, turn it on.

• When the computer boots up, insert the CD-ROM into the

CD-ROM drive of the computer that is connected to the

Barricade™.

Note: The screen shown below will appear only if the Autorun feature is

enabled. If the EZ 3-Click Installation Wizard does not start automatically,

follow the steps below to start the program:

1. Double-click the [My Computer] icon.

2. Double-click on CD-ROM or Compact Disc icon to view the

contents of the CD.

3. Click on the [EZ Install] Icon to launch the program.

English

Connect all of the computers that you want to have share your

Internet connection. This is necessary to detect that each device

is properly connected. It is safe to connect and disconnect

Ethernet cables from your computer(s), Barricade™, or broadband

modem when it is turned on.

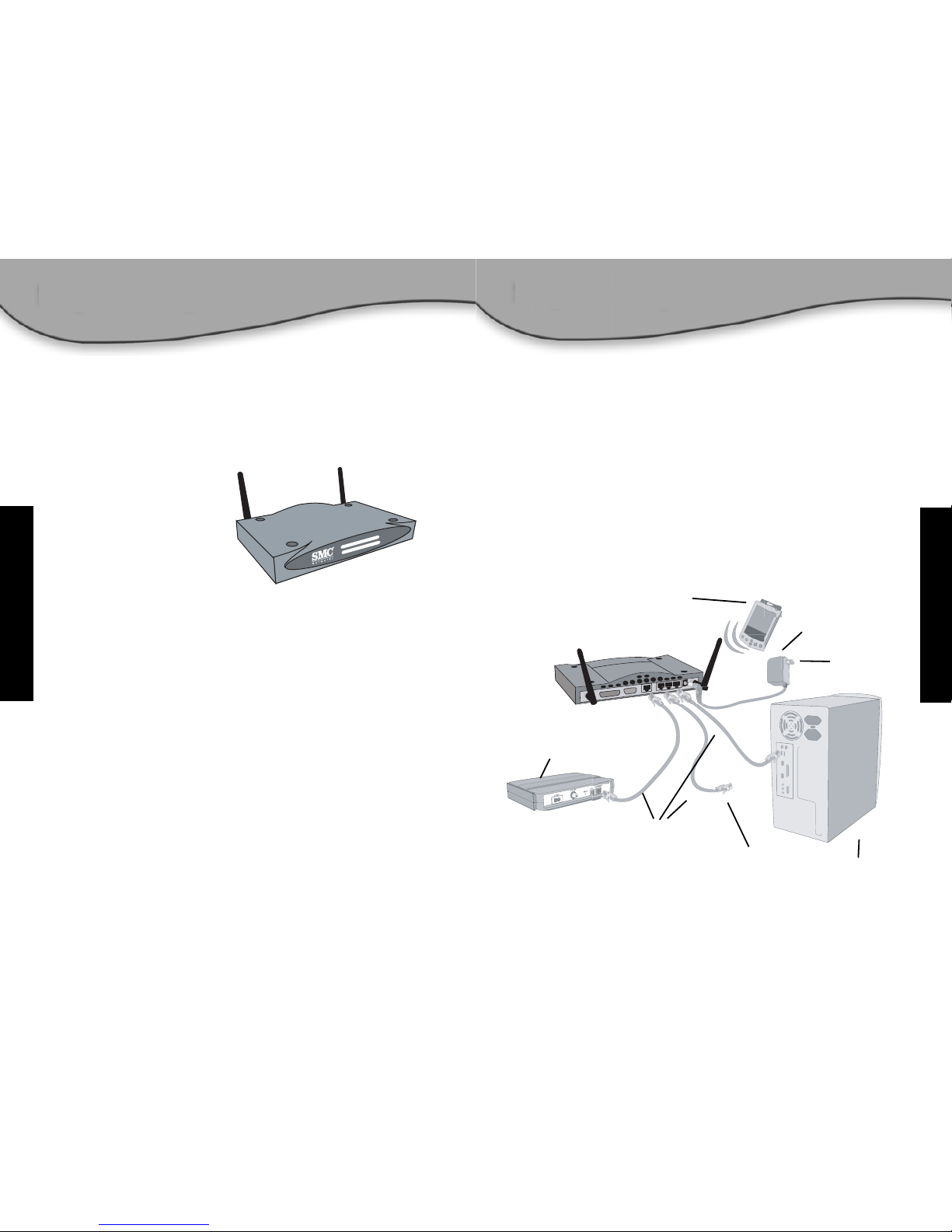

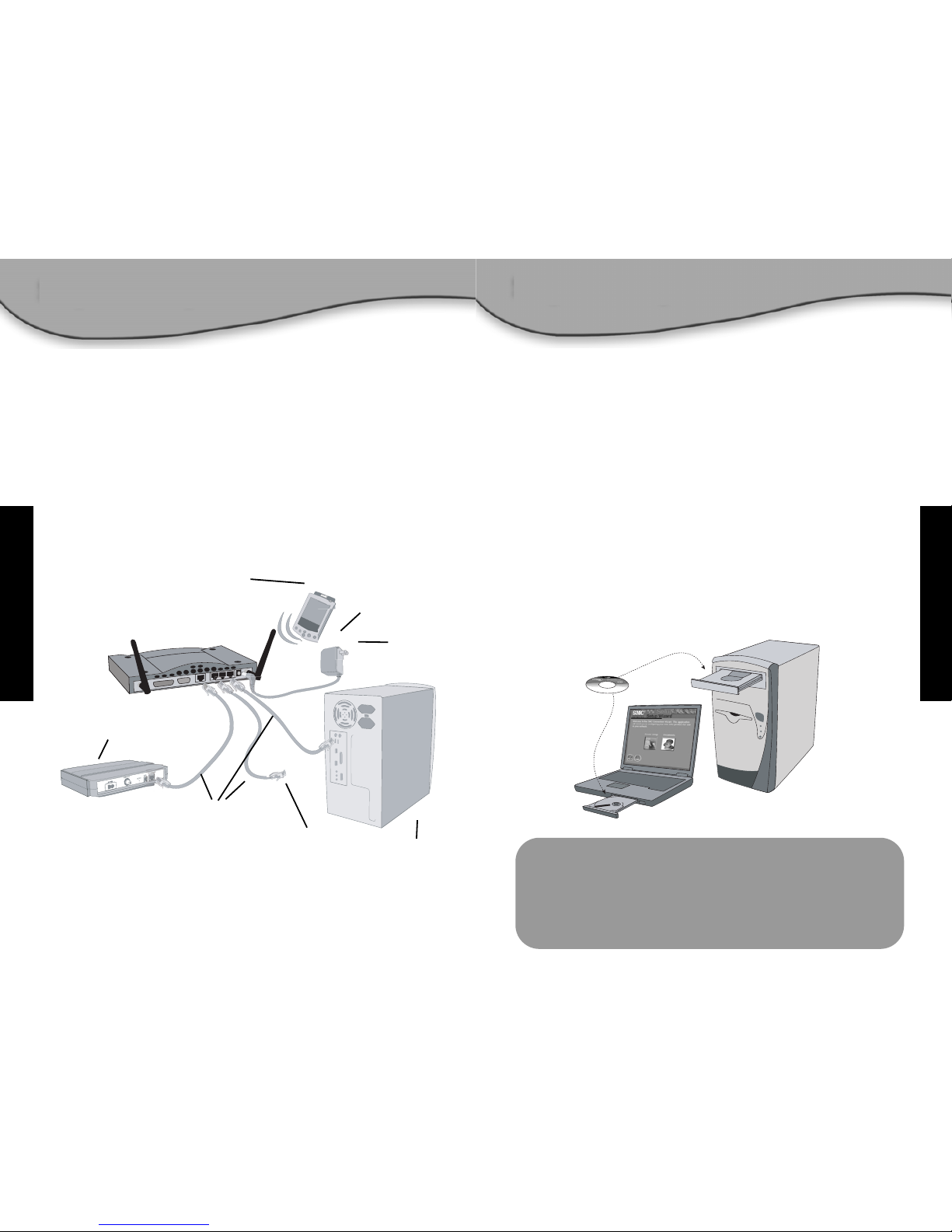

Use the diagram below to assist you with setting up your network.

Note: Please use standard Category 5 (CAT-5) Ethernet cables with RJ-45

connectors.

Step 2... Get Connected

Computer One

Power Adapter

Broadband

Modem(Cable/DSL)

Ethernet

Cables

To Computer

Two

To AC Wall

Outlet

PDA with

Wireless Compact

Flash Card

Step 3... Begin

MMaacciinnttoosshh UUsseerrss!!

If you are setting up the Barricade™Router in an ALL

Macintosh network, please see Appendix A for specialized

directions on configuring and setting up the Barricade™

manually. The EZ 3-Click Installation Wizard is not compatible

with the MacOS.

Configuring Your Macintosh Computer

Once you have connected the Barricade™Router to your Broadband

modem, then connect your Macintosh to the Barricade™, you are

ready to configure your computer to connect to your Barricade™.

Once you have connected these devices, using CAT-5 Ethernet

cabling, please check the Barricade™port lights to verify that

you have a good connection.

• The WAN light verifies that you have good connection from your

broadband modem to the Barricade™.

• The PORT light verifies that you have a good connection

between a computer and the Barricade™. This light will also

display the connection speed (10Mbps or 100Mbps).

If you connect all the devices together and don’t get a valid

WAN / PORT light status, then please check the cables.

Once you have verified that you have a good network connection

to all of your devices, then you will need to check your computers

network settings. To do this, please follow the following steps:

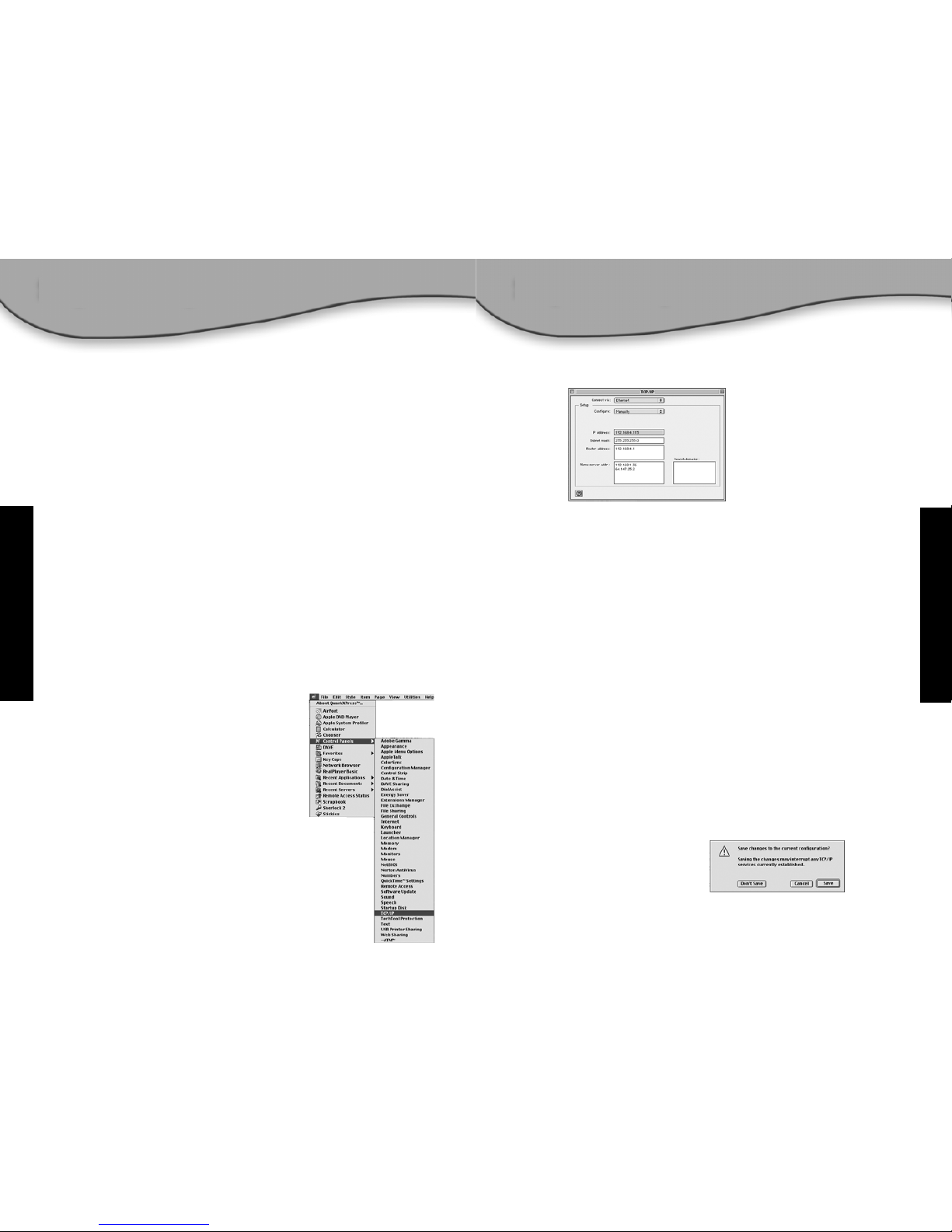

Step 1 - Configure TCP/IP Settings

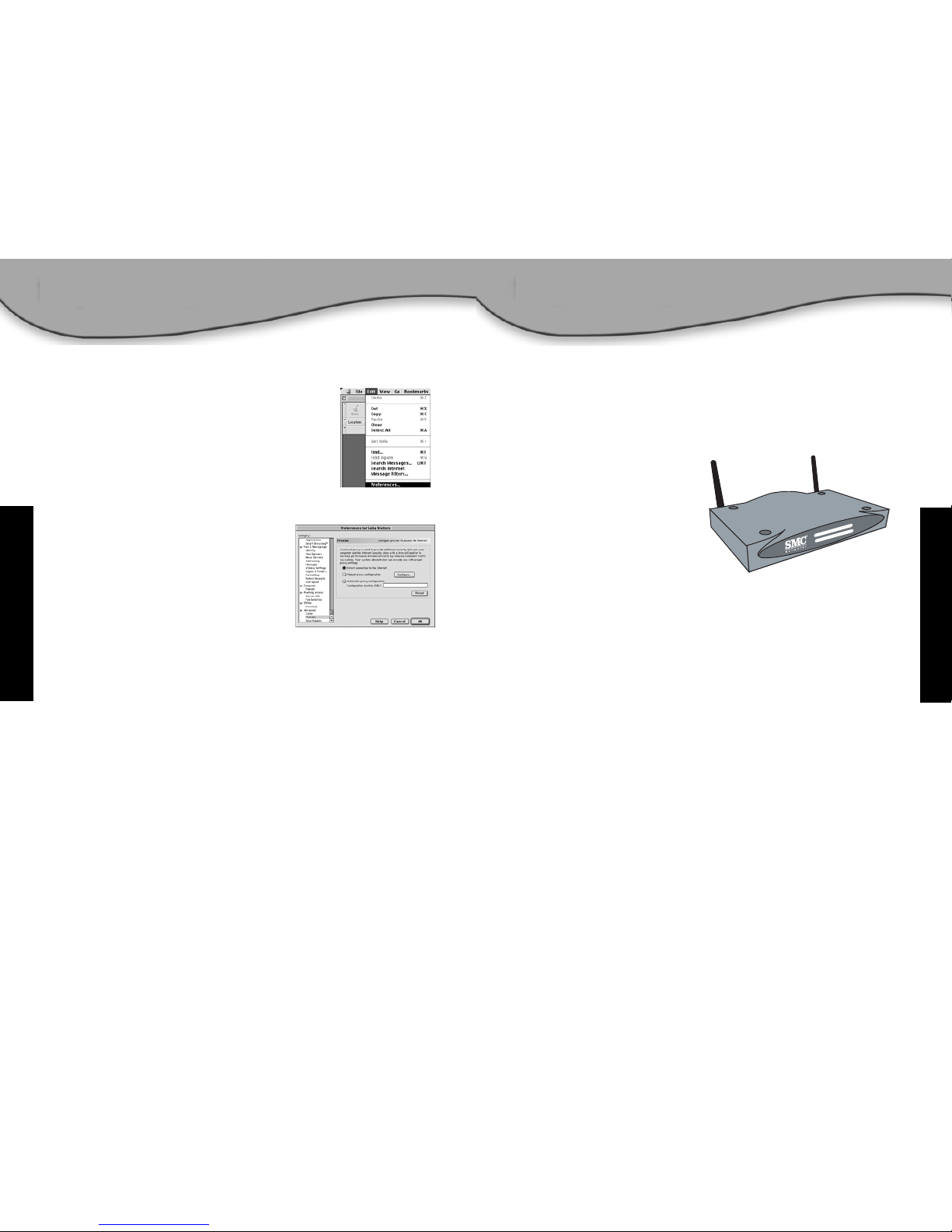

1. Pull down the Apple Menu, then click

the [Control Panels] option and select

[TCP/IP].

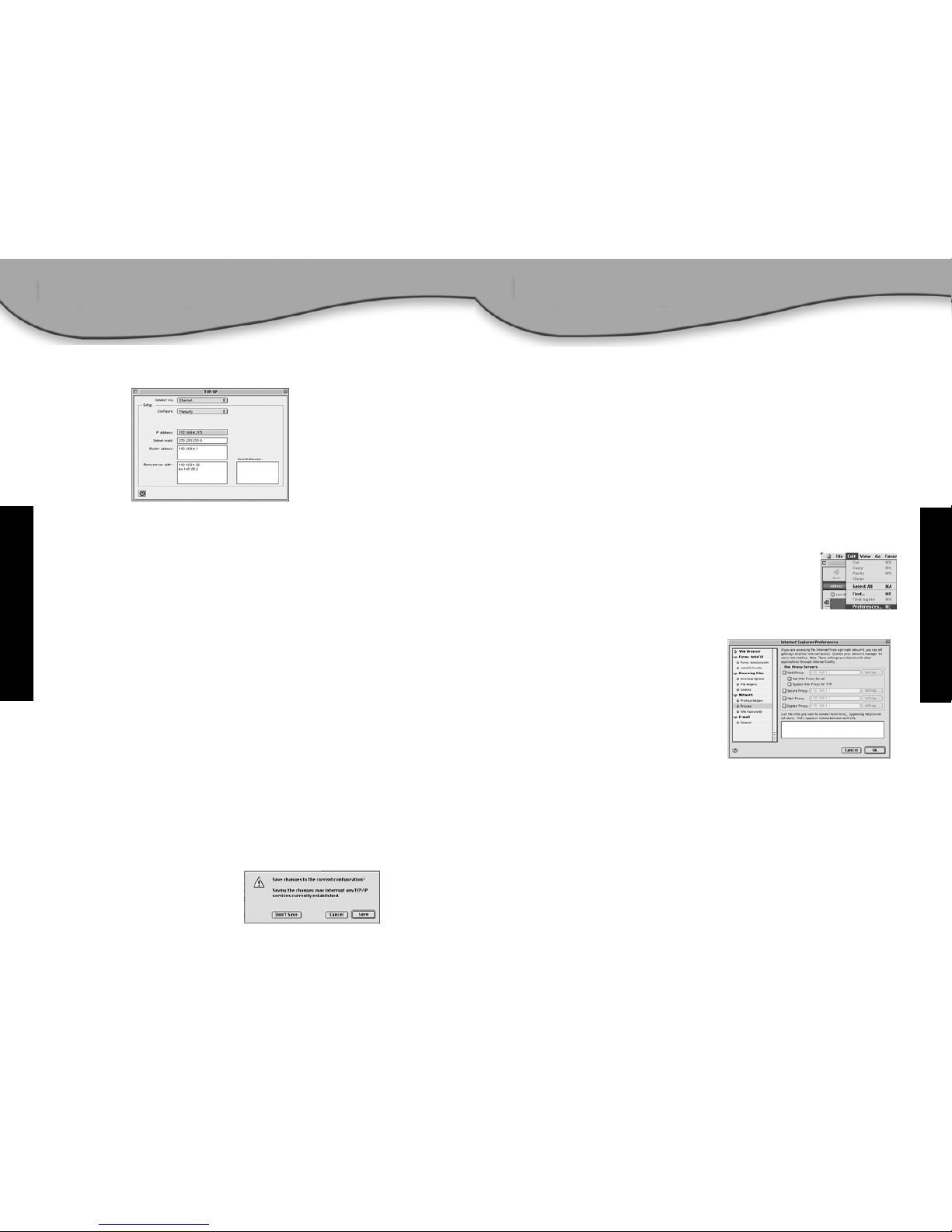

2. In the TCP/IP dialog box, make sure that [Ethernet] is selected

in the [Connect Via:] field.

If the [Using DHCP Server] is already selected in the [Configure]

field, then your computer is already configured for a DHCP

connection. Please verify your IP information against the

information outlined below:

• IP address is now 192.168.2.xxx (Where xxx is a number

from 1-253).

• Subnet Mask is 255.255.255.0.

• Default Gateway is 192.168.2.1.

If you have that information listed in your IP information then

you are ready to configure the Barricade™. Please go to:

Step 2 – Disable HTTP Proxy.

If not, then please continue with the steps below.

3. Set the [Configure] option to [Using DHCP Server], then close

the TCP/IP dialog box and you will be prompted to save the

settings.

4. Click the [Save] button to save the new changes.

English

5 6

Step 2 - Disable HTTP Proxy

Once you have a valid IP address on your computer, you are ready

to configure the Barricade™for your Internet Provider. Before you

can access the web-based administration page, you will need to

verify that the HTTP Proxy feature of your Web browser is disabled.

To do this, please follow the steps below depending

on the browser you are using.

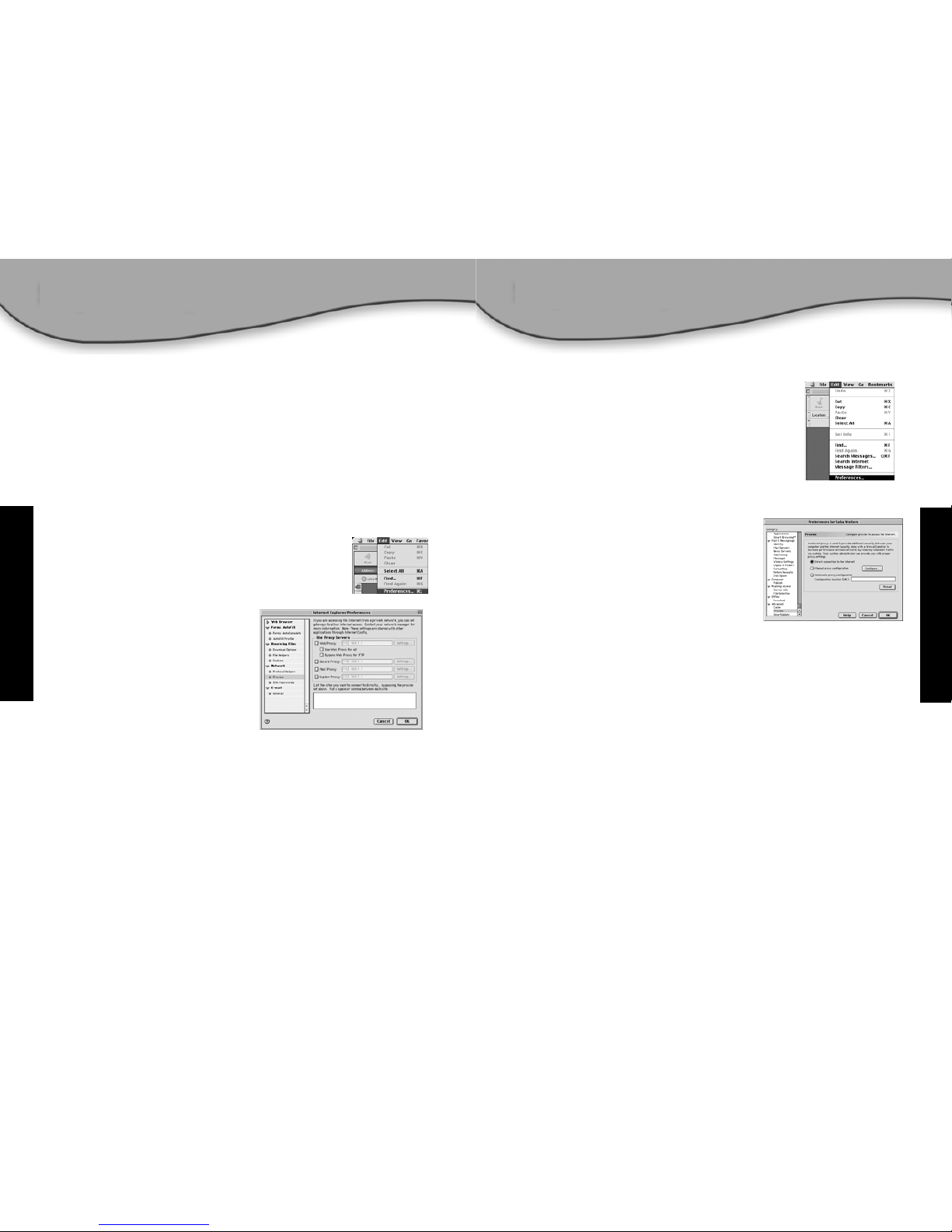

Internet Explorer

1. Open Internet Explorer and click [Stop].

Click [Edit] and select [Preferences].

2. In the Internet Explorer

Preferences window, under

Network, select [Proxies].

3. Uncheck all checked boxes

and click [OK].

English

Netscape

1. Open Netscape and click [Stop].

Click [Edit] and select [Preferences].

2. In the [Preferences] dialog box, on the

left-hand column labeled [Category],

click the [Advanced] option.

3. Under the [Advanced] category, select

the [Proxies] option.

4. Select [Direct Connection to the

Internet] option and click [OK].

Step 3 – Configure the Barricade™

When you can access the web-based Administration page, follow

the configuration steps outlined in the manual. Because the

Barricade™uses a platform-independent design, the configuration

for Windows-based machines is the same for computers running on

Apple OS.

7 8

BarricadeTM 2,4 GHz 11 MBit/s Wireless Kabel-/DSL-Breitband-

Router mit Printserver

SMC2804AWBR

Danke, dass Sie sich für den Barricade™Wireless Kabel-/DSL-

Breitband-Router von SMC Networks entschieden haben. Dieses

Handbuch enthält eine einfache Konfigurationsanleitung. Weitere

Informationen finden Sie im Handbuch auf der CD-ROM.

Lieferumfang:

• Ein Barricade™Wireless Breitband-Router

• Ein Netzteil

• Ein Ethernet-Kabel

• Eine Installationskurzanleitung

• Eine CD-ROM mit EZ 3-Click-Installationsassistent, Treibern und

Dokumentation

Prüfen Sie vor Beginn Folgendes:

• Der Packungsinhalt ist vollständig.

• Mindestens ein Windows-basierter Computer verfügt über

ein CD-ROM-Laufwerk.*

• Sie verfügen über alle zusätzlichen Ethernet-Kabel (Kat. 5), die

für den Anschluss an andere Computer erforderlich sind.

• An jedem Computer ist ein interner oder externer Ethernet-

Netzwerkadapter ordnungsgemäß installiert.

• Ein Kabel-/DSL-Modem ist installiert und mindestens ein

Computer hat eine Internet-Verbindung.

*Hinweis: Ein CD-ROM-Laufwerk ist nur erforderlich, falls Sie Ihren

Barricade™mit dem EZ 3-Click-Installationsassistent konfigurieren möchten.

Der Prozess kann manuell über die Web-Schnittstelle beendet werden.

Anweisungen hierzu finden Sie im Handbuch.

Schließen Sie alle Computer an, die Ihre Internet-Verbindung

nutzen sollen. Dies ist notwendig, um zu prüfen, ob alle Geräte

ordnungsgemäß angeschlossen sind. Sie können Ethernet-Kabel

problemlos mit Ihrem Computer bzw. mit Ihren Computern, Ihrem

Barricade™oder Breitbandmodem verbinden oder die Verbindung zu

diesen trennen, während diese Geräte eingeschaltet sind.

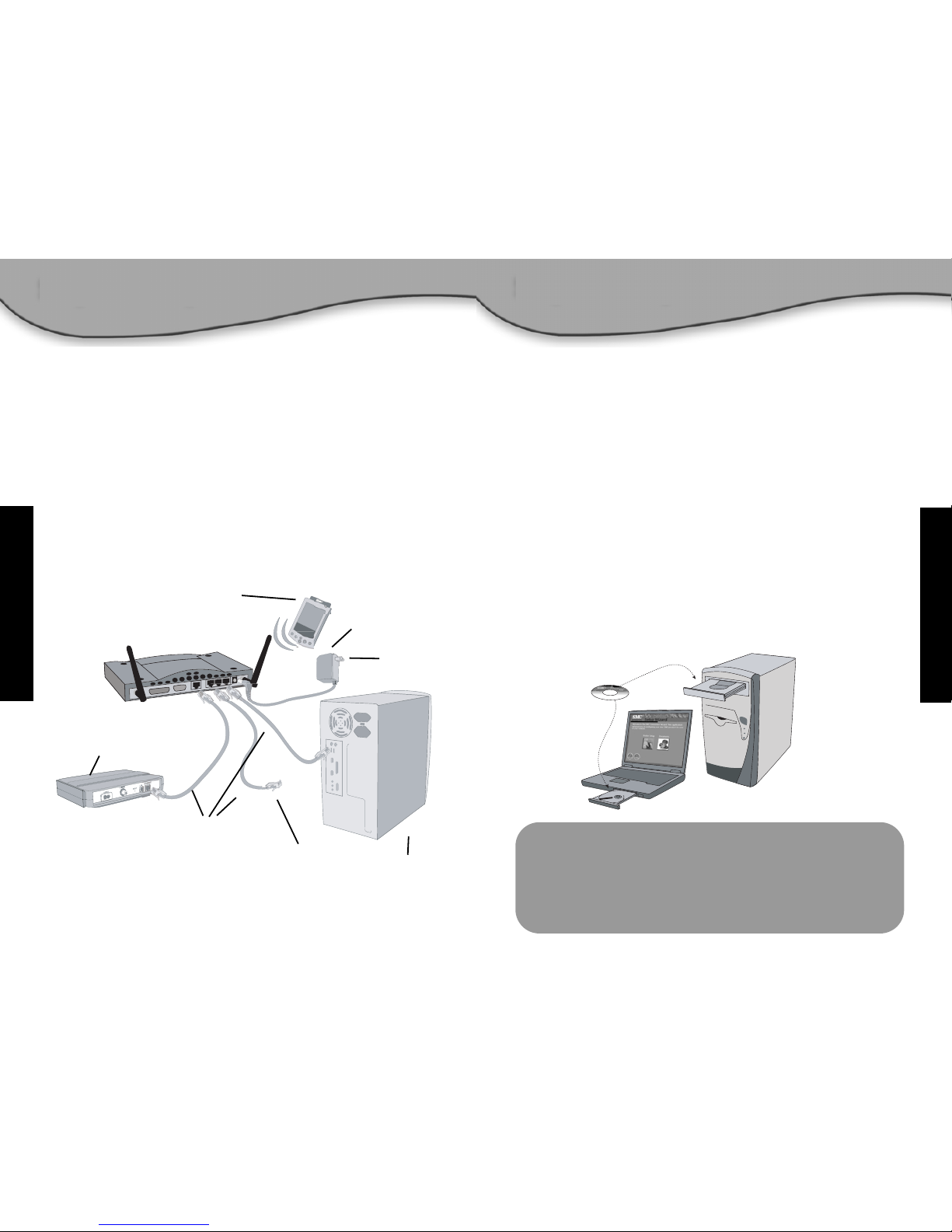

Richten Sie Ihr Netzwerk mit Hilfe des nachstehenden Diagramms ein.

Hinweis: Bitte verwenden Sie Ethernet-Standardkabel der Kategorie 5

(CAT-5) mit RJ-45-Steckern.

Deutsch

Schritt 1... Auspacken

Hinweis: Wenn der PC, von

dem Sie dieses Installations-

hilfsprogramm ausführen, über

eine statische IP-Adresse

verfügt, müssen Sie die IP-

Einstellungen in DHCP ändern.

Weitere Informationen zu den

hierzu erforderlichen Schritten

finden Sie im Handbuch.

Erster Computer

Netzteil

Breitbandmodem

(Kabel/DSL)

Ethernet-

Kabel

Zum zweiten

Computer

Zur

Netzsteckdose

PDA mit

Wireless Compact

Flash-Karte

Schritt 2... Anschließen

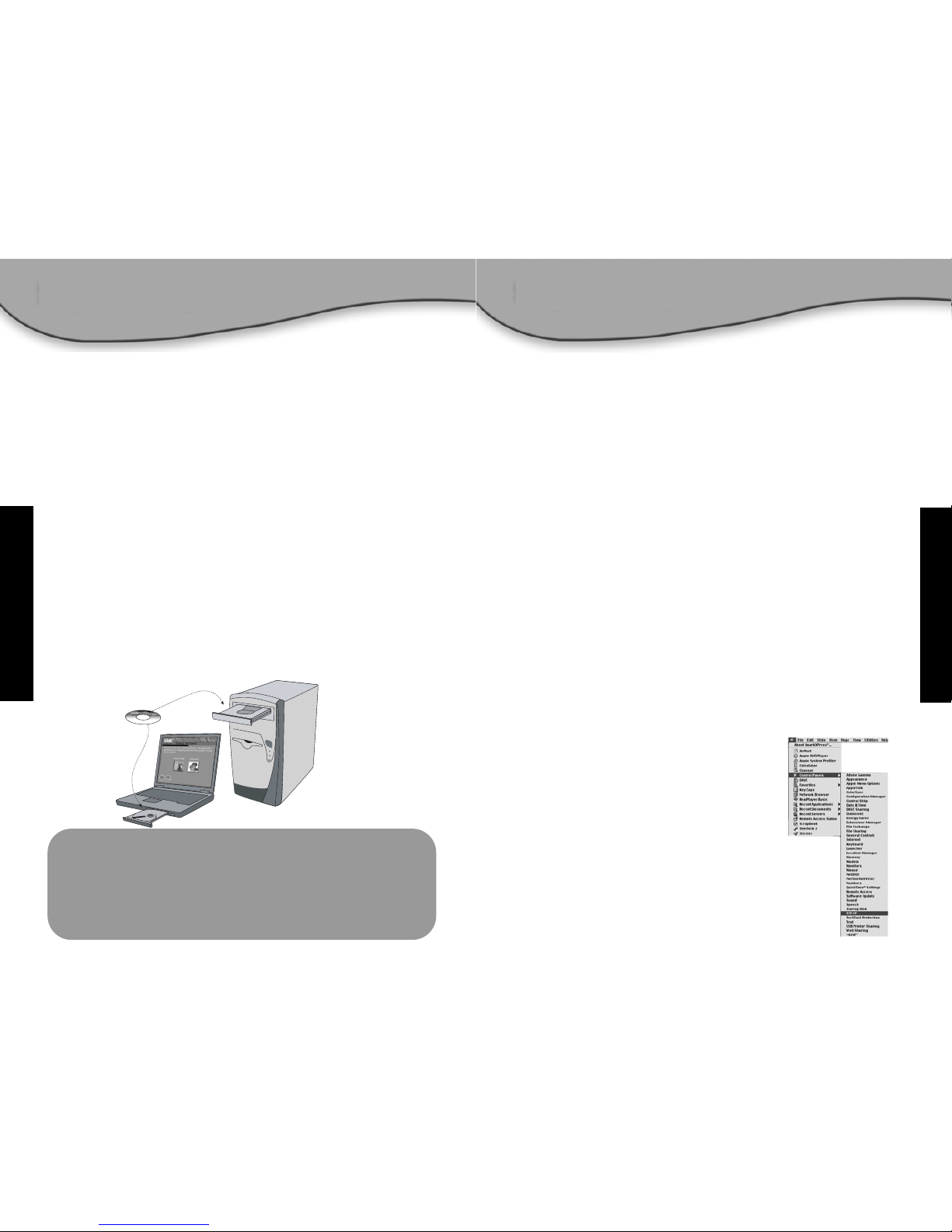

Wenn Sie alle Computer verbunden haben, können Sie

den EZ3-Click-Installationsassistenten installieren.

• Nehmen Sie die CD-ROM aus dem Paket.

• Wenn der Computer ausgeschaltet ist, schalten Sie ihn ein.

• Legen Sie die CD-ROM beim Start des Computers in das

CD-ROM-Laufwerk des Computers ein, der mit dem Barricade™

verbunden ist.

Hinweis: Der Bildschirm unten wird nur angezeigt, wenn die Autostart-

funktion aktiviert ist. Wenn der EZ 3-Click-Installationsassistent nicht

automatisch startet, befolgen Sie die unten aufgeführten Schritte, um

das Programm zu starten:

1. Doppelklicken Sie auf das Symbol [My Computer] (Arbeitsplatz)

auf Ihrem Desktop.

2. Doppelklicken Sie auf die CD-ROM- oder das CD-Symbol,

um den Inhalt der CD anzuzeigen.

3. Klicken Sie auf [EZ Install] (Installation), um das Programm

zu starten.

Konfiguration Ihres Macintosh-Computers

Nachdem Sie den Barricade™Router mit Ihrem Breitbandmodem und

dann Ihren Macintosh mit dem Barricade™verbunden haben, können

Sie Ihren Computer für die Verbindung zu Ihrem Barricade™konfi-

gurieren.

Nachdem Sie diese Geräte mit Ethernet-Kabel (Kat. 5) verbunden

haben, prüfen Sie bitte die Port-LEDs des Barricade™, um zu prüfen,

ob eine gute Verbindung besteht.

• Die WAN-LED zeigt an, dass zwischen dem Breitbandmodem

und dem Barricade™eine gute Verbindung besteht.

• Die PORT-LED zeigt an, dass zwischen einem Computer und dem

Barricade™eine ordnungsgemäße Verbindung besteht. Diese LED

zeigt zudem die Verbindungsgeschwindigkeit an (10 Mbit/s oder

100 Mbit/s).

Wenn Sie alle Geräte miteinander verbinden und keinen

ordnungsgemäßen WAN-/PORT-LED-Status erhalten, prüfen

Sie bitte die Kabel.

Wenn Sie sichergestellt haben, dass zu all Ihren Geräten eine

ordnungsgemäße Netzwerkverbindung hergestellt wurde, müssen

Sie die Netzwerkeinstellungen Ihres Computers überprüfen. Führen

Sie hierzu die folgenden Schritte aus:

Schritt 1. Konfiguration der TCP/IP-

Einstellungen

1. Öffnen Sie das Menü [Apple], klicken Sie

auf [Control Panels] (Kontrollfelder) und

wählen Sie dann [TCP/IP] aus.

Deutsch

HHiinnwweeiiss ffüürr MMaacciinnttoosshh--BBeennuuttzzeerr::

Wenn Sie den Barricade™in einem Netzwerk mit aus-

schließlich Macintosh-Computern einrichten, lesen Sie bitte

in Anhang A die speziellen Anweisungen zur manuellen

Konfiguration und Einrichtung des Barricade™. Der EZ 3-Click-

Installationsassistent ist nicht mit MacOS kompatibel.

Schritt 3... Anfangen

11 12

2. Vergewissern Sie sich, dass im Dialogfeld [TCP/IP] die Option

[Ethernet] im Feld [Connect Via:] (Verbindung) ausgewählt ist.

Wenn die Option [Using DHCP Server] (DHCP Server) bereits im

Feld [Configure] (Konfigurationsmethode) ausgewählt ist, ist Ihr

Computer bereits für eine DHCP-Verbindung konfiguriert. Bitte

vergleichen Sie Ihre IP-Informationen mit den unten aufgeführten

Informationen:

• Die IP-Adresse ist jetzt 192.168.2.xxx (xxx ist hierbei eine Zahl

von 1-253).

• Die Subnetzmaske (Subnet Mask) ist 255.255.255.0.

• Der Standardgateway (Default Gateway) ist 192.168.2.1.

Wenn diese Informationen bei Ihren IP-Informationen aufgelistet

werden, können Sie den Barricade™konfigurieren. Bitte fahren Sie

mit folgendem Schritt fort: Schritt 2. Deaktivieren des HTTP-Proxy.

Fahren Sie andernfalls mit den nachstehenden Schritten fort.

3. Setzen Sie die Option [Configure] (Konfigurationsmethode)

auf [Using DHCP Server] (DHCP Server) und schließen Sie das

Dialogfeld [TCP/IP]. Anschließend werden Sie aufgefordert,

die Einstellungen zu speichern.

4. Klicken Sie auf [Save] (Sichern), um die neuen Änderungen

zu speichern.

Schritt 2. Deaktivieren des HTTP-Proxy

Wenn Sie über eine gültige IP-Adresse für Ihren Computer

verfügen, können Sie den Barricade™für Ihren Internet-Anbieter

konfigurieren. Bevor Sie auf die Web-basierte Administrationsseite

zugreifen können, müssen Sie sich vergewissern, dass die HTTP-

Proxy-Funktion Ihres Web-Browsers deaktiviert ist. Führen Sie

hierzu bitte je nach dem von Ihnen verwendeten Browser die

entsprechenden Schritte aus.

Internet Explorer

1. Öffnen Sie den Internet Explorer und klicken

Sie auf die Schaltfläche [Stop] (Abbrechen).

Klicken Sie auf [Tools] (Extras) und anschließend

auf [Internet Options] (Einstellungen).

2. Wählen Sie im Fenster

[Preferences] (Einstellungen)

unter [Network] (Netzwerk) die

Option [Proxies] (Proxys) aus.

3. Deaktivieren Sie alle Optionen

und klicken Sie auf [OK].

Deutsch

13 14

Netscape

1. Öffnen Sie den Netscape-Browser und klicken

Sie auf die Schaltfläche [Stop] (Abbrechen).

Klicken Sie auf [Edit] (Bearbeiten) und wählen

Sie [Preferences] (Einstellungen).

2. Wählen Sie im Dialogfeld [Preferences]

(Einstellungen) in der linken Spalte [Category]

(Kategorie) die Option [Advanced] (Erweitert).

3. Wählen Sie in der Kategorie [Advanced]

(Erweitert) die Option [Proxies]

(Proxys) aus.

4.Wählen Sie [Direct Connection to the

Internet] (Direkte Verbindung zum

Internet) aus und klicken Sie auf [OK].

Schritt 3 – Konfiguration des Barricade™

Wenn Sie auf die Web-basierte Administrationsseite zugreifen

können, führen Sie die im Handbuch aufgeführten Konfigurations-

schritte aus. Da der Barricade™ein plattformunabhängiges Design

besitzt, sind die Konfigurationsschritte für Windows-basierte und

Mac OS Computer identisch.

Français

Deutsch

Routeur Barricade™sans fil haut débit Câble/DSL 2.4GHz 11Mbps

avec serveur d’impression

SMC7004AWBR

Merci d’avoir choisi le routeur Barricade™sans fil haut débit

Câble/ DSL de SMC Networks. Ce Guide d’installation rapide fournit des

instructions d’installation simples. Pour plus d’informations, consultez

le manuel présent sur le CD-ROM.

Contenu de l’emballage :

• Un routeur Barricade™haut débit sans fil

• Un cordon d’alimentation

• Un câble Ethernet

• Un Guide d’installation rapide

• Un CD-ROM contenant l’assistant EZ 3-Click Installation Wizard,

les drivers et la documentation

Avant de commencer, vérifiez les points suivants :

• Le contenu de l’emballage doit être complet.

• Un ordinateur sous Windows au moins doit disposer d’un lecteur

de CD-ROM*.

• Vous devez disposer de tous les câbles Ethernet CAT-5

supplémentaires éventuellement nécessaires à la connexion

d’autres ordinateurs.

• Chaque ordinateur doit disposer d’une carte réseau Ethernet

interne ou externe correctement installée.

• Un modem câble/DSL doit être installé et la connexion Internet

doit fonctionner sur au moins un ordinateur.

*Remarque : un lecteur de CD ROM n’est nécessaire que si vous souhaitez

utiliser l’application EZ 3-Click Installation Wizard pour configurer votre

routeur Barricade™. L’opération peut être effectuée manuellement au travers

de l’interface Web. Des instructions sont fournies dans le manuel.

15 16

Remarque : si le PC à partir

duquel vous exécutez cet utilitaire

d’installation est doté d’une adresse

IP statique, vous devrez paramétrer

IP en DHCP.

Pour des informations sur la manière

de procéder, consultez le manuel.

Étape 1… Déballez

Connectez tous les ordinateurs qui devront bénéficier du partage

de votre connexion Internet. Cette opération est nécessaire pour

détecter que chaque périphérique est correctement raccordé. Vous

pouvez sans danger connecter et déconnecter les câbles Ethernet

des ordinateurs, du routeur Barricade™ou du modem haut débit

lorsque ceux-ci sont sous tension.

Aidez-vous du schéma ci-dessous pour installer votre réseau.

Remarque : utilisez des câbles Ethernet standard de catégorie 5 (CAT-5)

avec des connecteurs RJ-45.

Français

Lorsque vos ordinateurs sont tous connectés, vous êtes prêt

à installer l’assistant EZ 3-Click Installation Wizard.

• Retirez le CD-ROM de son boîtier.

• Si l’ordinateur est éteint, allumez-le.

• Lorsque l’ordinateur a démarré, insérez le CD-ROM dans

le lecteur de CD-ROM de l’ordinateur connecté au routeur

Barricade™.

Remarque : l’écran présenté ci-dessous n’apparaît que si la fonction de

démarrage automatique est activée. Si l’assistant EZ 3-Click Installation

Wizard ne démarre pas automatiquement, effectuez les étapes ci-dessous

pour le faire démarrer.

1. Double-cliquez sur l’icône [My Computer] (Poste de travail).

2. Double-cliquez sur l’icône de CD-ROM ou de disque compact

pour voir le contenu du CD-ROM.

3. Cliquez sur l’icône [EZ Install] pour lancer le programme.

Ordinateur 1

Prise

d’alimentation

Modem haut débit

(Câble/DSL)

Câbles

Ethernet

Vers

Ordinateur 2

Vers la prise

secteur murale

PDA avec

carte Compact Flash

sans fil

UUttiilliissaatteeuurrss ddee MMaacciinnttoosshh !!

Si vous installez le routeur Barricade™dans un réseau

spécifiquement Macintosh, consultez l’annexe A pour des

directives spéciales sur la configuration et l’installation

manuelles du routeur Barricade™. L’assistant EZ 3-Click

Installation Wizard n’est pas compatible avec MacOS.

17 18

Étape 2… Connectez Étape 3… Démarrez

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels SMC Networks Routeur sans fil

SMC Networks

SMC Networks WBR11S-3GN Manuel utilisateur

SMC Networks

SMC Networks Barricade SMC7008ABR Manuel utilisateur

SMC Networks

SMC Networks barricade SMCWBR14-G2 Manuel utilisateur

SMC Networks

SMC Networks WGBR14-N - annexe 1 Manuel utilisateur

SMC Networks

SMC Networks SMCWBR14S-N5 Manuel utilisateur

SMC Networks

SMC Networks BR14VPN - annexe 1 Manuel utilisateur

SMC Networks

SMC Networks THE BARRICADE SMCWBR14S-N4 Manuel utilisateur

SMC Networks

SMC Networks 7904WBRA2 Manuel utilisateur

SMC Networks

SMC Networks SMC7904WBRA-N2 Manuel utilisateur

SMC Networks

SMC Networks Barricade SMCWBR 14-GM Manuel utilisateur

SMC Networks

SMC Networks Barricade SMC2804WBR Manuel utilisateur

SMC Networks

SMC Networks BR24Q Manuel utilisateur

SMC Networks

SMC Networks Barricade SMC7908VoWBRA2 Manuel utilisateur

SMC Networks

SMC Networks Barricade SMCWBR14-G Manuel utilisateur

SMC Networks

SMC Networks 7908VOWBRB - annexe 2 Manuel utilisateur

SMC Networks

SMC Networks Barricade SMC7908VoWBRA Manuel utilisateur

SMC Networks

SMC Networks 7004VBR Manuel utilisateur

SMC Networks

SMC Networks WBR14S-3GN Manuel utilisateur

SMC Networks

SMC Networks 7904BRA FICHE Manuel utilisateur

SMC Networks

SMC Networks Barricade SMC7908VoWBRA Manuel utilisateur

SMC Networks

SMC Networks Barricade SMCWGBR14-N Manuel utilisateur

SMC Networks

SMC Networks Barricade g SMC7804WBRA Manuel utilisateur

SMC Networks

SMC Networks SMC7004WFW Manuel utilisateur

SMC Networks

SMC Networks SMC7904WBRAS-N2 V2 - QUICK Manuel utilisateur

Manuels Routeur sans fil populaires d'autres marques

Milesight

Milesight UG67 Manuel utilisateur

Airlogic

Airlogic AirSync Class 1 Manuel du propriétaire

Samsung

Samsung WCH730B Manuel utilisateur

TELEFONICA

TELEFONICA USB Adapter Manuel utilisateur

NETGEAR

NETGEAR PowerLINE WiFi 1000 Series Manuel utilisateur

Askey

Askey RAC2V1K Manuel utilisateur

Alloy

Alloy WLF2454AP-S Manuel utilisateur

TP-Link

TP-Link TL-WR542G Manuel utilisateur

NETGEAR

NETGEAR WNR2000v4 Manuel utilisateur

Hama

Hama 53120 Manuel utilisateur

Intellinet

Intellinet 524582 Manuel utilisateur

Asus

Asus RT-N10P Manuel utilisateur

D-Link

D-Link DIR-506L Manuel utilisateur

Sapido

Sapido GR297n Manuel utilisateur

Asus

Asus DSL-N55U Manuel utilisateur

AMTC

AMTC WR7502 Manuel utilisateur

Compaq

Compaq CP-2W - iPAQ Connection Point Manuel utilisateur

Draytek

Draytek Vigor2120 Series Manuel utilisateur
