Sirius Satellite Radio SLT972 Guide de démarrage rapide
ISTRUZIONI PER INSTALLAZIONE USO E MANUTENZIONE
INSTALLATION, USE AND MAINTENANCE INSTRUCTION
IT
GB
SLT972 - SLT974 - SLT979
INFORMAZIONI TECNICHE
TECHNICAL INFORMATION
INFORMAZIONI COMMERCIALI PER I CONSUMATORI
COMMERCIAL INFORMATION FOR THE CONSUMER
2
3
3
2
1
4
5
7
8
6
9
4
5
11
10
12
6
14
13
INDICE
Avvertenze
Sistema d’uso
Installazione
Funzionamento
Manutenzione
IT
7
- I bambini non devono giocare
con l’apparecchio.
- la pulizia e la manutenzione
non devono essere eseguite da
bambi ni senza supervisione.
- Se il cavo di alimentazione è
danneggiato, esso deve essere
sosti tuito da un cavo o da un as-
semblaggio speciale, disponibili
presso il costruttore o il suo ser-
vizio assistenza tecnica.
- Il locale deve disporre di ade-
guata ventilazione quando si
utilizza la cappa da cucina con-
temporaneamente con altri ap-
parecchi che impiegano gas o
altri combustibili (non si applica
agli apparecchi che si limitano a
scaricare nuovamente l’aria nel
locale);
- Esiste la possibilità di incendio
qualora le operazioni di pulizia
non vengano effettuate secondo
quanto indicato nelle istruzioni;
- Non preparare alimenti ambé
sotto la cappa da cucina.
ATTENZIONE: Le parti accessi-
bili possono scottare se utilizzate
in concomitanza con gli apparec-
chi di cottura.
AVVERTENZE
L’uscita aria dell’apparecchio, non
deve essere collegata ad un con-
dotto usato per lo scarico di altri
fumi quali impianti di riscaldamen-
to, scaldabagni, ecc..
Per l’emissione all’esterno dell’aria
rispettare le norme vigenti.
L’alimentazione per il motore della
centralina avviene tramite la cap-
pa posta in cucina.
Prima del collegamento elettrico
assicurarsi che i valori di tensione
dell’abitazione corrispondano con
quelli delle traghette dati elettrici
dell’apparecchio.
Prima di procedere a qualsiasi
tipo di operazione di pulizia o ma-
nutenzione assicurarsi che l’appa-
recchio sia scollegato dalla rete
elettrica.
Una buona manutenzione garanti-
sce un buon funzionamento ed un
buon rendimento nel tempo.
Tutti i modelli sono in classe I per-
tanto necessitano di collegamento
a terra.
- Questo apparecchio può essere
utilizzato da bambini di età pari o
superiore a 8 anni e da persone
con ridotte capacità siche, sen-
soriali o mentali o mancanza di
esperienza e conoscenza se sono
stati sottoposti a supervisione o
istruzione sull’uso dell’apparec-
chio in modo sicuro e comprendo-
no pericoli coinvolti.
8
VERSIONI D’USO
APERTURA PANNELLI
E’ possibile aprire i pannelli di copertura dei ltri
antigrasso tirandoli delicatamente come indicato
in g. 1.
Per un adeguato funzionamento si consiglia di in-
stallare il prodotto ad una distanza massima, dal
livello del pavimento, di 2000 - 2100 mm.
Prima di procedere nell’installazione dell’appa-
recchio vericare che tutti i componenti non siano
danneggiati, in caso contrario contattare il riven-
ditore e non proseguire con l’installazione.
Utilizzare un tubo di evacuazione aria che abbia
la lunghezza massima non superiore a 5 metri.
- Limitare il numero di curve nella canalizzazio-
ne poiché ogni curva riduce l’efcienza di aspi-
razione equiparata a 1 metro lineare. (Es: se si
utilizzano n°2 curve a 90°, la lunghezza della ca-
nalizzazione non dovrebbe superare i 3 metri di
lunghezza).
- Evitare cambiamenti drastici di direzione.
- Utilizzare un condotto con diametro da
150mm/200mm costante per tutta la lunghezza.
- Utilizzare un condotto di materiale approvato
normativamente.
9
INSTALLAZIONE
SLT972_4V - SLT974_4V
SLT979_4V
Estrarre il prodotto dalla confezione e collocarlo
su una supercie adatta: suggeriamo di usare un
morbido materiale, come una spugna o un panno.

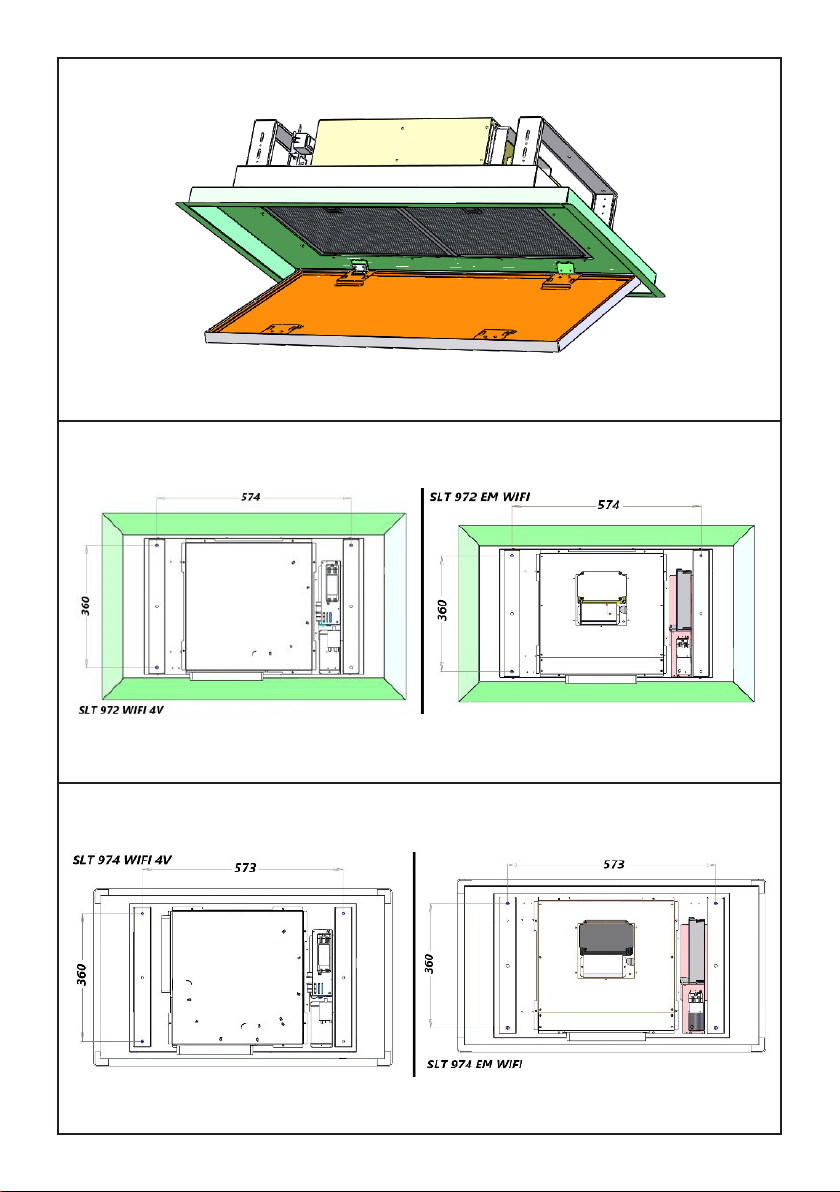

Aprire il pannello ruotandolo come mostrato in
Fig.1 e rimuovere i ltri antigrasso.
L’ apertura che ospiterà la cappa dovrà essere:
SLT972 750x410mm
SLT974 815x465mm
SLT979 1050x645mm
La distanza tra il cartongesso e il softto solido do-
vrà essere compreso tra le seguenti dimensioni:
SLT972 : da 160 a 230mm
SLT974 : da 200 a 270mm
SLT979 : da 210 a 280mm
Per distanze superiori è opportuno realizzare
delle adeguate staffe robuste che colleghino la
cappa al softto solido.
Occorre predisporre una adeguata canalizzazio-
ne dell’aria all’interno della nicchia in cartonges-
so ed il collegamente alla rete elettrica, necessa-
ria ad alimentare la cappa.
Suggeriamo di completare la nicchia in carton-
gesso solo dopo aver installato completamente
il prodotto, questo al ne di poter effettuare tutti i
collegamenti (elettrici e alla tubatura uscita aria)
in maniera agevole.

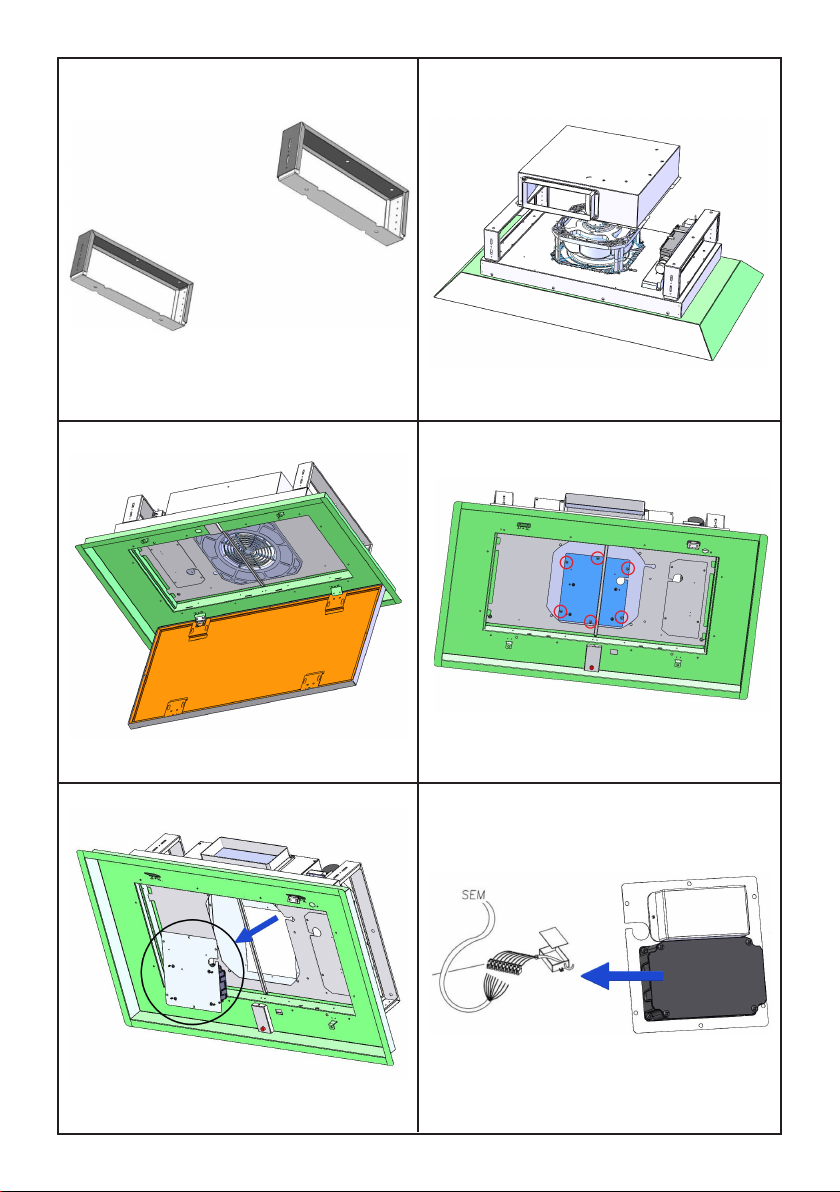

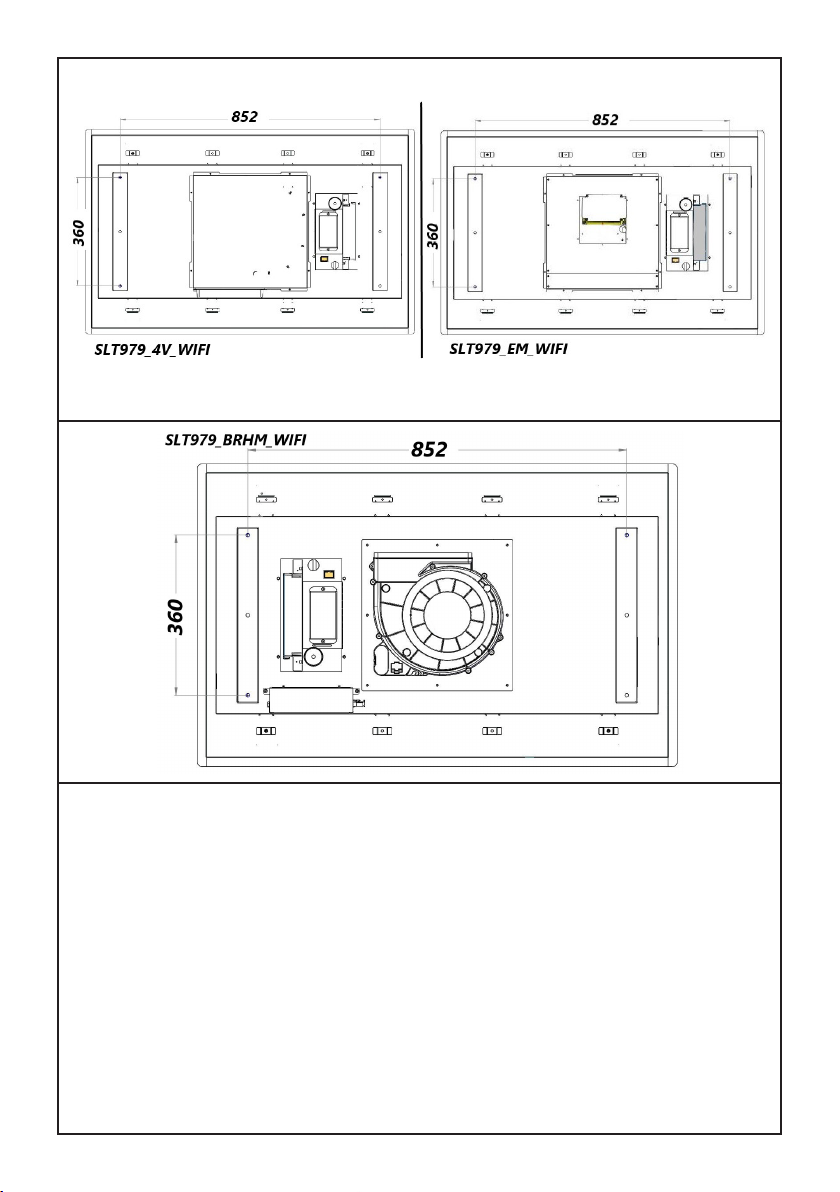

Praticare i fori nel softto solido , come mostra-
to in g. 2 - 3 - 13, inserire i tasselli di plastica
nei fori praticati e ssare le staffe al softto come
mostrato in 4. Le staffe sono telescopiche, que-
sto per permettere l’escursione indicata al punto
precedente.
Nel caso si intenda orientare l’uscita aria del pro-
dotto, in una direzione diversa da quella prestabilita
in fabbrica, è possibile smontare il box ventilatore
(vedi g.5), agendo sulle otto viti di ssaggio, quindi
ruotarlo e posizionarlo come si desidera, ripristinare
le otto viti di ssaggio rimosse in precedenza.
Portare la cappa vicino alle staffe precedente s-
sate al softto solido, collegare l’apparecchio alla
rete elettrica, collegare la canalizzazione uscita aria
quindi ssare il prodotto al softto, usando le viti for-
nite in dotazione, come mostrato in Fig. 6.
Ripristinare il ltro antigrasso e chiudere il pannello.
10
Estrarre il prodotto dalla confezione e collocarlo
su una supercie adatta: suggeriamo di usare un
morbido materiale, come una spugna o un panno.
Aprire il pannello ruotandolo come mostrato in
Fig. 1 e rimuovere i ltri antigrasso.
L’ apertura che ospiterà la cappa dovrà essere:
SLT972 750x410mm
SLT974 815x465mm
SLT979 1050x645mm
La distanza tra il cartongesso e il softto solido
dovrà essere compreso tra le seguenti dimensio-
ni:
SLT972 : da 160 a 230mm
SLT974 : da 200 a 270mm
SLT979 : da 210 a 280mm
Per distanze superiori è opportuno realizzare
delle adeguate staffe robuste che colleghino la
cappa al softto solido.
Occorre predisporre una adeguata canalizzazio
ne dell’aria all’interno della nicchia in cartonges
so ed il collegamente alla rete elettrica, necessa
ria ad alimentare la cappa.
Suggeriamo di completare la nicchia in carton
gesso solo dopo aver installato completamente
il prodotto , questo al ne di poter effettuare tutti i
collegamenti (elettrici e alla tubatura uscita aria)
in maniera agevole.

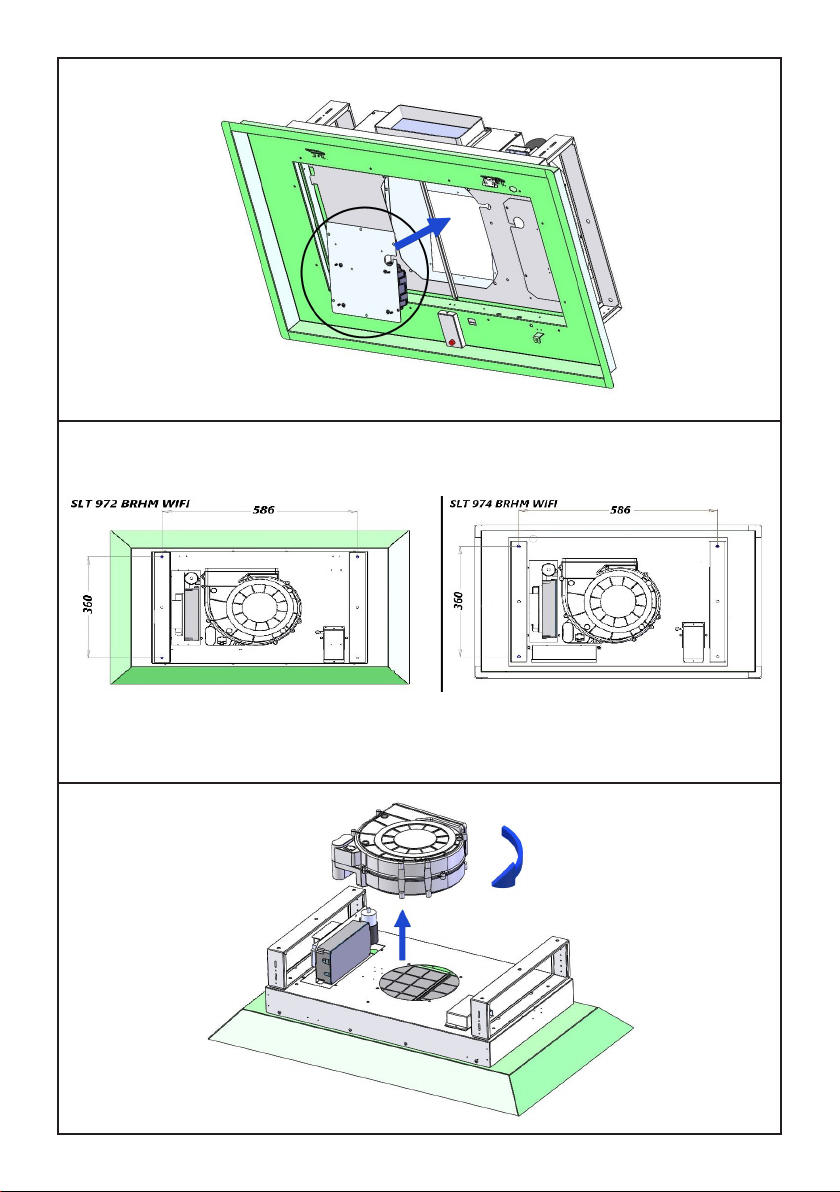

Praticare i fori nel softto solido , come mostrato
in g. 11 - 14, inserire i tasselli di plastica nei fori
praticati e ssare le staffe al softto come mostrato
in 4. Le staffe sono telescopiche, que sto per per-
mettere l’escursione indicata al punto precedente.
Nel caso si intenda orientare l’uscita aria del
prodotto, in una direzione diversa da quella pre
stabilita in fabbrica, è possibile smontare il ven-
tilatore (vedi g.12), agendo sulle quattro viti di
ssaggio, quindi ruotarlo e posizionarlo come si
desidera, ripristinare le quattro viti di ssaggio ri-
mos se in precedenza.
Portare la cappa vicino alle staffe precedente s-
sate al softto solido, collegare l’apparecchio alla
rete elettrica, collegare la canalizzazione uscita aria
quindi ssare il prodotto al softto, usando le viti for-
nite in dotazione, come mostrato in Fig. 6.
Ripristinare il ltro antigrasso e chiudere il pannello.
I prodotti con motore esterno possono essere in-
stallati seguendo le stesse istruzioni degli stessi
con motore a bordo come descritto nelle pagine
precedenti.
Dopo l’installazione della cappa, seguire le istru-
zioni descritta nel motore remoto per completare
l’installazione.
Il cavo del motore remoto deve essere collegato
alla morsettiera specica posizionata all’interno
della scatola in plastica di colore nero, presente
nella cappa.
Per collegare il motore remoto alla morsettiera,
svitare le 6 viti presenti all’interno della cappa
(g. 7) ed abbassare la staffa sostegno mor-
settiera (g. 8). Collegare il motore remoto alla
morsettiera presente nella scatola in plastica di
colore nero (g. 9) e riposizionare la staffa nella
condizione iniziale (g. 10).
MOTORE ESTERNO
INSTALLAZIONE
SLT972_BRHM-SLT974_BRHM
SLT979_BRHM
