TELEPÍTÉSI, HASZNÁLATI ÉS KARBANTARTÁSI UTASÍTÁSOK
INSTALLATION, USE AND MAINTENANCE INSTRUCTION
HU
GB
SLT968 SLT968H200 SLT970 SLT971
MŰSZAKI ADATOK
TECHNICAL INFORMATION
KERESKEDELMI INFORMÁCIÓ FOGYASZTÓK SZÁMÁRA
COMMERCIAL INFORMATION FOR
THE CONSUMER
2
2
3
3
2
4
5
3
6
1
4
8
10
11
9
4
7
12
5
5
13
16
17 18
14
15
6
19
6
20
21 22
7
HU
TARTALOM
Figyelmeztetések
Használat
Telepítés
Működtetés
Karbantartás
8
FIGYELMEZTETÉSEK
A készüléket kisgyermekek és fo-
gyatékkal élő személyek felügye-
let nélkül nem használhatják.
A kisgyermekeket felügyelni kell
annak biztosítására, hogy ne
játsszanak a készülékkel.
A légelszívást nem szabad
keresztülvezetni vagy bekötni
olyan csatornába, amely nem
elektromos energiával üzemelő
berendezések égéstermékeinek
elvezetésére szolgál (pl. közpon-
ti fűtés, radiátorok, vízmelegítők
stb.).
A távozó levegő elvezetését kér-
jük, az illetékes hatóságok által
előírt, vonatkozó szabályok szer-
int hozza létre.
A helyiséget megfelelő szellőz-
tetéssel kell ellátni, ha egyidejűleg
használják a páraelszívót és a nem
elektromos energiával (pl. gáz-,
olaj-, vagy széntüzeléssel) működ-
tetett készülékeket.
A páraelszívó a beszívott levegő
elvezetésekor negatív nyomást
hozhat létre a helyiségben, ame-
ly a hőforrásból származó gőzök
beszívásának elkerülésére nem ha-
ladhatja meg a 0,04 mbar értéket.
Ezért a helyiséget légbemenetek-
kel kell ellátni a friss levegő állandó
áramlásának biztosítására.
Ha a páraelszívó adattábláján a
[□] szimbólum található, akkor a
készülék a II.°osztályba tartozik, és
nincs szükség földelő csatlakozás-
ra.
Ha a készüléket gáztűzhelyhez
telepítik, akkor a páraelszívó alsó
része és a főzőlap között minimum
650 mm távolságnak kell lennie.
A készülék elektromos csatla-
koztatásakor ellenőrizze, hogy
az elágazódoboz földelt csatla-
kozással van-e ellátva, és hogy a
feszültségértékek megegyeznek-e
a készülék belsejében elhelyezett
címkén feltüntetett értékekkel.
A tisztítási vagy karbantartá-
si műveletek elvégzése előtt a
készüléket le kell választani az
elektromos hálózatról.
Ha a készülék nem rendelkezik
leválaszthatatlan hajlékony kábellel
és csatlakozódugóval, vagy egyéb
olyan eszközzel, amely egypólusú
lekapcsolási lehetőséget biztosít a
hálózatról az érintkezők között le-
galább 3 mm-es nyitási távolság-
gal, akkor ilyen leválasztó eszközt
biztosítani kell a beszerelés során.
Ha a készülék fel van szerelve táp-
kábellel és csatlakozódugóval, ak-
kor a készüléket olyan helyre kell
helyezni, ahol a csatlakozó könny-
en elérhető.
9
A készülék közvetlen közelé-
ben kerülni kell olyan anyagok
használatát, amelyek lángra
lobbanhatnak. Sütéskor kér-
jük, fordítson különös gyelmet
az olaj okozta tűzveszélyre. A
felhevített olaj fokozottan lob-
banékony, ezért kifejezetten
veszélyes. Ne használjon elek-
tromos grillsütőt. Az esetleges
tűzveszély elkerülése érdeké-
ben szigorúan be kell tartani a
zsírszűrő tisztítására és a zsírler-
akódások eltávolítására vonat-
kozó utasításokat.
HASZNÁLATI MÓDOK
Az SLT968 EM és az SLT 968 EM modellek csak
akkor használhatók, ha ugyanazon gyártó által
gyártott külső motorokkal vannak összekötve.
Az SLT968 és az SLT969 modellek fel vannak
szerelve belső motorral.
A PANEL FELNYITÁSA

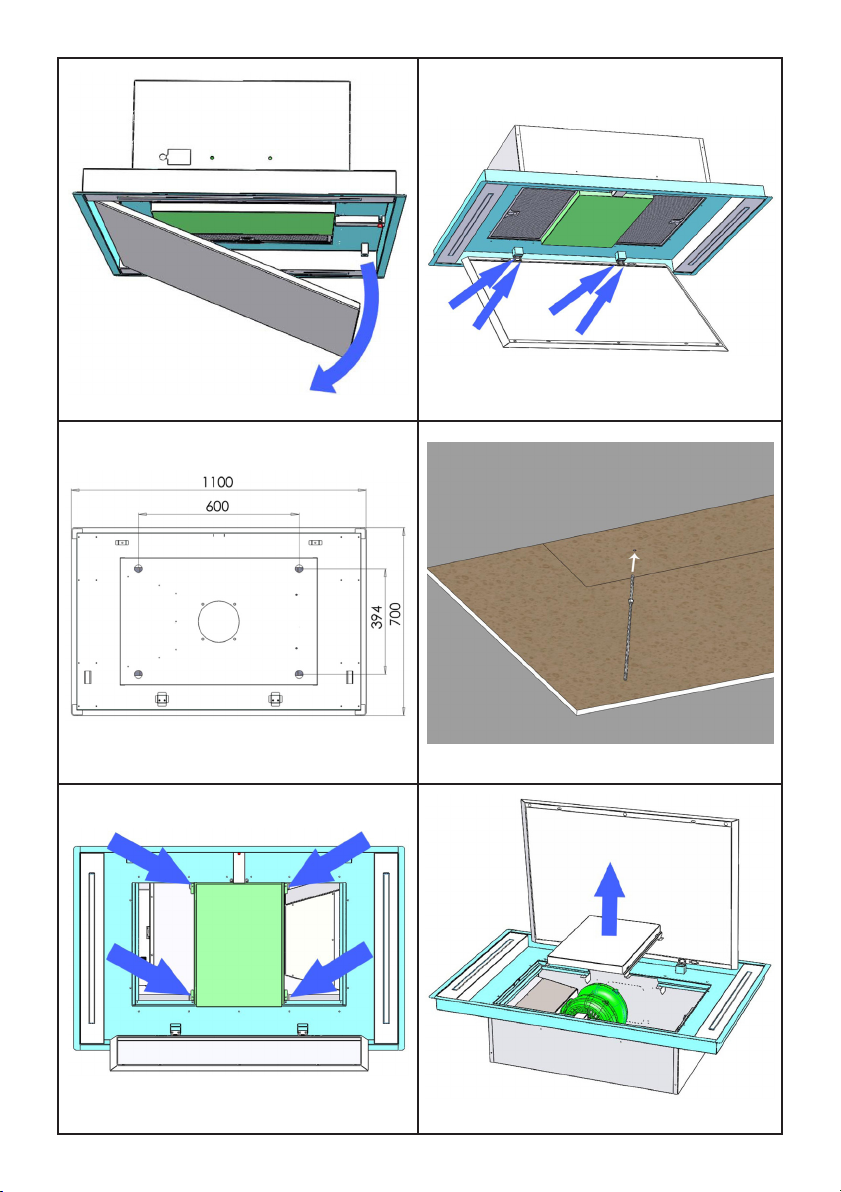

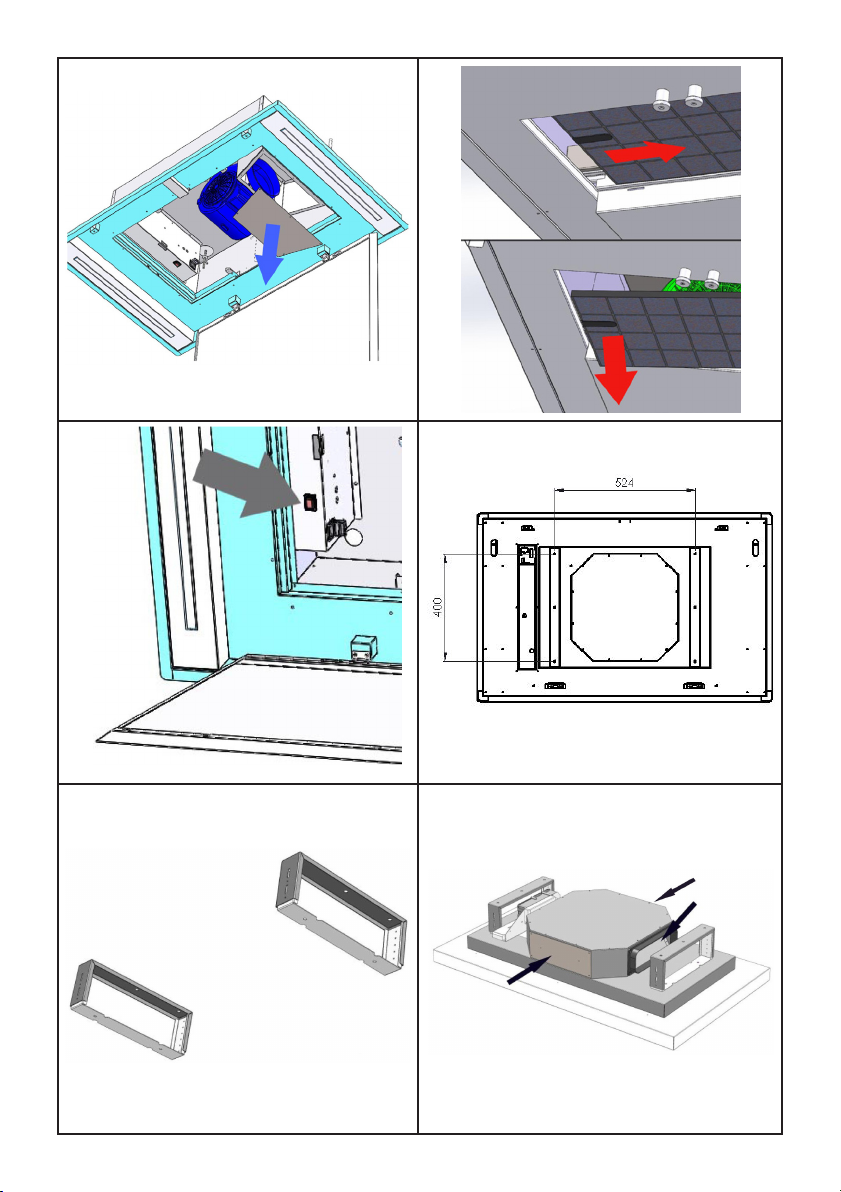

A zsírszűrőket takaró panel enyhén oldalra húzva
eltávolítható, lásd: 1.ábra.
A páraelszívó megfelelő működésének érdekében
a készüléket 2000–2100 mm távolságra ajánlott
felszerelni a padlótól.
A készülék telepítésének megkezdése előtt
ellenőrizze, hogy egyik alkatrész sem sérült-e
meg. Sérülés esetén vegye fel a kapcsolatot a
kereskedővel, és ne végezze el a telepítést.
Kérjük, olvassa el gyelmesen továbbá az alábbi
telepítési utasításokat.
- Olyan elszívócsövet használjon, amelynek
maximális hossza nem haladja meg az 5 métert.
- Korlátozza a könyökök számát a csővezetékben,
mert minden könyök 1 m egyenes cső
légszállításával csökkenti a légszállító kapacitást.
(Pl. 2 db 90°-os könyökcső használatakor a
csővezeték hossza nem haladhatja meg a
3 métert).
- Kerülje a hirtelen irányváltozásokat.
- A teljes hosszon vagy egy szakaszon
belül használjon 150 mm állandó átmérőjű
csővezetéket.
- Az érvényben lévő szabványoknak megfelelő
csővezetékeket használjon.
10
AZ SLT968 TELEPÍTÉSE
Vegye ki a terméket a csomagolásból, és
helyezze egy megfelelő felületre: javasoljuk,
hogy használjon puha anyagot, például szivacsot
vagy ruhát.
Ezek az információk nagyon fontosak a
gipszkarton szerkezet kialakításához.
A telepítés magában foglalja a gipszkarton
mennyezet leeresztését, mivel a készüléket a
megfelelő működés és teljesítmény eléréséhez
a padlótól maximum 2100 mm-re kell felszerelni.
A páraelszívó a szilárd mennyezettől minimum
300 mm-re, maximum 480 mm-re telepíthető.
Ha a mennyezet leeresztése a fenti maximális
távolságnál nagyobb távolságot eredményez,
akkor hosszabb menetes rudakat kell használni.
A telepítés megkönnyítéséhez javasoljuk, hogy
csak a páraelszívó közelében lévő fémszerkezetet
készítse el, a gipszkarton használata nélkül.
Ne feledje, hogy a páraelszívó elhelyezésére
szolgáló bemélyedésnek 1065 x 665 mm
méretűnek kell lennie, és hogy a gipszkarton
súlya nem nehezedhet a páraelszívóra.
A páraelszívó telepítési helyén biztosítson
elektromos tápellátást és egy 150 mm átmérőjű
vagy hasonló keresztmetszetű csatornát a levegő
elvezetésére.
Rajzolja fel a készülék rögzítéséhez szükséges
furatokat a szilárd mennyezetre (3. ábra). Fúrja ki
a korábban felrajzolt furatokat egy 8 mm átmérőjű
spirálfúróval, majd helyezze a metrikus tipliket
és a mellékelt menetes rudakat a furatokba (4.
ábra).
A motorkimenet a készülék rövid oldalán
található; azonban az alábbi lépések követésével
kiválaszthatja, hogy a páraelszívó melyik oldalán
távozzon az összegyűjtött levegő: nyissa ki a
panelt a „HASZNÁLAT” című részben található
utasítások szerint, és távolítsa el a zsírszűrőket.

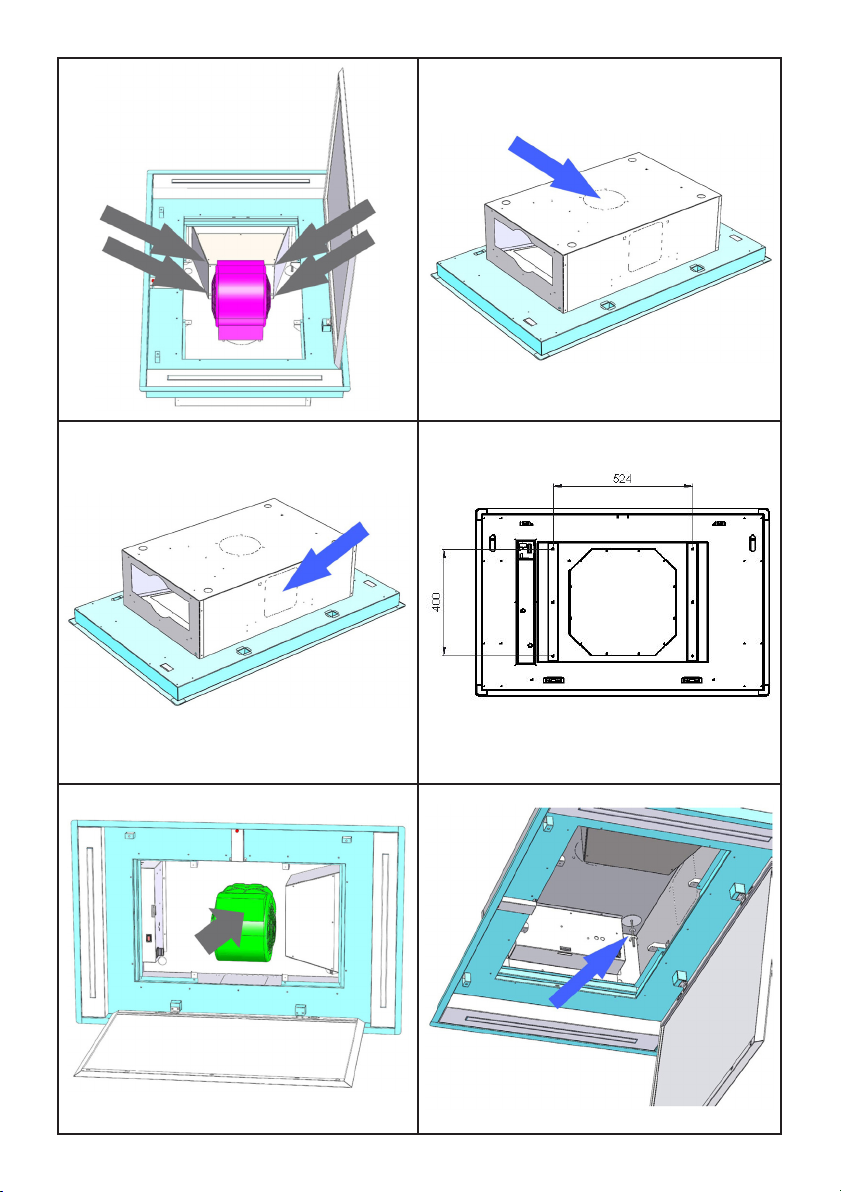

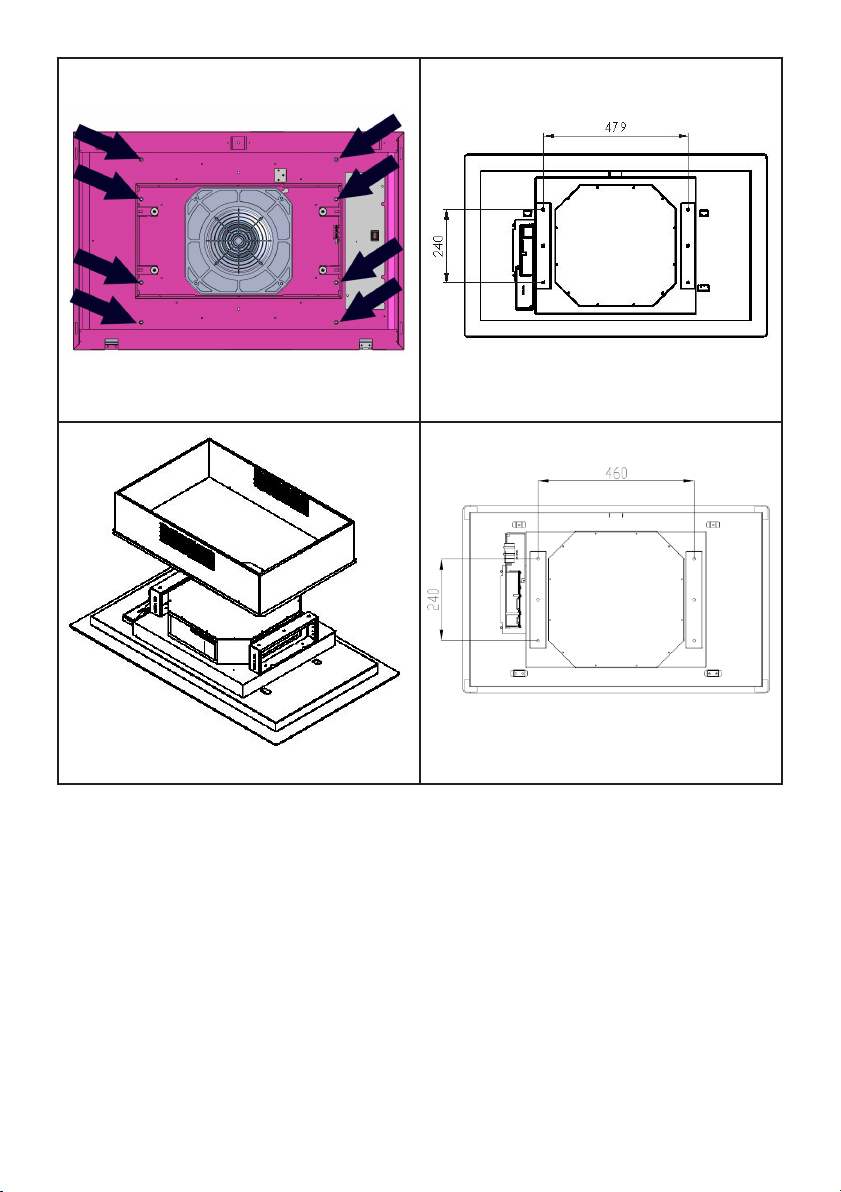

Távolítsa el a 4 csavart az 5. ábrán látottak
szerint.
Távolítsa el az alsó lemezt a 6. ábrán látottak
szerint. Távolítsa el a motor rögzítőcsavarjait a 7.
ábrán látottak szerint.
Készítsen egy nyílást a párelszívó tetején (8.
ábra) vagy hosszabb oldalán (9. ábra).
A mellékelt négy csavarral rögzítse a fém
burkolatot arra a helyre, ahol a motor korábban
volt. (10. ábra). Ha úgy dönt, hogy légkimenettel
felfelé szereli be a motort, akkor a telepítés során
nem lesz szükség az alátámasztó fémlemezre,
mivel a motor közvetlenül a páraelszívó
szerkezetére kell rögzíteni, ahogy az a 11. ábrán
látható.
Helyezze a páraelszívót a mennyezethez közel,
és végezze el az elektromos csatlakoztatást, és
csatlakoztassa a légkimeneti csatornát is.
Telepítse a páraelszívót a mennyezetre, és
rögzítse a mellékelt csavaranyák menetes
rudakra helyezésével (12. ábra).
Ha úgy dönt, hogy a levegőkimenetet a páraelszívó
rövid oldalára helyezi, akkor a kivezető csatorna
könnyebben rögzíthető a burkolat eltávolításával,
a 13. ábrán látottak szerint.
A gipszkarton szerkezet nem nehezedhet a
páraelszívóra.
SZŰRŐ VÁLTOZAT
Ha a készüléket szűrő módban használják, akkor
aktívszén szűrőket kell beszerelni, a 14. ábrán
látottak szerint.
A párának a gipszkarton bemélyedésből történő
kivezetésére szolgáló légkivezető csatornát
ebben az esetben is fel kell szerelni.
