SIMES MEGAPLANO Manuel utilisateur

MEGAPLANO

Con lampada 20W G8,5 MT UV-STOP S.5423 - S.5425 - S.5723.19 - S.5725.19

Con lampada 35W G8,5 MT UV-STOP S.5427 - S.5727.19

Con lampada fluoresc. 18W G24q-2 FSQ S.5424 - S.5724.19

Con accent LED 84W 230-240V

Per le versioni a ioduri metallici utilizzare solo lampade UV-STOP

CARATTERISTICHE TECNICHE

CLASSE I

IP 67

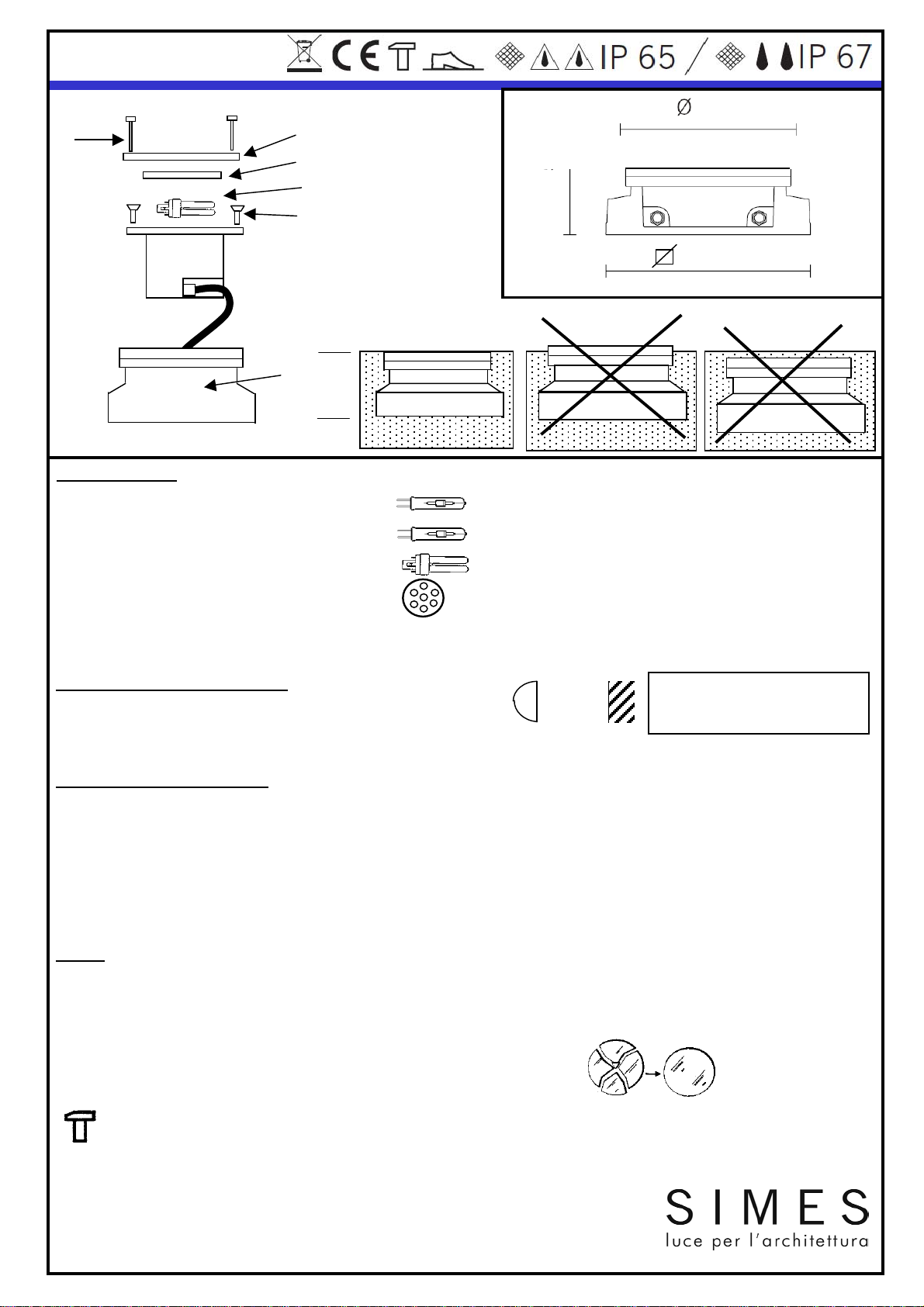

ISTRUZIONI DI MONTAGGIO

Installare la cassaforma (

) nel pavimento o terreno lasciandovi sporgere 25-30cm di cavo

In questa fase lasciare sul fondo 15 cm di ghiaia di drenaggio

Aprire l'apparecchio rimuovendo l'anello ( B), dove necessario, e il vetro ( C ) svitando le viti ( D )

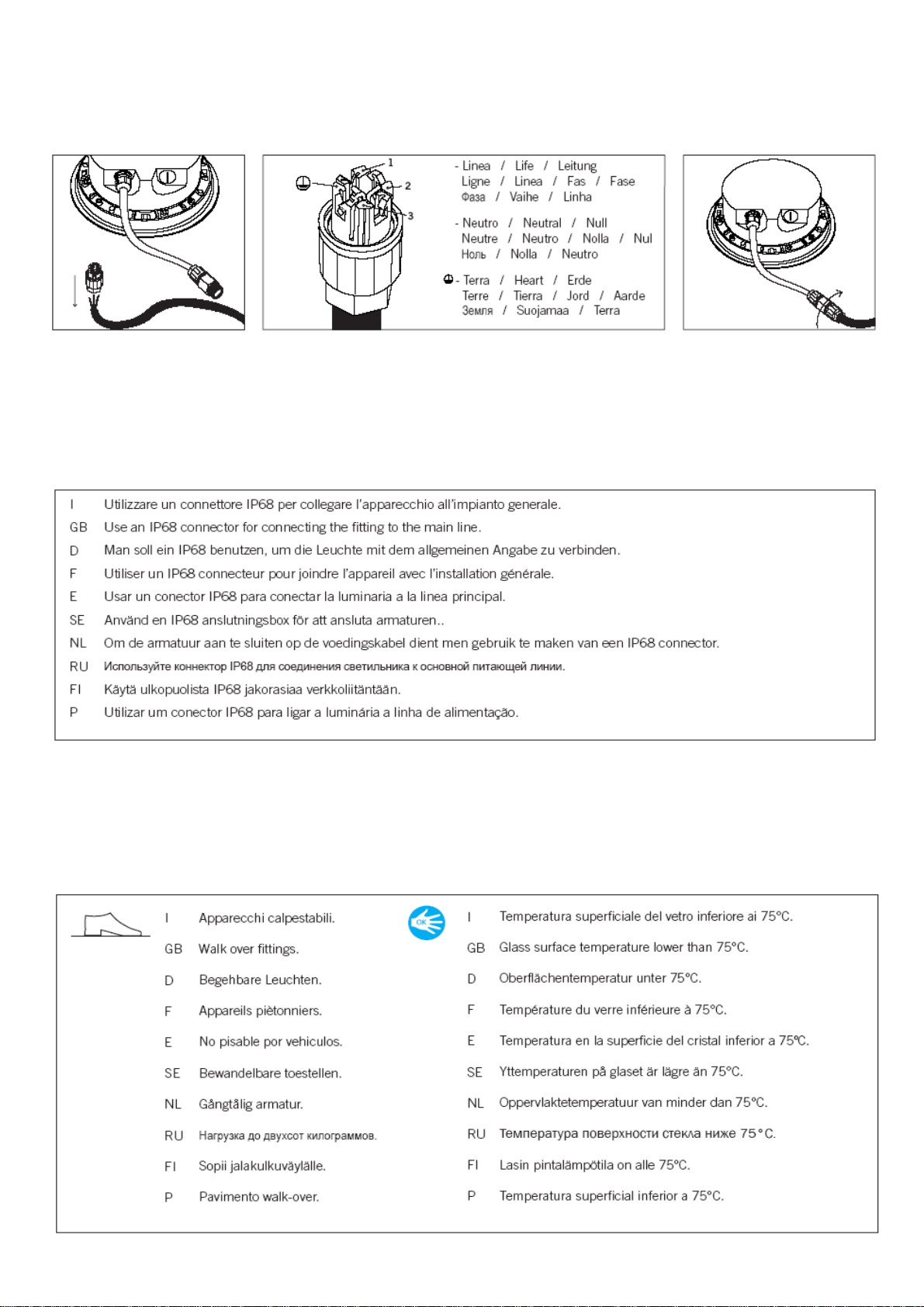

Effettuare il cablaggio utilizzando il connettore IP68 (Art. S.5503) o similare alloggiando poi nello spazio tra

cassaforma e apparecchio.

Inserire l'apparecchio nella cassaforma preinstallata (

) e fissarlo con le viti in dotazione ( G )

Inserire la lampada fornita ( E ) e rimontare il vetro ( C ) e l'anello ( B ), dove necessario, con le viti ( D )

NOTE:

Per l'installazione ad incasso utilizzare le apposite cassaforme.

Non superare la potenza indicata nei dati di targa.

Togliere tensione prima di effettuare manutenzioni.

Usare cavi di alimentazione di tipo <HAR>.

In caso di rottura del vetro, sostituirlo prima di riutilizzare l'apparecchio.

Apparecchio approvato per servizio gravoso

L' installazione deve essere eseguita da personale qualificato secondo

le norme di settore.

Il rispetto di queste norme è molto importante per l'efficienza dell'apparecchio

e per la sicurezza delle persone,pertanto esse vanno conservate. ISTRMEGAPLANO REV.3 05/12

S5461-S5761W-S5462-S5761.19-S5761W.19-S5762.19-S5468-S5468W

OK NO NO

325

100

260

0,5m Mantenere almeno 0,5m di

distanza tra apparecchio e

la superficie illuminata.

MEGAPLANO

With metal halide lamp 20W G8,5 MT UV-STOP S.5423 - S.5425 - S.5723.19 - S.5725.19

With metal halide lamp 35W G8,5 MT UV-STOP S.5427 - S.5727.19

With fluorescent lamp 18W G24q-2 FSQ S.5424 - S.5724.19

With accent LED 8,4W 230-240V

For metal halide versions use only UV-STOP lamp

TECHNICAL CHARACTERISTICS:

CLASS I

PROTECTION LEVEL : IP 67

ASSEMBLING INSTRUCTIONS:

Fix the recess box (

) in the concrete or in the ground, with 25-30cm of supply cable for maintenance

Leave 15 cm gravel low the recess box

Open the fitting removing the rings ( B), where necessart, and the glass (C ) unscrew the screws (D)

Wiring the cable from fitting and supply cable in IP68 (art. S.5503) or similar and insert it in the space between

the recess box and the fitting.

Fix the fitting to pre-installed recess box (

) with the supplied screws (G)

Insert the correct supplied lamp ( E), re-install the glass ( C) and the rings ( B) where necessary with screws (D)

REMARKS:

Use the appropriate recess box for recess.

Do not exceed the maximum allowed wattage.

Disconnect the fitting before the maintenance.

Use <HAR> supply cable.

In case of glass damage, replace it before using the fitting.

Fitting approved for shock up to 6,5 Joule

Installation should be carried out by a suitably qualified person in accordance

with good electrical practice and the appropiate national wiring regulations.

Is very important to follow these instructions to, enable the fitting to be installed

correctly. Please retain for information. ISTRMEGAPLANO REV.3 05/12

S5461-S5761W-S5462-S5761.19-S5761W.19-S5762.19-S5468-S5468W

OK NO NO

325

100

260

0,5m Mantain a minimum distance

of 0,5m between luminaire and

lighted surface.
