SIKA E2 Manuel utilisateur

Digitalmanometer Typen E2 / D2 / C2

Digital pressure gauges types E2 / D2 / C2

Betriebsanleitung

..................................................Seite 2 – 19

Operating manual

...............................................page 20 – 39

E2 / D2 / C2

- 2 - © SIKA • Ba_Ref-E2D2C2 • 07/2021

Inhaltsverzeichnis Seite

0Hinweise zur Betriebsanleitung.................................................................................3

1Sicherheitshinweise ..................................................................................................4

2Gerätebeschreibung..................................................................................................5

3Aufbau.......................................................................................................................6

4Anschluss und Batteriewechsel.................................................................................7

4.1 Anschluss................................................................................................................7

4.2 Batteriewechsel.......................................................................................................8

5Bedienung.................................................................................................................9

5.1 Anzeigemodus ........................................................................................................9

5.2 Geräteeinstellungen.............................................................................................. 10

5.3 Datum und Uhrzeit einstellen................................................................................11

6Datenlogger.............................................................................................................11

6.1 Datenlogger starten oder beenden .......................................................................11

6.2 Messdaten übertragen und löschen......................................................................12

7Wartung und Rücksendung.....................................................................................12

8Demontage und Entsorgung ...................................................................................13

9Technische Daten ...................................................................................................14

9.1 Abmessungen .......................................................................................................17

10 EU-Konformitätserklärung.......................................................................................19

Urheberschutzvermerk

Weitergabe sowie Vervielfältigung dieser Betriebsanleitung, Verwertung und Mitteilung se

ines Inhalts

sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz.

Alle Rechte für den Fall der Patent

-, Gebrauchsmuster- oder Geschmacksmustereintragung vorbehal-

ten.

E2 / D2 / C2 Hinweise zur Betriebsanleitung

Technische Änderungen vorbehalten - 3 -

0 Hinweise zur Betriebsanleitung

•Vor Gebrauch sorgfältig lesen!

•Aufbewahren für späteres Nachschlagen!

Verwendete Symbole:

WARNUNG

Nichtbeachtung kann Tod oder eine schwere Verletzung zur Folge haben.

VORSICHT

Nichtbeachtung kann eine geringfügige oder mäßige Verletzung zur Folge haben.

WICHTIG

Nichtbeachtung kann Sach- und Umweltschäden zur Folge haben.

Sollten Sie Probleme oder Fragen haben, wenden Sie sich an Ihren Lieferanten oder direkt

an:

SIKA Dr. Siebert & Kühn GmbH & Co. KG

Struthweg 7–9

34260 Kaufungen / Germany

+49 5605 803-0

+49 5605 803-555

info@sika.net

www.sika.net

Haftungsausschluss

Für Schäden und Betriebsstörungen, die durch Montagefehler, nicht bestimmungsgemäßer Verwen-

dung oder Nichtbeachtung dieser Betriebsanleitung entstehen

, wird keine Haftung übernommen.

Sicherheitshinweise E2 / D2 / C2

- 4 - © SIKA • Ba_Ref-E2D2C2 • 07/2021

1 Sicherheitshinweise

Lesen Sie die Betriebsanleitung sorgfältig durch. Befolgen Sie alle Anweisungen und Hin-

weise, um Personen- oder Sachschäden zu vermeiden.

Bestimmungsgemäße Verwendung

Das Digitalmanometer darf nur zum Prüfen, Einstellen und Kalibrieren von Druckmessein-

richtungen verwendet werden.

Das Digitalmanometer darf nicht außerhalb der Spezifikation oder unter Missachtung der Be-

dienhinweise verwendet werden.

WARNUNG

Das Digitalmanometer ist kein Sicherheitsbauteil im Sinne der Richtlinie

2006/42/EG (Maschinenrichtlinie).



Verwenden Sie das Gerät niemals als Sicherheitsbauteil.

Die Betriebssicherheit des gelieferten Gerätes ist nur bei bestimmungsgemäßer Verwendung

gewährleistet. Die angegebenen Grenzwerte (S. 14) dürfen keinesfalls überschritten wer-

den.

Dies gilt insbesondere für die Einhaltung des zulässigen Druckbereichsendwertes sowie des

zulässigen Temperaturbereiches.

WARNUNG

Das Überschreiten der maximalen Überlastwerte kann zum Materialversagen des

Digitalmanometers führen. Dabei können schwere gesundheitliche Schäden ver-

ursacht werden.

Sorgen Sie dafür, dass die Überlastwerte niemals überschritten werden.

Qualifiziertes Personal

•Das Personal, das mit dem Einbau, der Inbetriebnahme und Bedienung des Strömungs-

schalters beauftragt wird, muss eine entsprechende Qualifikation aufweisen. Dies kann

durch Schulung oder entsprechende Unterweisung geschehen.

Allgemeine Sicherheitshinweise

•Schutzart nach DIN EN 60529:

Achten Sie darauf, dass die Umgebungsbedingungen am Einsatzort die Anforderungen

der angegebenen Schutzart (S. 14) nicht überschreiten.

•Verwenden Sie das Gerät nur in einwandfreiem Zustand. Beschädigte oder fehlerhafte

Geräte müssen sofort überprüft und ggf. ersetzt werden.

•Typenschilder oder sonstige Hinweise auf dem Gerät dürfen weder entfernt noch un-

kenntlich gemacht werden, da sonst jegliche Garantie und Herstellerverantwortung er-

lischt.

E2 / D2 / C2 Gerätebeschreibung

Technische Änderungen vorbehalten - 5 -

2 Gerätebeschreibung

Die Typen E2 / D2 / C2 sind Digitalmanometer mit Istwert- und MIN/MAX-Anzeige. Sie haben

eine Genauigkeit von ±0,5 % Typ E2, ±0,1 % Typ D2 bzw. ±0,05 % Typ C2, bezogen auf den

jeweiligen Druckbereichsendwert (FS).

Die Signale der Druckmesszelle werden mit einer Abtastrate von 10 ms (100 Messwerte/s)

erfasst, in Druckwerte umgerechnet und angezeigt. Durch die hohe Abtastrate können auch

dynamische Druckspitzen gemessen werden. Diese werden in den MIN/MAX-Speicher ge-

schrieben, der permanent aktualisiert wird.

Ausführungen

Standard

Ausführung mit Datenlogger

Genauigkeit (v. E.)

E2 0,5 %

D2 0,1 %

C2 0,05 %

Druckbereich

Auflösung

-1...3 bar

1 mbar



-1...5 bar

1 mbar



-1...10 bar

1 mbar



-1...20 bar

1 mbar



-1...40 bar

10 mbar



-1...60 bar

10 mbar



0...100 bar

10 mbar



0...160 bar

10 mbar



0...250 bar

100 mbar



0...400 bar

100 mbar



0...700 bar

100 mbar



0...1000 bar

100 mbar



Aufbau E2 / D2 / C2

- 6 - © SIKA • Ba_Ref-E2D2C2 • 07/2021

3 Aufbau

Komponenten

USB-Anschluss mit Schutzkappe (nur Aus-

führung mit Datenlogger).

Gehäuse aus Zinkguss mit Gummischutz-

kappe.

LC-Display mit Hintergrundbeleuchtung.

Bedienfeld mit Tasten.

Druckanschlusszapfen G¼″.

Ausführungen der Gummischutzkappe (Rückseite)

Gummischutzkappe aus einem Stück

Gummischutzkappe zum Öffnen

Bargraphanzeige.

Einheitenanzeige.

MIN/MAX oder FullScale (FS).

Messwertanzeige.

E2 / D2 / C2 Anschluss und Batteriewechsel

Technische Änderungen vorbehalten - 7 -

4 Anschluss und Batteriewechsel

Das Digitalmanometer hat ein G¼″(BSPP) Außengewinde und wird werkseitig mit eingebau-

ten Batterien ausgeliefert. Das Gerät ist nach dem Einschalten betriebsbereit.

WARNUNG

Der Anschluss (SW 27) ist bis zu einem Nenndruck von 1.000 bar zugelassen.

Beachten Sie die Nenndruckangaben der eingebauten Messanschlüsse so-

wie die angegebenen Sicherheitsfaktoren.

Die unsachgemäße Montage der Manometer und der dazugehörigen Adapter

kann zum Abreißen der Manometer führen.

4.1 Anschluss

Das Gehäuse des Digitalmanometers kann auf dem Druckanschlusszapfen gedreht werden.

Beachten Sie bei der Direktmontage, dass keine Anbauteile die Drehbarkeit behindern.

1. Bereiten Sie den Messaufbau für den An-

schluss mit G¼″-Druckanschlusszapfen vor.

WARNUNG

Verwenden Sie nur Adapter mit entsprechen-

den Nenndruckangaben!

2. Achten Sie auf den richtigen Sitz der Dichtung

im Druckanschlusszapfen.

3. Drehen Sie das Digitalmanometer mit der Hand

vorsichtig in das Gewinde des Messaufbaus.

4. Ziehen Sie den Druckanschlusszapfen mit ei-

nem Gabelschlüssel (SW 27) fest.

WARNUNG

Die Montage muss mit einem Drehmoment von 25 Nm durchgeführt werden.

5. Richten Sie das Digitalmanometer für Ihre Anwendung aus.

Anschluss und Batteriewechsel E2 / D2 / C2

- 8 - © SIKA • Ba_Ref-E2D2C2 • 07/2021

4.2 Batteriewechsel

Die Batteriekapazität wird über die Anzahl der Balken (0…5 Balken) im Batteriesymbol dar-

gestellt.

Die Batterien sollten ausgetauscht werden, wenn kein Balken mehr

sichtbar ist und das Batteriesymbol blinkt. Das Digitalmanometer ist

noch voll funktionsfähig.

Die Batterien müssen ausgetauscht werden, wenn zusätzlich die Mel-

dung Lo bAtt erscheint. Das Digitalmanometer ist nicht mehr be-

triebsbereit.

1. Schalten Sie das Gerät aus.

Wenn Sie eine Gummischutzkappe zum

Öffnen haben, können Sie die Gummi-

schutzkappe einfach vom Gehäuse entfer-

nen.

Ansonsten empfehlen wir Ihnen, die Gum-

mischutzkappe während des Batteriewech-

sels auf dem Gehäuse zu lassen.

2. Öffnen Sie das Gehäuse:

Lösen Sie dazu die Schrauben auf der

Rückseite vollständig.

3. Hebeln Sie die Rückwand vom Gehäuse

hoch.

4. Legen Sie die Rückwand zur Seite.

5. Tauschen Sie die Batterien (LR6 – AA)

aus.

!!! POLARITÄT beachten !!!

KEIN HAUSMÜLL

Batterien müssen entsorgt werden.

6. Überprüfen Sie den Sitz der Dichtung in der

Rückwand und achten Sie auf Beschädi-

gungen.

7. Setzen Sie die Rückwand vorsichtig auf

das Gehäuse.

8. Richten Sie die Rückwand an den Bohrun-

gen aus.

9. Drehen Sie die Schrauben der Rückwand wieder fest.

E2 / D2 / C2 Bedienung

Technische Änderungen vorbehalten - 9 -

5 Bedienung

Taste

1. Funktion

2. Funktion

(2 s drücken)

Gerät ein- oder ausschalten

Hintergrundbeleuchtung ein-

schalten (20 s)

MIN-, MAX- oder Skalenendwert

(FS) anzeigen

Datum und Uhrzeit einstellen*

Nullpunkt korrigieren

Geräteeinstellungen öffnen

MIN- und MAX-Werte löschen /

Eingabe bestätigen

Datenlogger starten oder been-

den*

* Nur Ausführung mit Datenlogger

5.1 Anzeigemodus

Während des Einschaltens wird die Seriennummer angezeigt. Da-

nach befindet sich das Digitalmanometer im Anzeigemodus und der

aktuelle Messwert wird angezeigt.

Druckbereichsüberschreitung / oFL-Anzeige

Die oFL-Anzeige erscheint, wenn der aktuelle Druck außerhalb des

Druckbereiches (≥ 110% FS) des Digitalmanometers liegt. Sinkt der

Druck wieder darunter, wird der aktuelle Messwert angezeigt.

Erscheint die oFL-Anzeige im drucklosen Zustand liegt eine Fehlfunk-

tion vor.

Nehmen Sie bitte Kontakt mit SIKA auf.

Nullpunktkorrektur (ZERO)

Bei unerwünschten Abweichungen im drucklosen Zustand (Atmosphärendruck) kann der

Nullpunkt manuell korrigiert werden.

WICHTIG

Die Nullpunktkorrektur setzt den aktuellen IST-Wert auf null. Wird die ZERO-

Funktion bei vorhandenem Druck aktiviert, erfolgt die Druckmessung nicht mehr

gegen Umgebungsdruck und es kommt zu Fehlmessungen.

Bedienung E2 / D2 / C2

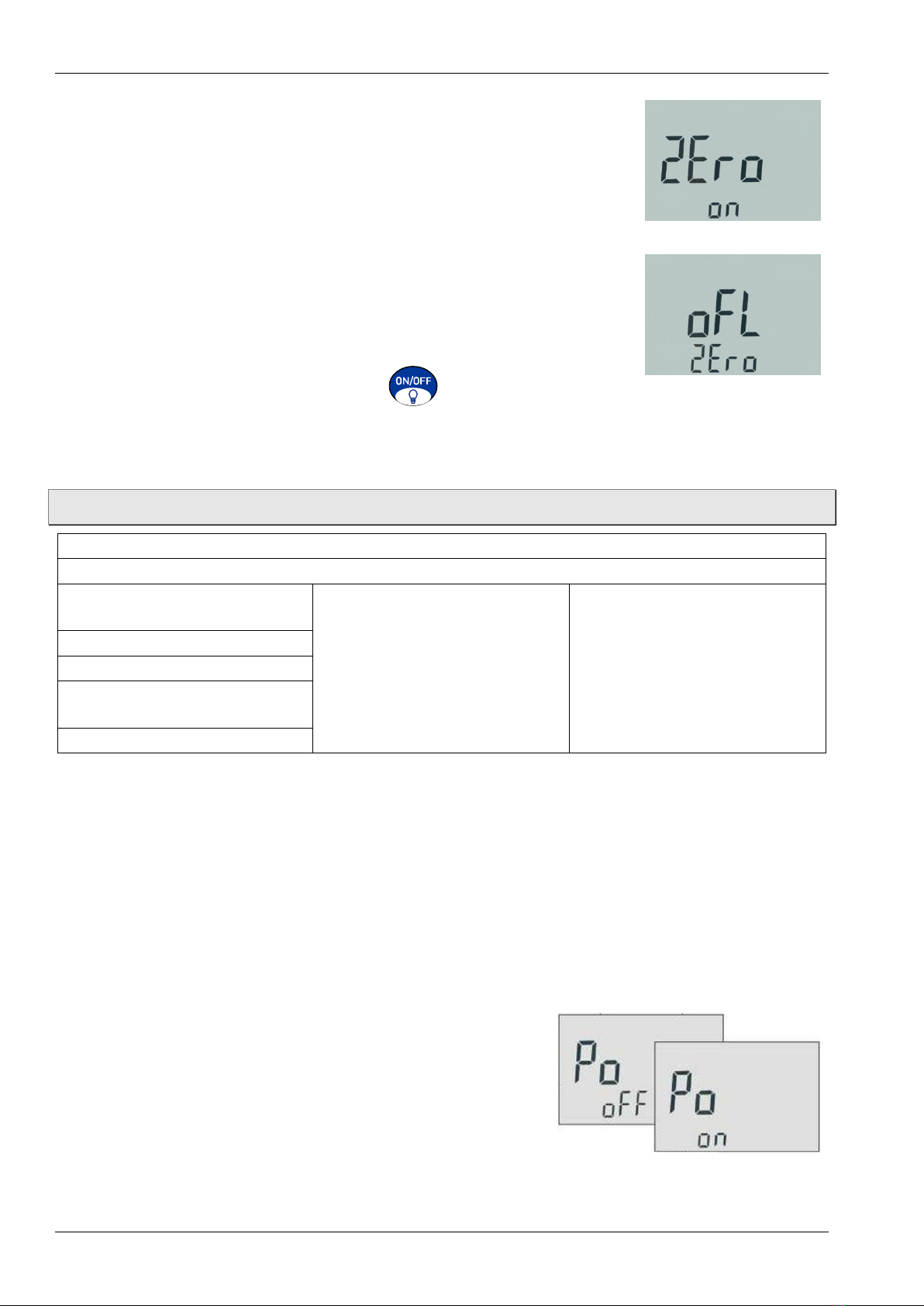

Drücken Sie die ZERO/MENU-Taste.

Es erscheint 2Ero on für 2 s in der Anzeige. Die ZERO-

Funktion kann aktiviert werden.

Drücken Sie die SET/OK-Taste um die Nullpunktkorrektur

durchzuführen.

Die Anzeige und die MIN/MAX-Werte werden genullt.

oder

Es erscheint oFL 2Ero für 2 s in der Anzeige. Der gemessene

Druck (0 bar) ist größer als 5% des Druckbereiches. Die ZERO-

Funktion kann nicht durchgeführt werden.

Das Gerät schaltet in den Messbetrieb zurück.

Stellen Sie den drucklosen Zustand her und drücken Sie erneut

die ZERO/MENU-Taste.

Zurücksetzen der Nullpunktkorrektur

Die Nullpunktkorrektur bleibt aktiviert, bis das Gerät ausgeschaltet wird. Nach erneutem Ein-

schalten ist die Nullpunktkorrektur nicht mehr aktiv.

5.2 Geräteeinstellungen

Drücken Sie die ZERO/MENU-Taste für 2 s.

Drücken Sie ZERO/MENU-Taste um fortzufahren.

Automatische Abschaltung

(Po off / Po on)

Drücken Sie ZERO/MENU-

Taste für den nächsten

Menüeintrag.

Bestätigen Sie Ihre Auswahl

mit der SET/REC-Taste. Sie

kehren zum Anzeigemodus

zurück.

Messeinheit (

unit

)

Anzeigefilter (

Filt

Alle Messdaten löschen**

(dEL dAtA)

Geräteinformationen

* Werteauswahl: 0…7 (0 = keine Dämpfung)

** Nur Ausführung mit Datenlogger

Sie kehren automatisch zum Anzeigemodus zurück, wenn Sie für ca. 5 s keine Taste drü-

cken.

Automatische Abschaltung

Bei aktivierter Funktion wird das Gerät automatisch nach 5 Minuten abgeschaltet.

Die automatische Abschaltung wird bei Geräten mit Datenlogger während der Datenaufzeich-

nung deaktiviert.

Ist die Funktion deaktiviert, ist das Gerät im Dauerbetrieb und muss über die ON/OFF-Taste

manuell ausgeschaltet werden.

Die aktuelle Einstellung wird beim Einschalten des Digital-

manometers angezeigt:

Po on = aktiviert (Automatische Abschaltung);

Po off = deaktiviert (Dauerbetrieb).

Die Einstellungen Po on oder Po off bleiben gespeichert

und sind beim Einschalten wieder aktiv.

Autres manuels pour E2

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Manuels Instrument de mesure populaires d'autres marques

Suaoki

Suaoki D40 Manuel utilisateur

Elster

Elster BK-G1.6 Manuel utilisateur

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manuel

Duratool

Duratool D03128 Manuel utilisateur

Vega

Vega VEGAPULS 65 Manuel utilisateur

Tonghui

Tonghui TH2618B Manuel utilisateur

Tenmars

Tenmars TM-801 Manuel utilisateur

MSR

MSR 145 Manuel utilisateur

TPS

TPS WP-82 Manuel utilisateur

ELMETRON

ELMETRON CP-511 Manuel utilisateur

PCB Piezotronics

PCB Piezotronics 003C30 Manuel utilisateur

Tenma

Tenma 72-10465 Manuel utilisateur

Endress+Hauser

Endress+Hauser Proline Promag 50 Caractéristiques techniques

Siemens

Siemens SITRANS F Coriolis FCT030 Manuel de la liste des pièces

KLINGER

KLINGER CMF V Series Manuel utilisateur

EXFO

EXFO FTB-2 Manuel d'exploitation et d'entretien

Keysight

Keysight M8290A Manuel utilisateur

ADTEK

ADTEK MW-5 Manuel utilisateur
