Signature Hardware PADDOCK Manuel utilisateur

11.855.715.1800

PADDOC K

OUTDOOR WALL SCONCE

LÁMPARA DE PARED PARA EXTERIORES

SKU: 944724

REVISED:04/22/2022

CODES: PHEL5300, PHEL5301, SHEL5300, SHEL5301

GETTING STARTED

BEFORE YOU BEGIN

We recommend consulting a professional if you are

unfres. Signature

Hardware accepts no liability for any damage to the

property, the product or for personal injury during

installation. Observe all local electrical building codes.

Unpack and inspect the product for shipping damage.

If any damage is found, contact our Customer

Relations team via live chat at www.signaturehard-

ware.com or by emailing support@signaturehard-

ware.com.

Ensure that you have gathered all the required

materials that are needed for the installation.

AVANT DE COMMENCER

Nous vous recommandons de consulter un professionnel

si vous n’avez pas d’expérience dans l’installation d’appar-

eils de plomberie. Signature Hardware décline toute

responsabilité pour tout dommage à la propriété, au

produit ou pourles blessures corporelles lors de l'installa-

tion. Respectez tous les codes de construction

électriques locaux.

Déballez et inspectez le produit pourvériﬁer qu’il n’a pas

été endommagé pendant le transport. Si un dommage

est constaté, communiquez avec notre équipe des

relations avec la clientèle au www.signaturehardware.com

ou par mailsupport@signaturehardware.com.

ANTES DE COMENZAR

Le recomendamos que consulte a un profesional si no

sabe cómo instalar accesorios de plomería. Signature

Hardware no acepta ninguna responsabilidad por

cualquier daño a la propiedad, el producto o porlesiones

personales durante la instalación. Respete todos los

códigos eléctricos de construcción locales.

Desempaque e inspeccione el producto para determinar

si tiene daños por el envío. Si tiene daños, comuníquese

con nuestro equipo de Relaciones con el Cliente por chat

en directo en www.signaturehardware.com o porcorreo

electrónico a support@signaturehardware.com.

CÓMO COMENZAR

Asegúrese de haberreunido todos los materiales

necesarios para la instalación.

PREMIERS PAS

Assurez-vous d’avoirréuni tout le matériel nécessaire

à l’installation.

ADDITIONAL QUESTIONS?

Still need help? Check out our Help Center at

www.signaturehardware.com for product and

warranty information, or contact us through live

chat or by emailing support@signaturehard-

ware.com.

¿MÁS PREGUNTAS?

Todavía necesita ayuda. Consulte nuestro Centro de

Ayuda en www.signaturehardware.com para obtener

información de productos y garantías o comuníquese

con nosotros por chat directo o enviando un correo

electrónico a support@signaturehardware.com.

D’AUTRES QUESTIONS?

Si vous avez encore besoin de l’ aide. Veuillez consult-

ez notre centre d'aide à l'adresse www.signaturehard-

ware.com pour obtenirdes informations sur les

produits et la garantie ouveuillez nous contacterpar

clavardage en direct ou parcourriel à l'adresse

support@signaturehardware.com.

21.855.715.1800

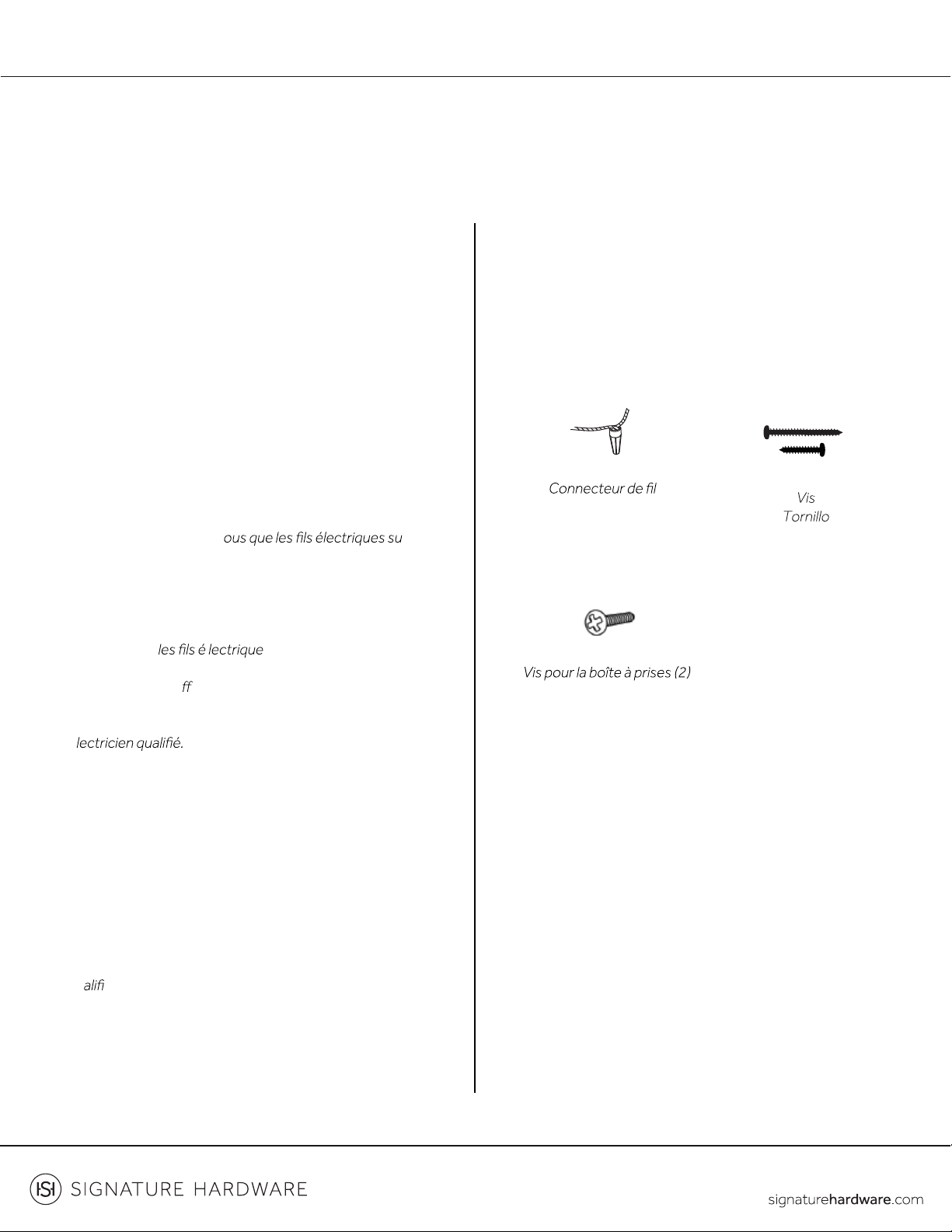

TOOLS AND MATERIALS:

OUTILS ET MATÉRIEL:

HERRAMIENTAS Y MATERIALES:

WARNING: Be sure the electricity to the wires you are

working on is shut oeither the fuse is removed or the

circuit breaker is shut oYou don't need special tools

tre. Be sure to follow the steps in the

order given. Under no circumstancre

be hung on house electrical wires, nor should a swag

re be installed on a ceiling which contains a

radiant type heating system. Read instructions

carefully, if you are unclear as to how to proceed,

c

ATTENTION: Assurez-v r

lesquels vous travaillez sont hors tension, soit en ouvrant

le fusible qui leur correspond, soit en coupant le

disjoncteurg é n é ral. L'installation de ce luminaire ne

nécessite aucun outil spécialisé. Veillez à bien suivre les

étapes dans l'ordre indiqu é . Ne suspendez jamais un

luminaire par s. N'installez jamais un

luminaire de style chandelierà un plafond possédant un

système de chau age de type radiant. Lisez

attentivement les instructions. Si vous ne savez pas

exactement comment proc é der, consultez un é

ADVERTENCIA: Aseg ú rese de cortar el suministro de

energía a los cables con los que est á trabajando, ya sea

quitando el fusible o cortando el disyuntor. No requiere de

herramientas especiales para instalar este accesorio.

Asegúrese de seguir los pasos en el orden en el que se

dan. Bajo ninguna circunstancia debe de colgarse un

accesorio de los cables de electricidad dom é sticos, ni

tampoco un accesorio tipo bot ín que se va a instalar en

un techo que contenga un sistema de calefacci ó n por

radiaci ó n. Lea cuidadosamente las instrucciones. Si no

tiene claro c ó mo va el proceso, consulte a un electricista

c cado.

FOR YOUR SAFETY

POUR VOTRE SÉCURITÉ

PARA SU SEGURIDAD

Wire Connector

Conector de cable



Tornillos de caja

tomacorrientes (2 pzas)

Screw

PADDOC K

OUTDOOR WALL SCONCE

APPLIQUE MURALE D’EXTÉRIEUR

LÁMPARA DE PARED PARA EXTERIORES

SKU: 944724

31.855.715.1800

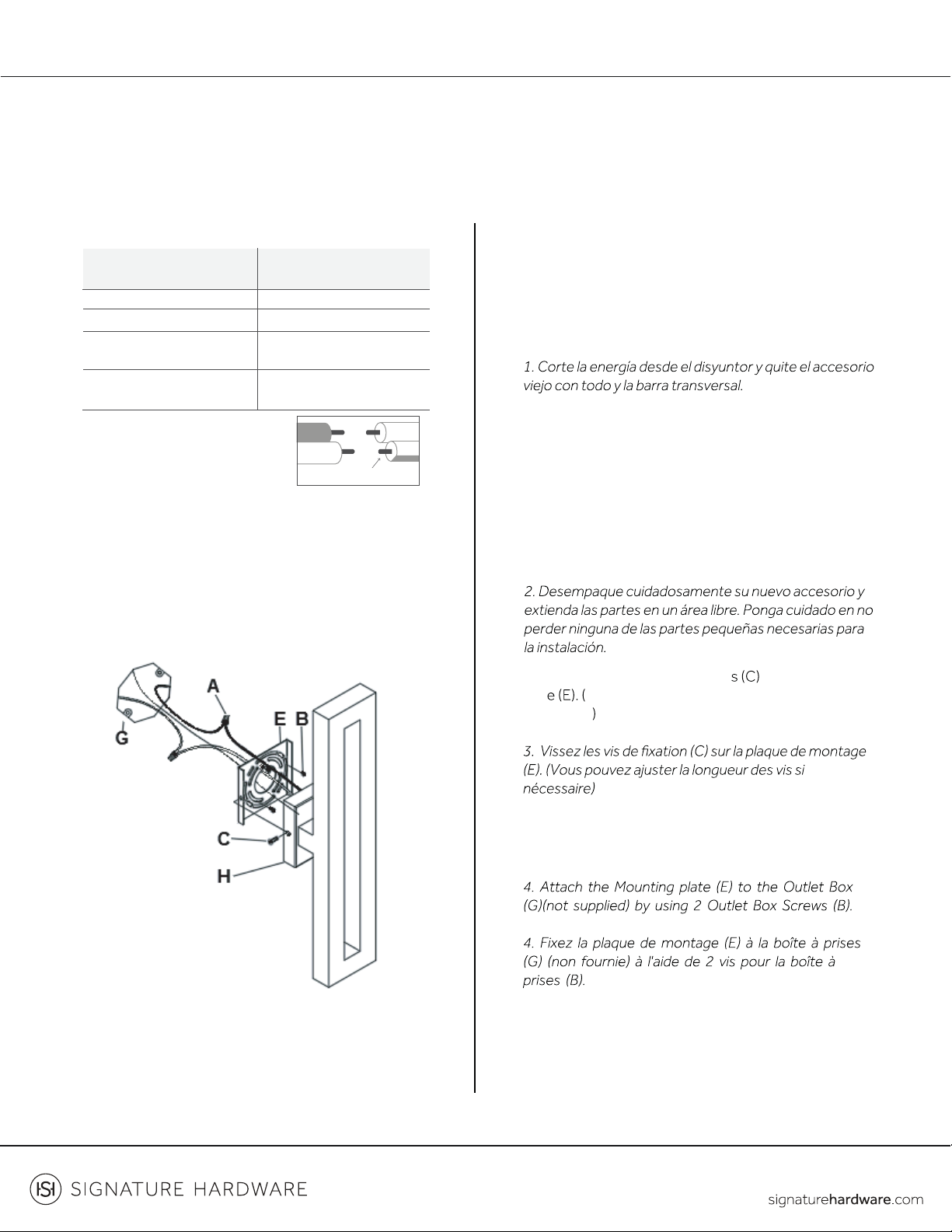

3. Thread the 2 Mounting Screw to the Mounting

plat You can adjust the length of the screws if

necessary.

3. Enrosque los tornillos de montaje (C) a la placa de

montaje (E). (Puede ajustar la longitud de los tornillos si

es necesario).

4. Adjunte la placa de montaje (E) a la caja

tomacorrientes (G) (no incluida) usando 2 tornillos de

caja tomacorrientes (B).

2. Carefully unpack your nere and lay out all the

parts on a clear area. Take care not to lose any small

parts necessary for installation.

2. Déballez soigneusement votre nouvelle lampe murale

et étalez toutes les pièces sur une surface dégagée.

Faites attention à ne pas perdre les petites pièces

nécessaires pour l'installation.

INSTALLATION

INSTALACIÓN

INSTALLATION

1. Shue power at the circuit breaker and

remove oldture, including the crossbar.

1. Coupez le courant au niveau du disjoncteur et retirez

l'ancienne lampe, y compris la barre transversale.

PADDOC K

OUTDOOR WALL SCONCE

APPLIQUE MURALE D’EXTÉRIEUR

LÁMPARA DE PARED PARA EXTERIORES

SKU: 944724

Connect Black or Red

Supply Wire (Lead Wire) to:

Connect White Supply

Wire (Neutral Wire) to:

Black wire White wire

*Parallel wire (round or smooth) *Parallel wire (square or ridged)

Clear, brown, gold or black

wire without tracer

Clear, brown, gold or black

wire with tracer

Insulated wire (other than green)

with copper conductor

Insulated wire (other than green)

with silver conductor

* When parallel wires are used, the neutral

wire is ridged down its length and the

other wire is round and smooth (see illus.).

Neutral Wire

41.855.715.1800

PADDOC K

OUTDOOR WALL SCONCE

LÁMPARA DE PARED PARA EXTERIORES

SKU: 944724

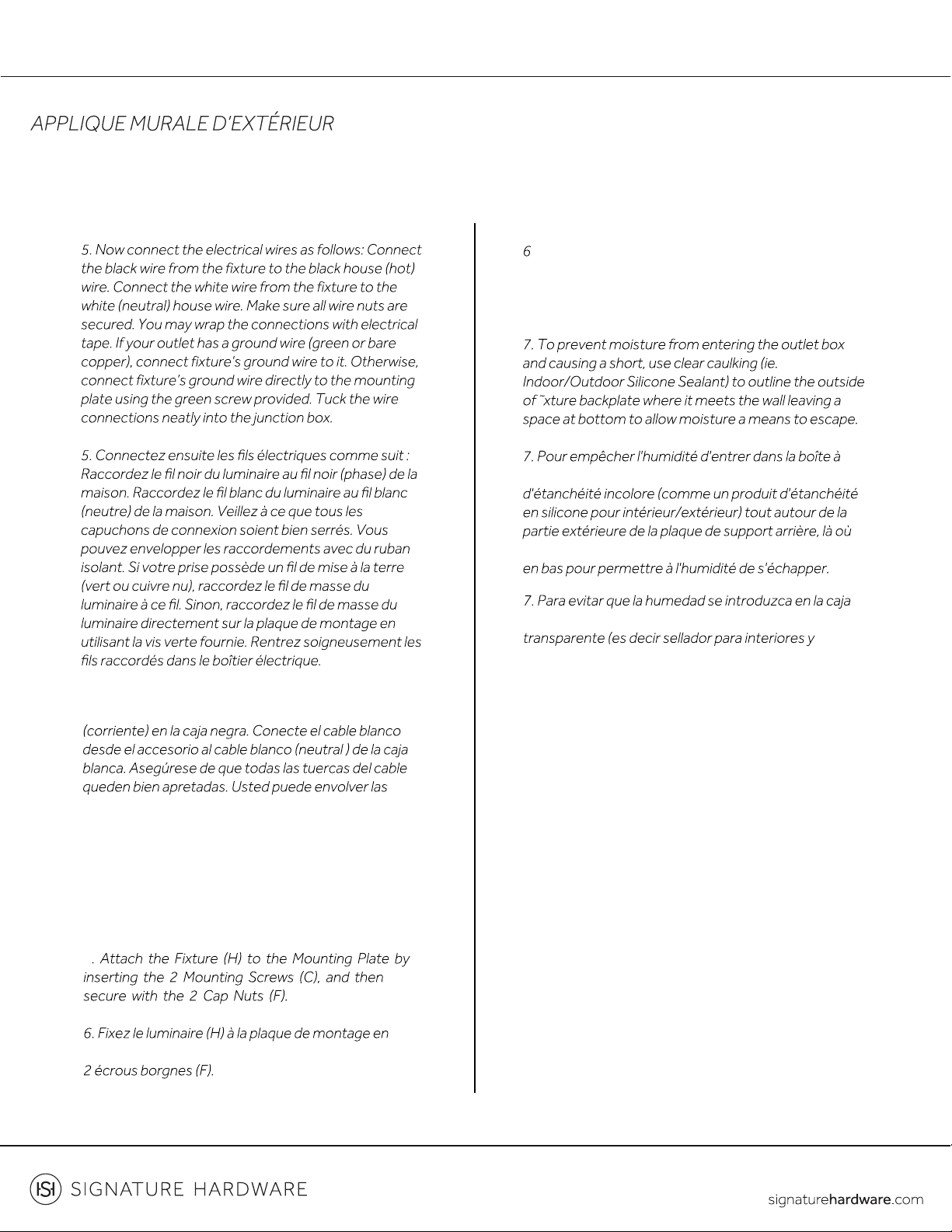

5. Conecte ahora los cables eléctricos como sigue:

Conecte el cable negro desde el accesorio al cable

conexiones con cinta de aislar. Si el tomacorrientes

lleva un cable a tierra (verde o de cobre sin

revestimiento), Conecte el cable a tierra del accesorio.

En caso contrario conecte el cable a tierra del accesorio

directamente a la placa de montaje usando el tornillo

verde que se proporciona. Acomode las conexiones del

cable cuidadosamente dentro de la caja de conexión.

insérant les vis de ﬁxation (C), puis installez et serrez les

. Adjunte el accesorio (H) a la placa de montaje

insertando los tornillos de montaje (C), y luego

asegúrelos con las dos tuercas de sombrerete (F).

prises et causer un court

circuit, utilisez un matériau

elle entre en contact avec le mur, en laissant un espace

tomacorriente provocando un corto, use calafateo

exteriores de silicona) para delinear la parte externa de la

placa base del accesorio, donde choca con el muro

dejando un espacio en la parte inferior, para permitir que

la humedad tenga un medio de escape.
