PENDLETON

PRESSURE BALANCE SHOWER SET

SET DE DUCHA DE PRESIÓN BALANCEADA PENDLETON

SKU: 948663, 948672

REVISED 01/03/2020

CODES: SHPT8020G, SH4001, SHPT8030G

GETTING STARTED

BEFORE YOU BEGIN

We recommend consulting a professional if you are



Hardware accepts no liability for any damage to the

plumbing, shower, wall, or for personal injury during

installation.

Observe all local plumbing and building codes.

Unpack and inspect the product for shipping

damage. If any damage is found, contact our

Customer Relations team at 1-800-221-3379.

Ensure that you have gathered all the required

materials that are needed for the installation.

TOOLS AND MATERIALS:

HERRAMIENTAS Y MATERIALES:

ANTES DE COMENZAR

Le recomendamos que consulte a un profesional si no

sabe cómo instalar accesorios de plomería. Signature

Hardware no asume ninguna responsabilidad con

respecto a los daños causados a la plomería, la ducha,

la pared, ni por daños personales que ocurran durante

la instalación.

Cumpla con todas las normas locales de plomería y

construcción.

Retire el producto del empaque y veriﬁque si se

produjeron daños durante el envío. Si encuentra algún

daño, comuníquese con nuestro equipo de Servicio al

cliente al 1-800-221-3379.

CÓMO COMENZAR

Asegúrese de haber reunido todos los materiales

necesarios para la instalación.

Adjustable Wrench

Llave Ajustable

Flathead

Screwdriver

Destornillador de

cabeza plana

Phillips

Screwdriver

Destornillador

Phillips

Safety Glasses

Gafas de seguridad Keyhole Saw

Sierra de punta

Tape Measure

Cinta métrica

Neutral Cure

Silicone Sealant

Sellador de silicona

de curado neutro

Groove Joint Plier

Pinzas ajustable

Plumbers Tape

Cinta Selladora

Para Rosca

Thermometer

Termómetro Strap Wrench

Llave de correa

21.800.221.3379

PENDLETON

PRESSURE BALANCE SHOWER SET

SET DE DUCHA DE PRESIÓN BALANCEADA PENDLETON

SKU: 948663, 948672

Note: Before soldering, remove the cartridge, stop

valves and diverter cartridges.

Nota: Antes de soldar, retire el cartucho, cierre las

válvulas y los cartuchos del desviador.

Copper (Soldering)/Cobre (Soldar)

tube cutter

cortador de tuberías

wire brush

cepillo de alambre

torch

soplete

lead-free solder kit

tit de alambre de soldadura sin plomo

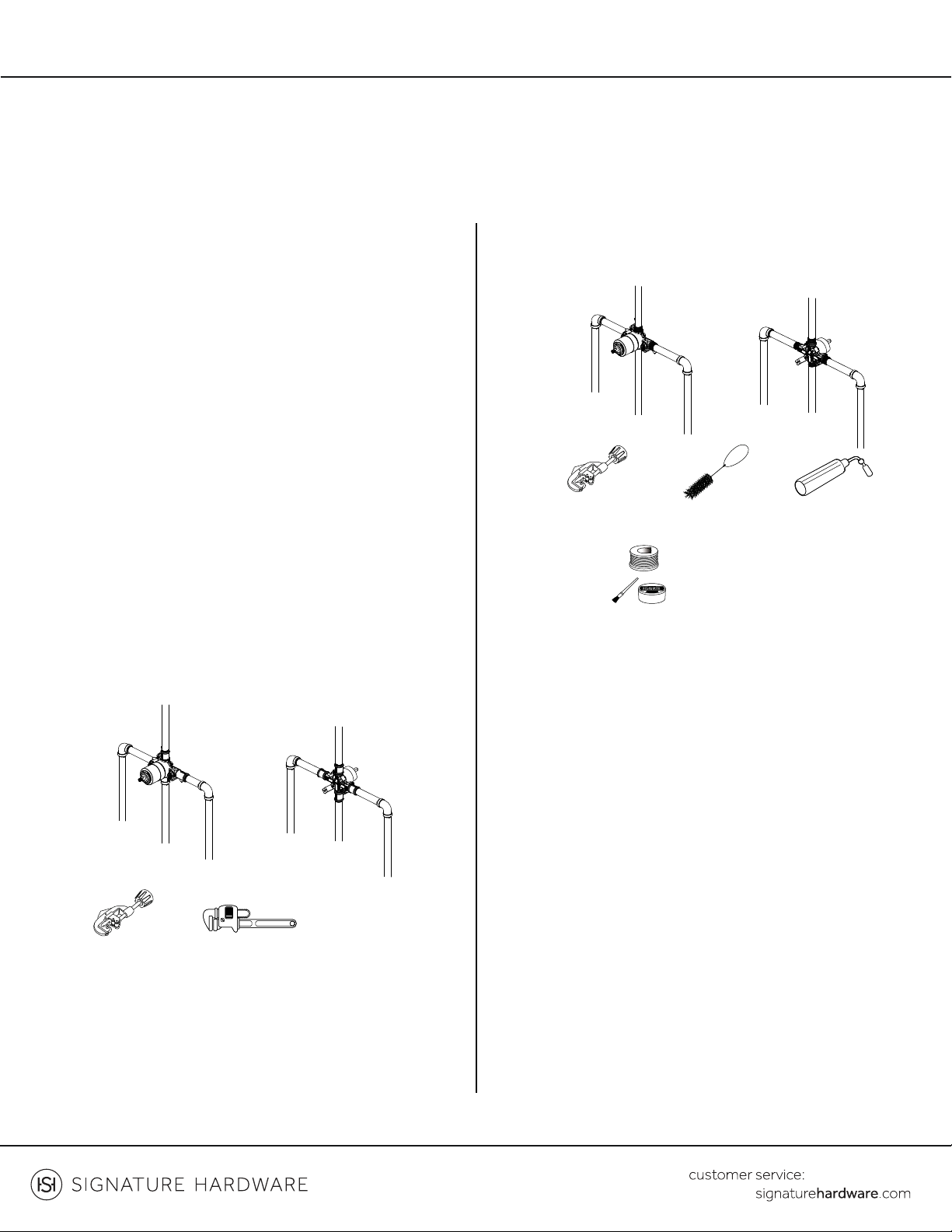

If you are replacing your plumbing valve, please review

the common plumbing methods illustrated below

(Copper, IPS). Remove the evalve

trim before replacing your valve. Please follow all local

building and plumbing codes.

Si estás cambiando tu válvula de plomería, consulta los

dos métodos comunes que aparecen más abajo (Cobre,

IPS). Quita la manija y el regulador de válvula

preexistentes antes de reemplazar tu válvula. Cumple

con todos los códigos locales de construcción y

plomería.

tting brush to thoroughly clean the brass

inlets before soldering copper to the valve. Do not use

ttings for tub spout outlet. Do not use PEX

for tub spout outlet.

Usar un cepillo de alambre para acoplamientos a ﬁn de

limpiar a fondo las entradas de latón antes de conectar

los tubos de cobre soldados a la válvula. No usar

acoplamientos de encaje a presión para la salida del caño

de la tina. No usar PEX para la salida del caño de la tina.

IPS/IPS

tube cutter

cortador de tuberías

pipe wrench

llave para tubería

31.800.221.3379

VALVE INSTALLATION

INSTALACIÓN DE LA VÁLVULA

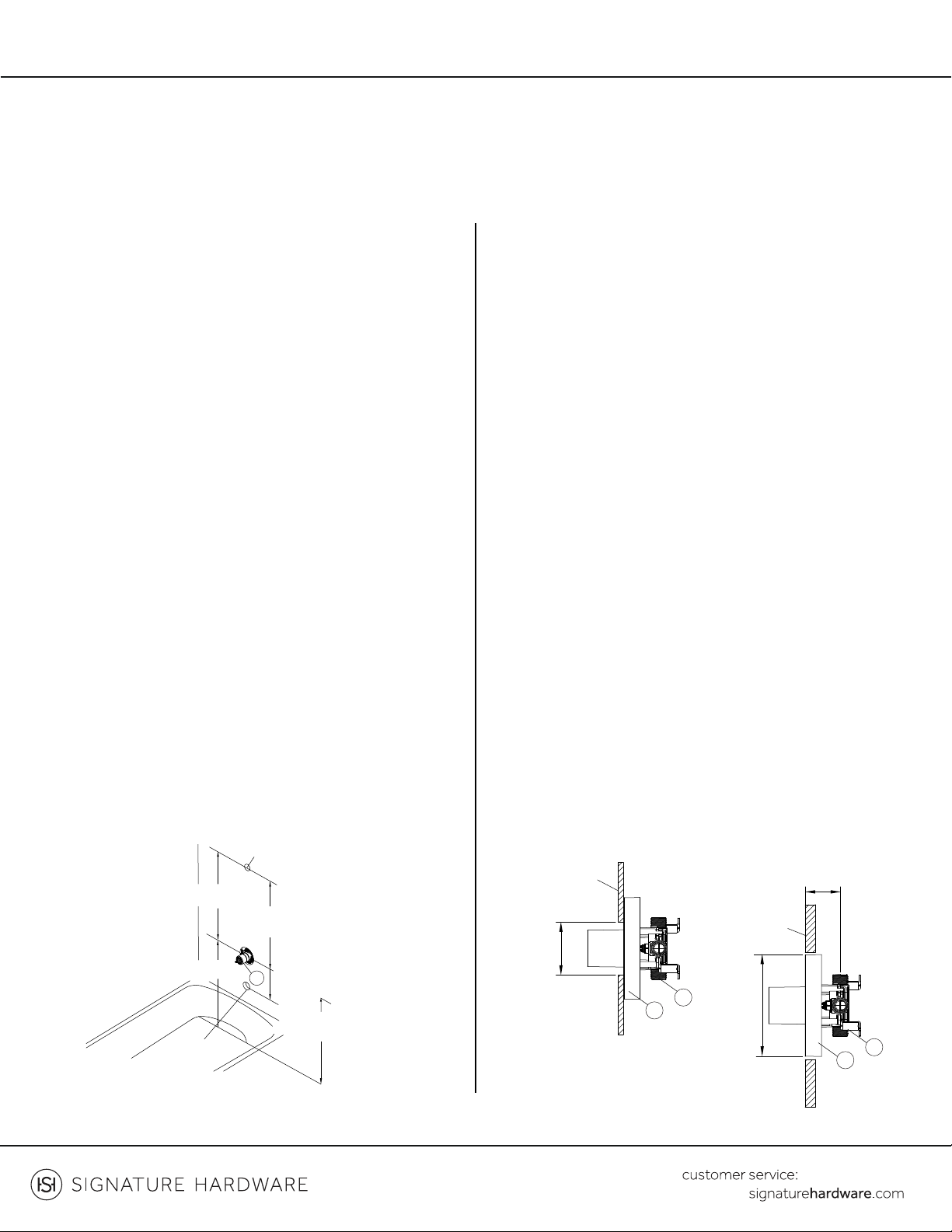

3a. Thin Wall Installation: Are usually built up with



the main source of support for the valve. The plaster

guard (1) remains attached to the valve.

3a. Instalación En Muro Delgado: Están generalmente

fabricados con materiales como los bordes de ﬁbra de

vidrio de la bañera y será la fuente principal de soporte

para la válvula. La protección de yeso (1) permanece

adherida a la válvula.

3b. Thick Wall Installation: Are usually built up with

materials such as cement board, drywall, tile, etc. The





correct position to accept the trim. The depth for

the valve body (2) in wall is measured from the center



accepted depth distance is 1-3/4" to 2-3/8".

3b. Instalación En Muro Grueso: Están generalmente

fabricados con materiales como placa de cemento, placa

de yeso, baldosa, etc. La protección de yeso (1) está

colocada de forma tal que queda a nivel con el muro

terminado. Esto garantiza que laválvula estará en la

posición correcta para aceptar la moldura. La

profundidad de la pared para el cuerpo de la válvula (2) se

mide desde el centro de la salida de la ducha hasta la

superﬁcie de la pared terminada. La profundidad debería

ser entre 1-3/4" y 2-3/8".



1. Cierra el suministro de agua.

2. Verify that the hole sizes and positions of the holes

in the wall are correct. The shower and tub spout

outlet holes should be 1-1/4” diameter. The







the wall. Position the valve body (1) correctly in the wall

with the side marked "UP" pointing upward.

Note: The distance from the valve to the tub spout

stub out should be between 8” and 18”.

2. Veriﬁque que el tamaño y la posición de los oriﬁcios en

la pared sean correctos. Los oriﬁcios para la ducha y de la

boquilla de la bañera deben tenerun diámetro de 1-1/4".

La profundidad recomendada entre la válvula y la pared

terminada es como mínimo 1-3/4" y como máximo

2-9/25". Asegúrese de que la cubierta del cuerpo de la

válvula (1) esté al ras de la superﬁcie exterior terminada

de la pared. Coloque el cuerpo de la válvula (1)

correctamente en la pared, con el lado marcado "UP"

apuntando hacia la parte superior.

Nota: La distancia entre la válvula y la boquilla del tubo de

salida debe ser de entre 8" (20 cm) y 18" (45 cm).

PENDLETON

PRESSURE BALANCE SHOWER SET

SET DE DUCHA DE PRESIÓN BALANCEADA PENDLETON

SKU: 948663, 948672

1 1/4" 3.2 cm

30" shower only

76.2 cm ducha solamente

48" shower only

1.22 cm ducha solamente

48" tub and shower

1.22 cm bañera y ducha

1 1/4" 3.2 cm





30" tub and shower

76.2 cm bañera y ducha

1-3/4" to 2-3/8"

4.4 cm a6 cm

wall

pared acabada

wall

pared acabada

3-3/8”-6”

6” 15.2 cm

8.6 cm-15.2 cm

thin wall installation

instalación en muro delgado

thick wall installation

instalación en muro grueso

41.800.221.3379

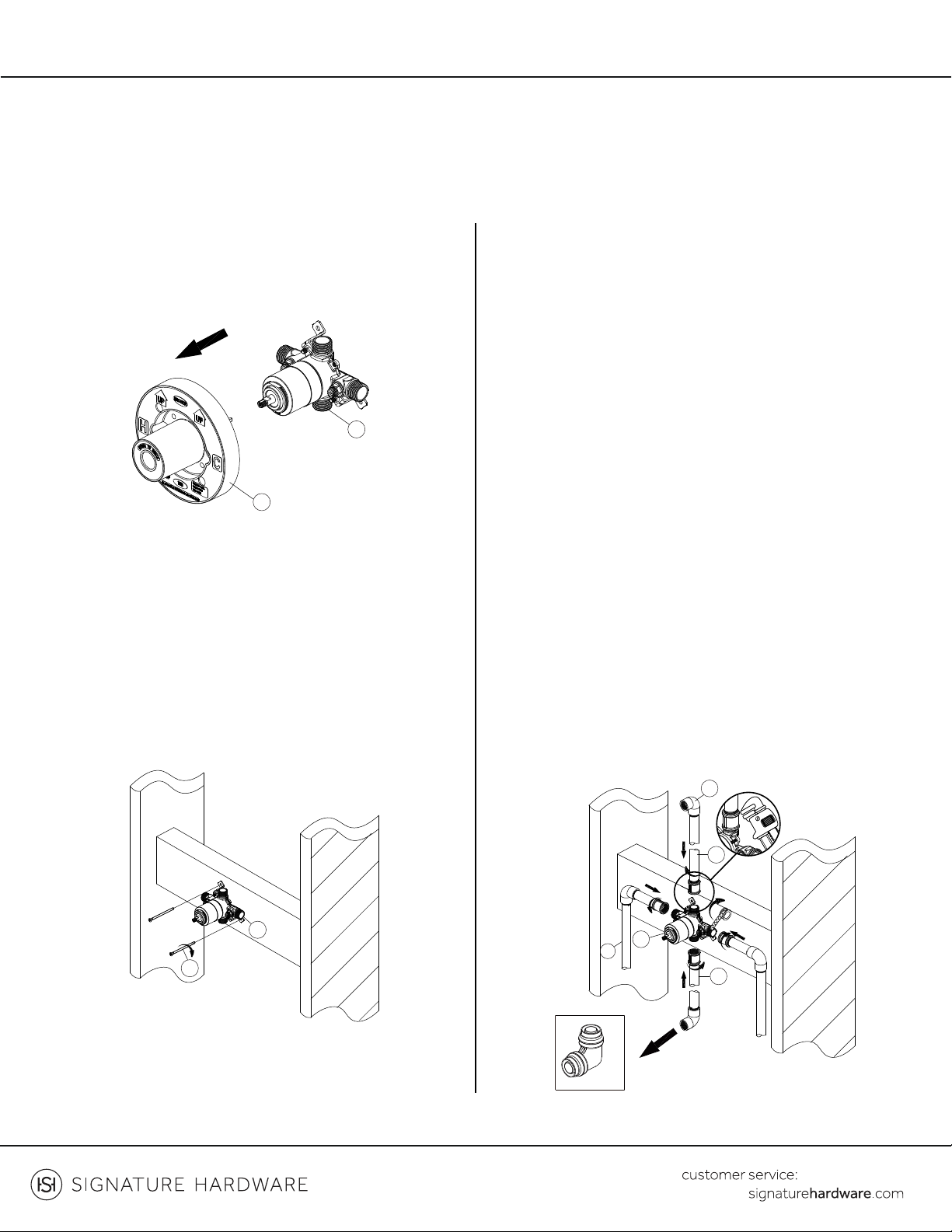

4. Remove the plaster guard (1) from the body (2).

4. Quita el protector de yeso (1) del cuerpo (2).

5. Fasten the body assembly (1) to cross brace with

mounting screws (2).

Note: Be sure to position the body (1) correctly in the

wall, with the side marked "UP" facing upward.

5. Sujeta el ensamblaje del cuerpo (1) al soporte en cruz

con los tornillos de montaje (2).

Nota: Asegura colocar el cuerpo (1) en la posición

correcta en la pared con el lado marcado "UP" hacia

arriba.

PENDLETON

PRESSURE BALANCE SHOWER SET

SET DE DUCHA DE PRESIÓN BALANCEADA PENDLETON

SKU: 948663, 948672

6. With Tub Outlet: Wrap plumbers’ tape around the

pipe threads in a clockwise direction. Connect the hot

and cold water supply lines (1), the shower outlet pipe

(2), and tub outlet pipe (3) by threading them onto the

valve body (5) in a clockwise direction. Tighten the

pipes to the valve body (5) with a pipe wrench.

Connect the pipe elbows (4) to the end of the shower

outlet and tub outlet pipes.

Note: The hot water supply lines go into the "H" inlet,

and the cold water supply lines go into the "C" inlet.

6. Con Tubo De Salida: Envuelva cinta para plomería

alrededor de las roscas de la tubería hacia la derecha.

Conecte las líneas de suministro de agua fría y caliente

(1) y la tubería de salida de la ducha (2) enroscándolas

hacia la derecha en el cuerpo de la válvula (4). Ajuste las

tuberías al cuerpo de laválvula (5) con una llave para tubo.

Conecte los codos de la tubería (4) al extremo de la salida

de la ducha y las tuberías de salida de la bañera.

Nota: Las líneas de suministro de agua caliente van en la

entrada "H", y las líneas de suministro de agua fría van en

la entrada "C".

Fig1

Caution - Pipe elbows (6, not included): Do not use push



Precaución 

acoplamientos de encaje a presión (Figura 1).

51.800.221.3379

8. If the hot and cold inlets are reversed (hot on right

and cold on left), remove bonnet (1) from the valve

body (3) with reversed supply connections. Rotate the

cartridge (2) 180°, so H appears on the right. Install the

cartridge making sure that the key is fully engaged with

the slot in the valve body (3). Slide the bonnet (1) over

the cartridge (2) and thread them onto the valve body

(3). Hand tighten securely.

Note: Do not install the valve body (3) upside down.

8. Si las entradas fría y caliente están invertidas (caliente

en la derecha y fría en la izquierda), retire el bonete (1) del

cuerpo de la válvula (3) con las conexiones de suministro

invertidas. Gire el cartucho (2) 180°, para que H aparezca

en la derecha. Instale el cartucho, asegurándose de que

la llave esté completamente metida en la ranura en el

cuerpo de la válvula (3). Deslice el bonete (1) sobre el

cartucho (2) yenrósquelos en el cuerpo de la válvula (3).

Apriete a mano ﬁrmemente.

Nota: ¡No instale el cuerpo de laválvula (3) al revés!

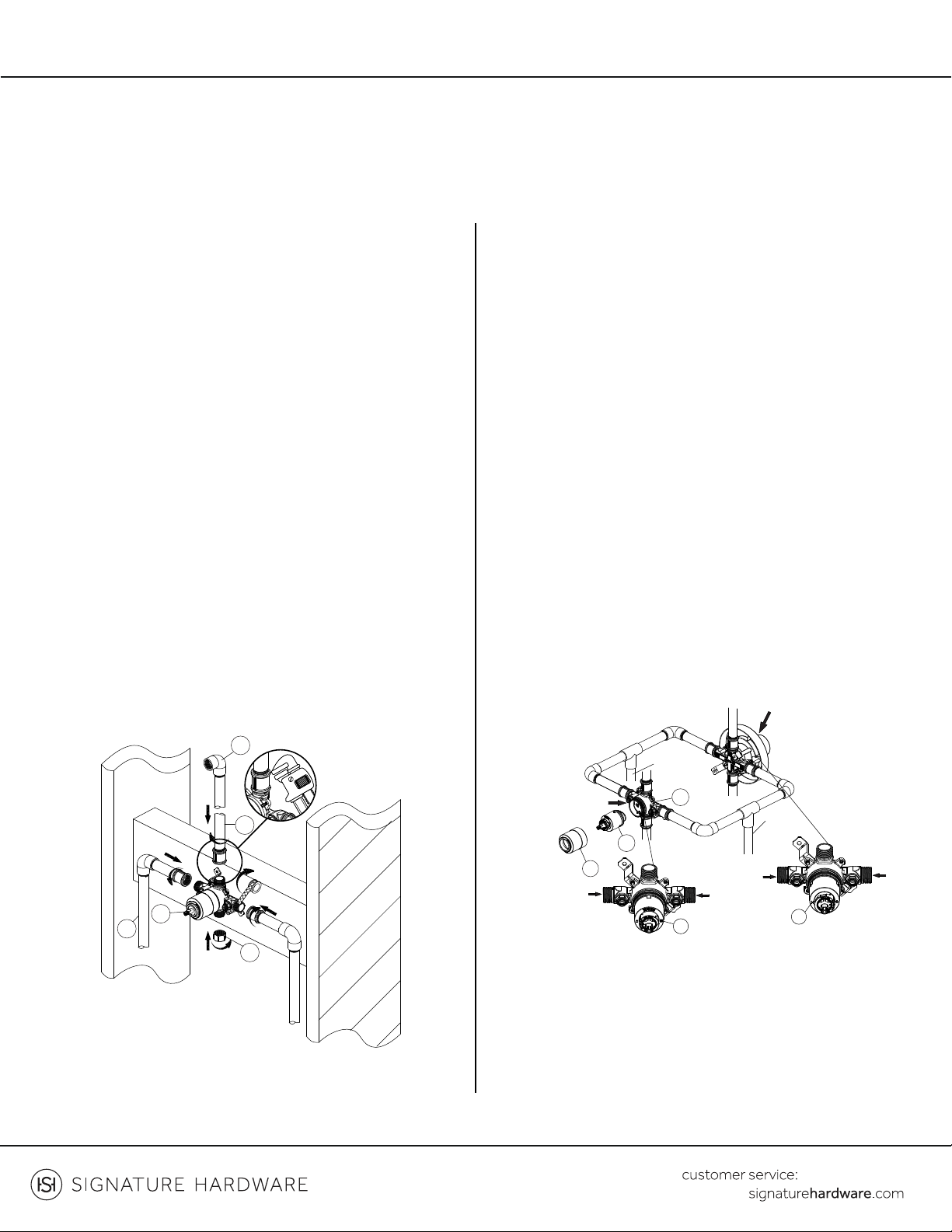

7. With No Tub Outlet: Wrap plumbers’ tape around

the pipe threads in a clockwise direction. Connect the

hot and cold water supply lines (1), the shower outlet

pipe (2) by threading them into the valve body (4) in a

clockwise direction. Then insert the plug (5) into the

bottom of the valve body (4). Tighten the pipes to the

valve body (4) with a pipe wrench. Connect the pipe

elbows (3) to the end of the shower outlet.

Note: The hot water supply lines go into the "H" inlet,

and the cold water supply lines go into the "C" inlet.

7. Sin Tubo De Salida: Envuelva cinta para plomería

alrededor de las roscas de la tubería hacia la derecha.

Conecte las líneas de suministro de agua fría y caliente

(1) y la tubería de salida de la ducha (2) enroscándolas

hacia la derecha en el cuerpo de la válvula (4). Después

inserte el tapón (5) en la parte inferior del cuerpo de la

válvula (4). Ajuste las tuberías al cuerpo de la válvula (4)

con una llave para tubo. Conecte los codos de la tubería

(3) al extremo de la salida de la ducha.

Nota: Las líneas de suministro de agua caliente van en la

entrada "H", y las líneas de suministro de agua fría van en

la entrada "C".

PENDLETON

PRESSURE BALANCE SHOWER SET

SET DE DUCHA DE PRESIÓN BALANCEADA PENDLETON

SKU: 948663, 948672

Cold

Fría

Cold

Fría

Cold

Fría

Hot

Caliente

Hot

Caliente

Hot

Caliente

reverse installation

instalación inversa

reverse installation

instalación inversa

normal installation

instalación normal

normal installation

instalación normal

61.800.221.3379



outlet or shower outlet without tub spout until all

foreign matter has cleared the line. Block one outlet





10. Abra el agua permitiendo que ﬂuya desde la salida de

la bañera o de la ducha sin la boquilla de la bañera hasta

que todo el material extraño se haya eliminado de la

línea. Bloquee una salida usando el tapón de tubería de

hierro de 1/2" (1) para limpiarlos desechos de la otra

salida. Corte el agua en el grifo.

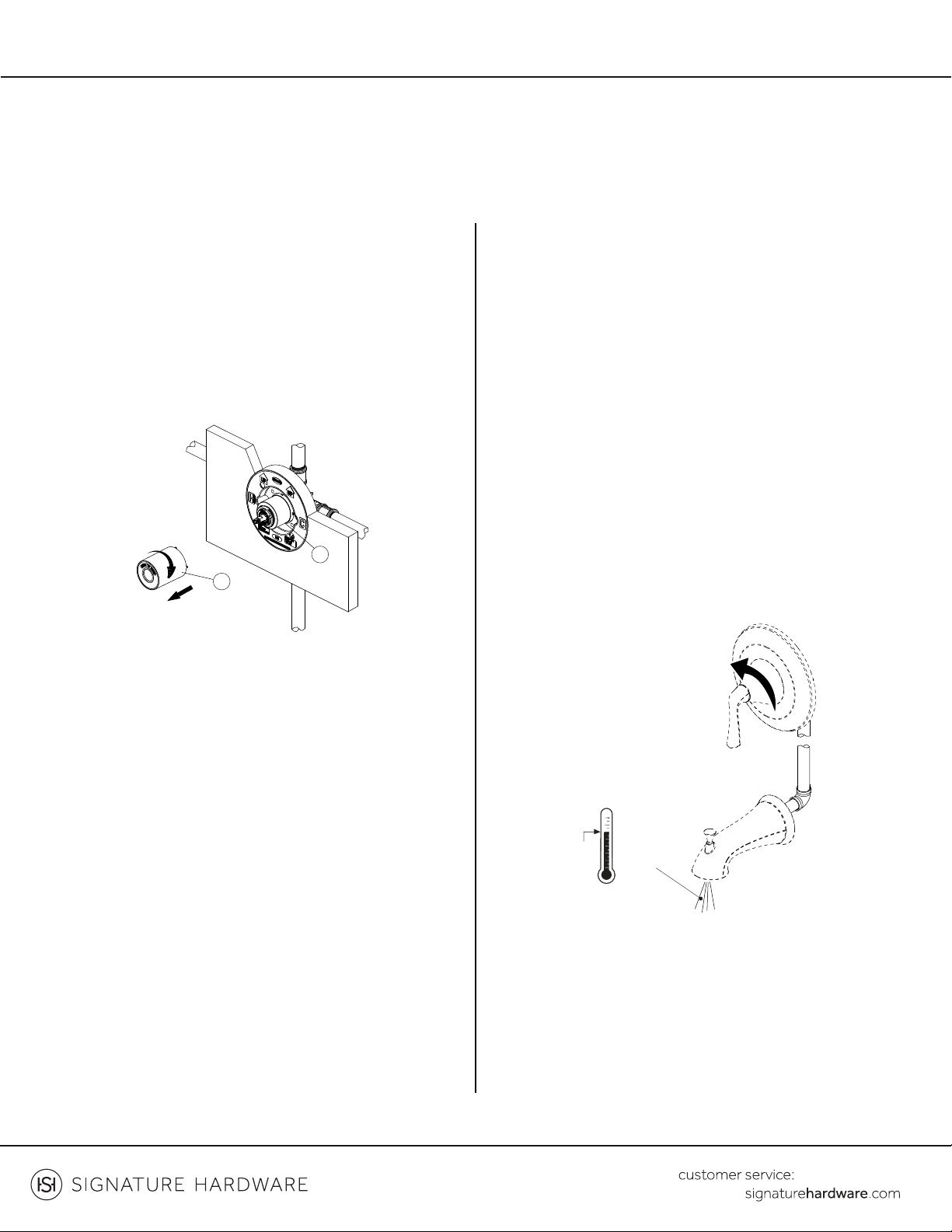

11. Place the plaster guard (1) onto the valve body (2).

Note: Be sure to position the plaster guard (1)

correctly onto the valve body (2), with the side marked

"SHOWER" facing upward.

11. Coloca el protector de yeso (1) en el cuerpo de la

válvula (2).

Nota: Asegúrate de colocar el protector de yeso (1)

correctamente sobre el cuerpo de la válvula (2), con el

lado de la marca “SHOWER” (ducha) hacia arriba.

9. Use two 1/2" iron pipe plugs to seal both shower

outlet and tub spout outlet. Turn cartridge stem



hot and cold water lines to full open position for one



Slowly remove pipe plugs from tub and shower outlets

to relieve pressure.

9. Use dos tapones de tubería de hierro de 1/2" para

sellar la salida de la ducha y de la boquilla de la bañera.

Gira por completo el vástago del cartucho hacia la

izquierda en la posición de mezclado. Abre

completamente las líneas de suministro de agua caliente

y fría durante un minuto. Veriﬁcar que no haya

ﬁltraciones. Cierra la llave del agua en el grifo. Quita

lentamente los tapones de la tubería de salida de la

bañera y la ducha para aliviar la presión.

PENDLETON

PRESSURE BALANCE SHOWER SET

SET DE DUCHA DE PRESIÓN BALANCEADA PENDLETON

SKU: 948663, 948672

tub and shower combinations

combinaciones de bañera y ducha

shower only installation

sólo instalación de ducha

71.800.221.3379

13. Rotate the lever counterclockwise until the water







may be required due to changes in groundwater

temperature.

Note:

temperature is set.

13. Haga girar la palanca en dirección contraria a las

agujas del reloj hasta que el agua llegue a la temperatura

máxima deseada, sin excederlos 120 grados F/ 49

grados C. Puede ser necesario un mantenimiento

estacional de la temperatura máxima de salida debido a

cambios en la temperatura del agua en los terrenos.

Nota: Coloque la palanca en posición cerrado una vez

ajustada la temperatura.

12. Before adjusting the temperature, remove the

plastic cap (1) from the valve body (2) by twisting the

cap in a clockwise direction.

12. Cómo quitar la tapa de plástico Antes de cómo

ajustar la temperatura, quita la tapa plástica (1) del

cuerpo de la válvula (2) girando la tapa en el sentido de

las manecillas del reloj.

PENDLETON

PRESSURE BALANCE SHOWER SET

SET DE DUCHA DE PRESIÓN BALANCEADA PENDLETON

SKU: 948663, 948672

hottest



120 F

49 C

81.800.221.3379

15. For colder water, adjust the limit stop ring (1) in a

clockwise direction and reinstall the limit stop ring (1)

onto the cartridge assembly (2). For hotter water,

adjust the limit stop ring (1) in a counterclockwise

direction and reinstall the limit stop ring (1) onto the

cartridge assembly (2).

Note: A thermometer can be held in the running

water to aid in reaching the desired water

temperature.

15. Cómo ajustar la deseada temperatura máxima del

agua Para agua más fría, ajusta el aro de retención del

límite (1) hacia la derecha yvuelve a instalarlo (1) en el

conjunto del cartucho (2). Para agua más caliente, ajusta

el aro de retención del límite (1) hacia la izquierda y vuelve

a instalarlo (1) en el conjunto del cartucho (2).

Nota: Puede colocarse un termómetro en el agua

corriente para ayudar a alcanzarla temperatura deseada

del agua.

14. Removing the limit stop ring, remember the

position of the limit stop ring (1) on the cartridge

assembly (2). Remove the limit stop ring (1) from the

cartridge assembly (2).

14. Cómo quitar el aro de retención de límite, Recuerda

la posición del aro de retención del límite (1) en el

conjunto del cartucho (2). Quita el aro del tope de límite

(1) del ensamblaje del cartucho (2).

PENDLETON

PRESSURE BALANCE SHOWER SET

SET DE DUCHA DE PRESIÓN BALANCEADA PENDLETON

SKU: 948663, 948672

hotter water

agua más caliente

colder water

agua más fría

122

91.800.221.3379



supplies and replace the cartridge (1).

Note: Install cartridge (1) correctly for proper handle

rotation.

16. Si el grifo gotea en la llave, cierre las líneas de

suministro de agua y reemplace el cartucho (1).

Nota: Instale correctamente el cartucho (1) para

asegurar la rotación adecuada de la manija.

PENDLETON

PRESSURE BALANCE SHOWER SET

SET DE DUCHA DE PRESIÓN BALANCEADA PENDLETON

SKU: 948663, 948672

INSTALLATION

INSTALACIÓN

1. Screw nut (1) onto thread section of valve body.



Tighten screw (3).

1. Atornilla la tuerca (1) en la sección roscada del cuerpo

de la válvula. Coloca la extensión del vástago de latón (2)

en el cuerpo de la válvula. Aprieta el tornillo (3).

2. Position escutcheon (1) on valve body with drain

hole (2) at the bottom. Place handle onto the brass



2. Coloca la placa decorativa (1) en el cuerpo de la válvula

con el oriﬁcio de drenaje (2) en la base. Coloca la manija

en la extensión del vástago de latón y aprieta el asiento

de la manija (3).

10 1.800.221.3379

PENDLETON

PRESSURE BALANCE SHOWER SET

SET DE DUCHA DE PRESIÓN BALANCEADA PENDLETON

SKU: 948663, 948672

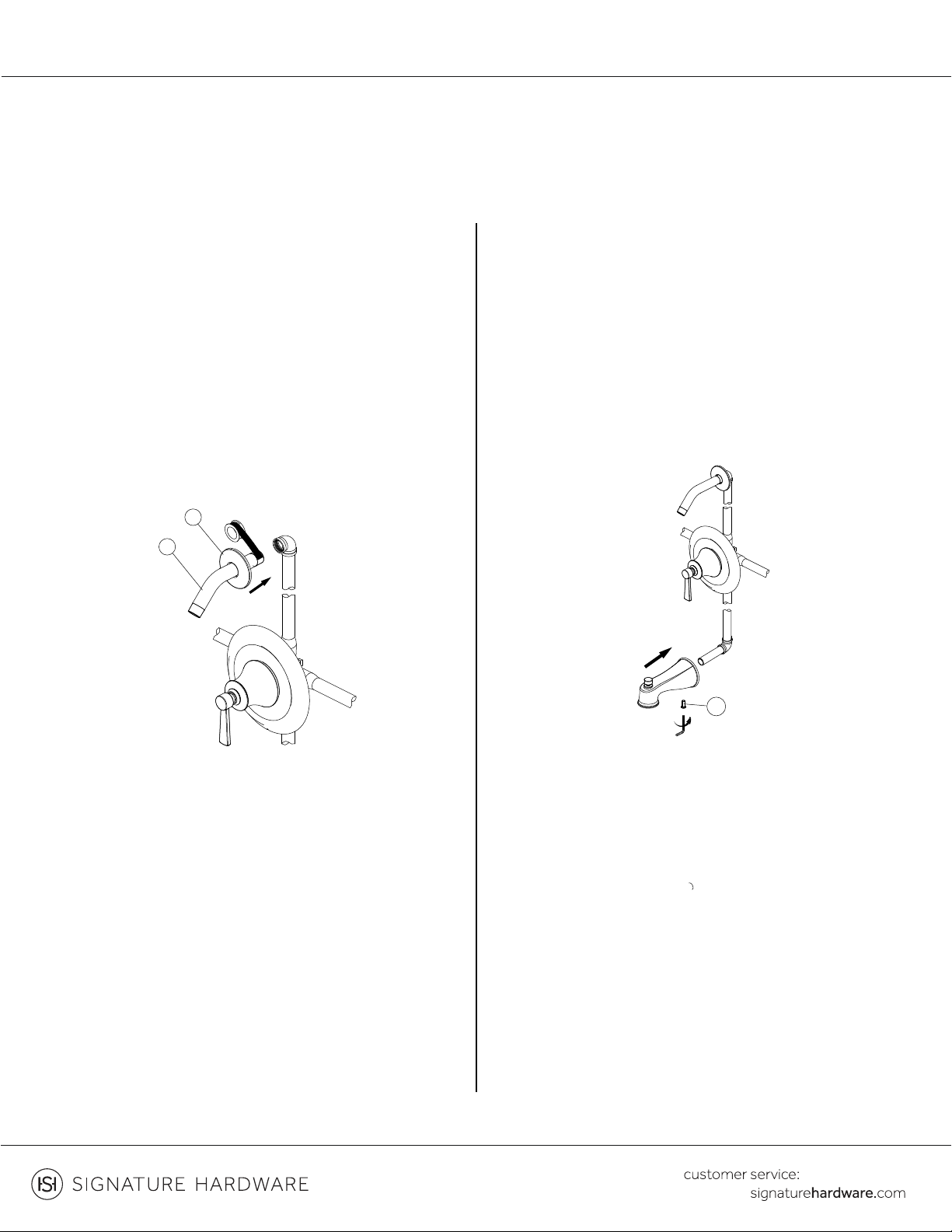

3. Insert the long end of the shower arm (2) through



long end of the shower arm (2) in a clockwise direction,

as shown. Screw long end of the shower arm into pipe

elbow inside the wall.

3. Inserta el extremo largo del brazo de la ducha (2) a

través de la brida (1) y coloca cinta selladora para roscas

alrededor del extremo largo del brazo de la ducha (2) en el

sentido de las manecillas del reloj, tal como se muestra

en el diagrama. Atornilla el extremo largo del brazo de la

ducha al codo de la tubería que está dentro de la pared.

4. Install tub spout. Press tub spout onto pipe until



wall. Tighten screw (1) located at the bottom of spout



4. Instala el caño de la tina. Presiona el caño de la tina en

la tubería hasta que el caño esté correctamente ubicado

y a ras con la pared terminada. Aprieta el tornillo (1)

ubicado en la parte inferiordel caño con la llave allen

(Hexagonal: 4,0 mm).

5. Flushing For Tub and Shower:

Turn on hot and cold water supply lines allowing water



has cleared the line.

5. Purgado De Tina y Ducha:

Para combinaciones de tina y ducha:

Abre las líneas de suministro de agua fría caliente y deja

que el agua salga por el caño de la tina (2) hasta que

todos los desechos sean expulsados.

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels Signature Hardware Appareil de salle de bains

Signature Hardware

Signature Hardware COOPER 940965 Manuel utilisateur

Signature Hardware

Signature Hardware KNOX 931416 Manuel utilisateur

Signature Hardware

Signature Hardware LEXIA 953770 Manuel utilisateur

Signature Hardware

Signature Hardware MODERN SLIDE BAR 948917 Manuel utilisateur

Signature Hardware

Signature Hardware BERWYN 953652 Manuel utilisateur

Signature Hardware

Signature Hardware PINECREST 948012 Manuel utilisateur

Signature Hardware

Signature Hardware Key West 948195 Manuel utilisateur

Signature Hardware

Signature Hardware BEASLEY 948654 Feuille d'instructions

Signature Hardware

Signature Hardware BEASLEY 948675 Manuel utilisateur

Signature Hardware

Signature Hardware ROUND SWIVEL BODY SPRAY 948942 Feuille d'instructions

Signature Hardware

Signature Hardware Hibiscus 948220 Manuel utilisateur

Signature Hardware

Signature Hardware RIDGEWAY 951733-S Manuel utilisateur

Signature Hardware

Signature Hardware LENTZ 951354 Manuel utilisateur

Signature Hardware

Signature Hardware GREYFIELD 949735 Manuel utilisateur

Signature Hardware

Signature Hardware TREECE 948780V Manuel utilisateur

Signature Hardware

Signature Hardware BRADENTON 948571 Manuel utilisateur

Signature Hardware

Signature Hardware 948956 Feuille d'instructions

Signature Hardware

Signature Hardware 926360 Manuel utilisateur

Signature Hardware

Signature Hardware VILAMONTE 948685 Manuel utilisateur

Signature Hardware

Signature Hardware BOYCE 925339-70 Manuel utilisateur

Signature Hardware

Signature Hardware 948560 Manuel utilisateur

Signature Hardware

Signature Hardware Edenton 948900 Manuel utilisateur

Signature Hardware

Signature Hardware Provincetown 948596 Manuel utilisateur

Signature Hardware

Signature Hardware GREYFIELD 948556 Manuel utilisateur

Manuels Appareil de salle de bains populaires d'autres marques

DURAVIT

DURAVIT C.1 C15240 0090 Manuel

Heatstore

Heatstore HSTRL500WTN Manuel utilisateur

Sunshower

Sunshower PURE SOLO Manuel utilisateur

Delabie

Delabie Delabie Sporting 714700 Manuel utilisateur

Kohler

Kohler K-13056 Instructions de montage

ESS

ESS Container TCL-11 Manuel utilisateur

Mustee

Mustee 22C Manuel utilisateur

VITRA

VITRA V-Flow Manuel utilisateur

baliv

baliv DUK-80.30 T Manuel utilisateur

Malmet

Malmet B105BT Manuel utilisateur

bathstore

bathstore Transition H1690MM Mode d’emploi

BELLOSTA

BELLOSTA Edward 0800/M Manuel utilisateur

baliv

baliv DU-5160 Manuel utilisateur

Franke

Franke PRTR0006 Manuel utilisateur

Gessi

Gessi RILIEVO 59011 Manuel utilisateur

noken

noken VITAE 100188525-N299998810 Manuel utilisateur

Allen + Roth

Allen + Roth 1142VA-30-201 Manuel utilisateur

Britex

Britex HBDA Manuel utilisateur
