Signature Hardware SIMPLE SELECT 948975 Manuel utilisateur

11.800.221.3379

SIMPLE SELECT

PRESSURE BALANCE VALVE TRIM

REGULADOR DE VÁLVULA DE PRESIÓN BALANCEADA DE SELECCIÓN SIMPLE

SKU: 948975, 948977, 948976, 948974, 948973, 948978

REVISED 08/28/2019

CODES: SHPR8040, SHVL8040, SHPT8040, SHHB8040, SHGF8040, SHPC8040LH

GETTING STARTED

BEFORE YOU BEGIN

We recommend consulting a professional if you are

unfamiliar with installing plumbing ﬁxtures. Signature

Hardware accepts no liability for any damage to the

ﬁxture, plumbing, shower, wall, or for personal injury

during installation.

Observe all local plumbing and building codes.

Unpack and inspect the ﬁxture for shipping damage.

If any damage is found, contact our Customer

Relations team at 1-800-221-3379.

Ensure that you have gathered all the required

materials that are needed for the installation.

TOOLS AND MATERIALS:

HERRAMIENTAS Y MATERIALES:

Adjustable

Wrench

Llave

ajustable

Phillips

Screwdriver

Destornillador

Phillips

ANTES DE COMENZAR

Le recomendamos que consulte a un profesional si no

sabe cómo instalar accesorios de plomería. Signature

Hardware no asume ninguna responsabilidad con

respecto a los daños causados a los accesorios, la

plomería, la ducha, la pared, ni por daños personales

que ocurran durante la instalación.

Cumpla con todas las normas locales de plomería y

construcción.

Retire el empaque y veriﬁque el accesorio para ver si se

produjeron daños durante el envío. Si encuentra algún

daño, comuníquese con nuestro equipo de Servicio al

cliente al 1-800-221-3379.

CÓMO COMENZAR

Asegúrese de haber reunido todos los materiales

necesarios para la instalación.

Safety Glasses

Gafas de seguridad

Allen Wrench

Llave hexagonal

21.800.221.3379

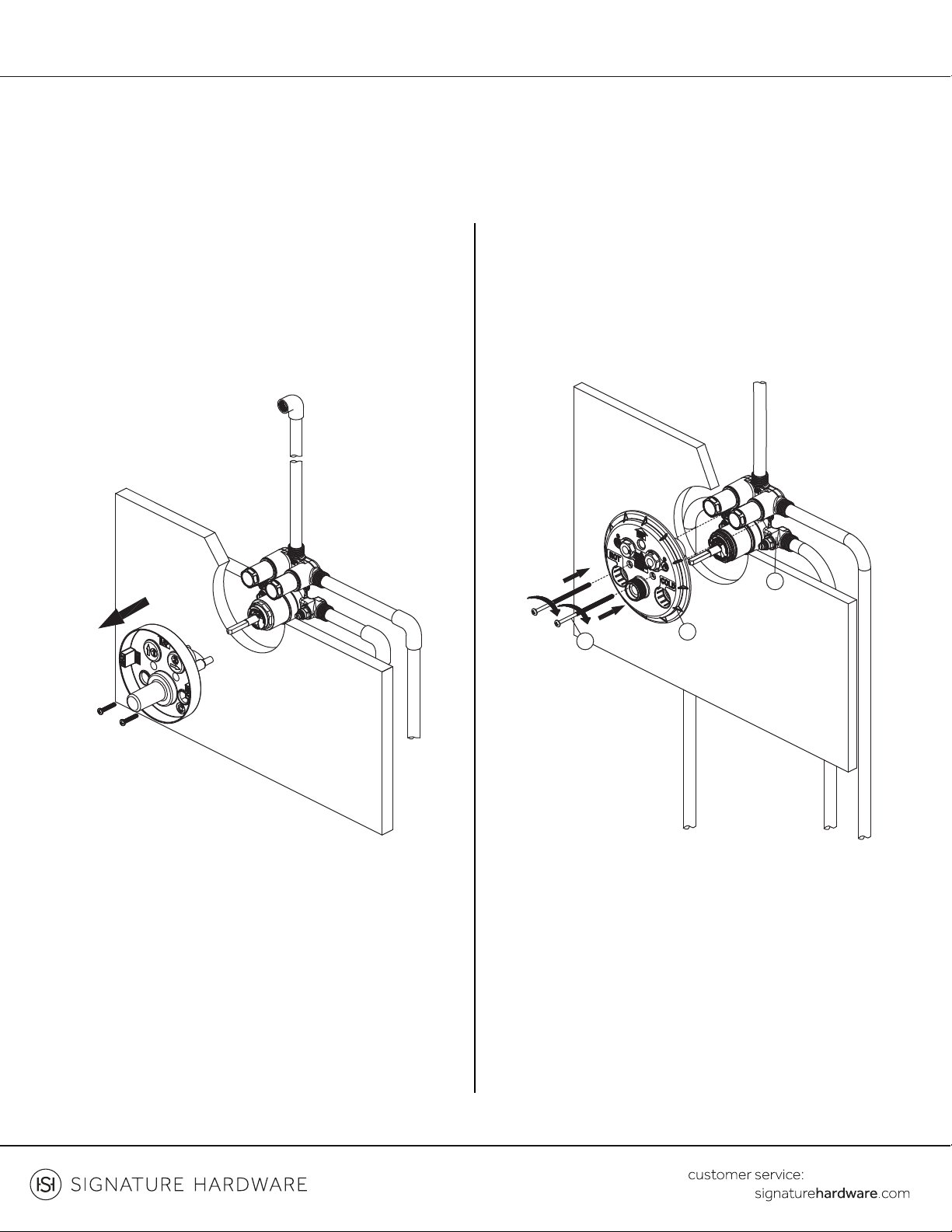

2. Secure backplate (2) to the valve body (3) with the

screws (1) using Allen wrench provided.

2. Asegure la placa de montaje (2) al cuerpo de la válvula

(3) con los tornillos (1) usando la llave allen que viene con

los materiales

SIMPLE SELECT

PRESSURE BALANCE VALVE TRIM

REGULADOR DE VÁLVULA DE PRESIÓN BALANCEADA DE SELECCIÓN SIMPLE

SKU: 948975, 948977, 948976, 948974, 948973, 948978

INSTALLATION

INSTALACIÓN

1. Unscrew the screws and remove the plaster guard.

1. Desatornille los tornillos y saque la protección de yeso.

31.800.221.3379

SIMPLE SELECT

PRESSURE BALANCE VALVE TRIM

REGULADOR DE VÁLVULA DE PRESIÓN BALANCEADA DE SELECCIÓN SIMPLE

SKU: 948975, 948977, 948976, 948974, 948973, 948978

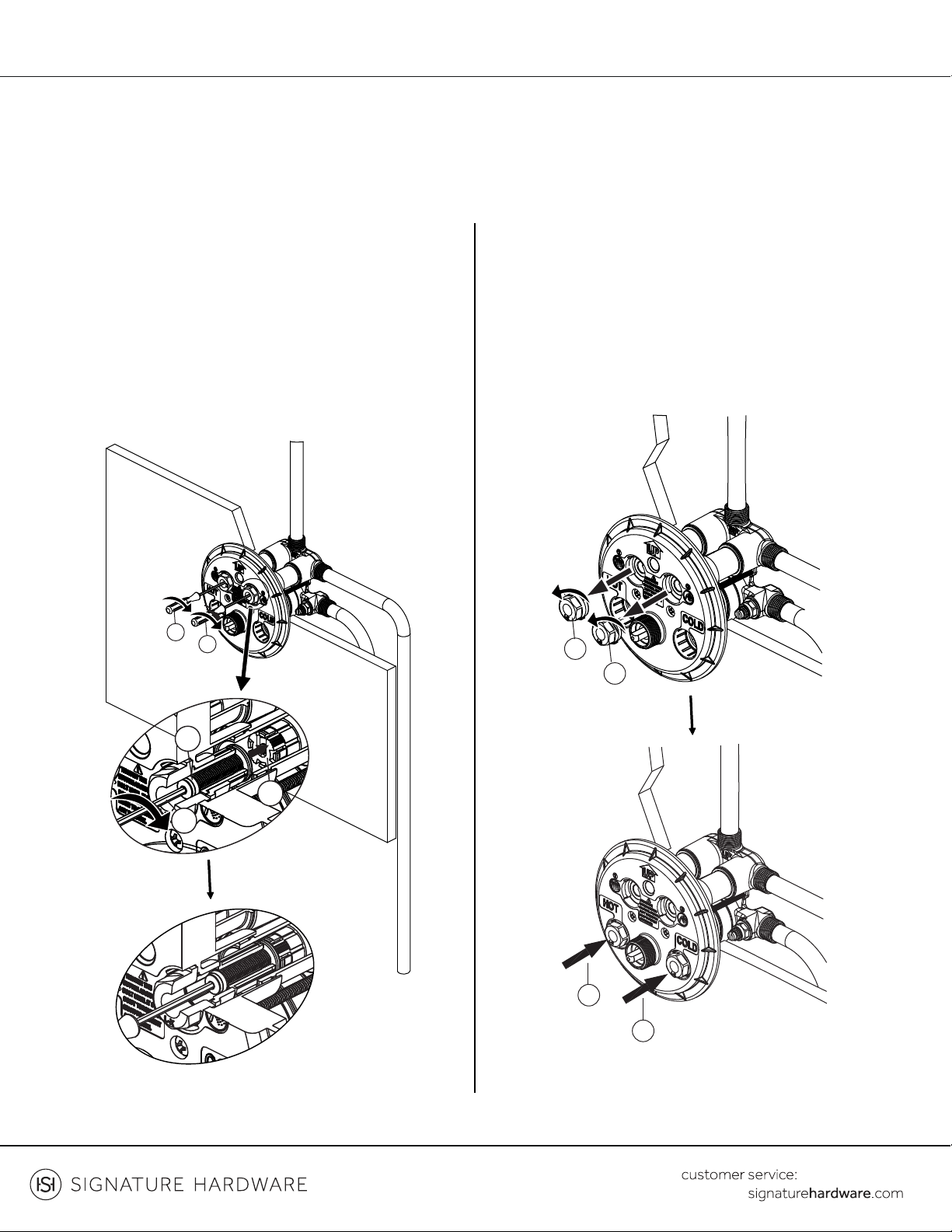

4. Loosen the stop plugs (1) with wrench and place

the stop valves (1) onto the holes in the bottom of

the backplate.

4. Suelte los tapones de detención (1) con la llave y

coloque las válvulas de detención (1) en los agujeros en la

base de la placa de montaje.

3. With the Allen wrench (1) provided, turn the

adjusting bolts (2) clockwise to the limit position of the

diverter cartridges (3). Do not torque too much to

prevent any damage.

3. Con la llave allen (1) que viene con los materiales, gire

los pernos de ajuste (2) hacia la izquierda a la posición

límite de los cartuchos de la válvula desviadora (3). No los

gire demasiado para evitar cualquierdaño.

41.800.221.3379

SIMPLE SELECT

PRESSURE BALANCE VALVE TRIM

REGULADOR DE VÁLVULA DE PRESIÓN BALANCEADA DE SELECCIÓN SIMPLE

SKU: 948975, 948977, 948976, 948974, 948973, 948978

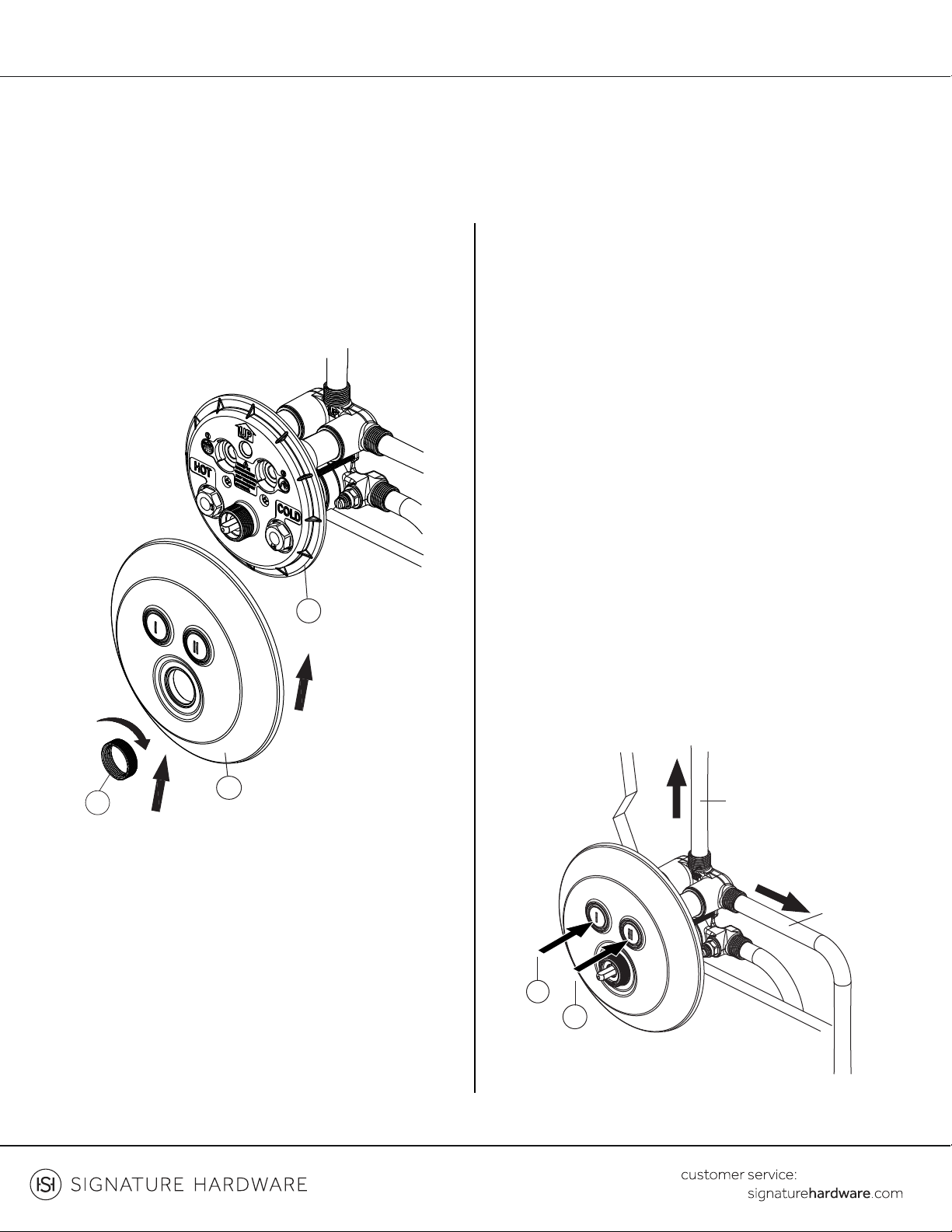

6. Water test:

Turn on water lines. Press button 1 and 2 allowing

water to ﬂow from outlets. If the issues occur, go

back to step 3 and re-install. (Before reinstalling, be

sure to turn the adjusting bolts counterclockwise

to the minimum position and put the stop plugs in

original position.)

Issue a: Button cannot bounce smoothly. (The

adjusting bolts in step 3 cannot rotate to the limit

position.)

Issue b: There is no ﬂow from outlets or button

cannot be switched. (The adjusting bolts in step 3 is

too tight.)

6. Prueba con agua:

Abra las tuberías de agua. Presione los botones 1 y 2

para permitir que ﬂuya el agua desde las salidas. Si se

produce un problema, regrese al paso 3 y reinstale.

(Antes de reinstalar, asegúrese de girar los pernos de

ajuste hacia la izquierda hacia la posición mínima y

colocar los tapones de detención en la posición

original.)

Problema a: el botón no se devuelve suavemente. (Los

pernos de ajuste, en el paso 3, no pueden rotara la

posición límite.)

Problema b: No hay ﬂujo desde las salidas o el botón no

se puede cambiar. (Los pernos de ajuste, en el paso 3,

están demasiado apretados.)

5. Holding escutcheon (2) in place, tighten mounting

nut (3) onto the backplate (1).

5. Mantenga la placa (2) en posición y asegure la tuerca

de montaje (3) en la placa (1).

outlet 1

salida 1

outlet 2

salida 2

51.800.221.3379

SIMPLE SELECT

PRESSURE BALANCE VALVE TRIM

REGULADOR DE VÁLVULA DE PRESIÓN BALANCEADA DE SELECCIÓN SIMPLE

SKU: 948975, 948977, 948976, 948974, 948973, 948978

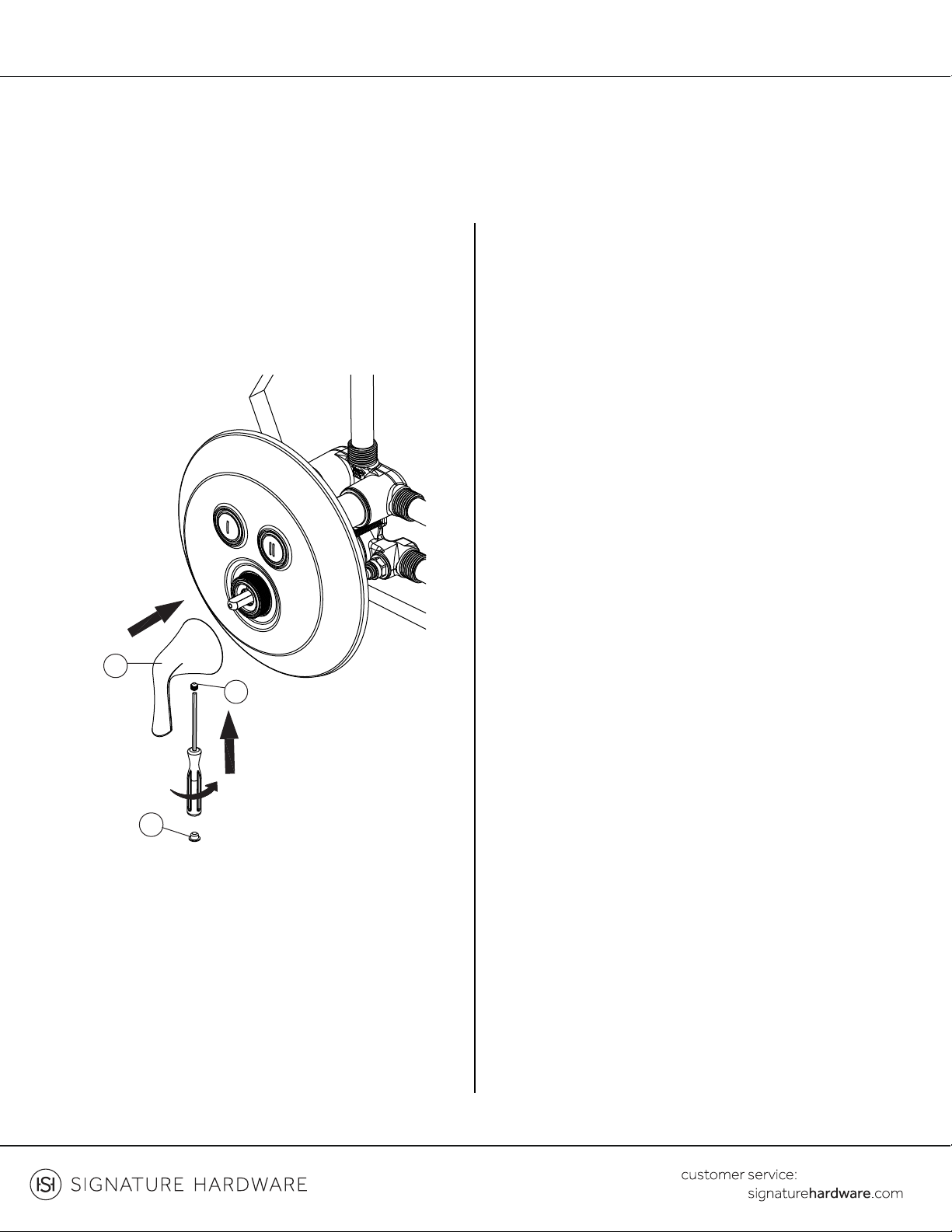

7. Install the handle (1) into backplate and secure with

set screw (2). Cover with index (3).

7. Instale la manija (1) en la placa y asegúrela con el

tornillo de sujeción (2). Cubra con el índice (3).
