Siemens DB720 Manuel utilisateur

Автоматизация и безопасность зданий

A6V10200373

Пожарная безопасность

DB721, DB722

DB720

DBS720

RS720, LP720

BA720

Detector base with

loop contact

Detector base

Sounder base

Detector base seal,

detector locking device

Base

attachment

Основание

извещателя с

кольцевым контактом

Основание

извещателя

Основание с

сиреной

Уплотнение для основания

извещателя, устройство

блокировки извещателя

Приставка

для

основания

Installation

Установка

Required space

Необходимое пространство

* = min. 2 cm

en The detectors installed must be easily accessible for

service and inspection work. It must be possible to remove

the detector from directly below using the detector

exchanger. The detector base requires a minimum

clearance of 2 cm around its sides

Detector exchanger

Telescope or extension rod

ru Извещатель следует устанавливать в

легкодоступном месте для выполнения обслуживания

и проверки. Следует обеспечить возможность

удаления извещателя снизу, с помощью

регулировочного прибора для замены извещателя.

Вокруг основания извещателя следует оставить зазор

минимум 2 см.

Регулировочный прибор для замены извещателя

Телескопический удлиняющий стержень

Автоматизация и безопасность зданий

A6V10200373

Пожарная безопасность

07-2014

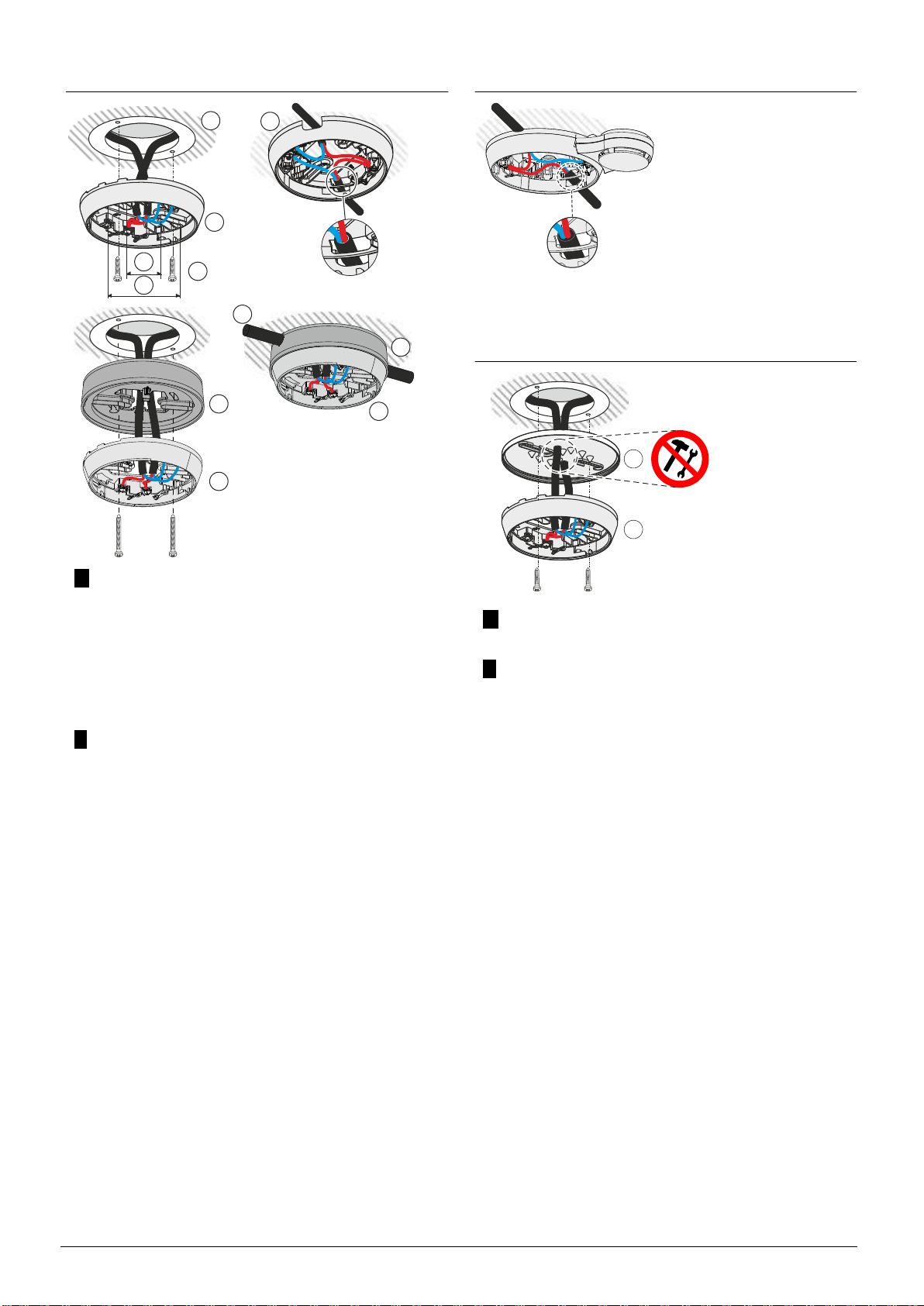

Wiring the detector base

Электропроводка основания извещателя

Recessed box

Detector base

Screws with max. Øof 4 mm

Min. 40 mm

Max. 90 mm

Surface cable max. of Ø 8 mm

Base attachment BA720

Surface cable max. of Ø 20 mm

Коробка для скрытого монтажа

Основание извещателя

Винты с макс. Ø 4 мм

Мин. 40 мм

Макс. 90 мм

Поверхностный кабель макс. Ø 8 мм

Приставка для основания BA720

Поверхностный кабель макс. Ø 20 мм

Wiring the sounder base

Электропроводка основания ссиреной

Installation in humid or wet environments

Установка во влажной среде

Detector base seal RS720 (not for DB722)

Detector base DB72x / Sounder base DBS720

Уплотнение для основания извещателя RS720 (pf

за исключением DB722)

Основание извещателя DB72x / Основание с

сиреной DBS720

Автоматизация и безопасность зданий

A6V10200373

Пожарная безопасность

07-2014

Cable entry

Ввод кабеля

DB722

DB721

DB720

Detector base/sounder base

The conductor loops must be placed flat in the base

bottom.

Screw terminals or spring clips

The detector bases have four screw terminals or four

spring clips.

Terminal name

Connection

+Connection for external alarm

indicator (AI)

+C-NET IN/OUT

-C-NET OUT/-external AI

-C-NET IN/-external AI

Incorrect laying of cables

Damage to cables and difficulties when installing

the detector. The cable loops must be placed flat in

the base bottom. The bare length of the cables is

approximately 8…10 mm.

Основание извещателя /основание с сиреной

Подводящие кабели следует прокладывать

ровно, в нижней части основания.

Клеммы с винтами или пружинные клеммы

Основания извещателя содержат четыре винтовых

или четыре пружинных клеммы.

Обозначение клеммы

Подключение

+Подключение внешнего

индикатора тревоги (AI)

+C-NET IN/OUT

-C-NET OUT / - внеш. AI

-C-NET IN / - внеш. AI

Неправильная прокладка кабелей

Повреждение кабелей и трудности с установкой

точечного извещателя! Кабели следует

укладывать ровно в нижней части основания.

Длина неизолированной части кабелей должна

составлять приблизительно 8…10 мм.

Auxiliary terminals

Дополнительные разъемы

en For detector base DB72x or sounder base DBS720

Connection terminals: 1…2.5 mm2

Micro terminals: 0.28…0.5 mm2

ru Для основания извещателя DB72x или основания с

сиреной DBS720

Контактные разъемы 1…2,5 мм2

Микроразъемы 0,28…0,5 мм2

Designation plate, detector locking device

Табличка смаркировкой, устройство блокировки

извещателя

Designation plate

Detector base

A. Insert the detector in the detector base.

B. Insert the hexagonal wrench provided in the bore

hole on the detector housing and tighten the grub

screw.

If the detector base seal RS720 is being used, it is

not possible to install the designation plate

FDBZ291.

Табличка с маркировкой

Основание извещателя

A. Вставьте извещатель в основание

B. Вставьте прилагаемый шестигранный

гайковерт в отверстие ‘b’корпуса извещателя и

затяните установочный винт.

При применении уплотнения для основания

извещателя RS720, установить табличку с

маркировкой FDBZ291 невозможно.

Автоматизация и безопасность зданий

A6V10200373

Пожарная безопасность

07-2014

Inserting the detector

Установка извещателя

en Insert the detector (1) in the detector base DB72x (2)

or sounder base DBS720, turning clockwise. You must be

able to hear and feel the detector snap in.

ru Вставьте извещатель (1) воснование DB72x (2) или

основание с сиреной DBS720, и поворачивайте по

часовой стрелке. Вы должны услышать и почувствовать

щелчок вставшего на место извещателя.

Removing the detector

Демонтаж извещателя

en Turn the detector (1) anticlockwise to remove it from

the detector base DB72x (2) or the sounder base

DBS720.

ru Поворачивайте извещатель (1) против часовой

стрелки, чтобы снять его соснования DB72x (2) или

основания с сиреной DBS720.

Connection diagram C-NET

Схема подключения C-NET

1a 1b

5 6

1a 1b

5 6

1a 1b

5 6

1a 1b

5 6

1a 1b

5 6

–

2 2

–

3 3

–

Control panel

Detector base DB72x, sounder base DBS720

Auxiliary terminal DBZ1190-xx

External alarm indicator

For more information, refer to document

A6V10212047.

Панель управления

Основание извещателя DB72x, основание с

сиреной DBS720

Дополнительный разъем DBZ1190-xx

Внешний индикатор тревоги

За более подробной информацией обратитесь к

документу A6V10212047.

Автоматизация и безопасность зданий

A6V10200373

Пожарная безопасность

07-2014

Details for

ordering

Для заказа

DB721

S54319-F11-A1

Detector base with loop contact

Основание извещателя с кольцевым контактом

DB721

S54319-F11-A1

Detector base

Основание извещателя

DB722

S54319-F19-A1

Detector base

Основание извещателя

BA720

S54319-F20-A1

Base attachment

Приставка для основания

DBS720

S54319-F5-A1

Sounder base

Основание с сиреной

RS720

S54319-F8-A1

Detector base seal

Защитное уплотнение для основания извещателя

FDBZ291

A5Q00002621

Designation plate

Табличка с маркировкой

LP720

S54319-F9-A1

Detector locking device

Устройство блокировки извещателя

OOO <Сименс>

Департамент

Siemens Building Technologies

Россия, Москва

Тел. +7 495 737 18 21

Факс +7 495 737 18 20

www.sbt.siemens.ru

Данные и дизайн могут быть изменены без предупреждения.

DBS720:

0786-CPD-20780

За более подробной информацией обратитесь к

Декларации Соответствия ЕС, которую можно

получить по телефону Customer Support Center:

Tel. +49 89 9221-8000

Год 11

Стандарт: EN 54-3

Директива EMC2004/108/EC

Документа

A6V10200373

PN A5Q00028047

Руководство FD720

Редакция

07-2014

Секция 7

Details for

ordering

Для заказа

DBZ1190-AA

4677080001

Micro terminal 0.28…0.5 mm2

Микроразъем 0,28…0,5 мм2

DBZ1190-AB

4942340001

Connection terminal 1…2.5 mm2

Контактный разъем 1…2,5 мм2

FDAI91

S54370-F9-A1

Alarm indicator - Door frame

Индикатор срабатывания – монтаж в дверную коробку

FDAI92

S54370-F3-A1

Alarm indicator - Surface

Индикатор срабатывания – поверхностный монтаж

FDAI93

S54370-F5-A1

Alarm indicator - Flush

Индикатор срабатывания – утопленный монтаж

DX791

S54319-F6-A1

Detector exchanger

Регулировочный прибор для замены извещателя
