P/N A6V10334278_a_en

INTRODUCTION The Model FHA2031-U1 (S54400-B44-A1) from Siemens Industry, Inc., is an optional

Din Rail Assembly used to land heavy field wiring for network, RS485 and dialer

modules to FHB2001 or FHB2002 backboxes and then interconnect them to the

intended module.

The FHA2032-U1 is for indoor use only in dry environments.

INSTALLATION

Remove all system power before installation, first battery then AC. (To power up,

connect the AC first, then the battery.)

The Din Rail Assembly includes the following parts:

DEILPPUSSTRAP

ytitnauQnoitpircseD

1peedmm5.7xmm53,liaR

3srotcennoCliaRniD

2stunxeh23-01#

3sgulpnoitisop-ruoF

The din rail connectors snap onto the din rail and then can be slid into the desired

position on the rail. Up to three connectors will fit on a single rail.

1. Place the din rail on the two studs in the upper left corner of the backbox as

shown in Figure 1 and secure it in place with the two #10-32 hex nuts.

DIN RAIL

#10-32 HEX NUTS

FHB2001 BACKBOX

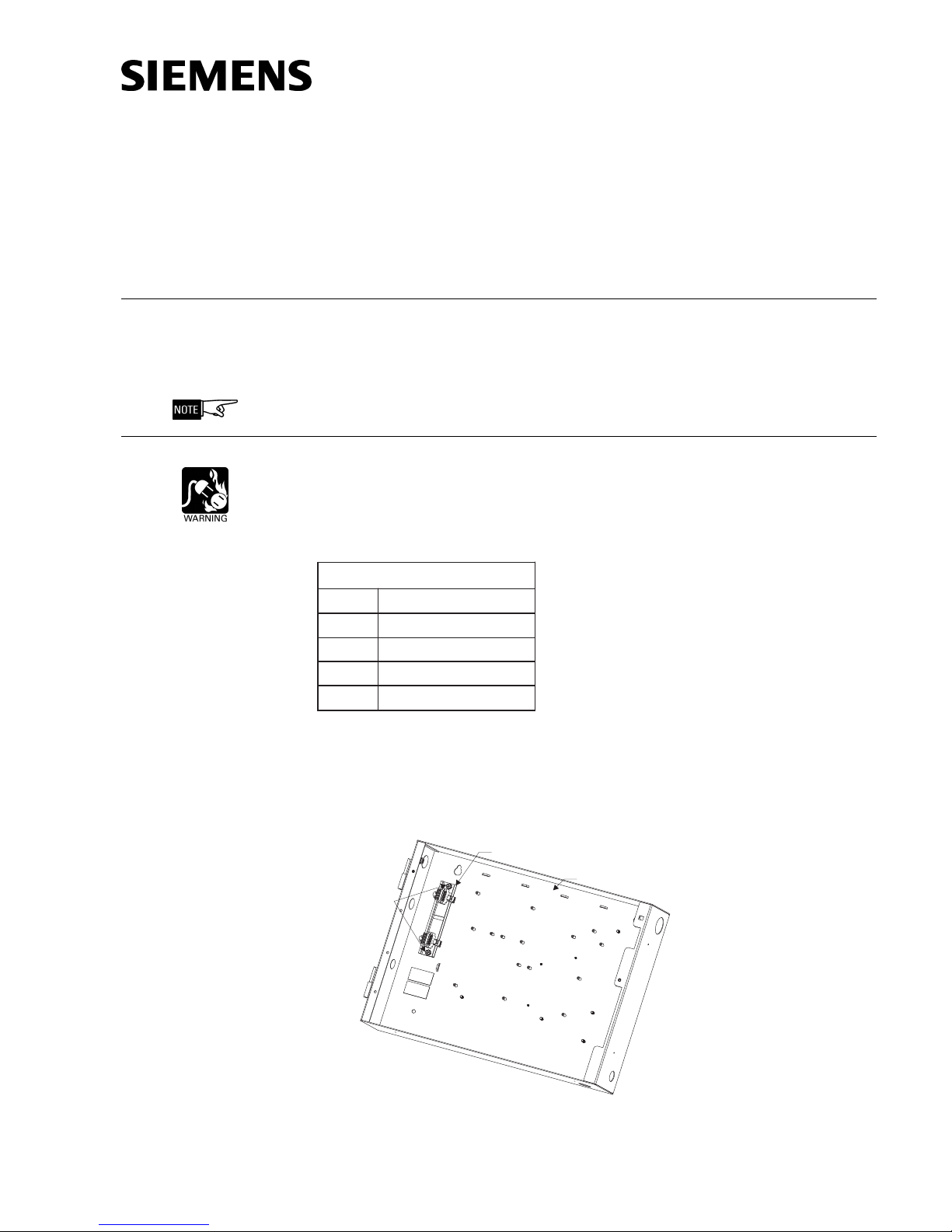

Figure 1

Mounting the Din Rail

Din Rail for FHB2001-U1/-R1 and FHB2002-U1/-R1 Backboxes

Installation Instructions

Model FHA2031-U1

Siemens Industry, Inc.

Building Technologies Division

Florham Park, NJ

Siemens Canada Limited

Building Technologies Division

2 Kenview Boulevard

Brampton, Ontario L6T 5E4 Canada

P/N A6V10334278_a_en

2. Bring field wiring for network, RS485 or dialer modules into the backbox

through a knockout in the upper left-hand corner of the backbox.

3. Land the wiring on a connector as shown in the individual module wiring

instructions. Refer to Figure 2.

4. Insert a four-position plug into the connector. Wire it to the network, RS485

or dialer module as shown in the individual module wiring instructions with

user-supplied 22 AWG stranded wire.

DIN RAIL

FHB2001 OR FHB2002

BACKBOX

DIN RAIL

CONNECTOR

FIELD

WIRING

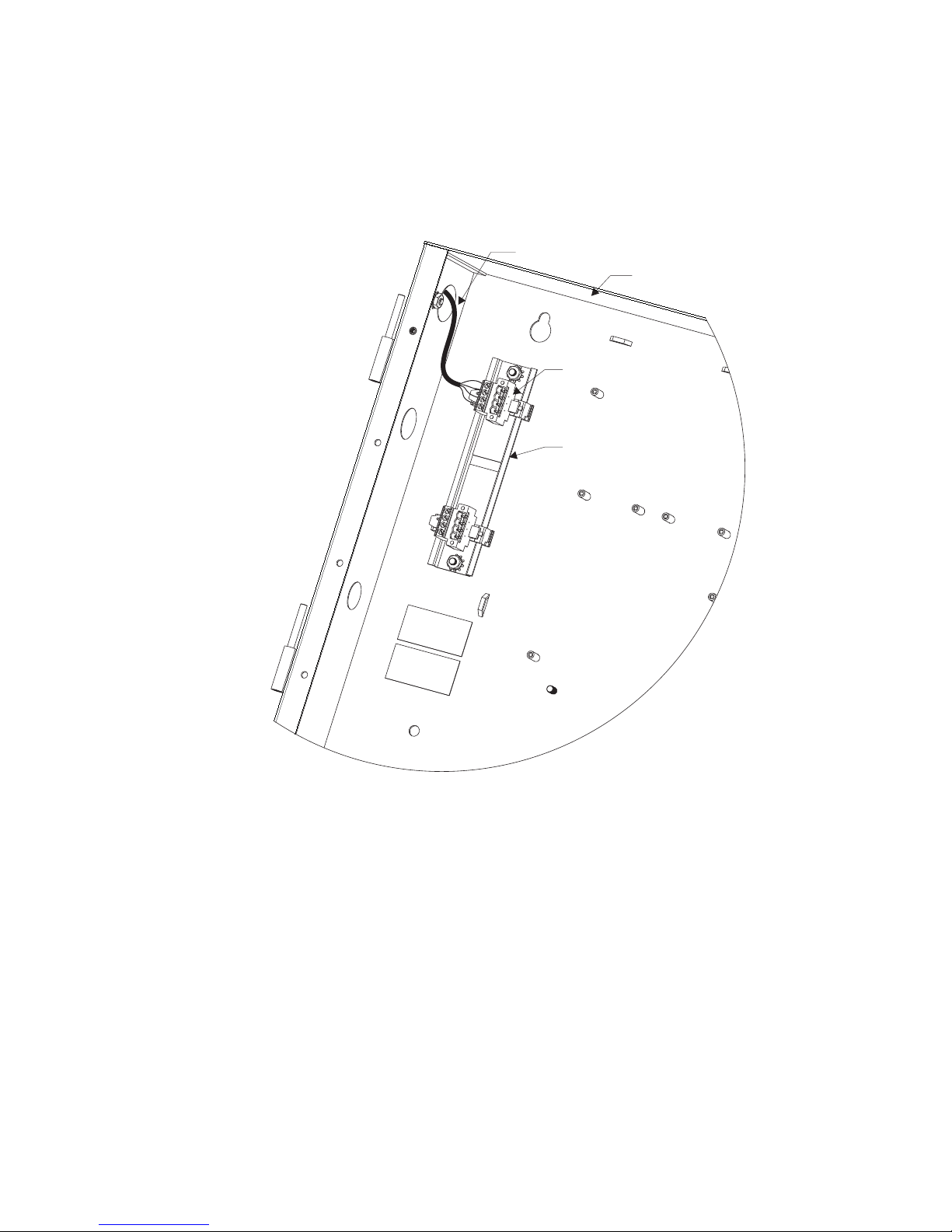

Figure 2

Wiring to the Din Rail Connectors
