SICK MSM Series Manuel utilisateur

MSM

Muting Extension Module

for MSL

Mounting Instructions

D Seite: 3–5, 51

DK Side: 7–9, 51

E Páginas: 11–13, 51

F Pages: 15–17, 51

FIN Sivut: 19– 1, 51

GB Page: 3– 5, 51

GR ÓåëßäÜ: 7– 9, 51

I Pagina: 31–33, 51

N Side: 35–37, 51

NL Pagina: 39–41, 51

P Páginas: 43–45, 51

S Sidan: 47–49, 51

Anbauanleitung

MSM

8 008 896.0799 © SICK AG • Germany • Sicherheitstechnik

1. Sicherstellen, daß MSLE spannungsfrei

2. Anschlussraum (1) des MSLE durch Lösen der 4 Befesti-

gungsschrauben entfernen (Abb. 1, Anhang)

. Konfiguration des MSLE sicherstellen:

Anhand der Konfigurationstabelle (Abb. 2 oder 3) überprü-

fen, ob die DIP-Schalter des MSLE (2) entsprechend der

gewünschten Gerätefunktion eingestellt sind.

Bei MSLE, coded version, darüber hinaus sicherstellen, dass

der Code entsprechend dem Sendercode eingestellt ist

4. Gewünschte Muting-Funktion über den 8fach-DIP-Schalter

( ) im MSM entsprechend der Konfigurationstabelle in der

Betriebsanleitung MSM einstellen

5. 4-pol. Flachbandkabel (4) vom MSM mit dem 4-pol. An-

schlussstecker des MSLE verbinden

6. Das MSM und MSLE zusammenstecken. Dabei unbedingt auf

eine einwandfreie Kabelführung der 4-pol. Verbindungslei-

tung achten

7. MSM und MSLE so zusammenfügen, dass die Nahtstelle

dicht abschließt. Durch Festziehen der Innensechskant-

schrauben (5) der Befestigungsschienen wird die Verbindung

gesichert

8. Den zuvor entfernten Anschlussraum (1) mit 4 Befestigungs-

schrauben mit dem MSM verbinden

Kombinationsmöglichkeiten

MSM-Typ MSLE

nicht codiert coded version

MSM-Standard ja ja

MSM-Override *) nein

*) Mit MSLE xx-1xxxx ab Seriennummer 9710xxxx kombinierbar

Anbauanleitung

MSM

8 008 896.0799 © SICK AG • Germany • Sicherheitstechnik

Schalter

1 2 3 4 Schützkontrolle Wiederanlaufsperre

A A A A ja ja

A B A B nein ja

B A B A ja nein *)

B B B B nein nein *)

*) In diesem Fall muss die Wiederanlaufsperre Bestandteil der Steuerung des KA sein

MSLE xx- xxxx

Bei Ändern der DIP-Schalterstellung entspricht der Gerätetyp

nicht mehr dem Gerätetypenschild, deshalb muss eine

Änderung unbedingt am Gerät und in den Maschinenunter-

lagen vermerkt werden.

ACHTUNG

Anbauanleitung

MSM

8 008 896.0799 © SICK AG • Germany • Sicherheitstechnik 5

5 6 7 8 Schütz- Wiederanlauf-

kontrolle sperre

AAAA ja ja

A B A B nein ja

B A B A ja nein *)

B B B B nein nein *)

*) In diesem Fall muss die Wiederanlaufsperre Bestandteil der Steuerung

des KA sein

1 2 3 Codierung

BAA1

ABA2

AAB

4 OWS

A Standard

B invertiert

MSLE xx-2xxxx

-3xxxx

-4xxxx

Bei Ändern der DIP-Schalterstellung entspricht der Gerätetyp nicht

mehr dem Gerätetypenschild, deshalb muss eine Änderung

unbedingt am Gerät und in den Maschinenunterlagen vermerkt

werden.

ACHTUNG

Anbauanleitung

MSM

8 008 896.0799 © SICK AG • Germany • Sicherheitstechnik

Monteringsvejledning

MSM

8 008 896.0799 © SICK AG • Germany • Si herheitste hnik

1. Sørg for, at MSLE er spændingsfri.

2. MSLE’s end ap (1) fjernes ved at løsne de

4 befæstelsesskruer (ill. 1, Bilag).

3. Kontroller MSLE’s konfiguration:

Kontroller ved hjælp af Konfigurationstabellen (ill.2 eller 3),

om MSLE’s DIP-kontakter (2) er indstillet i

overensstemmelse med den ønskede funktion.

Ved MSLE, kodet version, skal man desuden kontrollere, at

koden er indstillet i overensstemmelse med senderens

kode.

4. Indstil den ønskede muting-funktion over den 8-dobbelte

DIP-kontakt (3) i MSM i overensstemmelse med

konfigurationstabellen i Betjeningsvejledningen til MSM.

5. Det 4-polede fladbåndskabel (4) fra MSM forbindes med

MSLE’s 4-polede tilslutningsstik.

6. Forbind MSM og MSLE. Derved skal man ubetinget være

opmærksom på, at den 4-polede fladbåndskabel er

tilsluttet korrekt.

7. MSM og MSLE sættes sammen, så overgangen slutter tæt.

Forbindelsen sikres ved at stramme

befæstelsesskinnernes unbrakoskruer (5).

8. End apen (1), som før blev taget af, forbindes med MSM

ved hjælp af 4 befæstelsesskruer.

Kombinationsmuligheder

MSM-type MSLE

ikke kodet kodet version

MSM-standard ja ja

MSM-override *) nej

*) Kan kombineres med MSLE xx-1xxxx fra serienummer

9710xxxx

Monteringsvejledning

MSM

88 008 896.0799 © SICK AG • Germany • Si herheitste hnik

Kontakt

1 2 3 4 relæovervågning Manuel genstart

A A A A ja ja

A B A B nej ja

B A B A ja nej *)

B B B B nej nej *)

*) I dette tilfælde skal den manualle genstart være integreret i maskinstyringen.

MSLE xx-1xxxx

Hvis DIP-kontakternes stilling ændres, svarer apparattypen

ikke længere til typeskiltet, derfor skal man ubetinget lave en

anmærkning om ændringen på apparatet og i maskinens

tekniske dokumentation.

ACHTUNG

Monteringsvejledning

MSM

8 008 896.0799 © SICK AG • Germany • Si herheitste hnik

5 6 7 8 Kontakt Manuel

relæovervågning genstart

AAAA ja ja

ABAB nej ja

B A B A ja nej *)

B B B B nej nej*)

*) I dette tilfælde skal den manuelle genstart være integreret i

maskinstyringen.

1 2 3 Kodning

BAA1

ABA2

AAB3

4 OWS

A standard

B inverteret

MSLE xx-2xxxx

-3xxxx

-4xxxx

Hvis DIP-kontakternes stilling ændres, svarer apparattypen ikke

længere til typeskiltet, derfor skal man ubetinget lave an

anmærkning om ændringen på apparatet og i maskinens tekniske

dokumentation.

ACHTUNG

Monteringsvejledning

MSM

10 8 008 896.0799 © SICK AG • Germany • Si herheitste hnik

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels SICK Unité de contrôle

SICK

SICK UE10-3OS Manuel utilisateur

SICK

SICK CDB650 Manuel utilisateur

SICK

SICK Flexi IO XTDO1 Manuel utilisateur

SICK

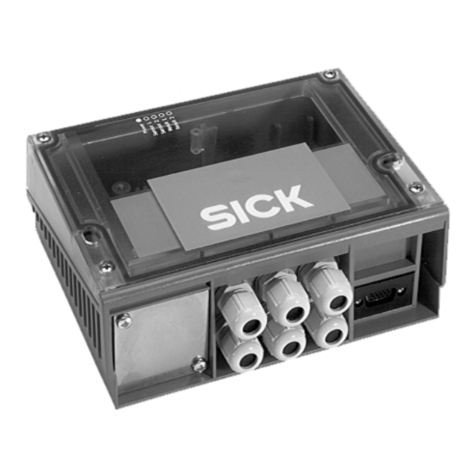

SICK CDM420-0006 Manuel utilisateur
