Betriebsanleitung

AR60

Irrtümer und Änderungen vorbehalten

Inhalt

1 Allgemeines ....................................................................................4

1.1 Die Laser-Ausrichthilfe AR60 auf einen Blick .......................4

1.2 Einsatzbereiche .....................................................................5

2 Justiervorgang ................................................................................6

3 Ausrichtung über Umlenkspiegel ............................................... 11

4 Technische Daten ........................................................................ 12

5 Bestelldaten................................................................................. 13

5.1 Laser-Ausrichthilfe AR60.................................................... 13

5.2 Adapter ............................................................................... 13

6 Anhang ......................................................................................... 14

6.1 Tabellenverzeichnis............................................................ 14

6.2 Abbildungsverzeichnis........................................................ 14

6.3 Konformität mit EU-Richtlinien........................................... 14

Kapitel 1Betriebsanleitung

AR60

Irrtümer und Änderungen vorbehalten

Allgemeines

1Allgemeines

Die Laser-Ausrichthilfe AR60 ist ein Gerät, um verschiedene optische

Sensoren von SICK auszurichten, wie z. B. Lichtschranken und Licht-

vorhänge.

1.1 Die Laser-Ausrichthilfe AR60 auf einen Blick

•Kleines Gehäuse.

•Netzunabhängig durch Batterie-Stromversorgung1).

•Anschraubfläche für verschiedene Adapter.

•Handlicher Laserpointer.

Laser Notice N o. 50, 24. Juni 2007

Ausna hme de r Abweichu ngen gem äß

und 21 CFR 1040.10 and 1040.11 mit

P ≤ 1 mW (cw), λ= 630-680 nm

LASERSTRAHLUNG

Nicht in den Strahl blicken!

LASERKLASSE 2

Entspricht IEC/EN 60825-1:20 07,

Mit der Laser-Ausrichthilfe AR60 können die optischen Sensoren

(Sender/Empfänger) bei der Montage auf einfache Weise und zeit-

sparend ausgerichtet werden – schon bevor die Sensoren mit Span-

nung versorgt werden.

Sehr vorteilhaft ist die Laser-Ausrichthilfe AR60, wenn mittels

Umlenkspiegel das Lichtbündel umgelenkt wird. Die Ausrichtung

(Einjustierung) von Sender/Empfänger und Umlenkspiegel lässt sich

somit von einer Person in kürzester Zeit durchführen.

1) Batterien sind nach den gesetzlichen Vorschriften getrennt zu entsorgen.

Abb.

Aufbau der Laser

Ausrichthilfe AR60

Anschraubfläche

Micro

batterien

2 x 1,5 V

Ein

/Ausschalter

Lichtaustritt

ca. 6 mm

Zum Wechseln der Batterien

Deckel abnehmen

Nivellierlibelle

Betriebsanleitung Kapitel 1

AR60

Irrtümer und Änderungen vorbehalten

Allgemeines

Blicken Sie nie direkt in den Laserstrahl!

Die Laserstrahlung ist bei zufälliger, kurzzeitiger Einwirkung (< 0,25 s)

für das Auge ungefährlich. Eine Gefahr für das Auge besteht nur

dann, wenn die eigene Abwendreaktion gegenüber blendendem Licht

unterdrückt wird. Falls Laserstrahlung ins Auge trifft, schließen Sie

die Augen bewusst und wenden sich sofort ab.

Richten Sie niemals den Laserstrahl in die Augen von Personen.

Warnhinweis!

Vorsicht – wenn andere als die hier angegebenen Bedienungs- oder

Justiereinrichtungen benutzt oder andere Verfahrensweisen ausge-

führt werden, kann dies zu gefährlicher Strahlungsexposition führen.

1.2 Einsatzbereiche

Die Laser-Ausrichthilfe AR60 ist auch für die effiziente Störungsbe-

seitigung sowie für Service- und Wartungsarbeiten von Vorteil.

Über verschiedene Adapter können die unterschiedlichen Geräte

ausgerichtet werden. Für folgende Gerätebaureihen sind Adapter

erhältlich:

Sicherheitstechnik

•miniTwin

•WSU/WEU26/3

•L21

•L40

•L41

•C2000, C4000, M2000, M4000

•L27

Automatisierungstechnik

•V18

•V18L

•V180-2

•W24-2

•W27-3

•W34

•W36

•W45

•W260

Bei Lichtschranken oder Lichtvorhängen mit Schutzfeldhöhen

″750 mm empfiehlt sich die Ausrichtung mit zwei Laser-

Ausrichthilfen AR60, angebracht an den Geräteenden.

Hinweis



ACHTUNG

Kapitel 2Betriebsanleitung

AR60

Irrtümer und Änderungen vorbehalten

Justiervorgang

2Justiervorgang

=Den dem Sensor entsprechenden Adapter an AR60 anschrauben.

=AR60 vor Sender montieren (fest aufklipsen oder anschrauben).

=AR60 einschalten.

=Auf dem Empfänger einen weißen Karton bzw. Karton mit

Scotchlite (Reflexionsband) anbringen (Lichtbündel ist so besser zu

erkennen).

=Sender so ausrichten, dass das Lichtbündel auf die Mitte der

Empfängeroptik trifft.

=Sender in dieser Position befestigen.

=AR60 vor Empfänger montieren und Empfänger so auf den Sender

ausrichten, dass das Lichtbündel auf die Mitte der Senderoptik

trifft.

=Empfänger in dieser Position befestigen.

=AR60 ausschalten.

=AR60 abmontieren.

=Sensoren einschalten.

Bei der Laser-Ausrichthilfe AR60 kann ein deutlich schwächerer zwei-

ter Lichtfleck auftreten. Bei Abständen über 3 m ist dieser nicht mehr

sichtbar. In Abständen unter 3 m darf dieser nicht zur Ausrichtung

verwendet werden.

Betriebsanleitung Kapitel 2

AR60

Irrtümer und Änderungen vorbehalten

Justiervorgang

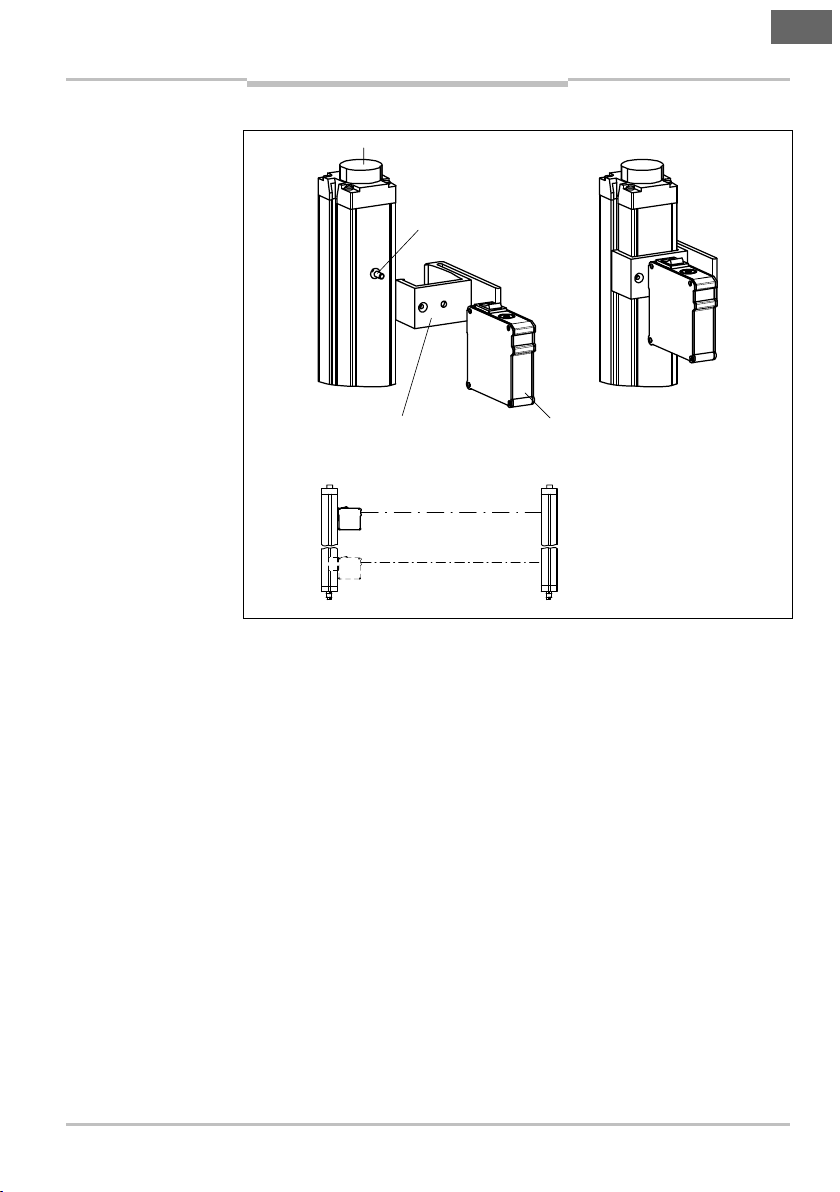

Abb.

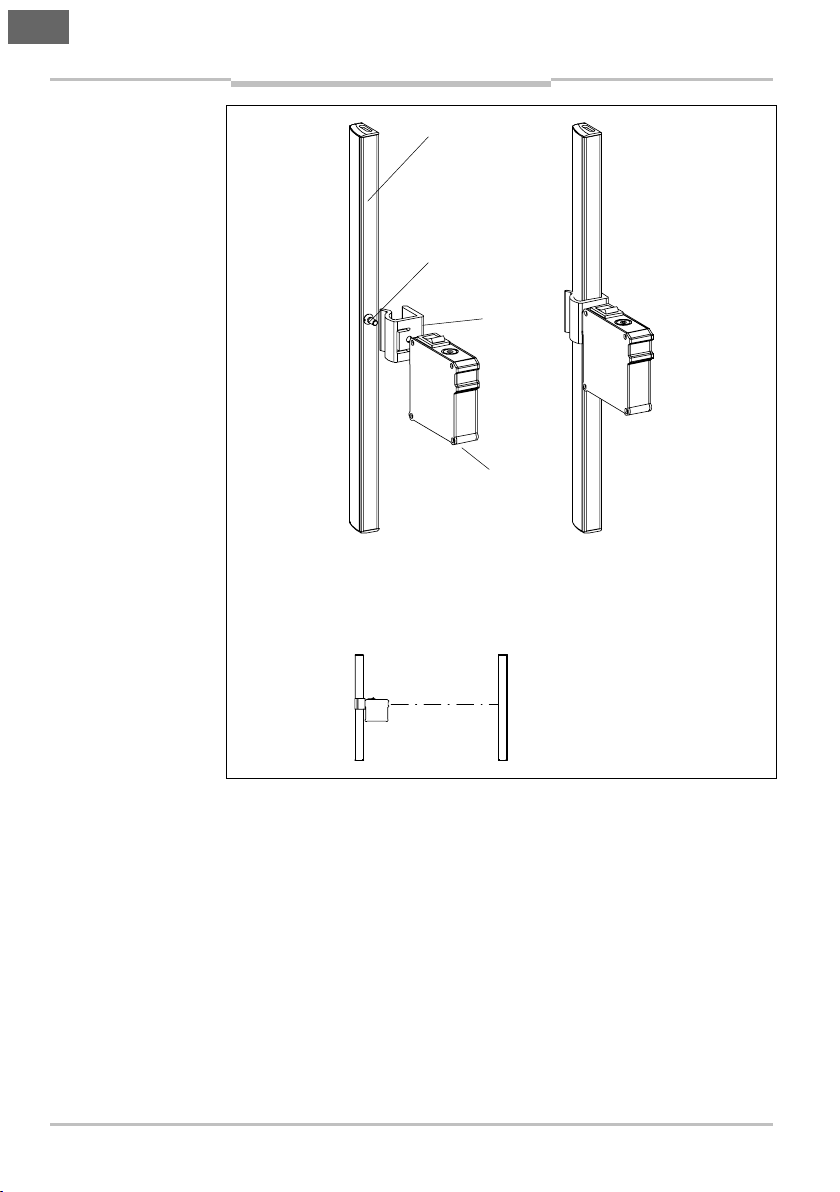

Laser

Ausrichthilfe

AR60 und Einstrahl-

Sicherheits-Lichtschranke

WSU/WEU26/3

Abb.

Laser

Ausrichthilfe

AR60 und Einstrahl-

Sicherheits-Lichtschranke

L27 oder WS/WE27-3

WSU/WEU26/3

Befestigungs

schraube M4 x 10

Adapter für

WSU/WEU26/3

Laser

Ausricht

hilfe AR60

Sender

Empfänger

Adapter für L27

oder WS/WE27

Befestigungs

schraube M4 x 10

L27 oder

WS/WE27-3

Laser

Ausricht

hilfe AR60

Sender

Empfänger

Kapitel 2Betriebsanleitung

AR60

Irrtümer und Änderungen vorbehalten

Justiervorgang

Abb.

Laser

Ausrichthilfe

AR60 und Sicherheits-

Lichtvorhang miniTwin

miniTwin

Befestigungs

schraube

Adapter für

miniTwin

Laser

Ausricht

hilfe AR60

Betriebsanleitung Kapitel 2

AR60

Irrtümer und Änderungen vorbehalten

Justiervorgang

Abb.

Laser

Ausrichthilfe

AR60 und Sicherheits-

Lichtvorhänge

C2000/C4000 bzw.

Mehrstrahl-Sicherheits-

Lichtschranke M2000

C2000/C4000/M2000

Befestigungs

schraube M4 x 10

Laser

Ausricht

hilfe AR60

Adapter für Sender

C2000/C4000/M2000

Sender

Empfänger

Kapitel 2Betriebsanleitung

AR60

Irrtümer und Änderungen vorbehalten

Justiervorgang

Abb.

Laser

Ausrichthilfe

AR60 und Mehrstrahl-

Sicherheits-Lichtschranke

M4000

Befestigungs

schraube

M4 x 10

Adapter für

M4000

Laser

Ausricht

hilfe AR60

Sender

Empfänger
