GENERAL

The Shure A412B microphone base allows gooseneck

microphones to be quickly mounted in situations where

permanent installation is impractical. The angled XLR input

connector maintains a low profile, while inside the base there

is ample room for custom circuitry.

INSTALLATION

Attaching a Microphone to the Base

Insert the XLR connector on the microphone into the

female XLR connector on the top of the microphone base.

Securing the Microphone Base to a Surface (Optional)

1. Install two No. 6 wood screws, two inches apart, on the

mounting surface (see Figure 1, diagram A).

2. Place the key holes over the screw heads and push the

microphone into position. Adjust the height of the screws

as necessary to secure the microphone (see Figure 1,

diagram B).

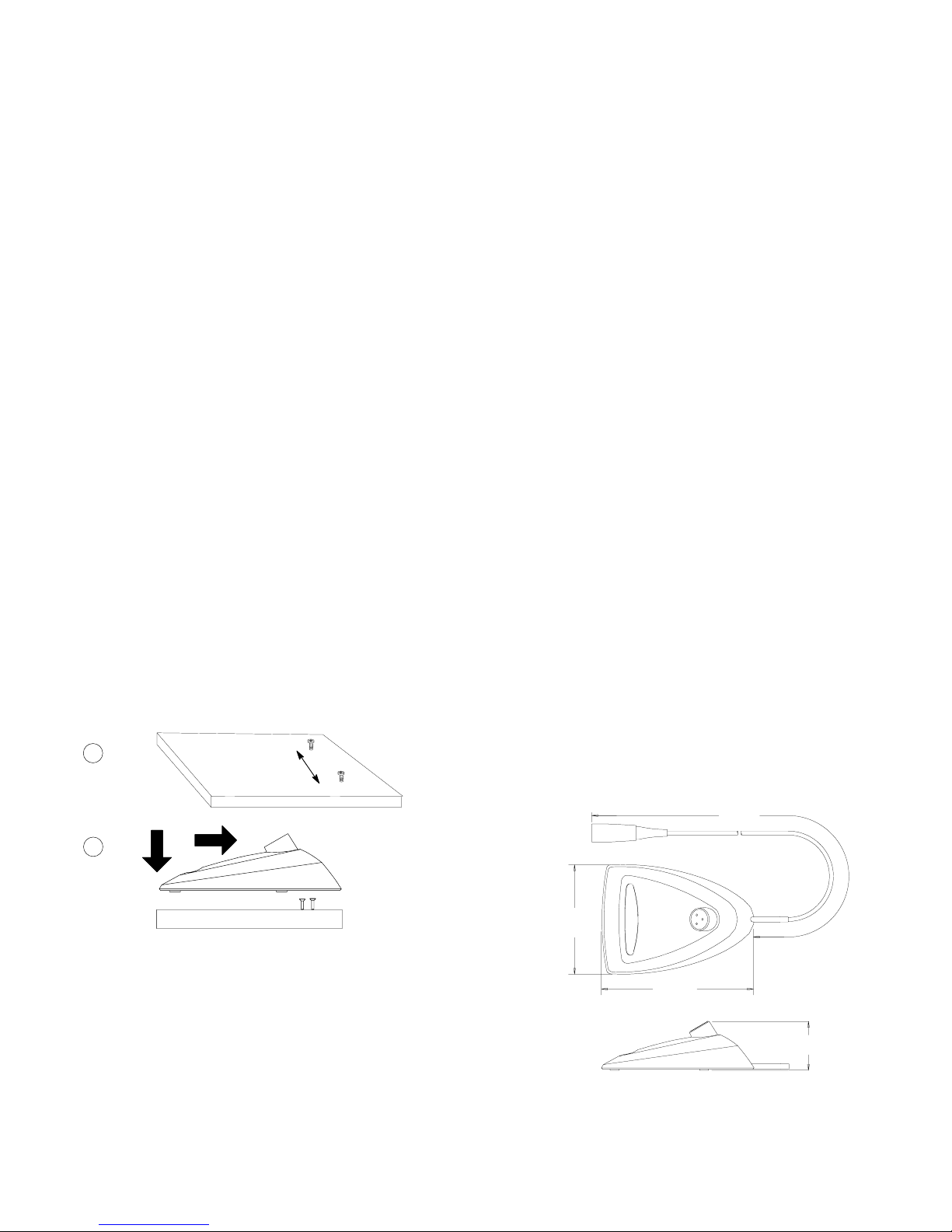

2 in.

SECURING THE A412B TO A MOUNTING SURFACE

FIGURE 1

SPECIFICATIONS

Dimensions

See Figure 2

Weight

0.68 kg (1.5 lbs) net

0.91 kg (2.0 lbs) packaged

REPLACEMENT PARTS AND ACCESSORIES

Cable (10 ft) C121. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Base Plate Bumpers 80A8053A. . . . . . . . . . . . . . . . . .

DIMENSIONS

FIGURE 2

5.16 cm

(2 1/32 in.)

3.0 m

(10 ft)

11.6 cm

(4 9/16 in.)

16.2 cm

(6 3/8 in.)

FIGURE 3

1 cm

(3/8

in.)

WIRING DIAGRAM

REMOVING THE BACK PLATE

MODEL A412B MICROPHONE BASE

USER GUIDE

27C2977 (BL)

2002, Shure Incorporated Printed in U.S.A.

GUIDE DE L’UTILISATEUR DE LA BASE DE

MICROPHONE MODÈLE A412B

GÉNÉRALITÉS

La base Shure A412B permet le montage rapide des

microphones à col de cygne dans les situations où une

installation permanente n’est pas pratique. Le connecteur

d’entrée XLR en biais permet de garder un profil bas et

l’intérieur de la base est amplement assez grand pour des

circuits spéciaux.

MONTAGE

Montage du microphone sur la base

Brancher le connecteur XLR du microphone sur le

connecteur femelle du dessus de la base.

Fixation de la base de microphone sur une surface de

montage (option)

1. Poser deux vis à bois no. 6 à 5.1 cm l’une de l’autre, sur

la surface de montage (voir la figure 1, schéma A).

2. Placer les trous de montage sur les têtes des vis et

pousser le microphone en place. Régler la hauteur des vis

selon le besoin pour assujettir le microphone (voir la figure

1, schéma B).

CARACTÉRISTIQUES

Dimensions

Voir la figure 2

Poids

0,68 kg net

0,91 kg emballée

PIÈCES DE RECHANGE ET ACCESSOIRES

Câble de 3 m C121. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Amortisseurs de plaque de base 80A8053A. . . . . . . .

2 in.

FIGURE 1 SABBILDUNG 1 SFIGURA 1

FIXATION DE LA BASE A412B SUR UNE SURFACE DE

MONTAGE SBEFESTIGUNG DES A412BAUF EINER

AUFLAGEFLÄCHE SFIJACION DE LA A412B A UNA

SUPERFICIE DE MONTAJE SFISSAGGIO DELLA BASE

A412B AD UNA SUPERFICIE DI MONTAGGIO

MODELL A412B MIKROFONSOCKEL

BEDIENUNGSANLEITUNG

ALLGEMEINES

Der Mikrofonsockel Shure A412B ermöglicht die rasche

Installation von Schwanenhalsmikrofonen in Situationen, in

denen sich die dauerhafte Anbringung als unpraktisch

erweist. Der abgewinkelte XLR–Eingangsstecker weist ein

flaches Profil auf, während es innerhalb des Sockels

ausreichend Platz für einen speziell zugeschnittenen

Schaltungskomplex gibt.

INSTALLATION

Anbringung des Mikrofons am Sockel

Den XLR–Stecker am Mikrofon in die XLR–Steckbuchse

an der Oberseite des Mikrofonsockels einstecken.

(Wahlfreie) Befestigung des Mikrofonsockels auf einer

Oberfläche

1. Zwei Holzschrauben Nr. 6 im Abstand von 5.1 cm in die

Befestigungsfläche einschrauben (siehe Abbildung 1,

Diagramm A).

2. Die Schlüssellöcher über den Schraubenköpfen plazieren

und das Mikrofon in die richtige Position drücken. Die

Höhe der Schrauben nach Bedarf anpassen, um das

Mikrofon sicher zu befestigen (siehe Abbildung 1,

Diagramm B).

TECHNISCHE DATEN

Abmessungen

Siehe Abbildung 2

Gewicht

0,68 kg netto

0,91 kg mit Verpackung

ERSATZTEILE UND ZUBEHÖR

Kabel (10 Fuß) C121. . . . . . . . . . . . . . . . . . . . . . . . . . .

Sockelplattenpuffer 80A8053A. . . . . . . . . . . . . . . . . . .

DIMENSIONS SABMESSUNGEN SDIMENSIONES S

DIMENSIONI

FIGURE 2 SABBILDUNG 2 SFIGURA 2

5.16 cm

3.0 m

11.6 cm

16.2 cm

BASE PARA MICROFONO MODELO A412B

GUIA DEL USUARIO

GENERAL

La base para micrófono Shure A412B se usa para

instalar con rapidez micrófonos con cuello de ganso en

situaciones en las cuales una instalación permanente resulta

poco práctica. El conector inclinado de entrada tipo XLR

mantiene un bajo perfil, mientras que el interior de la base

tiene espacio suficiente para colocar circuitos especializados.

INSTALACION

Instalación del micrófono en la base

Inserte el conector XLR del micrófono en el conector XLR

hembra en la parte superior de la base.

Fijación de la base para micrófono a una superficie

(opcional)

1. Atornille dos tornillos para madera N_6 en la superficie de

montaje, separados 5.1 cm (2 pulg) entre sí (vea la Figura

1, diagrama A).

2. Encaje los agujeros alargados sobre las cabezas de los

tornillos y empuje el micrófono en su posición de fijación.

Ajuste la altura de los tornillos según sea necesario para

fijar el micrófono (vea la Figura 1, diagrama B).

ESPECIFICACIONES

Dimensiones

Vea la Figura 2.

Peso

0,68 kg (1,5 lb) neto

0,91 kg (2,0 lb) en su embalaje

PIEZAS DE REPUESTO Y ACCESORIOS

Cable de 3 m (10 pies) C121. . . . . . . . . . . . . . . . . . . .

Pies de caucho para placa de base 80A8053A. . . . .

GUIDA D’USO DELLA BASE PER

MICROFONO MODELLO A412B

DESCRIZIONE GENERALE

La base per microfono A412B Shure permette di montare

rapidamente microfoni a collo d’oca in condizioni in cui non sia

semplice effettuare un’installazione permanente. Il connettore

angolare d’ingresso XLR mantiene un profilo basso, mentre

l’interno della base lascia ampio spazio per circuiti

personalizzati.

INSTALLAZIONE

Collegamento del microfono alla base

Inserire il connettore XLR del microfono nel connettore

XLR femmina situato nella parte superiore della base.

Fissaggio della base del microfono ad una superficie

(facoltativo)

1. Avvitare nella superficie di montaggio due viti per legno N.

6, distanziandole di 5.1 cm (2 pollici) l’una dall’altra (vedi

Figura 1, parte A).

2. Posizionare i fori di montaggio sopra le teste delle viti e

spingere il microfono in posizione. Regolare

adeguatamente l’altezza delle viti per assicurare il

microfono (vedi Figura 1, parte B).

DATI TECNICI

Dimensioni

Vedi Figura 2

Peso

0,68 kg (1.5 libbre) netto

0,91 kg (2.0 libbre) lordo

COMPONENTI DI RICAMBIO E ACCESSORI

Cavo di 3,0 m (10 piedi) C121. . . . . . . . . . . . . . . . . . .

Elementi artiurto per la piastra di base 80A8053A. . .

FIGURE 3 SABBILDUNG 3 SFIGURA 3

1 cm

SCHÉMA DE CÂBLAGE S

SCHALTPLAN SDIAGRAMA DE

ALAMBRADO SSCHEMA

CIRCUITALE

RETRAIT DE LA PLAQUE DE BASE S

ABNEHMEN DIE SOCKELPLATTE SRETIRO

DE LA PLACA DE BASE SRIMOZIONE DELLA

PIASTRA DI BASE

BLINDAGE

ABSCHIRMUNG

BLINDAJE

SCHERMATURA

NOIR

SCHWARZ

NEGRO

NERO

ROUGE

ROT

ROJO

ROSSO

SHURE Incorporated Web Address: http://www.shure.com

5800 W. Touhy Avenue, Niles, IL 60714–4608, U.S.A.

Phone: 800–257–4873 Fax: 847–866–2279

In Europe, Phone: 49–7131–72140 Fax: 49–7131–721414

In Asia, Phone: 852–2893–4290 Fax: 852–2893–4055

Elsewhere, Phone: 847–866–2200 Fax: 847–866–2585
