ShelterLogic 22556 Manuel utilisateur
05-22556-22557-22558-
22559-22575-22576-22776-0A
Page 1
10' x 10' Slant Leg Pop-Up Canopy
Assembly Instructions
150 Callender Road
Watertown, CT 06795
www.shelterlogic.com
1-800-524-9970
1-800-559-6175
Canada:
DESCRIPTION MODEL #
10'x10'Slant Leg Pop-Up - Red 22556
10'x10'Slant Leg Pop-Up - Green 22557
10'x10'Slant Leg Pop-Up - White 22558
10'x10'Slant Leg Pop-Up - Desert Bronze 22559
10'x10'Slant Leg Pop-Up - Black 22575
10'x10'Slant Leg Pop-Up - Blue 22576
10'x10'Slant Leg Pop-Up - Checkered 22776
RECOMMENDED TOOLS
Before you start: 2+ individual recommended for assembly, approximate time 15 min.
12/14/09
05-22556-22557-22558-
22559-22575-22576-22776-0A
Page 2
WARNING
• Do NOT smoke or use open ame devices in or around this temporary
portable shade product.
• Do NOT store ammable liquids (gasoline, kerosene, propane,
barbeque grills, re pits, deep fryers or smokers inside this product).
• Choose the set-up location of your portable shade product carefullly.
Check for overhead utility lines, trees, branches or other structures.
CAUTION
1. Please read instructions COMPLETELY before assembly. If you have
questions, please call the consumer support number.
2. This product is classied as a temporary portable shade product and
is intended to provide basic shade and protection from
environmental elements, including the effects of sun, rain, tree sap,
bird and animal excrement.
3. Proper anchoring is the RESPONSIBILITY OF THE OWNER. Any
temporary portable shade product that is not anchored securely and
properly has the potential to blow away in high winds. ShelterLogic
cannot be held responsible for damage caused by any product that
blows away.
4. THIS IS A SHADE PRODUCT AND NOT RECOMMENDED AS A
PERMANENT STRUCTURE. IT IS NOT DESIGNED TO BE USED
IN HIGH WINDS, SNOW OR ICE STORMS.
WARNINGS & CAUTIONS
05-22556-22557-22558-
22559-22575-22576-22776-0A
Page 3
Step 1:
Remove assembly
from portable, wheeled
storage bag. Grab corner
legs in each hand. Lift
frame slightly off ground.
Stepping backwards, pull
frame apart until your
arms are fully extended.
Step 2:
Unfold cover. Place
cover over frame.
Align corner pockets
of cover over frame
legs.
Step 3: Do not place hands
between frame tubes.
Push up until canopy is
fully opened.
Step 5: Pull corners down snug,
attaching hook and loop
fasteners. Secure cover
fasteners around top
roof frame.
Step 4: Slide corner brackets
up until button snaps
into place.
Step 6:
Step 7:
For temporary anchoring of canopy on grass, dirt or packed
soil, insert temporary spike anchors through corner feet.
CAUTION: Temporary spike anchors are NOT designed
for permanent installation. Never leave canopy unattended.
For assembly questions, Please call Customer Support:
1-800-524-9970 or in CANADA: 1-800-559-6175
SHOWN
WITHOUT
COVER
FOR
CLARITY
CORNER OF
SHELTER
COVER
FASTENER
ANCHOR
Slide legs to desired
height, making sure
buttons snap into place.
05-22556-22557-22558-
22559-22575-22576-22776-0A
Page 4

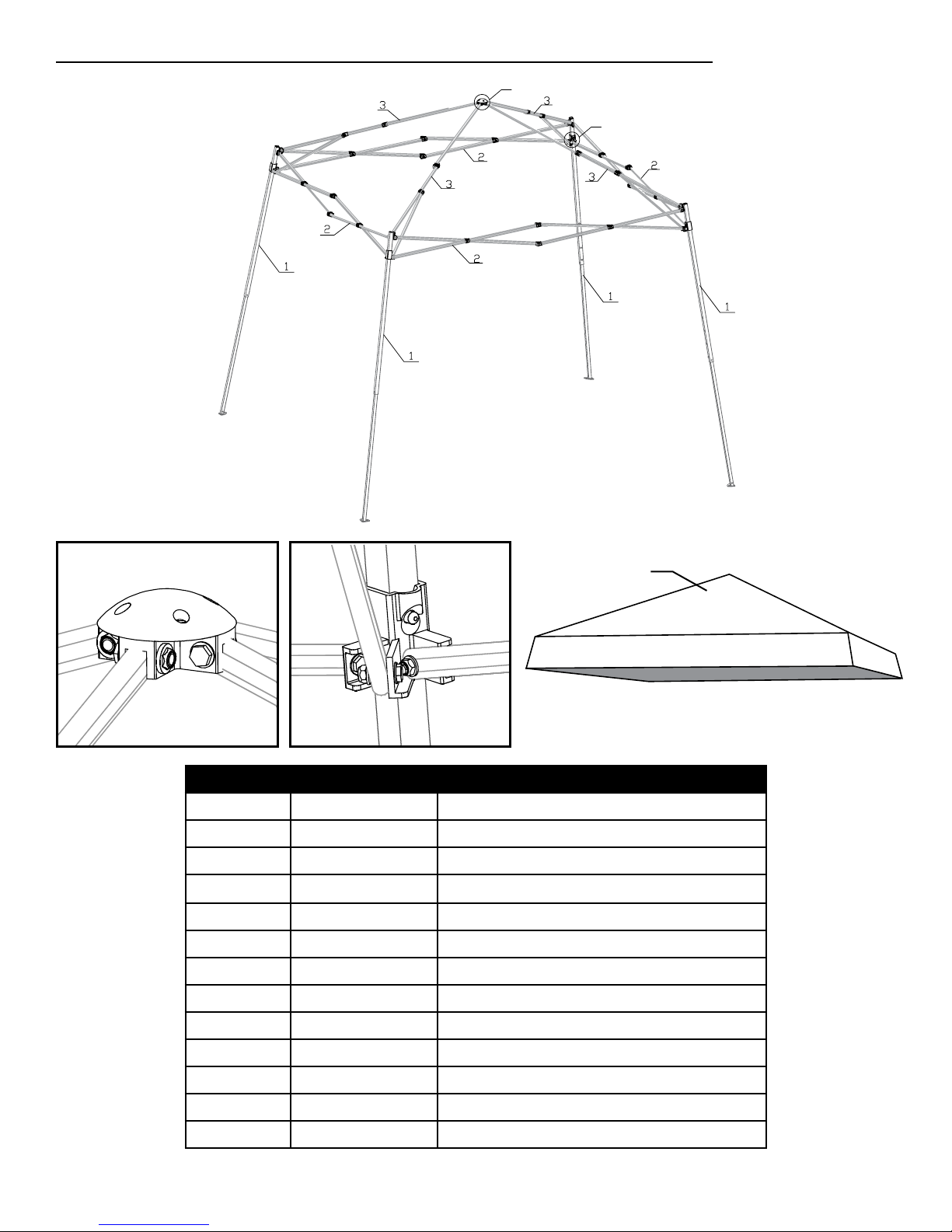

Part Part Number Description
1 15349 Leg Tube Assembly
2 15273 Gemel Assembly
3 15276 Slide Tube Assembly
4 22603 TOP CREST KIT
5 22604 SLIDING CONNECTOR KIT
6 800207 Replacement Cover - Black
6 15290 Replacement Cover - Blue
6 15550 Replacement Cover - Checkered Flag
6 800814 Replacement Cover - Green
6 800815 Replacement Cover - White
6 800813 Replacement Cover - Red
6 800816 Replacement Cover - Desert Bronze
not shown 15554 Replacement Roller Bag
To Order Replacement Parts, Please Order by Part Number:
see 4
see 5
4 5
A
6
Page 5 05-22556-22557-22558-
22559-22575-22576-22776-0A
150 Callender Road
Watertown, CT 06795
www.shelterlogic.com
1-800-524-9970
1-800-559-6175
Canada:
OUTILS RECOMMANDÉS
Avant de commencer: Il faut 2 personnes ou plus pour le montage qui prend environ 15 min.
3 x 3 m Tente dépliante avec Jambes Obliques
LES TRADUCTIONS FRANÇAISES D’INSTRUCTION D’ASSEMBLAGE
DESCRIPTION MODÈLE Nº
3x3 m Jambes Obliques - Rouge 22556
3x3 m Jambes Obliques - Vert 22557
3x3 m Jambes Obliques - Blanc 22558
3x3 m Jambes Obliques - Havane 22559
3x3 m Jambes Obliques - Noir 22575
3x3 m Jambes Obliques - Bleu 22576
3x3 m Jambes Obliques - A carreaux 22776
12/14/09
Page 6 05-22556-22557-22558-
22559-22575-22576-22776-0A
AVERTISSEMENTS ET MISES EN GARDE
AVERTISSEMENT
• Ne pas fumer et ne pas avoir d’appareils à amme nue dans et autour
de ce produit portable temporaire pour faire de l’ombre.
• NE PAS ranger de liquides inammables (essence, kérosène, propane,
grils BBQ, foyers, friteuses ou fumoir à l’intérieur de ce produit.)
• Sélectionner soigneusement l’emplacement de ce produit portable
pour faire de l’ombre. Faire attention aux lignes électriques au dessus
de la tête, aux arbres, aux branches ou aux autres structures.
MISE EN GARDE
1. Lire TOUTES les instructions avant de monter. Appeler le numéro de
service clientèle pour toutes questions.
2. Ce produit est classé comme un produit temporaire portable pour faire
de l’ombre et il est prévu pour fournir de l’ombre et pour protéger
contre les éléments y compris les effets du soleil, de la pluie, de la
résine, des excréments d’oiseaux et d’autres animaux.
3. Le PROPRIÉTAIRE EST RESPONSABLE de fournir un ancrage
adéquat. Tout produit temporaire pour faire de l’ombre qui n’est pas
ancré correctement et de façon sécuritaire peut s’envoler en cas de
grand vent. ShelterLogic ne sera pas tenu responsable des
dommages causés par un produit qui s’envole.
4. CECI EST UN PARS SOLEIL, IL N’EST PAS RECOMMANDÉ D’EN
FAIRE UNE STRUCTURE PERMANENTE. IL N’EST PAS CONÇU
POUR ÊTRE UTILISÉ EN CAS DE GRAND VENT, DE NEIGE OU DE
TEMPÊTES DE VERGLAS.
Page 7 05-22556-22557-22558-
22559-22575-22576-22776-0A
Étape 1:
Enlever l’ensemble du sac
de rangement portable sur
roues. Attraper les pieds
du coin dans chaque main.
Soulever un peu le cadre
du sol. Faisant un pas
en arrière, tirer le cadre
à part jusqu’à ce que les
bras soient complètement
étendus.
Étape 2:
Déplier le toit. Placer
le toit sur le cadre.
Aligner les poches
de coin du toit sur les
pieds du cadre.
Étape 3: Ne pas placer les mains
entre les tubes du cad-
re. Pousser vers le haut
jusqu’à ce que l’abri soit
complètement ouvert.
Étape 5: Bien tirer les coins vers le
bas, xant les attaches à
boucles et crochets. Fixer
les attaches du toit autour
du cadre du dessus du toit.
Étape 4: Faire glisser les supports
vers le haut jusqu’à ce que
le bouton s’enclenche en
place.
Étape 6:
Étape 7: Pour ancrer l’abri temporairement dans l’herbe, la terre ou la
terre battue, insérer les piquets d’ancrage temporaire dans les
pieds de coin.
STEP 7
MISE EN GARDE: Les piquets d’ancrage temporaire ne sont
pas conçus pour une installation permanente. Ne jamais
laisser l’abri sans surveillance.
Pour toutes questions sur l’assemblage, appeler le service à la
clientèle au: 1 800 524-9970 ou au CANADA: 1 800 559-6175
MONTRÉ
SANS LE
TOIT POUR
PLUS DE
CLARTÉ
COIN DE
L’ABRI
ATTACHE
DU TOIT
ANCRER
Glisser les jambes à
la hauteur désirée,
assurez-vous que les
boutons ce cases bien
en place.
Page 8 05-22556-22557-22558-
22559-22575-22576-22776-0A

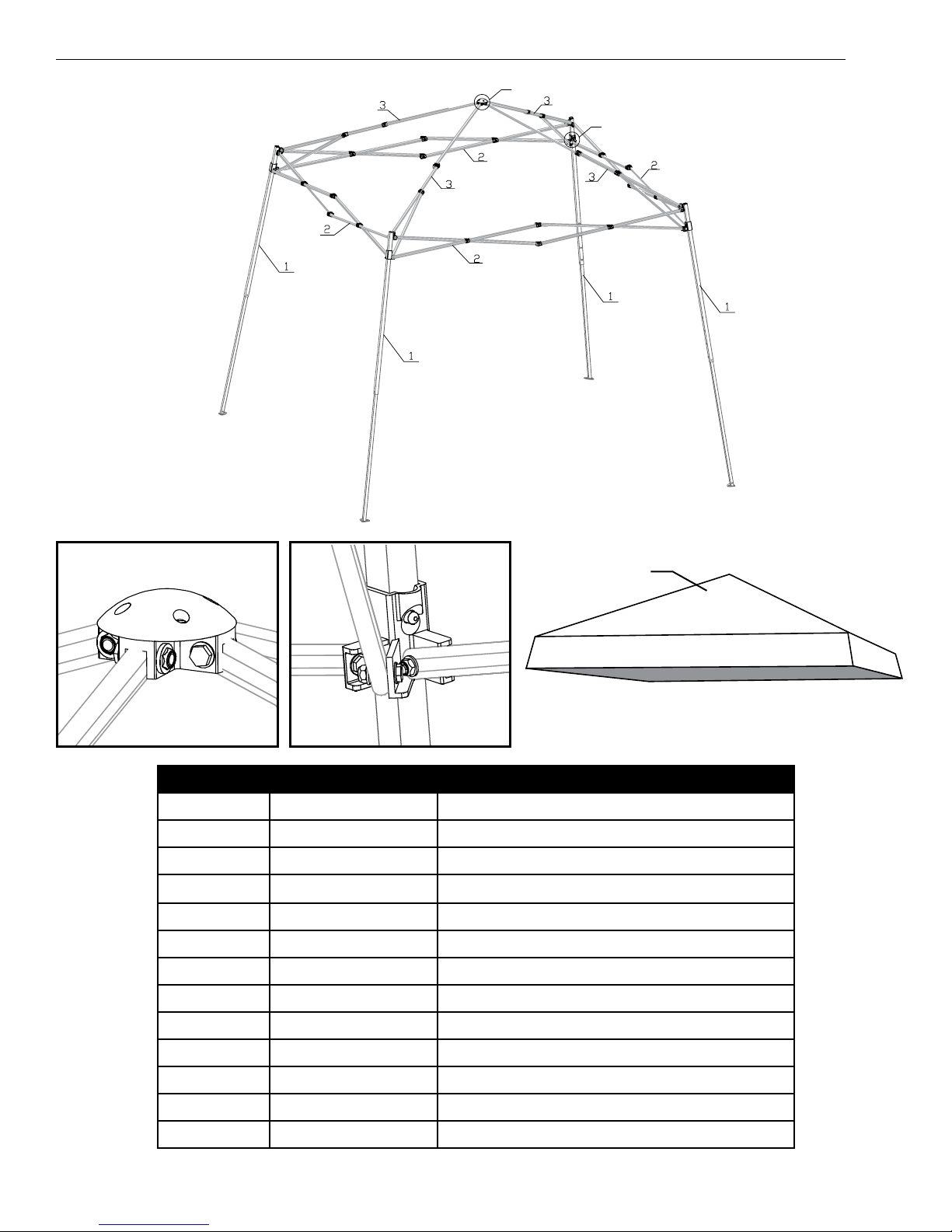

Pour commander des pièces de remplacement, utiliser le numéro de la pièce:
Pièce Numéro de pièce Description
1 15349 Assemblement de la jambe
2 15273 Assemblement du Gemel
3 15276 Assemblement du tube à glisser
4 22603 Kit de crête supérieure
5 22604 Kit du connecteur à glisser
6 800207 Toile de remplacement - Noir
6 15290 Toile de remplacement - Bleu
6 15550 Toile de remplacement - A carreaux
6 800814 Toile de remplacement - Vert
6 800815 Toile de remplacement - Blanc
6 800813 Toile de remplacement - Rouge
6 800816 Toile de remplacement - Havane
pas montré 15554 Sac de transport de remplacement
voir 4
voir 5
4 5
A
6
Página 9 05-22556-22557-22558-
22559-22575-22576-22776-0A
150 Callender Road
Watertown, CT 06795
www.shelterlogic.com
1-800-524-9970
1-800-559-6175
Canada:
HERRAMIENTAS RECOMENDADAS
Antes de comenzar: Se necesitan 2 o más personas para el ensamblaje. Tiempo aproximado: 15 m.
3 x 3 m Pabellón plegable de pierna inclinada
INSTRUCCIONES DE ENSAMBLAJE EN ESPAÑOL
DESCRIPCIÓN MODELO #
3x3 m Pierna inclinada - Rojo 22556
3x3 m Pierna inclinada - Verde 22557
3x3 m Pierna inclinada - Blanco 22558
3x3 m Pierna inclinada - Bronce desierto 22559
3x3 m Pierna inclinada - Negro 22575
3x3 m Pierna inclinada - Azul 22576
3x3 m Pierna inclinada - Cuadrado 22776
12/14/09
Página 10 05-22556-22557-22558-
22559-22575-22576-22776-0A
ADVERTENCIAS Y PRECAUCIONES
ADVERTENCIA
• NO fume ni utilice dispositivos con llamas expuestas dentro o en las
inmediaciones de este producto portátil diseñado para brindar sombra
temporal.
• NO almacene líquidos inamables (gasolina, queroseno, propano, parri
las de barbacoa, braseros, freidoras de inmersión o ahumadores
dentro de este producto).
• Elija cuidadosamente el sitio para armar este producto portátil diseñado
para brindarle sombra. Compruebe que no se encuentren en lo alto
cables de servicios públicos, árboles, ramas u otras estructuras.
PRECAUCIÓN
1. Por favor lea las instrucciones COMPLETAMEMTE antes de ensamblar.
Si tiene preguntas, por favor llame al número de asistencia al
consumidor.
2. Este producto está clasicado como producto portátil para brindar
sombra temporal y está diseñado para proporcionar sombra y
protección básicas de los elementos ambientales, incluyendo los
efectos del sol, lluvia, savia de árboles, excrementos de aves
y animales.
3. El anclaje adecuado es RESPONSABILIDAD DEL PROPIETARIO.
Cualquier producto portátil que brinde sombra temporal que no esté
anclado de forma adecuada y segura tiene la potencialidad de
desprenderse y ser arrastrado por vientos fuertes. ShelterLogic no
puede ser responsable de los daños causados por cualquier producto
que sea arrastrado por el viento.
4. ESTO ES UN PRODUCTO DE SOMBRA Y NO RECOMENDADO
COMO UNA ESTRUCTURA PERMANENTE NO ESTÁ DISEÑADO PARA
SER UTILIZADO EN ZONAS DE VIENTOS FUERTES, TORMENTAS DE
NIEVE O HIELO.
Ce manuel convient aux modèles suivants
6
Table des matières
Langues :
Autres manuels ShelterLogic Tente
ShelterLogic
ShelterLogic 23521 Manuel utilisateur
ShelterLogic
ShelterLogic 22568 Manuel utilisateur
ShelterLogic
ShelterLogic AccelaFrame Manuel utilisateur
ShelterLogic
ShelterLogic Shed-in-a-Box CT 06795 Manuel utilisateur
ShelterLogic
ShelterLogic Shed-in-a-Box 70411 Manuel du propriétaire
ShelterLogic
ShelterLogic Greenhouse-in-a-Box Easy Flow Manuel utilisateur
ShelterLogic
ShelterLogic Round Top Manuel utilisateur
ShelterLogic
ShelterLogic SUPERMAX 25770 Manuel utilisateur
ShelterLogic
ShelterLogic ShelterCoat Round Manuel utilisateur
ShelterLogic
ShelterLogic GrowIT 62681 Manuel utilisateur
ShelterLogic
ShelterLogic 25730 Manuel utilisateur
ShelterLogic
ShelterLogic 12'x20'x8' Manuel utilisateur
ShelterLogic
ShelterLogic 10' x 8' x 8' Peak Style Shelter Manuel utilisateur
ShelterLogic
ShelterLogic 62697 Manuel utilisateur
ShelterLogic
ShelterLogic 26775 Manuel utilisateur
ShelterLogic
ShelterLogic 70443 Manuel utilisateur
ShelterLogic
ShelterLogic 107153 Manuel utilisateur
ShelterLogic
ShelterLogic ShelterTech 4,6 x 4,3 m Manuel utilisateur
ShelterLogic
ShelterLogic Grow-It Greenhouse-in-a-Box Manuel utilisateur
ShelterLogic
ShelterLogic 58432 Guide d'installation
