ShelterLogic 22568 Manuel utilisateur
05-22568-22571-22572-22573-
22574-22578-22579-0A
Page 1
8' x 8' Slant Leg Pop-Up Canopy
Assembly Instructions
150 Callender Road
Watertown, CT 06795
www.shelterlogic.com
1-800-524-9970
1-800-559-6175
Canada:
RECOMMENDED TOOLS
12/14/09
Before you start: 2+ individual recommended for assembly, approximate time 15 min.
DESCRIPTION MODEL #
8'x8'Slant Leg Pop-Up - Blue 22568
8'x8'Slant Leg Pop-Up - White 22571
8'x8'Slant Leg Pop-Up - Green 22572
8'x8'Slant Leg Pop-Up - Black 22573
8'x8'Slant Leg Pop-Up - Desert Bronze 22574
8'x8'Slant Leg Pop-Up - Red 22578
8'x8'Slant Leg Pop-Up - Checkered Flag 22579
05-22568-22571-22572-22573-
22574-22578-22579-0A
Page 2
WARNING
• Do NOT smoke or use open ame devices in or around this temporary
portable shade product.
• Do NOT store ammable liquids (gasoline, kerosene, propane,
barbeque grills, re pits, deep fryers or smokers inside this product).
• Choose the set-up location of your portable shade product carefullly.
Check for overhead utility lines, trees, branches or other structures.
CAUTION
1. Please read instructions COMPLETELY before assembly. If you have
questions, please call the consumer support number.
2. This product is classied as a temporary portable shade product and
is intended to provide basic shade and protection from
environmental elements, including the effects of sun, rain, tree sap,
bird and animal excrement.
3. Proper anchoring is the RESPONSIBILITY OF THE OWNER. Any
temporary portable shade product that is not anchored securely and
properly has the potential to blow away in high winds. ShelterLogic
cannot be held responsible for damage caused by any product that
blows away.
4. THIS IS A SHADE PRODUCT AND NOT RECOMMENDED AS A
PERMANENT STRUCTURE. IT IS NOT DESIGNED TO BE USED
IN HIGH WINDS, SNOW OR ICE STORMS.
WARNINGS & CAUTIONS
05-22568-22571-22572-22573-
22574-22578-22579-0A
Page 3

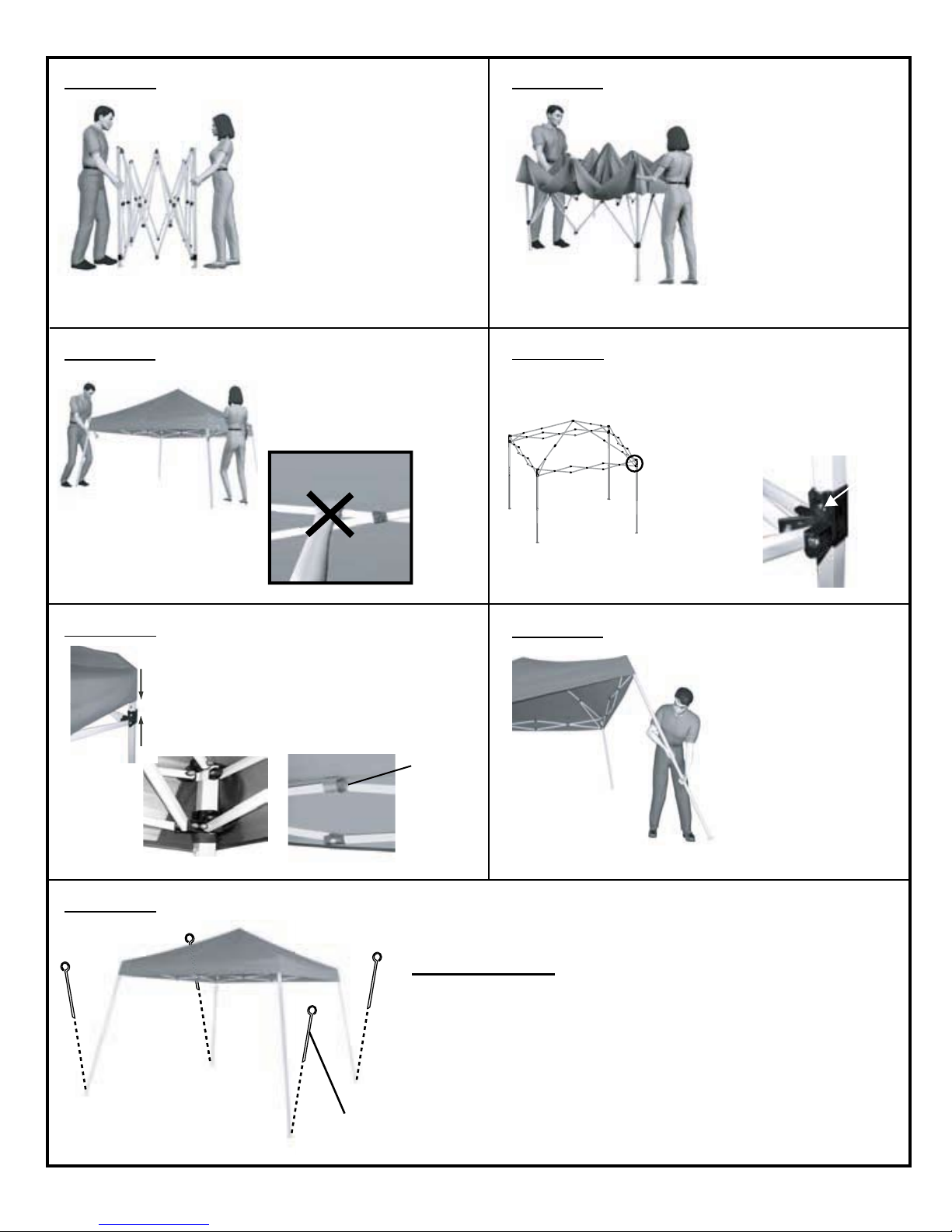

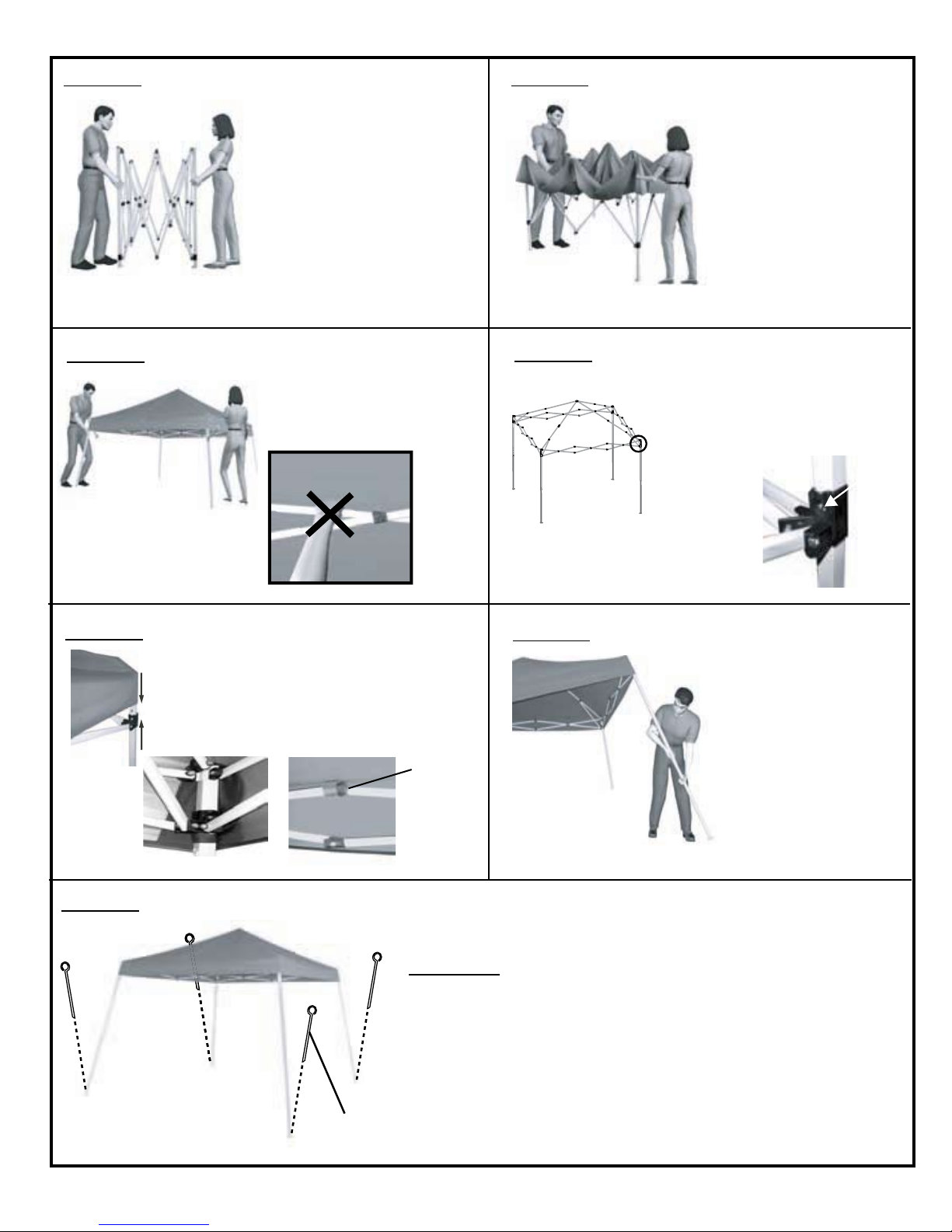

Step 1:
Remove assembly
from portable, wheeled
storage bag. Grab corner
legs in each hand. Lift
frame slightly off ground.
Stepping backwards, pull
frame apart until your
arms are fully extended.
Step 2:
Unfold cover. Place
cover over frame.
Align corner pockets
of cover over frame
legs.
Step 3: Do not place hands
between frame tubes.
Push up until canopy is
fully opened.
Step 5: Pull corners down snug,
attaching hook and loop
fasteners. Secure cover
fasteners around top
roof frame.
Step 4: Slide corner brackets
up until button snaps
into place.
Step 6: Slide legs to desired
height, making sure
buttons snap into
place.
Step 7: For temporary anchoring of canopy on grass, dirt or packed
soil, insert temporary spike anchors through corner feet.
CAUTION: Temporary spike anchors are NOT designed
for permanent installation. Never leave canopy unattended.
For assembly questions, Please call Customer Support:
1-800-524-9970 or in CANADA: 1-800-559-6175
SHOWN
WITHOUT
COVER
FOR
CLARITY
CORNER OF
SHELTER
COVER
FASTENER
ANCHOR
05-22568-22571-22572-22573-
22574-22578-22579-0A
Page 4

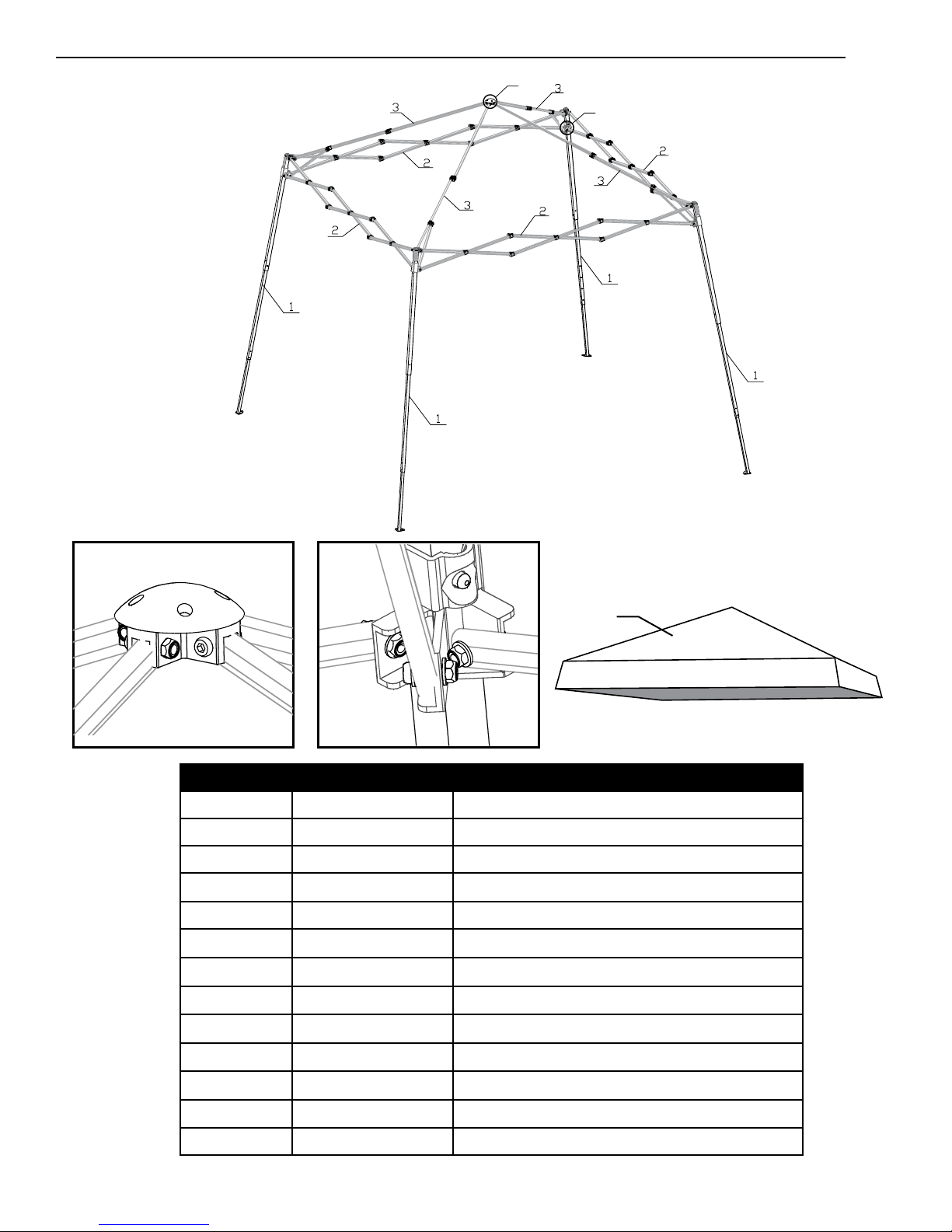

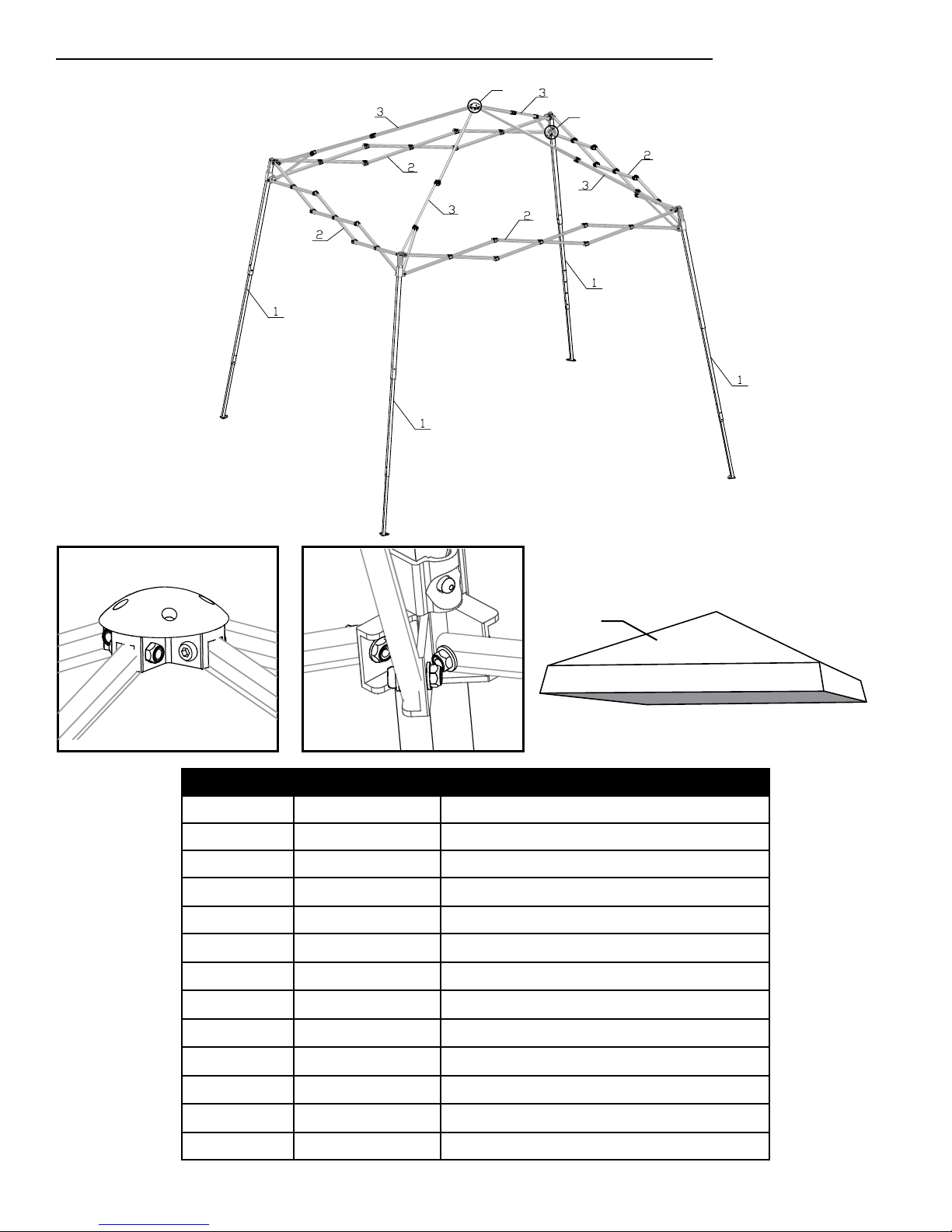

Part Part Number Description
1 15225 Leg Tube Assembly
2 15244 Gemel Assembly
3 15247 Slide Tube Assembly
4 22601 TOP CREST KIT
5 22602 SLIDING CONNECTOR KIT
6 15265 Replacement Cover - Red
6 800822 Replacement Cover - Blue
6 800823 Replacement Cover - White
6 800824 Replacement Cover - Green
6 800825 Replacement Cover - Black
6 800826 Replacement Cover - Desert Bronze
6 800827 Replacement Cover - Checkered Flag
not shown 15583 Replacement Carrying Bag
To Order Replacement Parts, Please Order by Part Number:
see 4
see 5
4
A
5
6
Page 5 05-22568-22571-22572-22573-
22574-22578-22579-0A
150 Callender Road
Watertown, CT 06795
www.shelterlogic.com
1-800-524-9970
1-800-559-6175
Canada:
OUTILS RECOMMANDÉS
Avant de commencer: Il faut 2 personnes ou plus pour le montage qui prend environ 15 min.
2,4 x 2,4 m Tente dépliante avec Jambes Obliques
LES TRADUCTIONS FRANÇAISES D’INSTRUCTION D’ASSEMBLAGE
DESCRIPTION MODÈLE Nº
2,4 x 2,4 m Jambes Obliques - Bleu 22568
2,4 x 2,4 m Jambes Obliques - Blanc 22571
2,4 x 2,4 m Jambes Obliques - Vert 22572
2,4 x 2,4 m Jambes Obliques - Noir 22573
2,4 x 2,4 m Jambes Obliques - Havane 22574
2,4 x 2,4 m Jambes Obliques - Rouge 22578
2,4 x 2,4 m Jambes Obliques - A carreaux 22579
12/14/09
Page 6 05-22568-22571-22572-22573-
22574-22578-22579-0A
AVERTISSEMENTS ET MISES EN GARDE
AVERTISSEMENT
• Ne pas fumer et ne pas avoir d’appareils à amme nue dans et autour
de ce produit portable temporaire pour faire de l’ombre.
• NE PAS ranger de liquides inammables (essence, kérosène, propane,
grils BBQ, foyers, friteuses ou fumoir à l’intérieur de ce produit.)
• Sélectionner soigneusement l’emplacement de ce produit portable
pour faire de l’ombre. Faire attention aux lignes électriques au dessus
de la tête, aux arbres, aux branches ou aux autres structures.
MISE EN GARDE
1. Lire TOUTES les instructions avant de monter. Appeler le numéro de
service clientèle pour toutes questions.
2. Ce produit est classé comme un produit temporaire portable pour faire
de l’ombre et il est prévu pour fournir de l’ombre et pour protéger
contre les éléments y compris les effets du soleil, de la pluie, de la
résine, des excréments d’oiseaux et d’autres animaux.
3. Le PROPRIÉTAIRE EST RESPONSABLE de fournir un ancrage
adéquat. Tout produit temporaire pour faire de l’ombre qui n’est pas
ancré correctement et de façon sécuritaire peut s’envoler en cas de
grand vent. ShelterLogic ne sera pas tenu responsable des
dommages causés par un produit qui s’envole.
4. CECI EST UN PARS SOLEIL, IL N’EST PAS RECOMMANDÉ D’EN
FAIRE UNE STRUCTURE PERMANENTE. IL N’EST PAS CONÇU
POUR ÊTRE UTILISÉ EN CAS DE GRAND VENT, DE NEIGE OU DE
TEMPÊTES DE VERGLAS.
Page 7 05-22568-22571-22572-22573-
22574-22578-22579-0A
Étape 1:
Enlever l’ensemble du sac
de rangement portable sur
roues. Attraper les pieds
du coin dans chaque main.
Soulever un peu le cadre
du sol. Faisant un pas
en arrière, tirer le cadre
à part jusqu’à ce que les
bras soient complètement
étendus.
Étape 2:
Déplier le toit. Placer
le toit sur le cadre.
Aligner les poches
de coin du toit sur les
pieds du cadre.
Étape 3: Ne pas placer les mains
entre les tubes du cad-
re. Pousser vers le haut
jusqu’à ce que l’abri soit
complètement ouvert.
Étape 5: Bien tirer les coins vers le
bas, xant les attaches à
boucles et crochets. Fixer
les attaches du toit autour
du cadre du dessus du toit.
Étape 4: Faire glisser les supports
vers le haut jusqu’à ce que
le bouton s’enclenche en
place.
Étape 6:
Étape 7: Pour ancrer l’abri temporairement dans l’herbe, la terre ou la
terre battue, insérer les piquets d’ancrage temporaire dans les
pieds de coin.
STEP 7
MISE EN GARDE: Les piquets d’ancrage temporaire ne sont
pas conçus pour une installation permanente. Ne jamais
laisser l’abri sans surveillance.
Pour toutes questions sur l’assemblage, appeler le service à la
clientèle au: 1 800 524-9970 ou au CANADA: 1 800 559-6175
MONTRÉ
SANS LE
TOIT POUR
PLUS DE
CLARTÉ
COIN DE
L’ABRI
ATTACHE
DU TOIT
ANCRER
Glisser les jambes à
la hauteur désirée,
assurez-vous que les
boutons ce cases bien
en place.
Page 8 05-22568-22571-22572-22573-
22574-22578-22579-0A
Pour commander des pièces de remplacement, utiliser le numéro de la pièce:
Pièce Numéro de pièce Déscription
1 15225 Assemblement de la jambe
2 15244 Assemblement du Gemel
3 15247 Assemblement du tube à glisser
4 22601 Kit de crête supérieure
5 22602 Kit du connecteur à glisser
6 15265 Toile de remplacement - Rouge
6 800822 Toile de remplacement - Bleu
6 800823 Toile de remplacement - Blanc
6 800824 Toile de remplacement - Vert
6 800825 Toile de remplacement - Noir
6 800826 Toile de remplacement - Havane
6 800827 Toile de remplacement- A carreaux
pas montré 15583 Sac de transport de remplacement
voir 4
voir 5
4
A
5
6
Página 9 05-22568-22571-22572-22573-
22574-22578-22579-0A
150 Callender Road
Watertown, CT 06795
www.shelterlogic.com
1-800-524-9970
1-800-559-6175
Canada:
HERRAMIENTAS RECOMENDADAS
Antes de comenzar: Se necesitan 2 o más personas para el ensamblaje. Tiempo aproximado: 15 m.
2,4 x 2,4 m Pabellón plegable de pierna inclinada
INSTRUCCIONES DE ENSAMBLAJE EN ESPAÑOL
DESCRIPTION MODEL #
2,4 x 2,4 m Pierna Inclinada - Azul 22568
2,4 x 2,4 m Pierna Inclinada - Blanco 22571
2,4 x 2,4 m Pierna Inclinada - Verde 22572
2,4 x 2,4 m Pierna Inclinada - Negro 22573
2,4 x 2,4 m Pierna Inclinada - Bronce del Desierto 22574
2,4 x 2,4 m Pierna Inclinada - Rojo 22578
2,4 x 2,4 m Pierna Inclinada - Cuadrado 22579
12/14/09
Página 10 05-22568-22571-22572-22573-
22574-22578-22579-0A
ADVERTENCIAS Y PRECAUCIONES
ADVERTENCIA
• NO fume ni utilice dispositivos con llamas expuestas dentro o en las
inmediaciones de este producto portátil diseñado para brindar sombra
temporal.
• NO almacene líquidos inamables (gasolina, queroseno, propano, parri
las de barbacoa, braseros, freidoras de inmersión o ahumadores
dentro de este producto).
• Elija cuidadosamente el sitio para armar este producto portátil diseñado
para brindarle sombra. Compruebe que no se encuentren en lo alto
cables de servicios públicos, árboles, ramas u otras estructuras.
PRECAUCIÓN
1. Por favor lea las instrucciones COMPLETAMEMTE antes de ensamblar.
Si tiene preguntas, por favor llame al número de asistencia al
consumidor.
2. Este producto está clasicado como producto portátil para brindar
sombra temporal y está diseñado para proporcionar sombra y
protección básicas de los elementos ambientales, incluyendo los
efectos del sol, lluvia, savia de árboles, excrementos de aves
y animales.
3. El anclaje adecuado es RESPONSABILIDAD DEL PROPIETARIO.
Cualquier producto portátil que brinde sombra temporal que no esté
anclado de forma adecuada y segura tiene la potencialidad de
desprenderse y ser arrastrado por vientos fuertes. ShelterLogic no
puede ser responsable de los daños causados por cualquier producto
que sea arrastrado por el viento.
4. ESTO ES UN PRODUCTO DE SOMBRA Y NO RECOMENDADO
COMO UNA ESTRUCTURA PERMANENTE NO ESTÁ DISEÑADO PARA
SER UTILIZADO EN ZONAS DE VIENTOS FUERTES, TORMENTAS DE
NIEVE O HIELO.
Ce manuel convient aux modèles suivants
6
Table des matières
Langues :
Autres manuels ShelterLogic Tente
ShelterLogic
ShelterLogic ShelterTech 4,6 x 4,3 m Manuel utilisateur
ShelterLogic
ShelterLogic Garage-in-a-Box RoundTop 62780 Manuel utilisateur
ShelterLogic
ShelterLogic MAX AP 23545 Manuel utilisateur
ShelterLogic
ShelterLogic ShelterCoat Round Manuel utilisateur
ShelterLogic
ShelterLogic AccelaFrame Manuel utilisateur
ShelterLogic
ShelterLogic 107153 Manuel utilisateur
ShelterLogic
ShelterLogic Arrow ShelterTube SQAACC0103C01001408 Manuel utilisateur
ShelterLogic
ShelterLogic ShelterTube 62807 Manuel utilisateur
ShelterLogic
ShelterLogic Shed-in-a-Box CT 06795 Manuel utilisateur
ShelterLogic
ShelterLogic 70443 Manuel utilisateur
ShelterLogic
ShelterLogic ShadeLogic 14550 Manuel utilisateur
ShelterLogic
ShelterLogic 25730 Manuel utilisateur
ShelterLogic
ShelterLogic 23572 Manuel utilisateur
ShelterLogic
ShelterLogic SUPERMAX 25770 Manuel utilisateur
ShelterLogic
ShelterLogic Shed-in-a-Box 70423 Manuel utilisateur
ShelterLogic
ShelterLogic Greenhouse-in-a-Box Easy Flow Manuel utilisateur
ShelterLogic
ShelterLogic 22550 Manuel utilisateur
ShelterLogic
ShelterLogic 58432 Guide d'installation
ShelterLogic
ShelterLogic GrowIT 70635 Manuel utilisateur
ShelterLogic
ShelterLogic 12'W x10'H Peak Style Manuel utilisateur
