Sennheiser BFR 1051 Manuel utilisateur

CHANNEL

SQUELCH

1 2 3 4 5 A B -20 -12 0 +3 +12

RF SIGNAL LEVEL DIVERSITY AF SIGNAL LEVEL

42 3

DIVERSITY RECEIVER BFR 1051 HiDynplus

POWER

BFR 1051

GEBRAUCHSANLEITUNG

INSTRUCTIONS FOR USE

NOTICE D‘EMPLOI

ISTRUZIONI PER L‘USO

INSTRUCCIONES PARA EL USO

GEBRUIKSAANWIJZING

Deutsch

English

Espanol ....................................................................................................... 3

Français

Italiano

Nederlands ............................................................................................... 19

Leistungsfähiger und kompakter True-Diversity-Empfänger mit hohem

Bedienungskomfort. Passend zu Handsender BF 1051, Gitarrensender

BF 1052 und Taschensender BF 1053.

• Störungsfreier Betrieb durch True-Diversity-Technik

• Wirksame Rauschunterdrückung und hohe Dynamik durch

HiDyn plus.

• Vorbereitet für den Einbau in 19" Rack, 1 HE (GA 1051)

• Universeller Betrieb durch Steckernetzteil oder am

12 V-KFZ-Netz.

• Umschaltbar auf zwei Empfangsfrequenzen

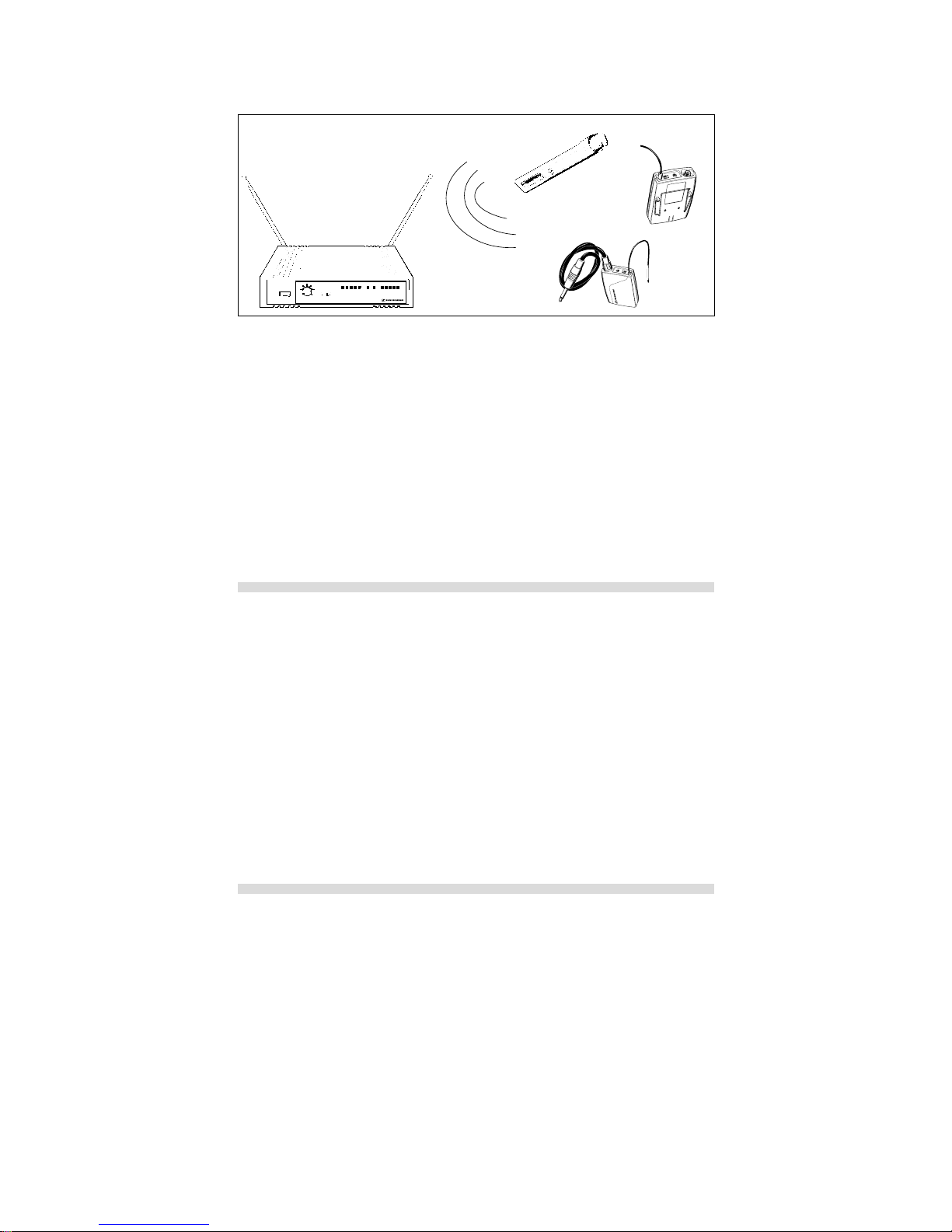

Compact, powerful, easy-to-operate true diversity receiver. The BFR

1051 receiver is to be used in conjunction with the Sennheiser BF 1051

transmitter microphone, BF 1052 guitar transmitter or BF 1053 pocket-

format transmitter.

• Interference-free operation thanks to true diversity

• Efficient noise suppression and excellent dynamic range

thanks to HiDyn plus

• Suitable for 19" rack installation, 1 height unit (GA 1051)

• Power supply via mains transformer or 12 V car battery

• Switchable to two frequencies

Receptor "true diversity" compacto de gran potencia y de manejo

confortable. Se utiliza en combinación con la emisora de mano BF 1051,

Transmisor para guitarras BF 1052 y transmisor de bolsillo BF 1053.

• Funcionamientosinperturbacionesgraciasalatécnica"truediversity"

• Supresion de ruidos efectiva y alta dinámica gracias a HiDyn plus

• Preparado para el montaje en el bastidor 19", 1 HE (GA 1051)

• Funcionamiento universal con alimentación a conectar o con

alimentación a la red 12 V de automóviles

• Conmutable a dos frecuencias de recepción

Produktbeschreibung / Product specifications / Product specifications

CHANNEL

SQUELCH

1 2 3 4 5 A B -20 -12 0 +3 +12

RF SIGNAL LEVEL DIVERSITY AF SIGNAL LEVEL

42 3

DIVERSITY RECEIVER BFR 1051 HiDynplus

POWER

BFR 1051

BF 1051

BF 1052

BF 1053

CHANNEL

SQUELCH

1 2 3 4 5 A B -20 -12 0 +3 +12

RF SIGNAL LEVEL DIVERSITY AF SIGNAL LEVEL

42 3

DIVERSITY RECEIVER BFR 1051 HiDynplus

POWER

PSC

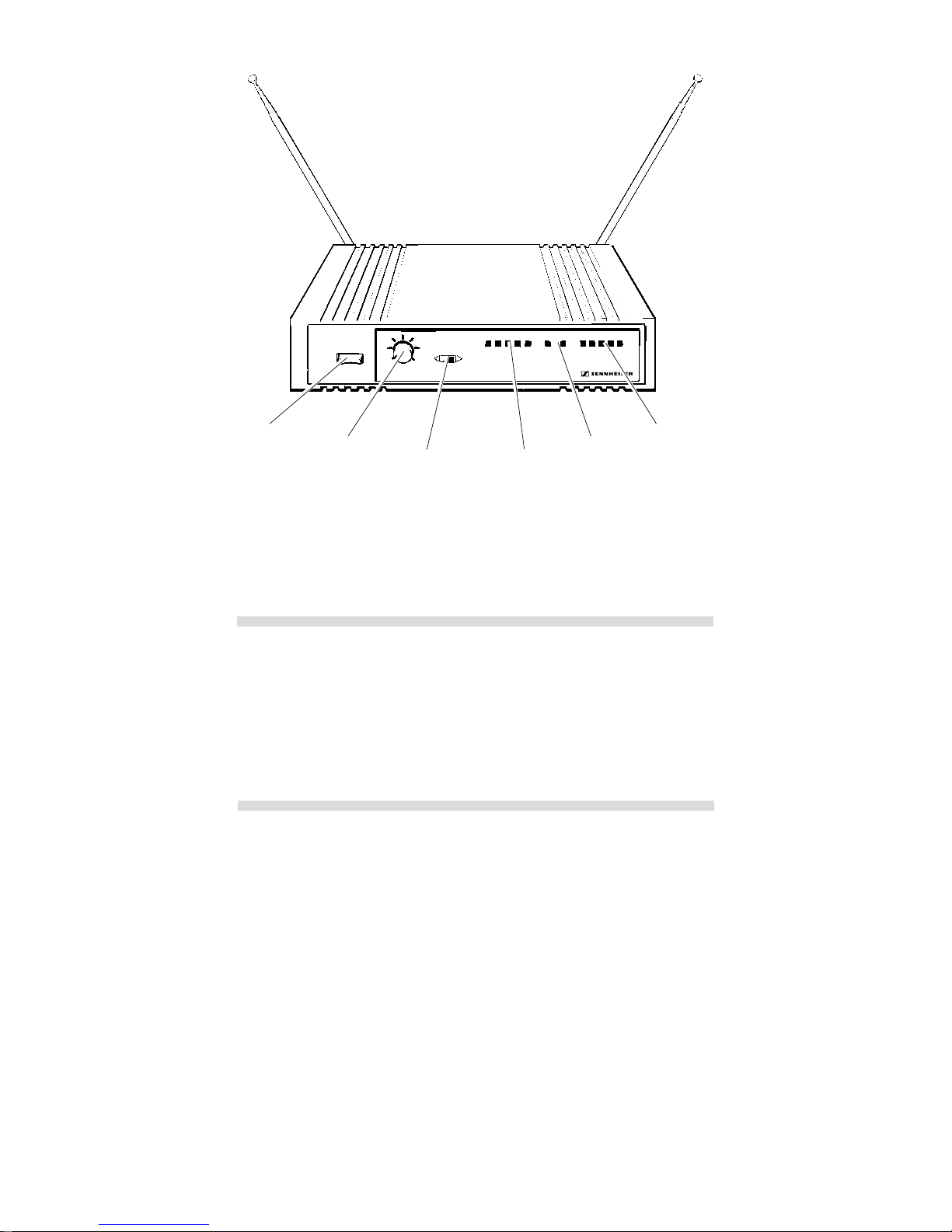

P....... Netzschalter

S....... Einsteller für Rauschsperre

C....... Kanalumschaltung, Kanal 1 oder 2

L1....... Anzeige des HF-Pegels (RF = Radio Frequency)

L2....... Anzeige des aktiven Diversity-Kanals

L3....... Anzeige des Tonsignalpegels (AF = Audio Frequency)

P....... ON/OFF switch

S....... squelch control

C....... channel selector switch, channel 1 or 2

L1....... RF level indicator (RF = radio frequency)

L2....... LED indicator showing the active diversity channel

L3....... AF level indicator (AF = audio frequency)

P....... interruptor

S....... butón de ajuste para el filtro de ruidos

C....... conmutación de canal, canal 1 o canal 2

L1....... indicación del nivel A. F. (RF = Radio Frequency)

L2....... indicación del canal "diversity" activo

L3....... indicaciòndelnivel de la señalacústica(AF= Audio Frequency)

B1B2D

ANT.(B) ANT.(A)

ANT.(A) ...... Antenneneingang Afür Diversity-Betrieb (BNC)

B1...... NF-Ausgang symmetrisch XLR-3

B2...... NF-Ausgang unsymmetrisch 6,3 mm ø Klinke (Line)

V...... Einstellung NF-Ausgangspegel (wirkt auf beide Ausgänge)

D...... Anschlußbuchse für die Stromversorgung (Steckernetzteil)

ANT.(B) ...... Antenneneingang Bfür Diversity-Betrieb (BNC)

ANT.(A) ...... antenna connector Afor diversity operation (BNC)

B1...... AF output, balanced, XLR 3

B2...... AF output, unbalanced, 6.3 mm jack ø (LINE)

V...... AF level selector (for both outputs)

D...... mains socket (power supply via mains transformer)

ANT.(B) ...... antenna connector Bfor diversity operation (BNC)

ANT.(A) ...... entrada de antena Apara funcionamiento "diversity" (BNC)

B1...... salida B.F. simétrica XLR-3

B2...... salida B.F. asimétrica jack de 6,3 mm ø (Line)

V...... regulación nivel de salida B.F. (acciona sobre ambas salidas)

D...... casquillodeconecciónparalaalimentación(alimentaciónaconectar)

ANT.(B) ...... entrada de antena Bpara funcionamiento "diversity" (BNC)

BALANCED UNBALANCED VOLUME DC 12-15 V

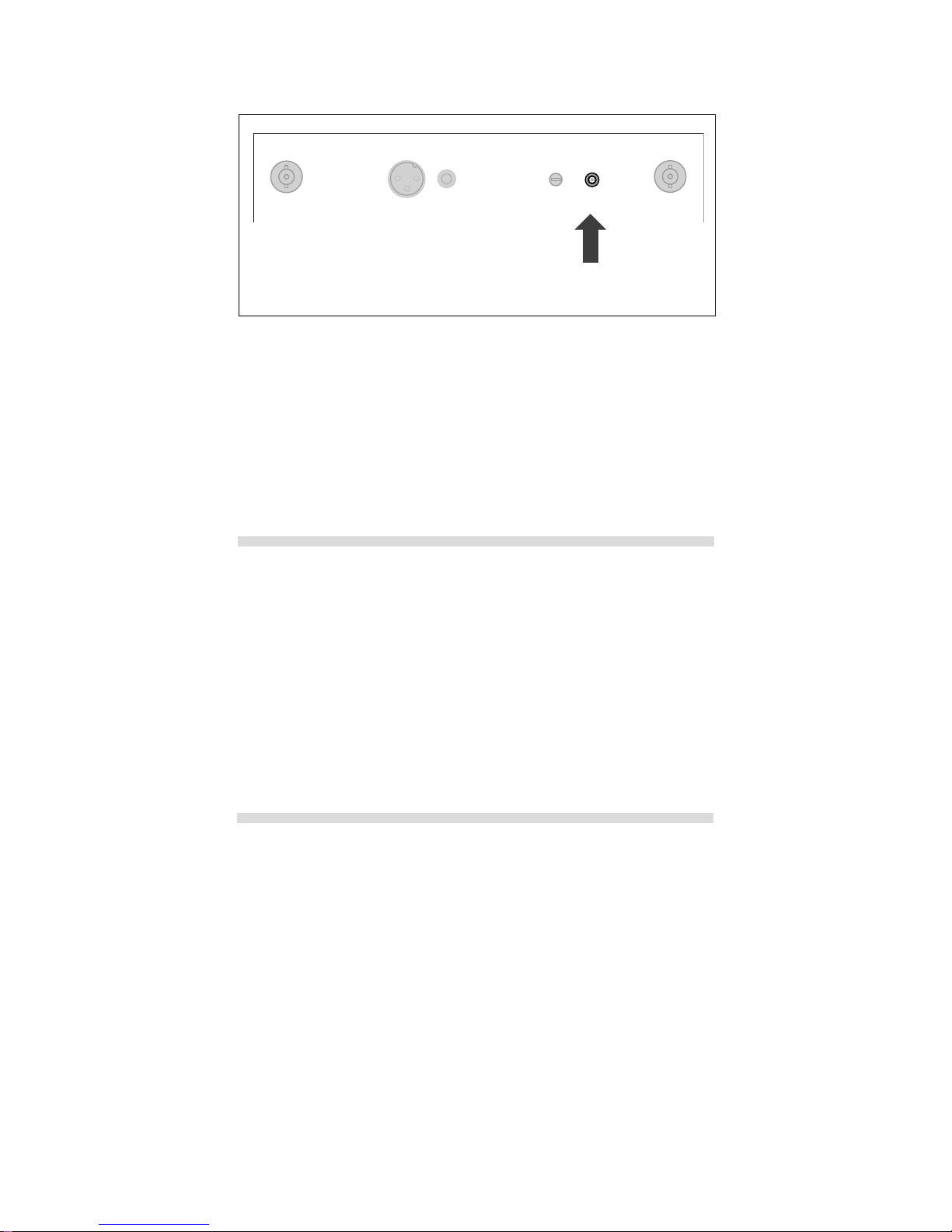

An der Buchse Dwird die Versorgungsleitung vom Steckernetzteil

(Lieferumfang) eingesteckt.

Stromversorgung / Power supply / Alimentación

El conductor de la alimentación (incluso al suministro) es conectado al

casquillo D.

The connecting cable from the mains transformer (included) is to be

plugged into socket Don the receiver.

BALANCED UNBALANCED VOLUME DC 12-15 V

A(B) A(A)

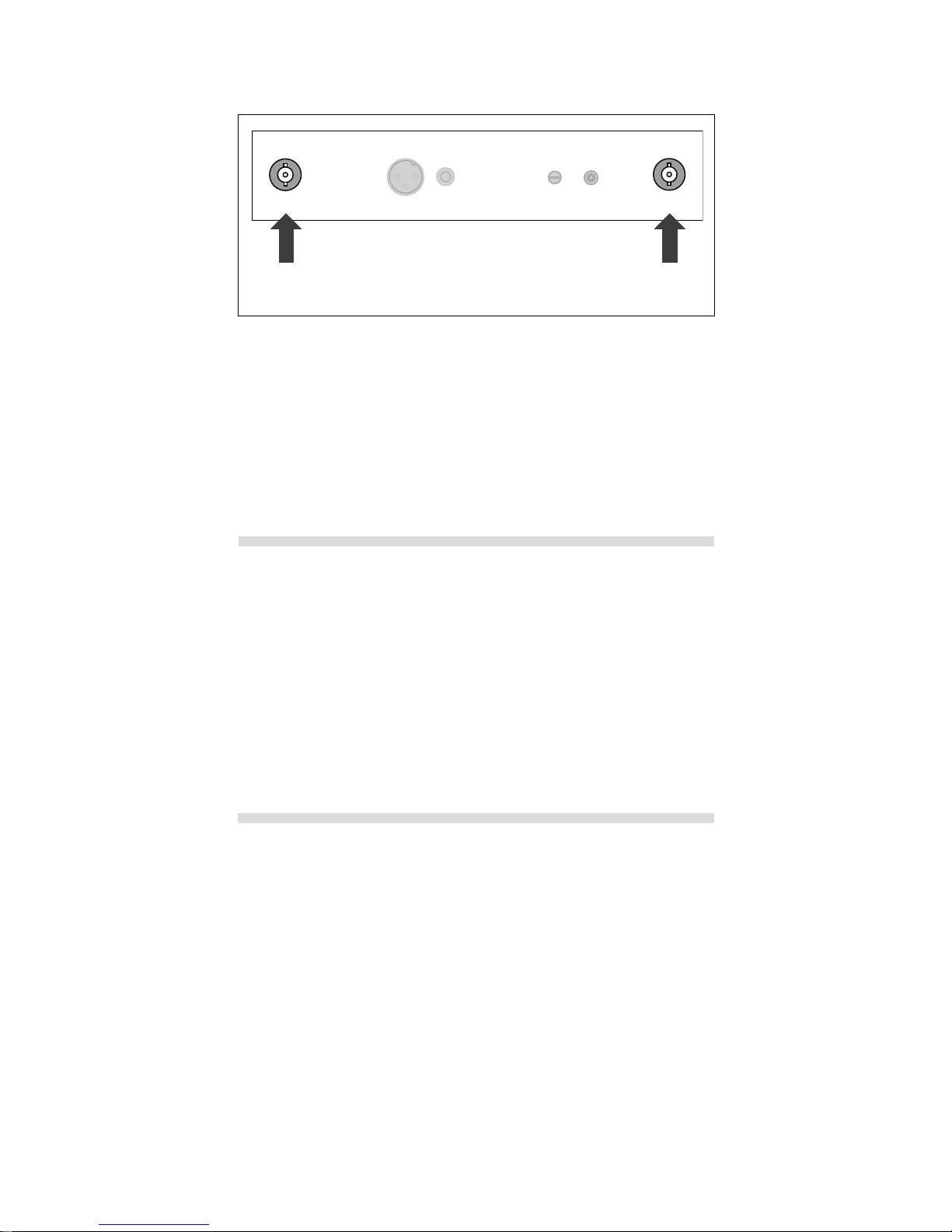

AufdieAntennenbuchsenANT.(A)undANT(B)werdendiebeiden Teleskop-

antennen aufgesteckt. Antennenstäbe ganz ausziehen!

Wichtig: Für den Diversity Betrieb (siehe auch Seite 13)

müssen beide Antennen angeschlossens ein!

Über den Betrieb mit abgesetzten Antennen (z.B. bei Festeinbau des

Receivers im Rack GA 1051) informiert Sie Ihr Sennheiser-Fachhändler.

Er liefert auch entsprechende Zusatzteile oder bestellt sie kurzfristig.

The two telescopic antennae are to be connected to antenna connectors

ANT.(A) and ANT(B). Make sure that the telescopic antennae are extended

to full length.

N.B.: For diversity operation both antennae are to

be connected (pls. see p. 13).

Your Sennheiser distributor will be more than happy to provide you with

information on operation with remote antennae (e.g. for permanent

installation in a GA 1051 rack) and to supply you with the accessories

required.

Antennen anschließen / Antenna connection / Conectar las antenas

Los dos antenas telescópicas se conectan a los casquillos ANT.(A) y ANT(B).

¡Tirar las antenas hasta que son salidas completamente!

Importante: ¡Para el funcionamiento "diversity" (véase

pàgina 13) ambas antenas deben ser conectadas!

Vuestro agente Sennheiser Vd. informa sobre el funcionamiento con

antenas desplazadas (p. ej. montaje fijo del receptor en el bastido GA

1051). Suministra también los accesorios correspondientes o los encarga

a corto plazo.

BALANCED UNBALANCED VOLUME DC 12-15 V

B1B2V

NF-Anschlußbuchse B1: Symmetrischer Ausgang XLR-3

NF-Anschlußbuchse B2: Unsymmetrischer Ausgang 6,3 mm ø Klinke

Hinweis: Nur jeweils einen Ausgang benutzen!

Mit dem Regler Dwird der Ausgangspegel an den Buchsen

B1und B2 eingestellt.

AF output B1: balanced, XLR 3

AF output B2: unbalanced, 6.3 mm ø jack

N.B.: Use only one output.

Regulator Vserves to adjust the output level across sockets B1and B2.

Casquilla de conección B.F. B1: salida simétrica XLR-3

Casquilla de conección B.F. B2: salida asimétrica, jack de 6,3 mm ø

Nota: ¡Utilizar sólo una salida al mismo tiempo!

El nivel de salida a los casquillas B1y B2se ajuste con el regulador V.

NF-Ausgänge / AF outputs / Salidas B.F.

Stimmt die Spannungsangabe auf dem Netzteil mit der vorhandenen

Netzpannung überein ?

Erst dann:

Steckernetzteil einstecken und BFR 1051 mit Schalter Peinschalten.

Make sure that the voltage given on the mains transformer is identical with

the mains voltage.

Then:

Connect the mains transformer and switch on the BFR 1051 (switch P).

¿La tensión indicada sobre la alimentación corresponde a la de la red?

En este caso solo:

Conectar la alimentación y poner en marcha el BFR 1051 con

el interruptor P.

POWER

12345 A -20 0+3-12 +12B

SQUELCH

CHANNEL

Einschalten / Putting the receiver to work / Puesta en marcha

POWER

12345 A -20 0+3-12 +12B

SQUELCH

CHANNEL

Kanalumschaltung / Channel selection / Commutatión de canal

Sind zwei Anlagen BF / BFR 1051 gleichzeitig in Betrieb, so kann eine

Übertragung auf Kanal 1, die andere auf Kanal 2 erfolgen. Hierzu wird der

jeweilige Empfangskanal mit dem Schalter Causgewählt.

Die Frequenzen der Kanäle sind auf der Geräte-Rückseite angegeben.

Hinweis: Sender BF 1051, BF 1052, BF 1053 und

Empfänger BFR 1051 müssen jeweils

auf den gleichen Kanal eingestellt sein!

For simultaneous operation of two BF / BFR 1051 one system can operate

on channel 1, whereas the other system can operate on channel 2. Switch

Cserves to select either channel 1 or channel 2.

The frequency look-up table is attached to the rear of unit.

N.B.: Both, transmitter BF 1051, BF 1052 or BF 1053 and

receiver BFR 1051 are to be set to the same frequency.

Si dos sistemas BF / BFR 1051 funcionan al mismo tiempo, se puede

realizar una transmisión sobre el canal 1 y otra transmisión sobre el canal

2. El canal correspondiente se selenciona con el conmutador C.

Las frecuencias de los canales son indicadas sobre la parte de

atrás del aparato.

Nota: ¡El emisora BF 1051, BF 1052, BF 1053 y el receptor

BFR 1051 deben ser ajustados al mismo canal!
