Sennheiser SKM 1072-U Manuel utilisateur

GEBRAUCHSANLEITUNG

INSTRUCTIONS FOR USE

NOTICE D‘EMPLOI

ISTRUZIONI PER L‘USO

INSTRUCCIONES PARA EL USO

GEBRUIKSAANWIJZING

SKM 1072-U

Sie haben die richtige Wahl getroffen!

Dieses Sennheiser-Produkt wird Sie lange Jahre durch Zuverlässigkeit,

Wirtschaftlichkeitund einfacheBedienungüberzeugen.DafürgarantiertSennheiser

mit seinem guten Namen und seiner in mehr als 50 Jahren erworbenen Kompetenz

als Hersteller hochwertiger elektroakustischer Produkte „Made in Germany“.

Nehmen Sie sich nun ein paar Minuten Zeit, um diese Anleitung zu lesen. Wir

möchten, daß Sie einfach und schnell in den Genuß dieser Technik kommen.

Kurzbeschreibung

SKM 1072-U ist ein Handsender mit integriertem Mikrofon für den Einsatz in

drahtlosen Tonübertragungsanlagen.

Dieser Handsender wird vorwiegend bei Präsentationen, im Theater oder als

Vokalmikrofon eingesetzt. Er kann in der Hand gehalten oder mit der Um-

hängevorrichtung SZU 1032 vor der Brust getragen werden. Akku BA 1032 und

Ladegerät L 1032 vervollständigen den Handsender SKM 1072-U zum System.

Besondere Merkmale

쐌Hohe Betriebssicherheit und lange Betriebszeiten auch im Akkubetrieb

쐌Einfache Handhabung und Bedienung

쐌Kanalwahl

쐌Einsatzmöglichkeit des schnelladefähigen Hochleistungsakku BA 1032

쐌Knackfreier EIN/AUS-Schalter für das Mikrofonsignal.

Einstellen der Sendefrequenz /

SendeKanalwahl

Kurzanleitung

Batterie einlegen

Handsender Einschalten

Empfindlichkeit auswählen

bitte kopieren oder heraustrennen

SKM 1072-U

쏿쏿쏴쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿

Handsender stumm schalten

Verriegelt

OFF

ON ON

햳햴

햲

Reinigung des Einsprachekorbes

Sennheiser electromic KG Telefon 05130/600-0

D-30900 Wedemark Telefax 05130/6312

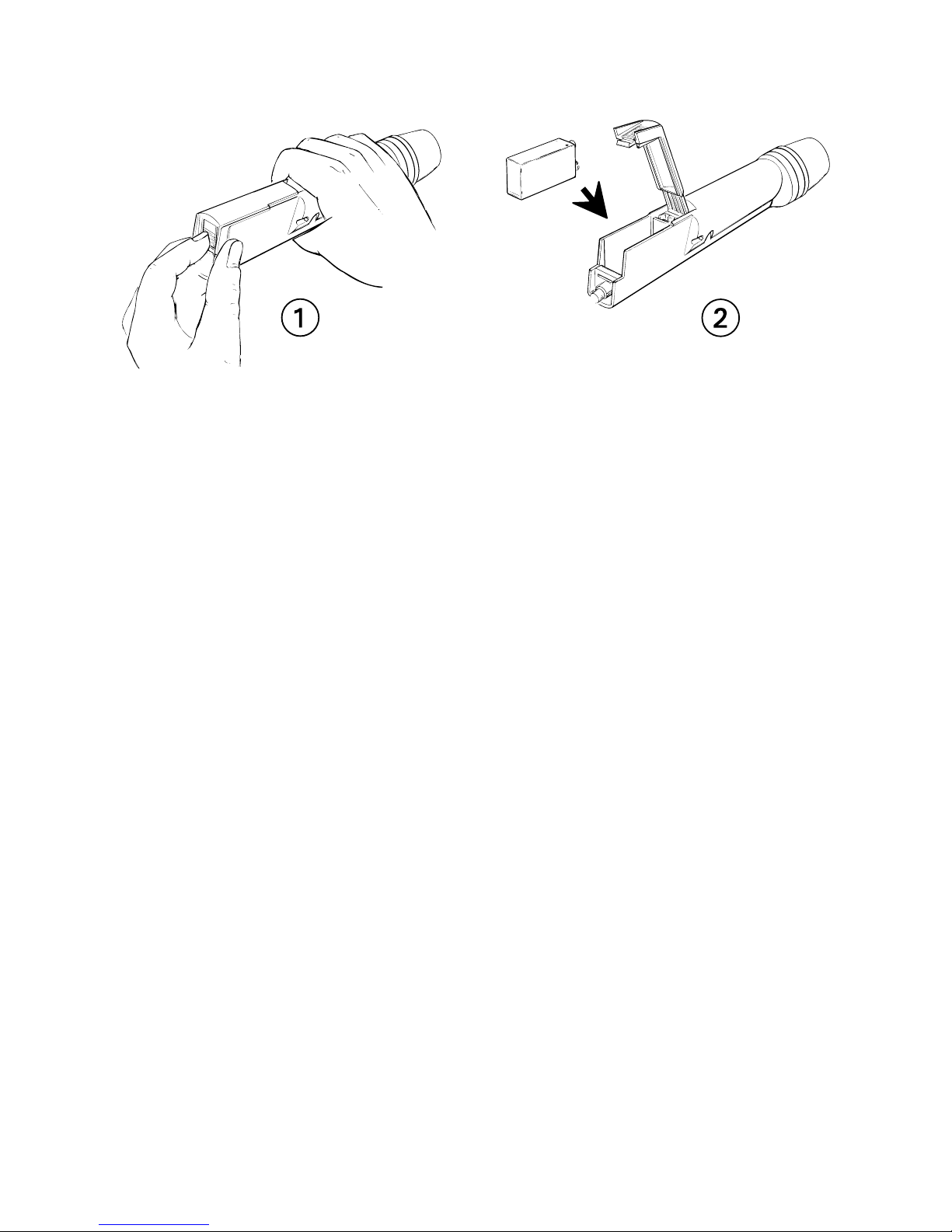

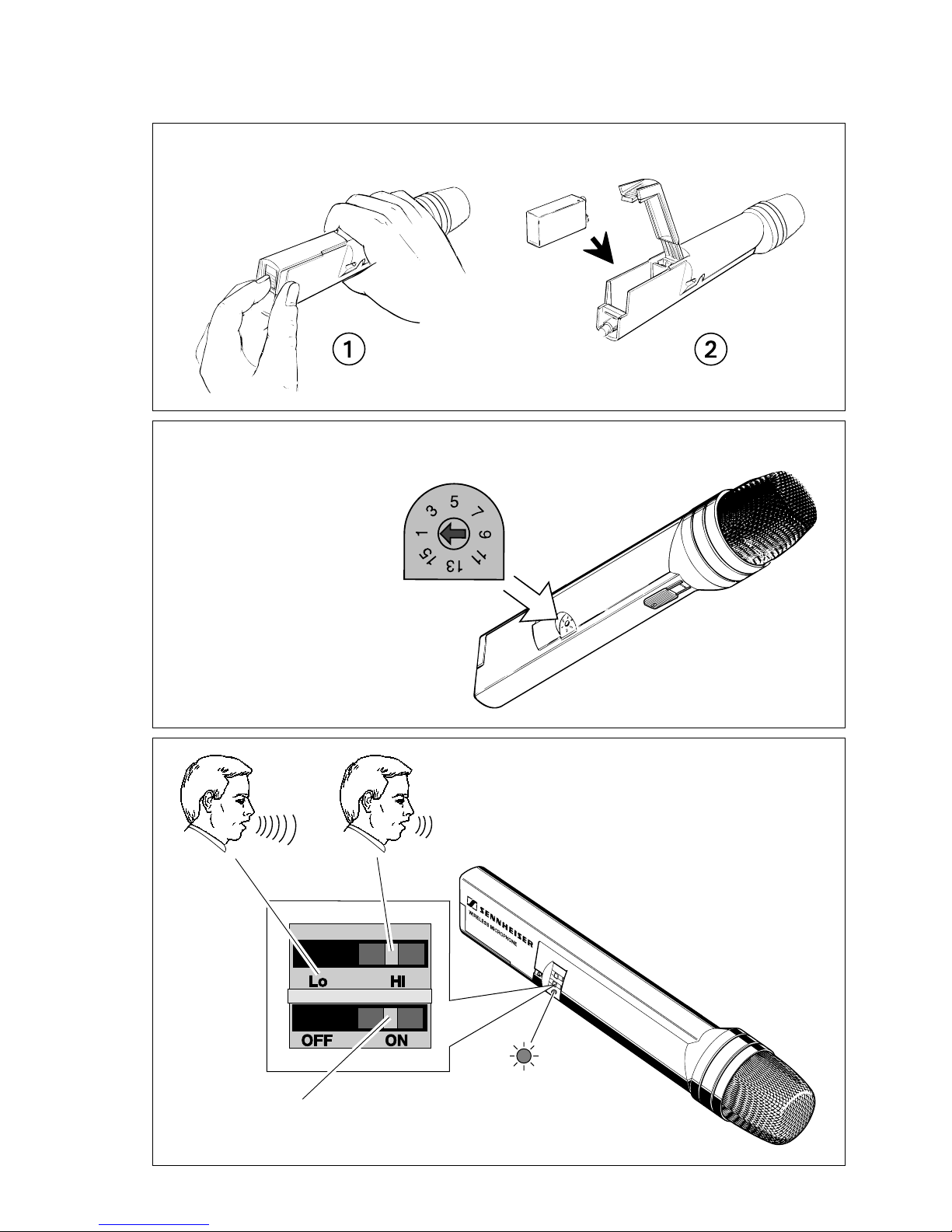

Batterie einsetzen

Setzen Sie die Batterie entsprechend der Zeichnung ein.

왘Polung beachten!

왘Nur Alkali-Mangan-Batterien verwenden!

Die angegebene Betriebszeit (siehe technische Daten)

verringert sich sonst deutlich.

Bei regelmäßigem Gebrauch ist es vorteilhaft, statt Batterien wiederaufladbare

Akkus BA 1032 zu verwenden. Diese Akkus sind schnelladefähig.

Akkus BA 1032, Laden im Ladegerät L 1032

AkkusBA1032 werdenmitdem LadegerätL1032 unddempassenden Steckertrafo

NT 1032 wieder geladen. Ein Akku kann während der Ladung im Mikrofon

bleiben, ein zweiter kann im passenden Ladeschacht des Ladegerätes geladen

werden. L 1032 und NT 1032 sind als Zubehör lieferbar.

Die Verbindung zwischen Ladegerät L 1032 und SKM 1072-U wird über die Lade-

kontakte hergestellt (Abbildung nächste Seite).

왘Achten Sie bitte immer darauf, daß die Ladekontakte sauber,

also metallisch blank sind.

Einstellen der Sendefrequenz / SendeKanalwahl

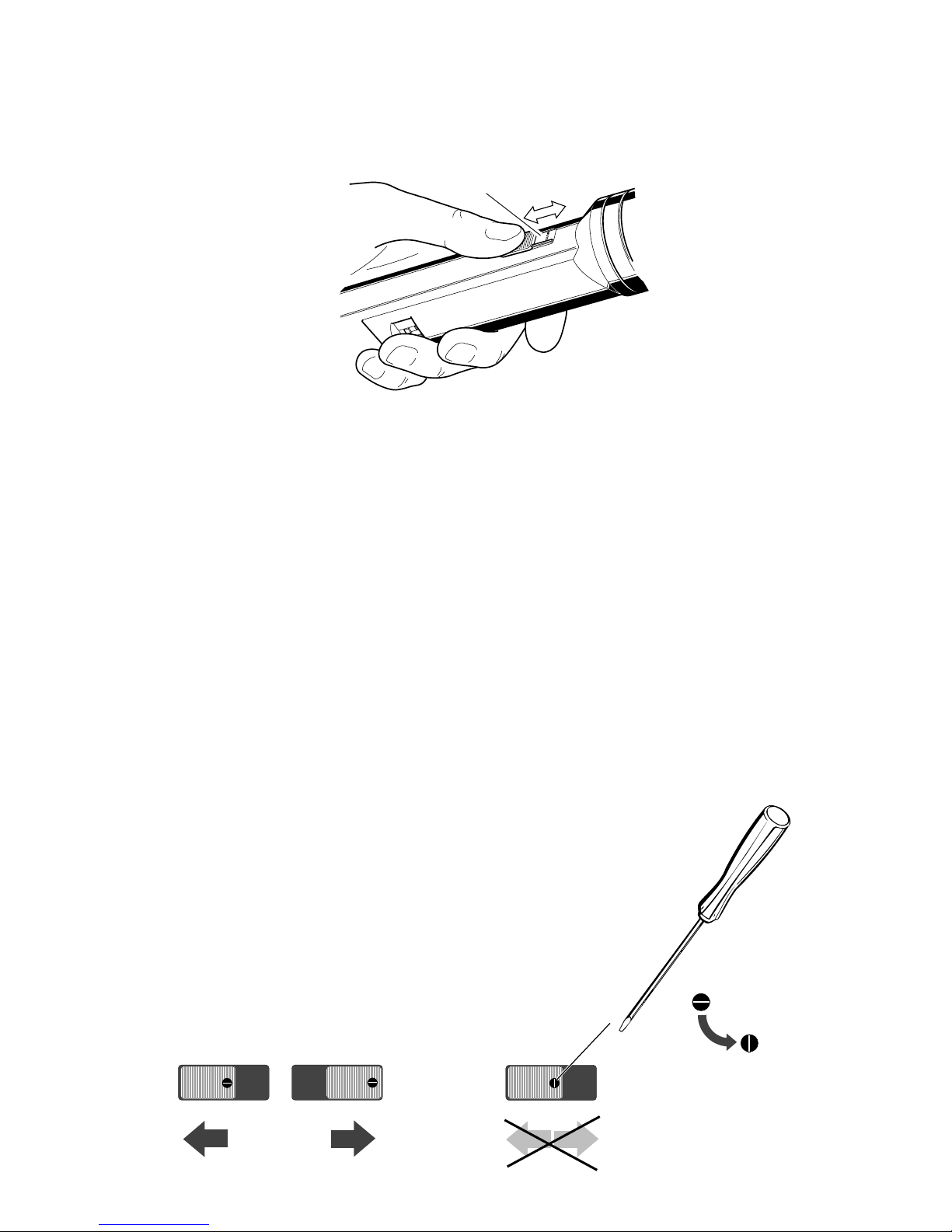

Stellen Sie mit dem Schalter die gewünschte Sendefrequenz ein. Jeder Zahl auf

dem Schalter ist eine Sendefrequenz zugeordnet. Die genaue Frequenzangabe

finden Sie auf dem Typenschild im Batteriefach.

왘Achten Sie darauf, daß Sendefrequenz und die am Empfänger

eingestellte Empfangsfrequenz übereinstimmen.

왘Als Umschaltwerkzeug eignet sich ein kleiner Schrauben-

dreher (Klingenbreite ca. 2 mm)

Einschalten / Empfindlichkeit auswählen

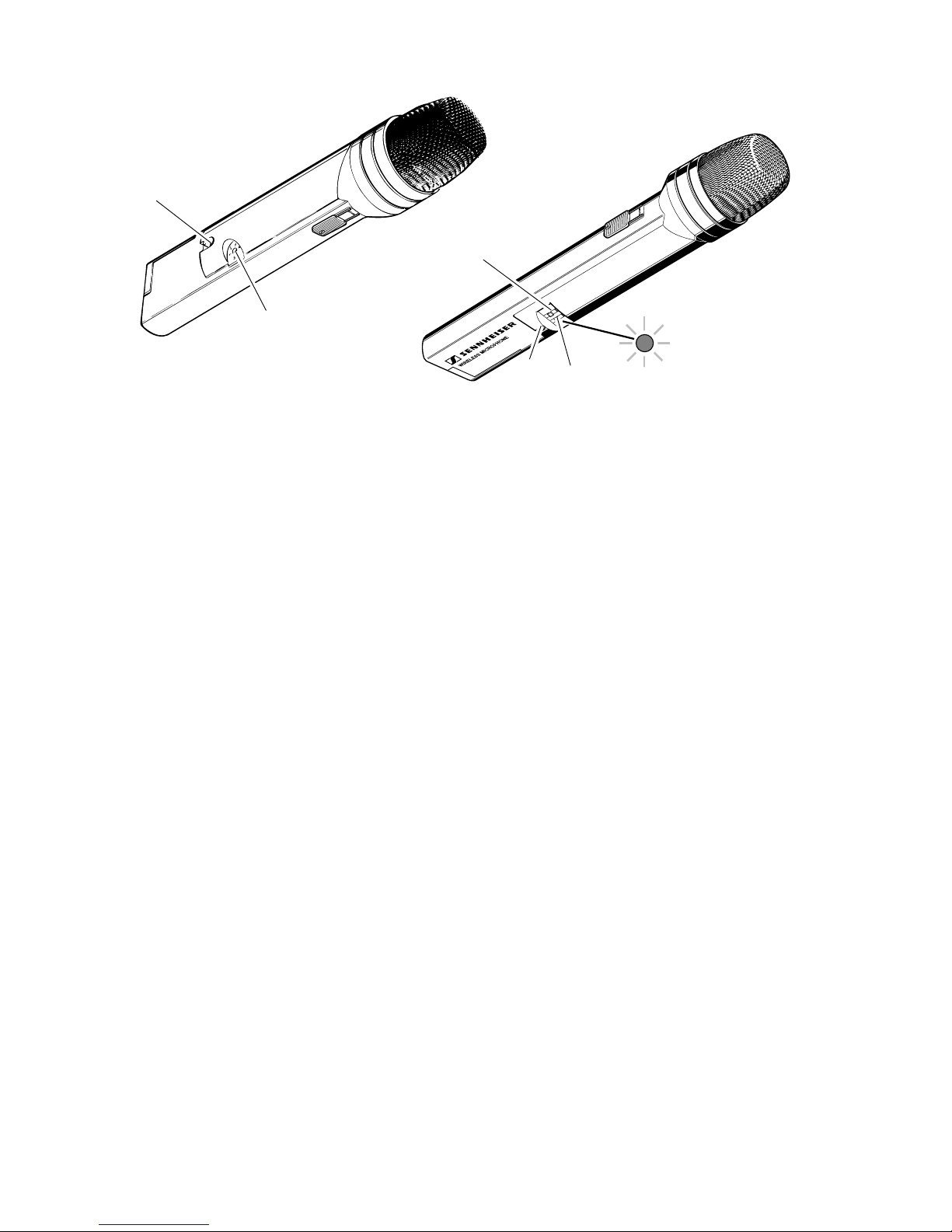

Ein/Aus-Schalter und Wahlschalter  für die Empfindlichkeit befinden sich in

einer Mulde im unteren Teil des Gehäuses.

왘Der häufiger genutzte Ein-Aus-Schalter liegt etwas erhöht.

Nach dem Einschalten vergehen ca. 2 Sekunden. Der Sender benötigt diese Zeit,

um sich auf die gewählte Frequenz einzustellen (PLL-Rastung). Nach kurzer Zeit

leuchtet die rote LED unter dem Schalter zur Kontrolle auf. Sie zeigt an:

wenn sie gleichmäßig leuchtet: die Batterie ist o.k.

wenn sie blinkt: Batterie fast leer, es bleibt nur noch eine

halbeStundeBetriebszeit mit dieserBatterie!

wenn sie unregelmäßig flackert: SelbsttestzeigtFehlfunktion,Servicenotwen-

dig.BittezumSennheiser-Kundendienstgeben!







LED

OFF

ON ON

Verriegelt



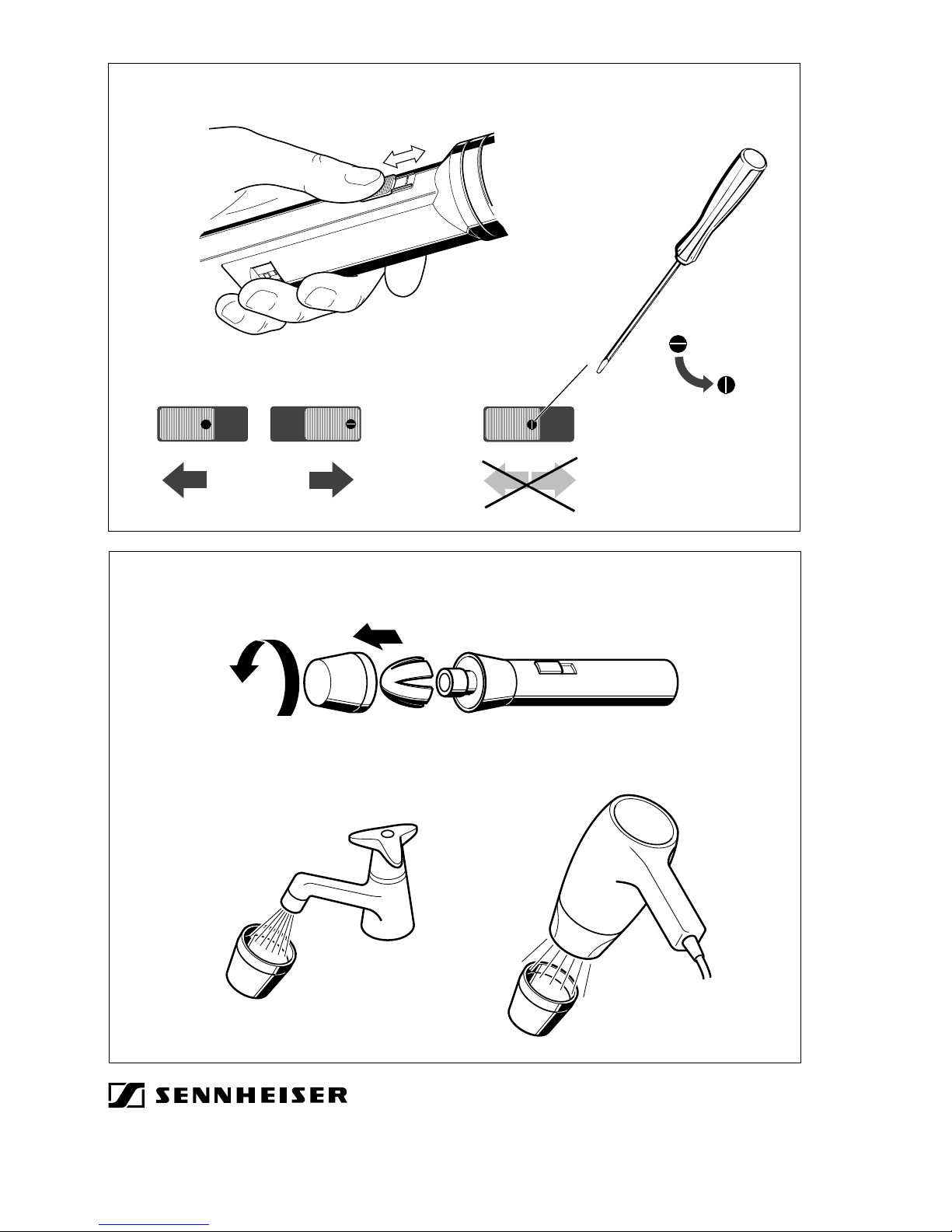

Handsender stumm schalten

Mit dem Schalter 쐊haben Sie die Möglichkeit, das Mikrofon dieses Handsenders

abzuschalten("stummschalten"),ohnedabeidieFunk-Übertragungzuunterbrechen.

Dadurch wird ein Aufrauschen des Empfängers beim Stummschalten des Senders

verhindert.DieSchalterstellungen"ON"und"OFF"sind imSchaltergekennzeichnet.

Der Schalter läßt sich verriegeln,

damit ein unbeabsichtigtes Schalten auszuschließen ist:

Mit dem Wahlschalter  für die Empfindlichkeit wird in Stellung "LOW" das NF-

Signalabgesenkt.IndieserEinstellungwirdeineÜbersteuerungbeiNahbesprechung

vermieden.

Reinigung des Einsprachekorbes

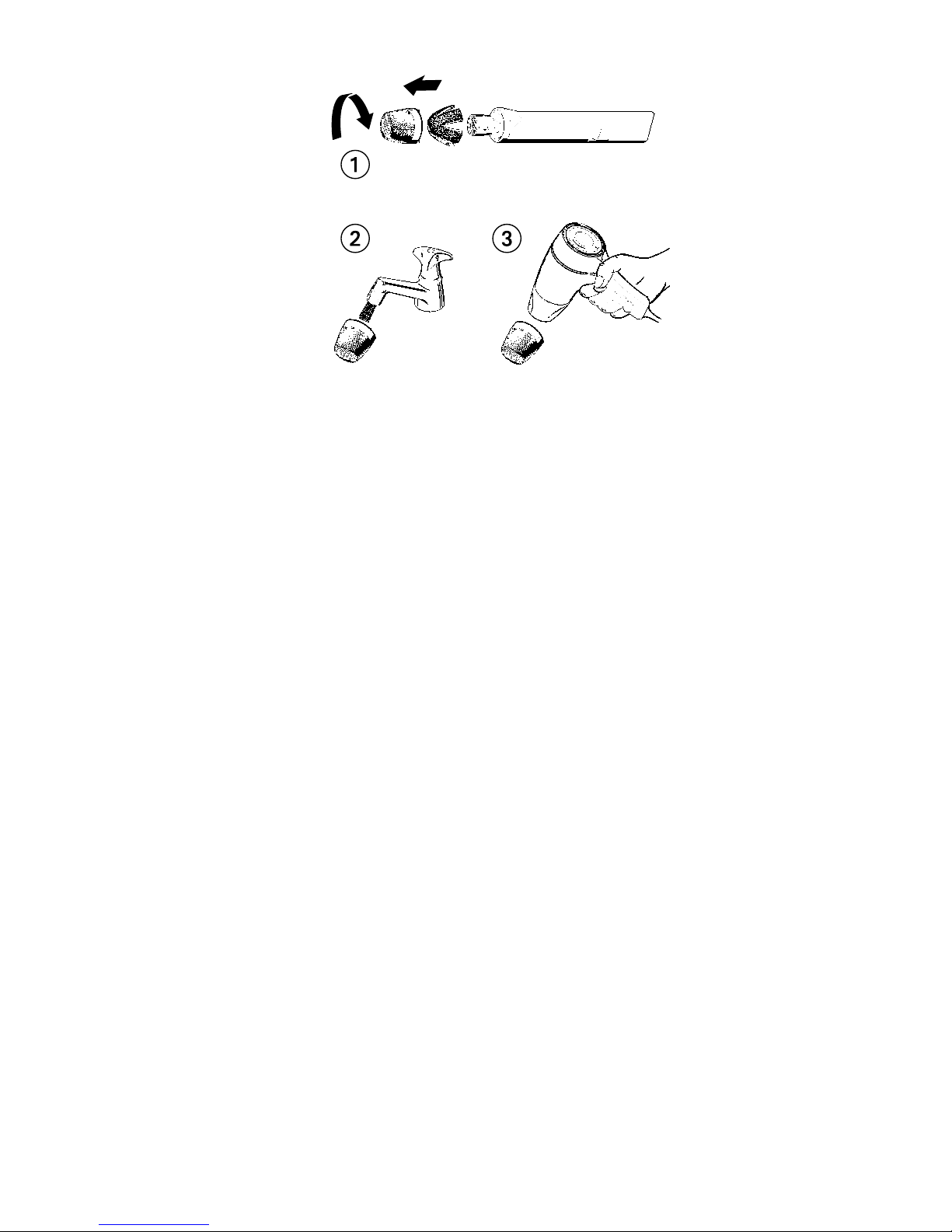

Der Einsprachekorb kann zur Reinigung abgeschraubt werden. Die Reinigung

von Korb und Schaumstoffeinlage erfolgt unter klarem Wasser, sie werden am

besten mit einem Fön wieder getrocknet.

왘Korb und Schaumstoffeinlage erst wieder aufsetzen,

wenn sie vollständig getrocknet sind!

Rauschunterdrückungssystem HiDyn

plus

Dieser Sender ist mit dem Sennheiser-Rauschunterdrückungssystem HiDyn

plus

ausgerüstet.Erarbeitet aber nureinwandfrei, wenn auchdereingesetzte Empfänger

über HiDyn

plus

verfügt. Ist dieser nicht entsprechend ausgestattet, ist die Dynamik

drastisch verringert, die Übertragung klingt schrill.

Trageweise / Befestigung des drahtlosen Mikrofons

왘Bei Verwendung als Handsender Empfindlichkeit auf "LOW" einstellen. Bei

Außenbetrieb und Nahbesprechung Windschutz MZW 1032 aufsetzen, er

vermindert Popp- und Windgeräusche.

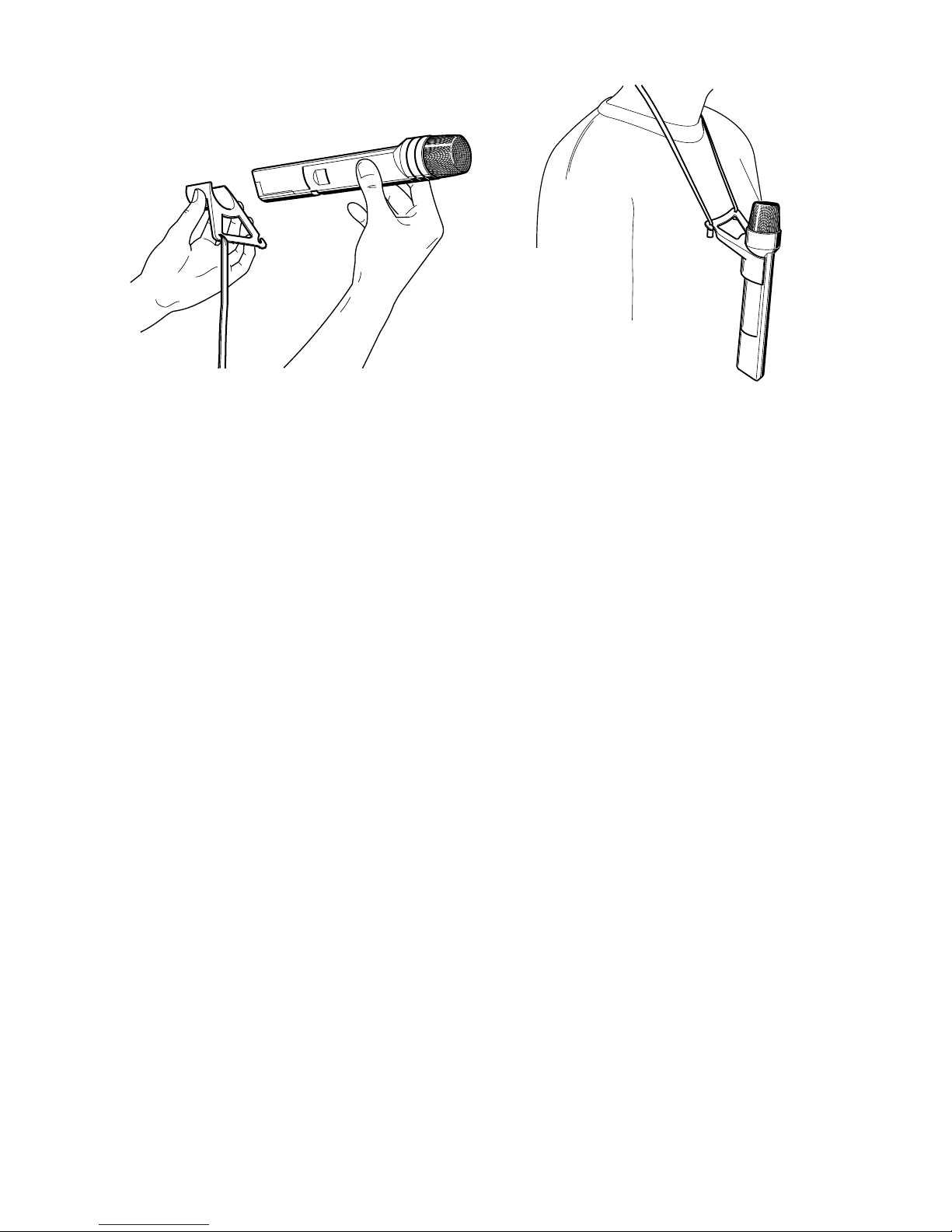

왘Mit der Haltevorrichtung SZU 1032 wird der Handsender SKM 1072-U vor

derBrustgetragen.ErwirdentsprechendderAbbildungbefestigtundumgehängt.

In dieser Position sollte der Empfindlichkeitswahlschalter auf "HIGH" stehen.

Hinweise zur Fehlerbeseitigung

Fehler Mögliche Ursache

Keine Funktion 왘Batterie/Akku leer oder zu schwach.

왘Batterie/Akku verpolt.

Akustische Rückkopplung 왘verwendeter Empfänger ist nicht mit

HiDyn

plus

ausgestattet.

Keine Übertragung, obwohl 왘Sendefrequenz stimmt nicht mit der

Sender eingeschaltet Frequenz des Empfängers überein.

Verzerrungen 왘Empfindlichkeitswahlschalter steht auf

"HIGH", Empfindlichkeit zu hoch!

Rote LED blinkt oder flackert 왘Fehlermeldung! Siehe Seite 8.

Technische Daten SKM 1072-U

Frequenzaufbereitung PLL (phase-locked loop) -Synthesizer

Kanäle 16 Frequenzen im UHF-Bereich

Sendeleistung ≤30 mW

Modulationsart FM, Breitband

Schaltbandbreite 32 MHz

Nennhub / Spitzenhub bei 1 kHz ±40 kHz / ±56 kHz

Geräuschspannungsabstand (Nennhub) 117 dB(A) nach DIN 45412 bei 1 kHz

Störspannungsabstand (Spitzenhub) 103 dB nach CCIR, DIN 45405

Rauschunterdrückungssystem HiDyn

plus

NF-Frequenzbereich 80-18.000 Hz +1 / -3 dB

Klirrfaktor bei 1 kHz < 0,3 %

Schalldruck für Nennhub Stellung „HIGH“: 104 dB SPL

Stellung „LOW“: 124 dB SPL

Mikrofon Elektret-Kondensatorkapsel, Superniere

Preemphasis 50 µs

Klirrfaktor bei 1 kHz < 0,3 % bei Nennhub

Stromversorgung IEC 6LR61, 9 V, Alkaline

oder Akku Sennheiser BA 1032

Betriebsspannungsbereich 5,5 bis 9 V

Stromaufnahme ca. 48 mA

Betriebszeit mit Batterie ca. 8 h

Betriebszeit mit Akku BA 1032 ca. 2 h

Abmessungen 245 x 38 mm

Gewicht ca. 250 g inkl. Batterie

Lieferumfang SKM 1072-U

1 Handsender SKM 1072-U

1 Stativhalter STH 1051

1 Umhängevorrichtung SZU 1032

Hinweis

Über die Erlaubnis zum Betrieb drahtloser Tonübertragungsanlagen erteilt in

Deutschland die jeweilige lokale Dienststelle des BAPT (Bundesamt für Post- und

Telekommunikation) Auskunft. Betreiber in Österreich oder in der Schweiz

wenden sich an die entsprechenden Postdienststellen ihres Wohnortes.
