Sennheiser SD series Manuel utilisateur

1.

2.

3.

4.

Sennheiser Headset Installation

Overview

EHS30 Included Contents

EHS30

3.5MM DC Jack

RJ12 Cord

RJ45 Cord

EHS30 Ports

RJ-12 Port for IP Phone EXT/EHS or Expansion Module

Operation LED

3.5mm DC Power Jack

RJ-45 Jack

Headset Base and Phone Ports

1.

Sennheiser SD BS - US headset base

Back of Sangoma S700 Phone

Sennheiser SD Series Installation with EHS30

Connecting the Cables

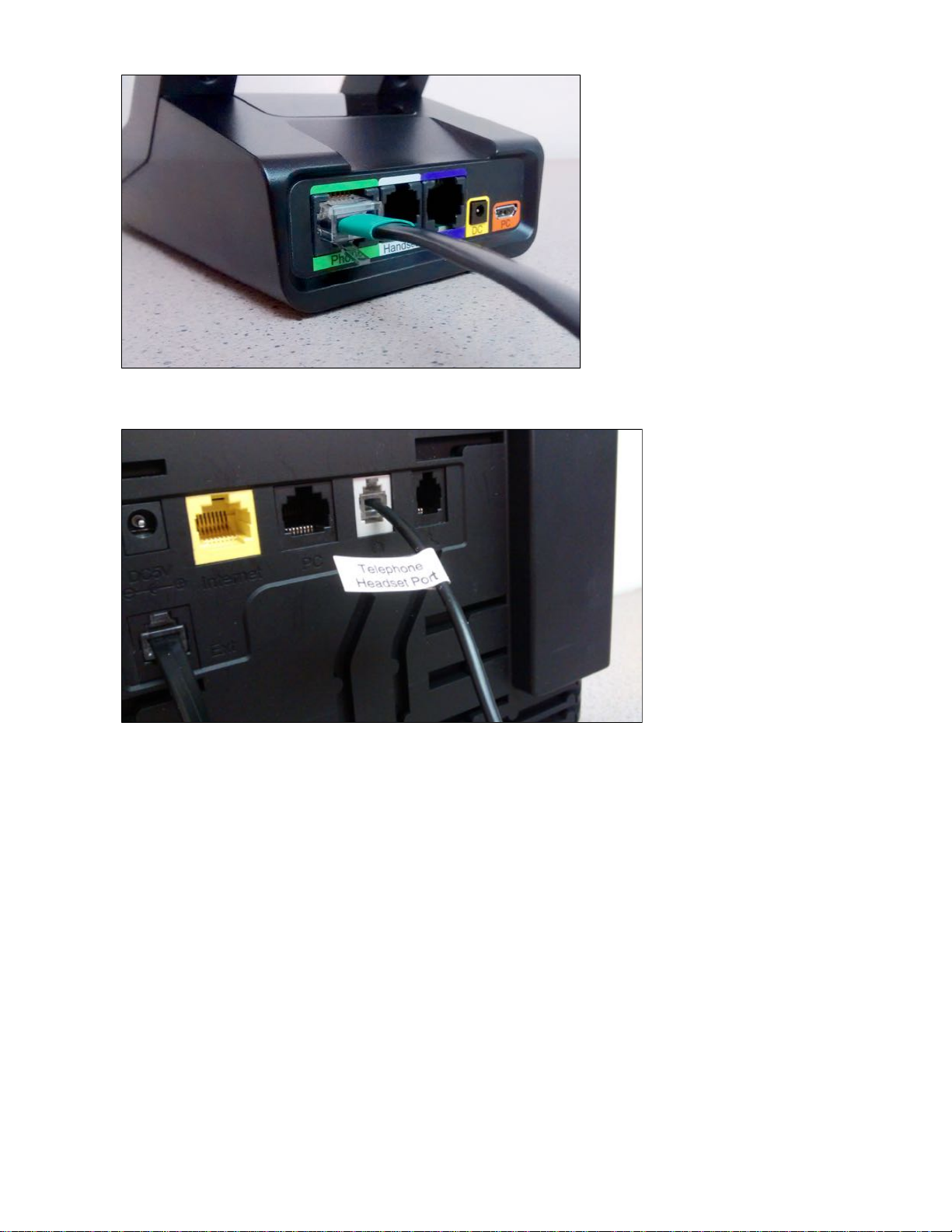

Connect the green end of the Y-shaped EHS adapter cable provided by Sennheiser to the Phone port on the headset base.

Phone port on Sennheiser headset base

1.

2.

3.

Connect the "Telephone Headset Port" end of the Y-shaped EHS adapter cable to the headset port of the Sangoma Phone.

Headset port on Sangoma S700 Phone

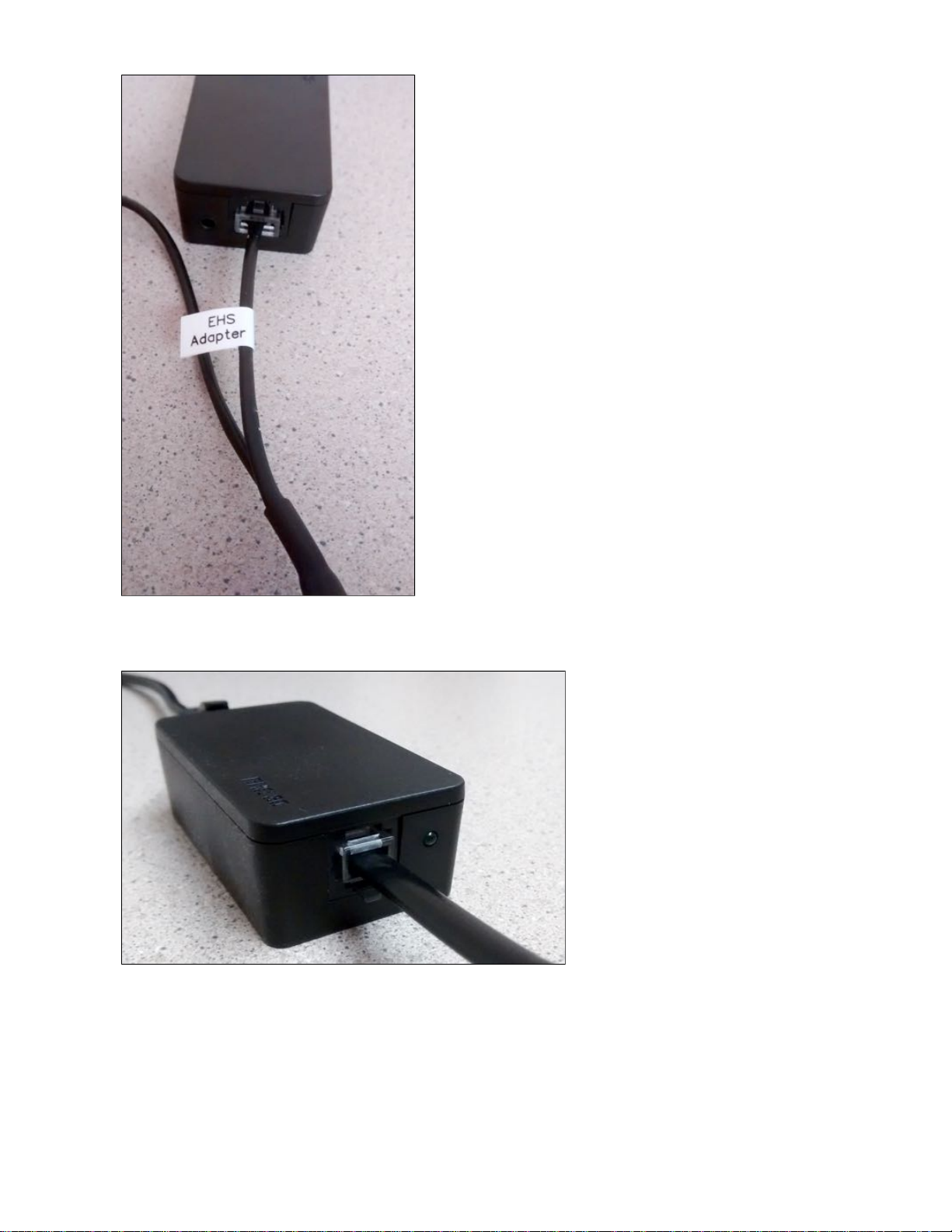

Connect the "EHS Adapter" end of the the RJ45 port (Port 4) of the EHS30 Adapter.Y-shaped EHS adapter cable to

RJ45 Port on EHS30

3.

4.

Connect the included RJ-12 cord between the EHS30 Adapter RJ12 Port (Port 1, next to the green LED light) and the EXT/EHS Port of

the Sangoma Phone.

RJ12 Port on EHS30

EXT/EHS Port on Sangoma S700 Phone

4.

5.

Connect the headset base station's power cable between the DC port on the base station and a power outlet.

DC Port on Sennheiser headset base

5.
