DRYGLASS 2000381

ESTUFA PARA SECAR VIDRIO

GLASS DRYING OVEN

INSTRUCTION MANUAL CODE 80025 REV E 06/2020 Page: 2

J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel (34 3) 770 08 77 Fax (34 3) 770 23 62

e-mail: [email protected] - http://www.jpselecta.es

INDICE

ESTUFA PARA SECAR VIDRIO ........................................................................................ 1

GLASS DRYING OVEN ........................................................................................ 1

INFORMACIÓN GENERAL ........................................................................................ 3

LISTA DE EMBALAJE ........................................................................................ 3

ACCESORIOS ........................................................................................ 4

ESPECIFICACIÓN TÉCNICA ........................................................................................ 4

DESCRIPCIÓN DEL EQUIPO ........................................................................................ 4

INSTALACIÓN ........................................................................................ 4

GARANTÍA ........................................................................................ 5

OPERACIÓN ........................................................................................ 6

MANTENIMIENTO ........................................................................................ 9

RECAMBIOS ........................................................................................ 9

INDEX

GENERAL INFORMATION ........................................................................................ 10

PACKING LIST ........................................................................................ 10

ACCESSORIES ........................................................................................ 11

TECHNICAL FEATURES ........................................................................................ 11

EQUIPMENT DESCRIPTION ........................................................................................ 11

INSTALLATION ........................................................................................ 11

GUARANTEE ........................................................................................ 12

OPERATION ........................................................................................ 13

MAINTENANCE ........................................................................................ 15

SPARE PARTS ........................................................................................ 15

MANUAL DE INSTRUCCIONES CODIGO 80025 REV E 06/2020 Pag.: 3

J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel (34 3) 770 08 77 Fax (34 3) 770 23 62

e-mail: [email protected] - http://www.jpselecta.es

INFORMACIÓN GENERAL

1) Manipular el paquete con cuidado. Desembalarlo y compro-

bar que el contenido coincide con lo indicado en el apartado

de la “Lista de embalaje”. Si se observa algún componente

dañado o la ausencia de alguno, avisar rápidamente al dis-

tribuidor.

2) No instalar ni utilizar el equipo sin leer, previamente, este

manual de instrucciones.

3) Estas instrucciones forman parte inseparable del aparato y

deben estar disponibles a todos los usuarios del equipo.

4) Cualquier duda puede ser aclarada contactando con el ser-

vicio técnico de J.P. SELECTA, s.a.u.

5) ¡ATENCIÓN! NO SE ADMITIRÁ NINGUNA MÁQUINA

PARA REPARAR QUE NO ESTÉ DEBIDAMENTE LIMPIA

Y DESINFECTADA.

6)Todamodicación,eliminaciónofaltademantenimientode

cualquier dispositivo de la máquina, transgrede la directiva

deutilización89/655/CEEyelfabricantenosehacerespon-

sable de los daños que pudieran derivarse.

7)No utilizar el equipo con uidos que puedan desprender

vaporesoformarmezclasexplosivasoinamables.

Pieza Referencia Cant.

Dryglass 2000381 1

Puertas de vidrio 2

Bandeja 2000091 2

Guías 2000081 2

Manual de instrucciones 80025 1

LISTA DE EMBALAJE

El equipo estándar consta de los siguientes componentes:

INSTRUCTION MANUAL CODE 80025 REV E 06/2020 Page: 4

J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel (34 3) 770 08 77 Fax (34 3) 770 23 62

e-mail: [email protected] - http://www.jpselecta.es

ACCESORIOS

(Los accesorios deben ser instalados en fábrica)

Denominación Código

RELOJ DESCONECTADOR DE 0 A 120’ 2000002

Acoplado al panel de mandos y ajustable, desconecta la estufa

transcurridoeltiempoprejado.

PROGRAMADOR HORARIO DE 24 H 2000009

Ciclocontinuoconlevasaccionablescada15’paraconexión/

desconexión.

ESPECIFICACIÓN TÉCNICA

Tensióndealimentación115-230V50/60Hzsegúnseindique

en la placa de características de la máquina.

Código Capaci-

dad (L)

Medidas interiores (cm) Medidas exteriores (cm) Alojamiento

guias

bandeja

Consu-

mo (W)

Peso

Kg.

Alto Ancho Fondo Alto Ancho Fondo

2000381 126 45 70 40 66 94 54 8 3000 65

DESCRIPCIÓN DEL EQUIPO

Las estufas para secar vidrio DRYGLASS están diseñadas con

una distribución del calor en su interior mediante circulación

forzada de aire para permitir la regulación de temperaturas

desde40ºChasta170ºC.

Laregulacióndelatemperaturaserealizamedianteuntermos-

tatohidráulico,ylacirculacióndeaireporturboventilador.Las

puertas son de cristal templado, correderas y de quita y pon.

INSTALACIÓN

Colocarlaestufasobreunasuperfícieplana,horizontalynive-

lada, procurando dejar un espacio libre de 10 cm. por la parte

posterior y por los laterales del equipo.

Para un mejor funcionamiento de la estufa, no situarla en lugares

expuestos directamente al sol ni a fuentes de calor.

Parasuóptimofuncionamiento,laTªambientenodebesobre-

pasar los 30ºC.

MANUAL DE INSTRUCCIONES CODIGO 80025 REV E 06/2020 Pag.: 5

J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel (34 3) 770 08 77 Fax (34 3) 770 23 62

e-mail: [email protected] - http://www.jpselecta.es

¡ATENCIÓN! DEBIDO A LAS TEMPERATURAS DE TRABAJO DEL EQUIPO

DEBEN TOMARSE LAS PRECAUCIONES NECESARIAS

PARA EVITAR QUEMADURAS

DURANTE LA UTILIZACIÓN DEL EQUIPO.

No utilizar el equipo para el secado o tratamiento de pro-

ductos que puedan desprender vapores o formar mezclas

explosivas o inamables.

Asegúrese que el equipo se conecta a una tensión de red

que coincide con la indicada en la placa de características.

No utilice el equipo sin estar conectada la toma de tierra.

Si cambia la clavija de conexión tenga en cuenta lo si-

guiente:

Cable azul: Neutro.

Cable marrón: Fase.

Cable amarillo/verde: Tierra.

¡ATENCIÓN! IMPORTANTE PARA SU SEGURIDAD

GARANTÍA

Este producto tiene una garantía de un año. La garantía no

cubre los daños causados por un uso indebido o por causas

ajenas a J.P. SELECTA, s.a.u.

LamanipulaciónporpersonalnoautorizadoporJ.P.SELECTA,

s.a.u. anula automáticamente la garantía.

INSTRUCTION MANUAL CODE 80025 REV E 06/2020 Page: 6

J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel (34 3) 770 08 77 Fax (34 3) 770 23 62

e-mail: [email protected] - http://www.jpselecta.es

OPERACIÓN

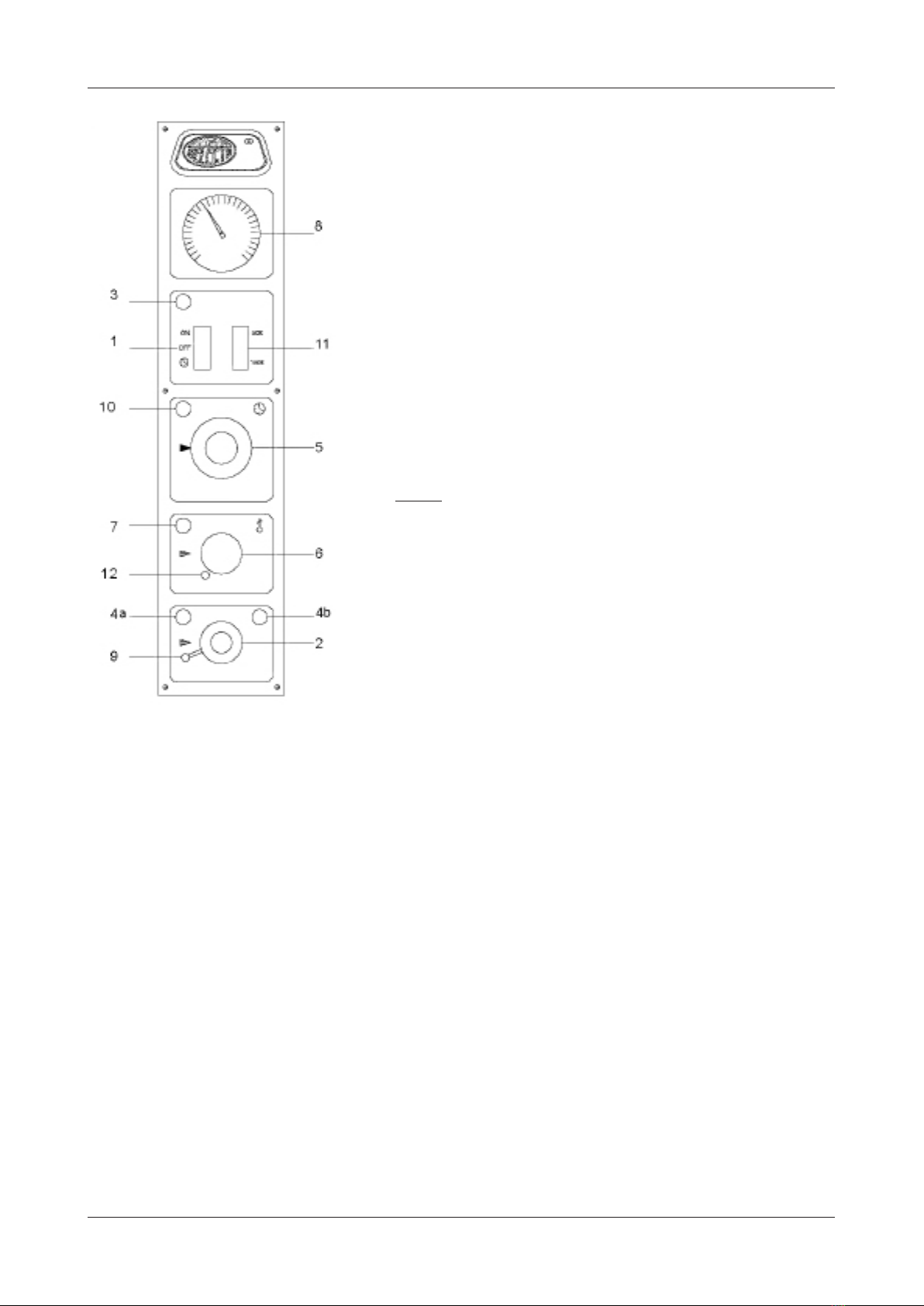

PANEL DE MANDOS:

PUESTA EN MARCHA:

1.Accionarelinterruptordepuestaenmarcha(1)enposición

ON,yalmismotiemposeiluminaráelpilotodeseñalización

dered(verde)(3),indicandoquelaestufarecibecorriente.

2.Girarelmandodelreguladordetemperatura(2)demenos

a más, según la temperatura a que se desee trabajar. Al

mismo tiempo se iluminará el piloto de funcionamiento de

resistencia(amarillo)(4).

3.Bloquearelmandodeltermostatoregulador(2)conlapa-

lancadebloqueo(9)paraevitarmovimientosaccidentales

dedichomando.

4. Transcurrido un tiempo prudencial, el piloto de funcionamien-

toderesistencia(4)empezaráafuncionarintermitentemente.

Cuandoelciclodedichasintermitenciasseauniforme,indi-

caráquelatemperaturadelaestufasehabráestabilizado.

1. Interruptor general/selector reloj desconectador.

2. Termostato regulador de temperatura.

 3. Lámparadeseñalizacióndered(verde).

 4a.Lámparadeseñalizacióndefuncionamientodelaresis-

tencia(amarilla)50%.

 4b.Lámparadeseñalizacióndefuncionamientodelaresis-

tencia(amarilla)100%.

 5. Mandodelrelojdesconectador(opcional).

6. Mando de ajuste del termostato de seguridad.

 7. Lámparaseñalizacióndeltermostatodeseguridad.

 8. Termómetroanalógicolectordetemperatura.

 9. Bloqueomarcha.Dispositivodeinmovilizacióndelman-

do del termostato.

 10.Lámparaseñalizaciónnaldeciclo(opcional).

11. Selectordepotencia50%/100%.

12. Mando de rearme termostato de seguridad.

NOTA: El panel de mandos representado incluye reloj des-

conectador opcional.

5.Lagraduacióndelaescaladeltermostatosólosirvedere-

ferencia, siendo la temperatura real del interior de la estufa

laqueindicaeltermómetro(8).

* Estaestufallevaincorporadounselectordepotencia(11)

quepermitehacerfuncionarlaestufaal50%óal100%de

su potencia.

MANUAL DE INSTRUCCIONES CODIGO 80025 REV E 06/2020 Pag.: 7

J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel (34 3) 770 08 77 Fax (34 3) 770 23 62

e-mail: [email protected] - http://www.jpselecta.es

AJUSTE DEL TERMOSTATO DE SEGURIDAD:

Ajuste de la temperatura de disparo del termostato de seguridad:

1.Conlaestufaconectadaalaredyelinterruptorgeneral(1)

accionado,girarelmandodeltermostatodeseguridad(6)

ensentidohorariohastaelnaldeescala.

2. Asegúrese de que el termostato de seguridad está rearmado,

pulsandoelbotónderearmedeltermostato(12),ycompro-

bandoqueelpilotorojo(7)estáapagado.

3. Seleccionar la temperatura de disparo mediante el regulador

detemperatura(2).Estatemperaturadebesercomomínimo

5°C superior que la temperatura de trabajo.

4.Conlapuertacerrada,ponerenmarchalaestufamediante

elpulsador(1).

5. Cuando la temperatura de la estufa esté estabilizada a la

temperatura prejada, girar lentamente el mando del ter-

mostatodeseguridad(6)ensentidoantihorariohastaque

éstesedispare(seescuchaunsonidocaracterísticoyse

enciendeelpilotorojo(7)ysedesconectalacalefacciónde

la estufa de forma permanente).

6.Bloquearelmandodeltermostatoregulador(2)conlapa-

lancadebloqueo(9)paraevitarmovimientosaccidentales

dedichomando.

7.Pararlaestufamedianteelpulsador(1).Abrirlapuertay

dejar enfriar el recinto durante el tiempo necesario para que

latemperaturabajepordebajodel50%delatemperatura

detrabajo(aproximadamente).

8.Ponerdenuevolaestufaenmarchaaccionandoelinterruptor

general(1).

9. Pulsar el botón de rearme (12) y el piloto rojo (6) debe

apagarse.

10.Prejarmedianteelreguladordetemperatura(2)latempe-

ratura de trabajo que estará como mínimo 5°C por debajo

de la temperatura de disparo del termostato de seguridad.

11. En este momento la estufa está lista para trabajar.

NOTA: El proceso de ajuste del termostato de seguridad es

largo, por este motivo es especialmente práctico para usua-

rios que trabajan habitualmente a la misma temperatura.

INSTRUCTION MANUAL CODE 80025 REV E 06/2020 Page: 8

J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel (34 3) 770 08 77 Fax (34 3) 770 23 62

e-mail: [email protected] - http://www.jpselecta.es

ESTUFASCONREJOJDESCONECTADOR(opcional):

1.Ponerelselector(1)enposición .

2.Conelmando(5)jareltiempoquesedeseaquetranscurra

paraquelaestufasepareautomáticamente.Alnaldelciclo

seencenderáelpilotoEND(10).

3.Paratrabajarportiempoindenido,ponerelselector(1)en

posición“ON”.

ESTUFASCONPROGRAMADORHORARIO(opcional):

1.Ponerelselector(1)enposición .

2. Con ayuda de un destornillador pequeño bajar las levas del

periodo de tiempo en que la estufa debe funcionar.

3.Paratrabajarportiempoindenido,ponerelselector(1)en

posición“ON”.

OBSERVACIONES:

*Nohacertrabajarlaestufaatemperaturasigualesóinferiores

al ambiente ya que en estas condiciones el termostato no

regula correctamente.

*Todaslasregulacionesdetemperaturadebenhacersesiem-

pre en sentido ascendente, es decir, antes de elegir cualquier

valornominal,elmandodebegirarsehastaelnalizquierdo

delaescala.Seobtieneasíunaregulaciónmásexactade

la temperatura, ya que se compensa el juego inevitable del

husillodeltermostato.

MANUAL DE INSTRUCCIONES CODIGO 80025 REV E 06/2020 Pag.: 9

J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel (34 3) 770 08 77 Fax (34 3) 770 23 62

e-mail: [email protected] - http://www.jpselecta.es

MANTENIMIENTO

Antes de quitar la tapa de la estufa para manipular en su

interior, desconecte la toma de red.

La manipulación de los circuitos electrónicos internos de

la estufa por personal no autorizado puede provocar daños

de difícil reparación. Asegúrese de llevar el equipo a uno de

los servicios técnicos autorizados por J.P. SELECTA, s.a.u.

LIMPIEZA:

Para la limpieza de las diferentes piezas de los equipos, reco-

mendamos los siguientes productos:

Limpiezadelaceroinoxidable:alcohol.

Limpiezadecarátulasyplásticos:pañoconalcohol.

RECAMBIOS

Para garantizar la seguridad del equipo, los recambios

deben adquirirse a J.P.SELECTA, s.a.u.

Descripción Código

Modelo 2000381

Botóndemando 6010

Termostato ajuste 43030

Termómetro 42053

Neónverde 22017

Neónámbar 22020

Interruptor 2 pos. 20126

Interruptor 3 pos. 20061

Resistencia 39047

Turbina 24301

Termostato seg. 43019

Puerta cristal 47164

INSTRUCTION MANUAL CODE 80025 REV E 06/2020 Page: 10

J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel (34 3) 770 08 77 Fax (34 3) 770 23 62

e-mail: [email protected] - http://www.jpselecta.es

GENERAL INFORMATION

1) Handle the parcel with care. Unpack and check that the

contents coincide with the packing-list. If any part is dam-

aged or missing, please advise the distributor immediately.

2) Do not install or use the equipment without reading this

handbook before.

3) This handbook must always be attached to the equipment

and it must be available for all users.

4) If you have any doubts or enquiries, please contact with

your supplier or J.P. Selecta’s technical service.

5) IMPORTANT! J.P. SELECTA WILL NOT ACCEPT ANY

EQUIPMENT TO BE REPAIRED IF IT IS NOT DULY

CLEANED.

6) Ifanymodication,eliminationorlackinginmaintenance

of any device of the equipment by the user transgress the

directive 89/655/CEE, the manufacturer is not responsible

for the damage that can occur.

7) Do not use the equipment with liquids which can give off

vapours capable of making explosive mixtures.

Piece Reference Quantity

Dryglass 2000381 1

Glass doors 2

Shelf 2000091 2

Shelfrunner 2000081 2

Instructions Manual 80025 1

PACKING LIST

The standard equipment consists of the following components:

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Selecta Équipement de laboratoire

Selecta

Selecta PRECISTERM 2L Manuel utilisateur

Selecta

Selecta CENCOM 2 Manuel utilisateur

Selecta

Selecta MICRO 8 Manuel utilisateur

Selecta

Selecta PLACA CIRCULAR Manuel utilisateur

Selecta

Selecta PRESOCLAVE III 50L Manuel utilisateur

Selecta

Selecta VACIOTEM-T Manuel utilisateur

Selecta

Selecta PLAQUE CIRCULAIRE Manuel utilisateur

Selecta

Selecta 4002429 Manuel utilisateur

Selecta

Selecta Agimatic-Rev-TFT Manuel utilisateur

Selecta

Selecta DRY-BIG 2002961 Manuel utilisateur

Selecta

Selecta STERILBIO Manuel utilisateur

Selecta

Selecta 80055 Manuel utilisateur

Selecta

Selecta MACROTRONIC BLT Manuel utilisateur

Selecta

Selecta CENTRO-4 BL Manuel utilisateur

Selecta

Selecta HOTCOLD-UC Manuel utilisateur

Selecta

Selecta 2000963 Manuel utilisateur

Selecta

Selecta BATERIA KJELDAHL 6003294 Manuel utilisateur

Selecta

Selecta PRO - NITRO M Manuel utilisateur

Selecta

Selecta 2000787 Manuel utilisateur

Selecta

Selecta AUTESTER ST DRY PV 18L Clase B Manuel utilisateur

Selecta

Selecta AGIMAN Manuel utilisateur

Selecta

Selecta MACRO Manuel utilisateur

Selecta

Selecta MULTIMATIC 5-S Manuel utilisateur

Selecta

Selecta PH-3005 Manuel utilisateur

Manuels Équipement de laboratoire populaires d'autres marques

Qiagen

Qiagen DML 3000 Manuel utilisateur

Queensgate

Queensgate NANOSCAN OP400 Manuel de programmation

Conviron

Conviron GEN1000-GE Manuel utilisateur

Parr Instrument

Parr Instrument 4560 Mode d’emploi

IKA

IKA IC control Manuel utilisateur

Integra

Integra DOSE IT Manuel utilisateur

Agilent Technologies

Agilent Technologies 5800 ICP-OES Manuel utilisateur

Endress+Hauser

Endress+Hauser Cleanfit CPA875 Manuel utilisateur

NI PXI-5422 Manuel

Collomix

Collomix Aqix Manuel utilisateur

SPEX SamplePrep

SPEX SamplePrep 6875 Freezer/Mill Series Manuel utilisateur

Ocean Insight

Ocean Insight FLAME-NIR+ Manuel utilisateur

Parker

Parker ALIGN-MG-NA Manuel utilisateur

BD 644787 Manuel utilisateur

DENTAURUM

DENTAURUM Compact Megaplus Manuel utilisateur

Biuged Laboratory Instruments

Biuged Laboratory Instruments BGD 626 Manuel utilisateur

VWR

VWR SAS Super IAQ Manuel utilisateur

illumina

illumina MiSeqDx Manuel utilisateur
