Secure Premier 300 Manuel d'instructions

METER TRACKSO CONNECTION MANUAL FOR SECURE PREMIER 300 METER

Brand: Secure

Models: Premier 300 with Modbus RJ11-RS485 Output

Note: Documentation is only valid for Meter model having RS485 Modbus communication facility.

CONNEC TI O N DIAGRAM

On the bottom side of the, Secure Premier 300 has an RJ11 socket which acts a RS-485 communication output as shown in the

following figure.

Figure S1

1. Create Connecting wire with RJ11 output with 4 wires.

2. Connect the cables to RJ11 socket at the bottom of the meter

Table ST1 –Secure Premier 300 RJ11-RS485

connections with TrackSo IoT Gateway

Secure Pin No. &

Assignment

TrackSo Pin No. &

Assignment

RJ11 –Pin 3

3

D+

RJ11 –Pin 4

4

D-

DEFAULT CONFIGURATION IN TRACKSO IOT GATEWAY

Inverter ID: 1

Baud Rate: 9600

Data Bits: 8

Stop Bit: 1

Parity: N/A (None)

CONFIGURATION AT THE METER END

SETTING BAUD RATE, DEVICE ID

-As per the local Secure representative the Device Id (Modbus Id) as well as baud rates remains fixed and cannot be

modified.

-No documentation is available in public domain or on manufacture website which confirm if Id and baud rate can be

changed.

-If found otherwise kindly inform us on [email protected]

CONNECTING MULTIPLE METER

As Modbus ID’s are not allowed to be changed multiple meters can not be connected on a single logger.

Autres manuels pour Premier 300

1

Autres manuels Secure Instrument de mesure

Secure

Secure SSP 302 Mode d'emploi

Secure

Secure TRACKSO ELITE 103-2 Manuel utilisateur

Secure

Secure Liberty EG4v12 Manuel d'utilisation

Secure

Secure Sprint 211 Manuel utilisateur

Secure

Secure Elite 440 Manuel utilisateur

Secure

Secure APEX 100 Manuel utilisateur

Secure

Secure Liberty 100 Manuel utilisateur

Secure

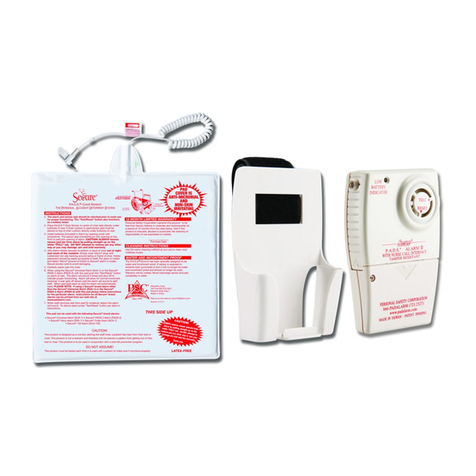

Secure PADS-2 Manuel utilisateur
