Seav LG 2020 New Manuel utilisateur

LG 2020 New

2 Rev. 1.0 22/02/2016

CARATTERISTICHE TECNICHE

- Alimentazione: 230V~ 50-60Hz

- Uscita motore: 230V~ 500W Max

- Comandi in B.T. 12Vdc: Salita - Comune - Discesa

- Temperatura d'esercizio: -1055°C

- Dimensioni scatola : 80x80x40mm

- Contenitore : ( IP44 )

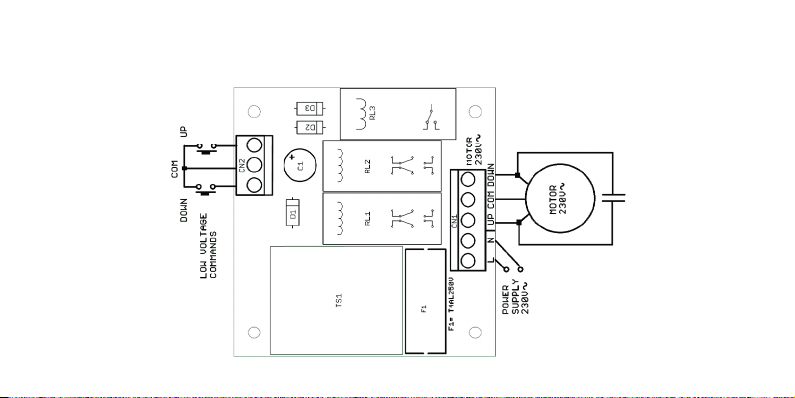

COLLEGAMENTI DELLA MORSETTIERA CN1

1: Ingresso (L) 230V~

2: Ingresso (N) 230V~

3: Uscita UP motore 230V~

4: Uscita COM motore 230V~

5: Uscita DOWN motore 230V~

COLLEGAMENTI DELLA MORSETTIERA CN2

1: Ingresso Comando UP in B.T.

2: Ingresso Comando COM in B.T.

3: Ingresso Comando DOWN in B.T.

Quadro Elettronico LG 2020 New

Teleinvertitore per il comando in bassa tensione di

motori 230 Vac per serrande avvolgibili e tapparelle.

importante per l’utente

- Il dispositivo può essere utilizzato da

bambini di età superiore a 8 anni o da

persone con ridotte capacità psico-ﬁ-

siche o con poca conoscenza ed espe-

rienza solamente se supervisionati o

istruiti sul funzionamento e le modali-

tà di utilizzo in maniera sicura per ca-

pire anche i pericoli conivolti nel suo

utilizzo.

- queste istruzioni sono disponibili an-

che sul sitowww.seav.com

- Non consentire ai bambini di giocare

con il dispositivo e tenere lontano dal-

la loro portata i radiocomandi.

- Esaminare frequentemente l’impianto

per rilevare eventuali segni di danneg-

giamento. Non utilizzare il dispositivo

se è necessario un intervento di ripa-

razione.

- Ricordarsi sempre di togliere l’alimen-

tazione prima di effettuare operazioni

di pulizia o manutenzione.

- Le operazioni di pulizia e manutenzione

non devono essere eseguite da bambi-

ni senza essere supervisionati.

attenzione:conservare questo manua-

le d’istruzioni e rispettare le impor-

tanti prescrizioni di sicurezza in esso

contenute. Il non rispetto delle pre-

scrizioni potrebbe provocare danni e

gravi incidenti.

importante per l’installatore

-Prima di automatizzare il serramento è

necessario veriﬁcarne il buono stato, in

rispetto alla direttiva macchine e alla

conformità EN 12604.

- Controllare che la locazione in cui è si-

tuata l’installazione consenta il rispet-

to dei limiti di temperatura di esercizio

indicata per il dispositivo.

- La sicurezza dell’installazione ﬁnale e

il rispetto di tutte le prescrizioni nor-

mative (EN 12453 - EN 12445) è a cura

di chi assembla le varie parti per co-

struire una chiusura completa.

- Si consiglia, terminata l’installazione, di

eseguire tutti i controlli necessari per

assicurarsi di aver eseguito un’installa-

zione conforme.

- La centrale non presenta nessun ti-

po di dispositivo di sezionamen-

to della linea elettrica 230 Vac, sarà

quindi cura dell’installatore prevedere

nell’impianto un dispositivo di sezio-

namento. È necessario installare un

interruttore omnipolare con categoria

III di sovratensione. Esso deve essere

posizionato in modo da essere protet-

to contro le richiusure accidentali se-

condo quanto previsto al punto 5.2.9

della EN 12453.

- Per i cavi di alimentazione si raccoman-

da di utilizzare cavi ﬂessibili sotto guai-

na isolante in policloroprene di tipo

armonizzato (H05RN-F) con sezione mi-

nima dei conduttori pari a 1mm2.

- Il cablaggio dei vari componenti elettri-

ci esterni alla centralina deve essere ef-

fettuato secondo quanto prescritto dalla

normativa EN 60204-1 e dalle modiﬁche

a questa apportata dal punto 5.2.7 della

EN 12453. I cavi di alimentazione posso-

no avere un diametro massimo di 14 mm.

Il ﬁssaggio dei cavi di alimentazione e di

collegamento, deve essere garantito tra-

mite l’assemblaggio di pressacavi for-

nibili “optional”. Prestare attenzione a

ﬁssare i cavi in modo che siano ancora-

ti in modo stabile. Fare attenzione inoltre,

in fase di foratura dell’involucro esterno

per far passare cavi di alimentazione e

di collegamento, e di assemblaggio dei

pressacavi, ad installare il tutto in modo

da mantenere il più possibile inalterate

le caratteristiche di grado IP della scatola.

- L’eventuale montaggio di una pulsantie-

ra per il comando manuale deve essere

fatto posizionando la pulsantiera in mo-

do che l’utente non venga a trovarsi in

posizione pericolosa.

- L’involucro nella parte posteriore è prov-

Centrale Elettronica LG 2020 New

è conforme alle speciﬁche delle Direttive

EMC 2014/30/EU, LVD 2014/35/EU

visto di opportune predisposizioni per

ﬁssaggio a muro (predisposizione per fo-

ri per ﬁssaggio mediante tasselli o fori per

ﬁssaggio mediante viti). Prevedere e im-

plementare tutti gli accorgimenti per una

installazione che non alteri il grado IP.

- Il motoriduttore usato per muovere il ser-

ramento deve essere conforme a quanto

prescritto al punto 5.2.7 della EN 12453.

CARATTERISTICHE TECNICHE:

- Alimentazione : 230V~ 50-60Hz 2W

- Uscita motore : 230V~ 500W Max

- Comandi in B.T. 12Vdc : Salita - Comune - Discesa

- Temperatura d’esercizio : -10 ÷ 55 °C

- Dimensioni scatola : 80x80x40mm

- Contenitore : (IP44)

COLLEGAMENTI DELLA MORSETTIERA CN1

1. Ingresso (L) 230V~

2. Ingresso (N) 230V~

3. Uscita UP motore 230V~

4. Uscita COM motore 230V~

5. Uscita DOWN motore 230V~

COLLEGAMENTI DELLA MORSETTIERA CN2

1. Ingresso Comando UP in B.T.

2. Ingresso Comando COM in B.T.

3. Ingresso Comando DOWN in B.T. Rev. 3.0 13/06/2016

Electronic Panel LG 2020 New

Control Unit for the low-tension command of motors

for rolling shutters and roller blinds.

important for the user

- The device can be used by children

aged 8 years and above and persons

with reduced physical ,sensory or men-

tal capabilities or lack of experience

and knowledge if they have been given

supervision or instruction concerning

use of the appliance in a safe wayand

understand the hazards involved.

- these instructions are also available

at the website www.seav.com

- Do not allow children to play with the

device and keep the radio-controls

away from their reach.

- Frequently examine the system to de-

tect any signs of damage. Do not use

the device if it is in need of repair

work.

- Always remember to disconnect the

power supply before carrying out any

cleaning or maintenance.

- Cleaning and user maintenance shall

not be made by children without su-

pervision.

warning:Important Safe Instructions.

Follow all instructions since incorrect

installation can lead to severe injury.

for the installer - important:

-Before gate automation, it is necessary

to check the good condition of the gate

and its compliance with EN 12604 with

respect to directive on machines.

- Check that the location where the in-

stallation is located enables compli-

ance with operating temperature limits

speciﬁed for the device.

- The safety of the ﬁnal installation and

compliance with all prescribed Stand-

ards (EN 12453 - EN 12445) is the

responsibility of the person who as-

sembles the various parts to construct

a total closing.

- Once installation is ﬁnished, it is rec-

ommended that all necessary checks be

performed to ensure that compliant in-

stallation has been performed.

- The control unit is not equipped with

230 Vac electric line sectioning device.

The installer is responsible for install-

ing a sectioning device in the system.

The sectioning device must be protected

against accidental closing in compliance

with 5.2.9 section of EN 12453.

- For the power supply cables, use ﬂex-

ible cables in an insulating sheath in

harmonised polychloroprene (H05RN-F)

with a minimum conductor section of

1mm2.

- The various electrical components ex-

ternal to the control unit must be cabled

in accordance with standard EN 60204-1

as amended, and as set forth in point

5.2.7 of EN 12453. The power supply ca-

bles can have a maximum diameter of

14 mm; the power supply and connect-

ing cables must be set up through the

assembly of cable glands, supplied as

“optional”. Pay careful attention when

fastening the cables so that they are

stably anchored in a stable manner. Fur-

thermore, care is required when drilling

holes in the outside casing where con-

necting and power supply cables will

pass, and when assembling the cable

glands, so that everything is installed so

as to maintain the panel’s IP protection

characteristics.

- The possible assembly of a keyboard for

manual control must be done position-

ing the keyboard so that the user is not

placed in a dangerous position.

- The rear part of the casing is equipped

with ﬁttings for wall mounting (it is pos-

sible to drill holes for installation with

plugs, or there are already holes avail-

able for installation with screws). Plan

and implement all necessary measures

to achieve an installation that does not

alter the IP protection.

- The motor reducer used to move the auto-

mation must comply with section 5.2.7. of

EN 12453.
