Sea gull lighting HC-905 Manuel

Installation And

Safety Instructions

HC-905

061605

File This Sheet For Future Reference. ITEM#_______________

Line art shown may not exactly match the fixture

enclosed. However, the installation instructions

do apply to this fixture.

INSTALLATION AND SAFETY INSTRUCTIONS

FOR YOUR SAFETY ASSEMBLY

GENERAL

WARNING: BE SURE THE ELECTRICITY TO THE WIRES YOU

ARE WORKING ON IS SHUT OFF. EITHER THE FUSE REMOVED

OR THE CIRCUIT BREAKER OFF .

You don’t need special tools to install this fixture. Be sure to follow the

steps in the order given. Read instructions carefully. If you are unclear

as to how to proceed, consult a qualified electrician.

NOTE: Proper wiring is essential for the safe operation of this

fixture.

Attach finial [A] to top assembly [B] of fixture (if not factory installed).

NOTE: To keep your solid polished brass fixture look-

ing new for years to come, regularly apply a good

quality non-abrasive car wax to all metal surfaces, giv-

ing the fixture an extra protective coating.

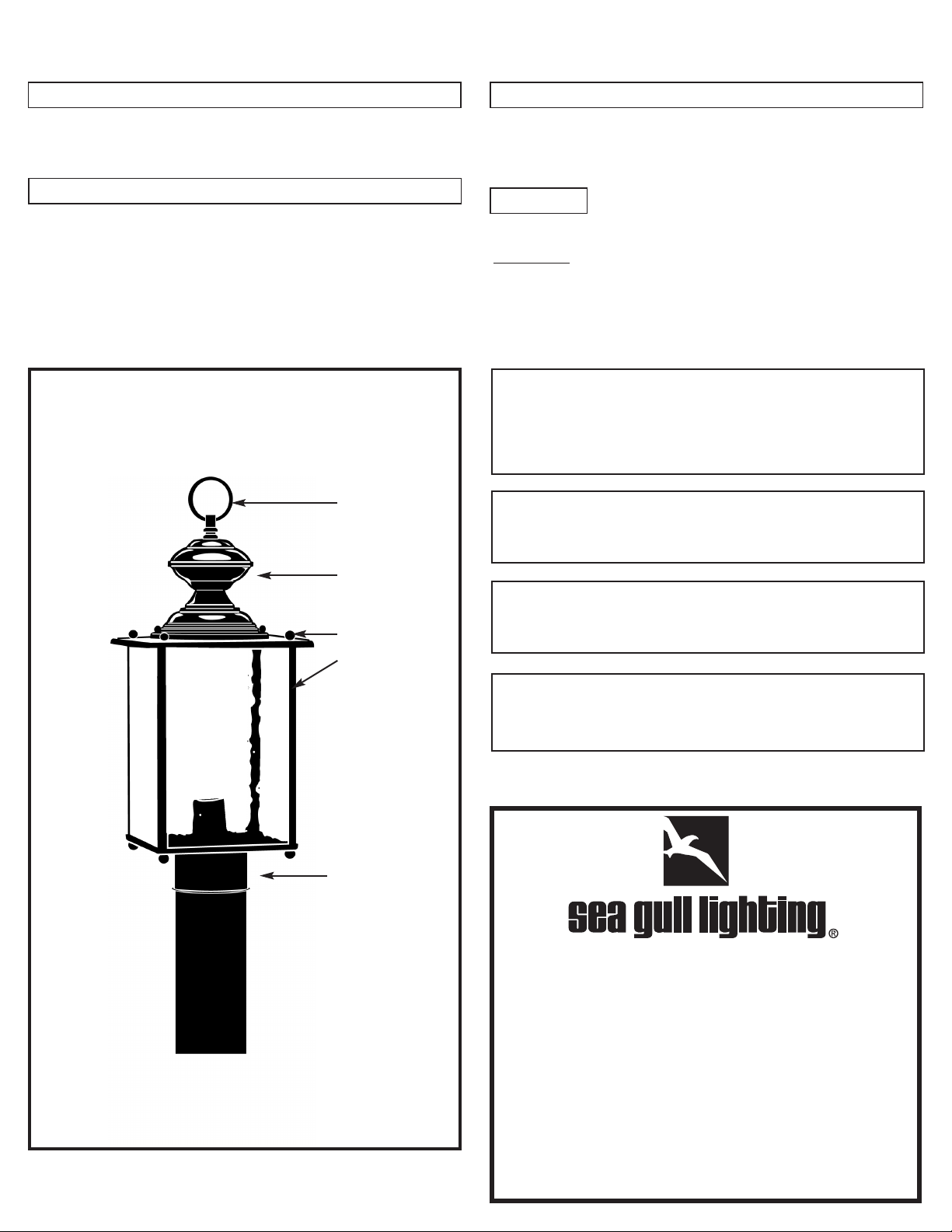

(FIG. 1)

STEP 1:

CAGE (D)

FITTER (E)

FINIAL (A)

TOP

ASSEMBLY (B)

SCREWS (C)

WARNING

NOTE: DO NOT INSTALL ON A POST OR A POLE THAT

RESULTS IN A VERTICAL RISE OF 25 FEET OR HIGHER.

Carefully remove the fixture from the carton and check that all

parts are included, as shown in Figure 1 & 2. Be careful not to

misplace any of the screws or parts which are needed to install

this fixture.

NOTE: This glass is handcrafted, the slight imperfections in

the glass add to the authenticity of the fixture.

NOTE: Be sure that all sections of top finial are

securely tightened to prevent water seepage into

the fixture

CAUTION:

Fixtures with photo-cells should be mounted at least 48”

from all sides to avoid reflection of light back onto Photo-cell,

causing the Photo-cell to malfunction or flicker.

Place top assembly [B] onto cage [D] and secure in place with

screws [C].

CLEANING

ORDERING PARTS

To clean, wipe fixture with a soft cloth. Clean glass with a mild soap.

Do not use abrasive materials such as scouring pads or powders,

steel wool or abrasive paper.

Keep this sheet for future reference, and in case you need to order

replacement parts. All parts for this fixture can be ordered from place

of purchase. Be sure to use exact wording from illustration when

ordering parts.

509-CHNOITALLATSNI

FINAL ASSEMBLY

STEP 1:

STEP 2:

STEP 1:

STEP 2:

STEP 3:

Install self ballasted lamp by twisting into socket gently.

Make sure no bare wires can be seen outside wire connectors.

NOTE: IF GLASS PANELS ARE NOT INSTALLED, PLEASE

FOLLOW THIS STEP: PLACE BOTTOM EDGE OF GLASS INTO

CHANNEL. BEND TABS OVER EDGE TO SECURE IN PLACE.

GROUND INSTRUCTIONS:

Connect the ground wire from the fixture (bare metal or green insu-

lated wire) to the ground wire from the power supply (bare metal or

green insulated wire) using a small wire connector (not supplied).

NEVER CONNECT GROUND WIRE TO BLACK

OR WHITE POWER SUPPLY WIRES.

Slide fitter (E) onto post. Secure in place.

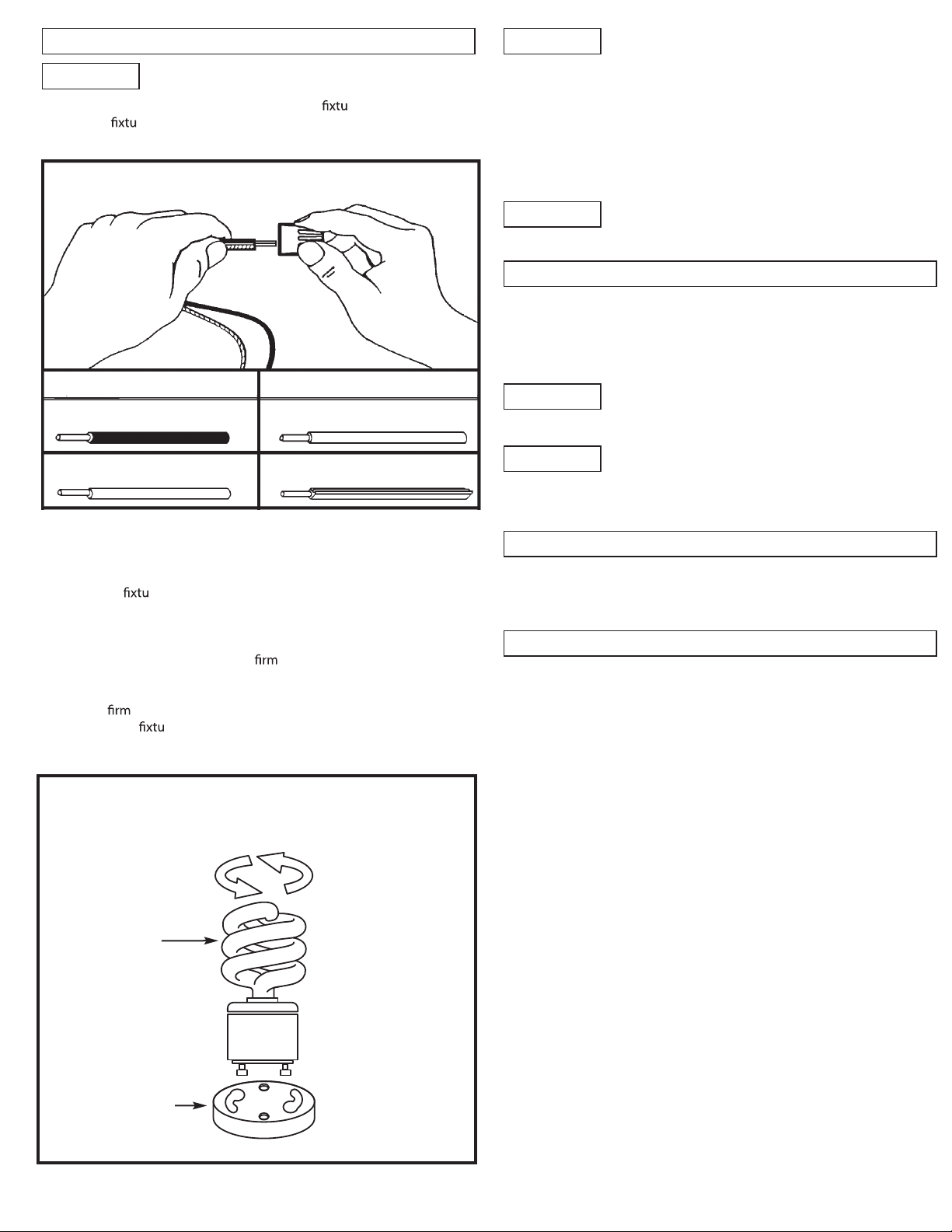

A. Take note of the color of the wire(s) on your re. Identify which

group your re wire(s) falls into and connect the wires according

to the directions below:

*Note: When parallel wire is used, the tracer wire is square shaped or

ridged and less tracer wire is round in shape or smooth

(Seen best when viewed from wire end). To separate wires, grasp the

ends of each wir e and pull apart.

B. Take your re wire(s) from group A and place evenly against

the black wire from the outlet box. DO NOT twist wires together

before using wire connectors.

C. Fit a wire connector (not supplied) over the wires and thread the

connector clockwise until you feel a resistance.

D. Gently try to remove the wires from the connector, If you can

remove the wir es, car efully re-do steps B and C, as above and check

again for a connection.

E. Connect the re wire from group B to the white wire from the

outlet box in the same manner .

*PARALLEL WIRE (ROUND & SMOOTH) *PARALLEL WIRE (SQUARE & RIDGED)

ETIHWKCALB

GROUP A:

CONNECT TO BLACK HOUSE WIRE GROUP B:

CONNECT TO WHITE HOUSE WIRE

FIGURE 2

FIXTURES WITH A ONE PIECE

LAMP / BALLAST COMBINATION

LAMP (A)

SOCKET (F)

HC-905

061605

(FIG. 1)

CAGE (D)

INSTALLATEUR (E)

FLEURON (A)

ENSEMBLE

SUPÉRIEUR(B)

VIS (C)

AVERTISSEMENT: S'ASSURER DE L'ÉLECTRICITÉ AU FILS VOUS

TRAVAILLENT EST COUPÉE. RETIRER LE FUSIBLE OU LE

DISJONCTEUR.

VOUS N'AVEZ PAS BESOIN D'OUTILS SPÉCIAUX POUR INSTALLER CET

APPAREIL. ASSUREZ-VOUS DE SUIVRE LE ÉTAPES DANS L'ORDRE

DONNÉ. LISEZ ATTENTIVEMENT LES INSTRUCTIONS. SI VOUS N'ÊTES

PAS SÛR QUANT À LA FAÇON DE PROCÉDER, CONSULTEZ UN

ÉLECTRICIEN QUALIFIÉ. REMARQUE: UN CÂBLAGE APPROPRIÉ

EST ESSENTIEL POUR LE BON FONCTIONNEMENT DE CET

APPAREIL.

POUR VOTRE SÉCURITÉ

GÉNÉRAL

ASSEMBLAGE

PRECAUTION

Retirez délicatement l'appareil du carton et vériez que tous les

les pièces sont incluses, comme le montre la gure 1 & 2 Veillez à ne

pas égarer des vis ou des pièces qui sont nécessaires à l'installation

ce luminaire.

Fixez euron [A] en haut de la montage [B] de xation (si pas installé

en usine).

Calendrier avec cellules photoélectriques doivent être montés à au

moins 48 " de tous les côtés pour éviter les reets de la lumière en

arrière sur photoélectrique, provoquant la cellule photoélectrique

d'un dysfonctionnement ou de scintillement.

ÉTAPE 1:

REMARQUE: Pour garder votre laiton poli solide xation

recherche nouveau pour les années à venir, appliquer

régulièrement une bonne voiture cire non abrasive qualité

de toutes les surfaces métalliques, ce qui donne la xation

d'un revêtement de protection supplémentaire.

AVERTISSEMENT

NOTE: NE PAS INSTALLER SUR UN POSTE OU UN PÔLE QUE

RÉSULTATS DANS un dénivelé de 25 pieds ou plus.

NOTE: Ce verre est fabriqué à la main, les légères

imperfections le verre ajouter à l'authenticité de l'appareil.

REMARQUE: Assurez-vous que toutes les sections du haut

euron sont bien serrés pour empêcher l'inltration de

l'eau dans l'appareil.

INSTRUCTIONS D'INSTALLATION ET DE SÉCURITÉ

Instructions D'installation

et de Sécurité

Déposer cette feuille pour référence ultérieure. ARTICLE #________

Line art achées peuvent ne pas correspondre exactement

l'appareil ci-joint. Cependant, les instructions d'installation

ne s'appliquent à ce luminaire.

Placez l'assemblage supérieur [B] sur la cage [D] et fixez-le avec

les vis [C].

NETTOYAGE

509-CHNOITALLATSNI

ASSEMBLAGE FINAL

ÉTAPE 1:

ÉTAPE 2:

ÉTAPE 1:

ÉTAPE 2:

ÉTAPE 3:

Installez auto ampoule lesté en tournant dans la prise en douceur.

Faites glisser installateur (E) sur poste. Fixez en place.

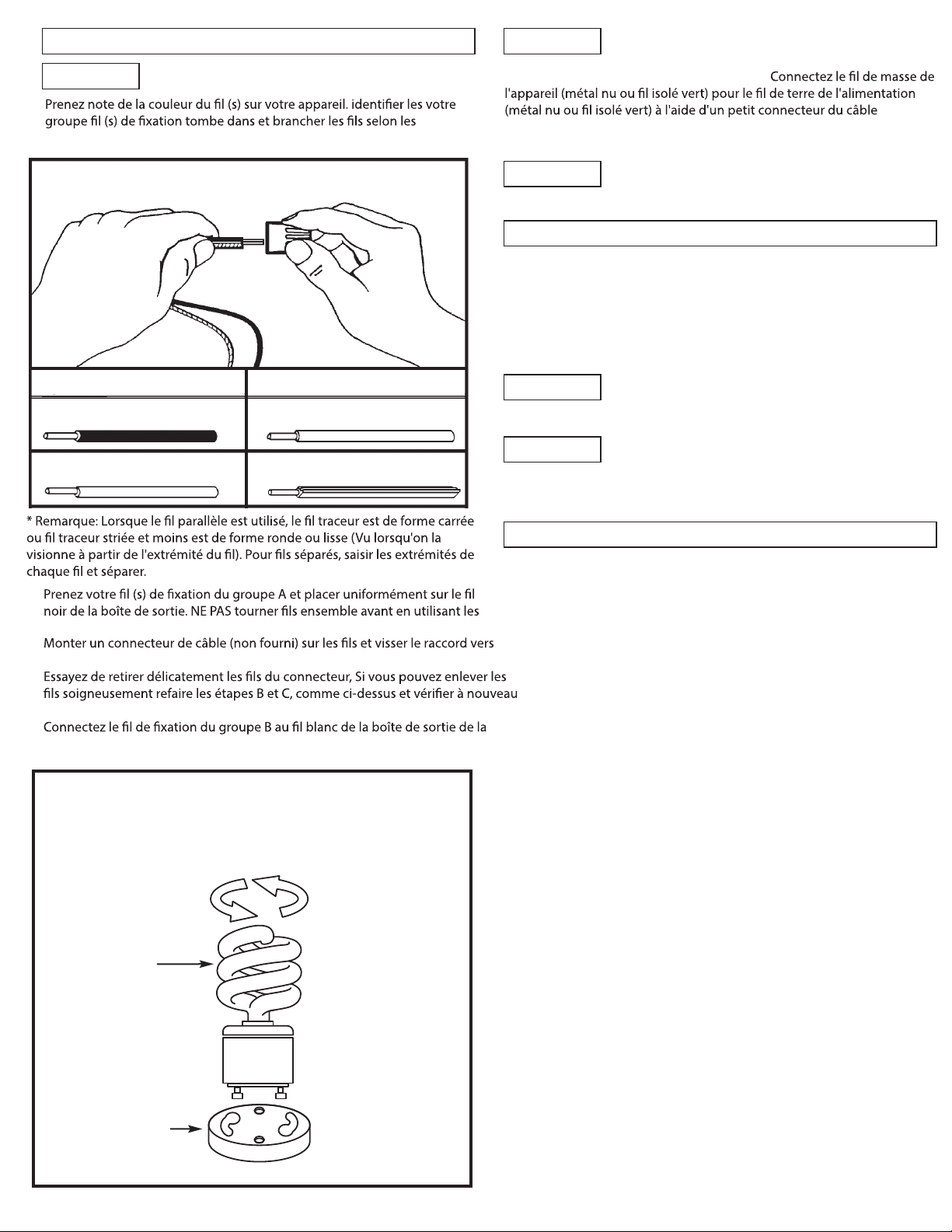

* FIL PARALLÈLE (ROND ET LISSE) * CÂBLE PARALLÈLE (CARRÉ ET STRIÉE)

GROUPE A:

CONNECTER AU FIL DE MAISON NOIRE GROUPE B:

CONNECTER AU FIL BLANC DE LA MAISON

instructions ci-dessous:

NOIRE BLANC

connecteurs.

la droite jusqu'à ce que vous sentez une résistance ferme.

pour une connexion ferme.

même manière

FIGURE 2

AMPOULE (A)

DOUILLE (F)

LUMINAIRES AVEC UN COMBINAISON

D'UN BALLAST D'UNE

AMPOULE D’UNE PIÈCE

ASSUREZ-VOUS QU'AUCUN FIL DÉNUDÉ NE DÉPASSE DES

CONNECTEURS.

NOTE: SI LES PANNEAUX DE VERRE NE SONT PAS INSTALLÉS,

S'IL VOUS PLAÎT SUIVEZ CETTE ÉTAPE: PLACE BORD INFÉRIEUR

DU VERRE DANS CHANNEL. REPLIER LES LANGUETTES SUR LE

BORD À FIXER EN PLACE.

INSTRUCTIONS DE MISE À LA TERRE :

(non fourni). NE JAMAIS CONNECTER FIL DE TERRE AU NOIR OU BLANC

FILS D'ALIMENTATION.

Pour nettoyer, essuyez l 'appareil avec un chion doux. Nettoyez la vitre

avec un savon doux.

Ne pas utiliser de produits abrasifs comme tampons à récurer ou de

poudres, de laine d'acier ou de papier abrasif.
