Sawo TH2-30NB Manuel utilisateur

KÄYTTÖOHJEET

MANUAL

SUOMI | ENGLISH

TOWER HEATER

WALL

SÄHKÖKIUAS | ELECTRIC SAUNA HEATER

Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.

Not for use in the USA, Canada and Mexico.

Congratulations on your purchase of SAWO sauna heater!

Please read the manual carefully before using the heater.

Onnittelut loistavasta kiuasvalinnastanne!

Tutustu käyttöohjeisiin huolellisesti ennen käyttöönottoa.

TH2-30NB

TH3-35NB

TH3-45NB

TH3-60NB

TH4-60NB

TH5-80NB

TH6-80NB

TH6-90NB

TH2-30NS

TH3-35NS

TH3-45NS

TH3-60NS

TH4-60NS

TH5-80NS

TH5-90NS

TH6-80NS

TH6-90NS

TH6-105NS

TH6-120NS

SUOMI

KATSO OHJEISTA

TÄRKEÄT LISÄOHJEET

READ THE MANUAL FOR

ADDITIONAL IMPORT-

ANT INSTRUCTIONS

PEITTÄMINEN

AIHEUTTAA

PALOVAARAN

COVERING THE HEATER

CAUSES FIRE HAZARD

Turvaohjeet ...................................................................................4

Käyttäjälle:...........................................................................4

Asentajalle: ..........................................................................6

Kiukaan asentaminen .....................................................................8

Kiuaskivet....................................................................................10

Kivien latominen kiukaaseen .........................................................10

Huohotin .....................................................................................12

Kiukaan käyttö ilman huohotinta (NB-mallit)...................................13

Ohjaussäätimet (NB-mallit) ...........................................................14

Termostaatti .......................................................................14

Ajastin ...............................................................................14

Kytkentäkaavio.............................................................................15

Sensorin sijainti (NS-mallit) ...........................................................20

Ilmanvaihto .................................................................................22

Eristys .........................................................................................22

Saunahuoneen lämmitys...............................................................24

Saunan huolto..............................................................................26

Vianetsintäkaavio .........................................................................28

Tekniset tiedot .............................................................................30

Löylyveden laatuvaatimukset.........................................................31

Tornikiukaan Varaosat...................................................................31

SISÄLLYSLUETTELO

ENGLISH

TABLE OF CONTENTS

Safety instructions..........................................................................5

For user: ..............................................................................5

For technicians: ....................................................................7

Heater installation ..........................................................................9

Heater stones ..............................................................................11

Loading stones into the heater ............................................11

Stone Spacer ...............................................................................12

When not using Stone Spacer (for NB only)....................................13

Control settings (NB-moodels).......................................................14

Thermostat.........................................................................14

Timer.................................................................................14

Electrical diagram.........................................................................15

Sensor location (NS-MODELS) .......................................................20

Air ventilation...............................................................................23

Insulation ....................................................................................23

Heating of the sauna room............................................................25

Sauna maintenance......................................................................27

Diagnostic table ...........................................................................29

Technical data..............................................................................30

Quality requirements for water which is thrown to the heater.......... 31

tower heater Spare parts ..............................................................31

SUOMI

TURVAOHJEET

Ole hyvä ja seuraa näitä ohjeita ennen saunan käyttöä, tai kiukaan

asentamista.

Käyttäjälle:

• Tämä tuote ei sovellu henkilöille (ml. lapset), joilla ei ole aiempaa kokemusta

kiukaan käytöstä tai henkilöille, joilla on henkisiä tai fyysisiä rajoiteita. Kiuasta

saa käyttää ainoastaan sen käyttöön perehtynyt henkilö.

• Lapset eivät saa suorittaa puhdistamista tai käyttäjän huoltotoimenpiteitä ilman

valvontaa.

• Älä anna koskaan lasten leikkiä kiukaalla.

• Älä käytä kiuasta grillinä.

• Älä laita puita sähkökiukaalle.

• Älä peitä kiuasta. Se aiheuttaa palovaaran.

• Älä kuivata vaatteita kiukaalla. Se aiheuttaa palovaaran.

• Älä istu kiukaalla. Se on todella kuuma ja aiheuttaa palovammoja.

• Älä käytä kloorivettä (esim. Uima- tai porealtaasta) tai merivettä. Se tuhoaa

kiukaan.

• Kiukaan asentamisen jälkeen kytke se toimintaan n. 30 minuutin

ajaksi. Älä ole saunan sisällä suorittaessasi ensimmäistä lämmitystä. Katso sivu

• Varmista ettei kiukaalla ole syttyvää materiaalia ennen ajastuksen päälle

kytkemistä.

ENGLISH

SAFETY INSTRUCTIONS

Please take note of these safety precautions before using the sauna

or when installing the heater.

For user:

• This product is not designed to be used by persons (including children)

with limited physical or mental abilities and limited experience and

knowledge except under close supervision by a responsible person

with knowledge and experience or having been advised by such person.

• Cleaning and user maintenance shall not be made by children without

supervision.

• Under no circumstances should children be allowed to play with the device.

• Do not use the heater as a grill.

• Do not put wood of any kind on the electric heater.

• Do not cover the heater. It may cause a re.

• Do not use the heater as clothes dryer. It may cause re.

• Never sit on the heater. It is really hot and can cause serious burns.

• Do not use chlorinated water (e.g. From the swimming pool or

jacuzzi) or seawater. It can destroy the heater.

• When installing a new heater, switch the heater on for 30mins. Do not stay

inside the sauna room while performing the operation. See page 25.

• Make sure that no ammable objects have been placed on the heater before

activating the preset time function or the stand-by mode for the remote

operation.

SUOMI

Asentajalle:

• Kiukaan kytkennän ja korjaamisen saa suorittaa vain valtuutettu sähköasentaja.

• Asentaessasi kiuasta, tarkista vaadittavat suojaetäisyydet valmistajan

käyttöohjeesta. Katso sivu 9.

• Elektroniset tunnistimet ja muut sensorit tulee asentaa siten, että saunaan

tuleva raitisilma ei vaikuta niiden toimintaan.

• Jos kiuas on julkisessa käytössä ja siinä on viikkoajastin, tai jos sen voi kytkeä

päälle kauko-ohjaimella, on saunan oveen asennettava erillinen ovitunnistin,

joka kytkee pois päältä kaikki esiajastustoiminnot, kun kiuas on valmiustilassa ja

saunan ovi avataan

• Ennen kiukaan asennusta, tarkista valmistajan ilmoittamat saunan maksimi ja

minimi koot. Katso sivu 30

• Varmista, että saunan ilmanvaihto on riitävä ja asianmukainen. Katso sivu 22

ENGLISH

For technicians:

• Wiring and repairs must be done by a certied electrician.

• Follow the Minimum Safety Distances when mounting the heater (See page 9).

• The electronic sensor and electronic heating system should be mounted in a way

so that incoming air will not interfere with it. If using separate control, the control

unit and control panel must be mounted outside the sauna cabin.

• If this sauna heater is used for public saunas or saunas that may be switched on

by a separate remote-control system, the door of the sauna room must be tted

with an interlock such that the stand-by mode setting for remote operation is

disabled if the sauna door is opened when the stand-by mode setting for remote

operation is set.

• Observe the specications on volumes of the sauna cabin (See page 30).

• Observe the specications on ventilation of the sauna cabin (See page 23).

SUOMI | ENGLISH

TH2-30NB-WL 1900

TH2-30NS-WL 1900

TH3-35NB-WL 1900

TH3-45NB-WL 1900

TH3-60NB-WL 1900

TH3-35NS-WL 1900

TH3-45NS-WL 1900

TH3-60NS-WL 1900

TH4-60NB-WL 1900

TH4-60NS-WL 1900

TH5-80NB-WL 1900

TH5-80NS-WL 1900

TH5-90NS-WL 1900

TH6-80NB-WL 1900

TH6-90NB-WL 1900

TH6-80NS-WL 1900

TH6-90NS-WL 1900

TH6-105NS-WL 1900

TH6-120NS-WL 2100

TH9-105NS-WL 2100

TH9-120NS-WL 2100

TH9-150NS-WL 2100

TH9-180NS-WL 2100

TH12-150NS-WL 2300

TH12-180NS-WL 2300

TH12-210NS-WL 2300

TH12-240NS-WL 2300

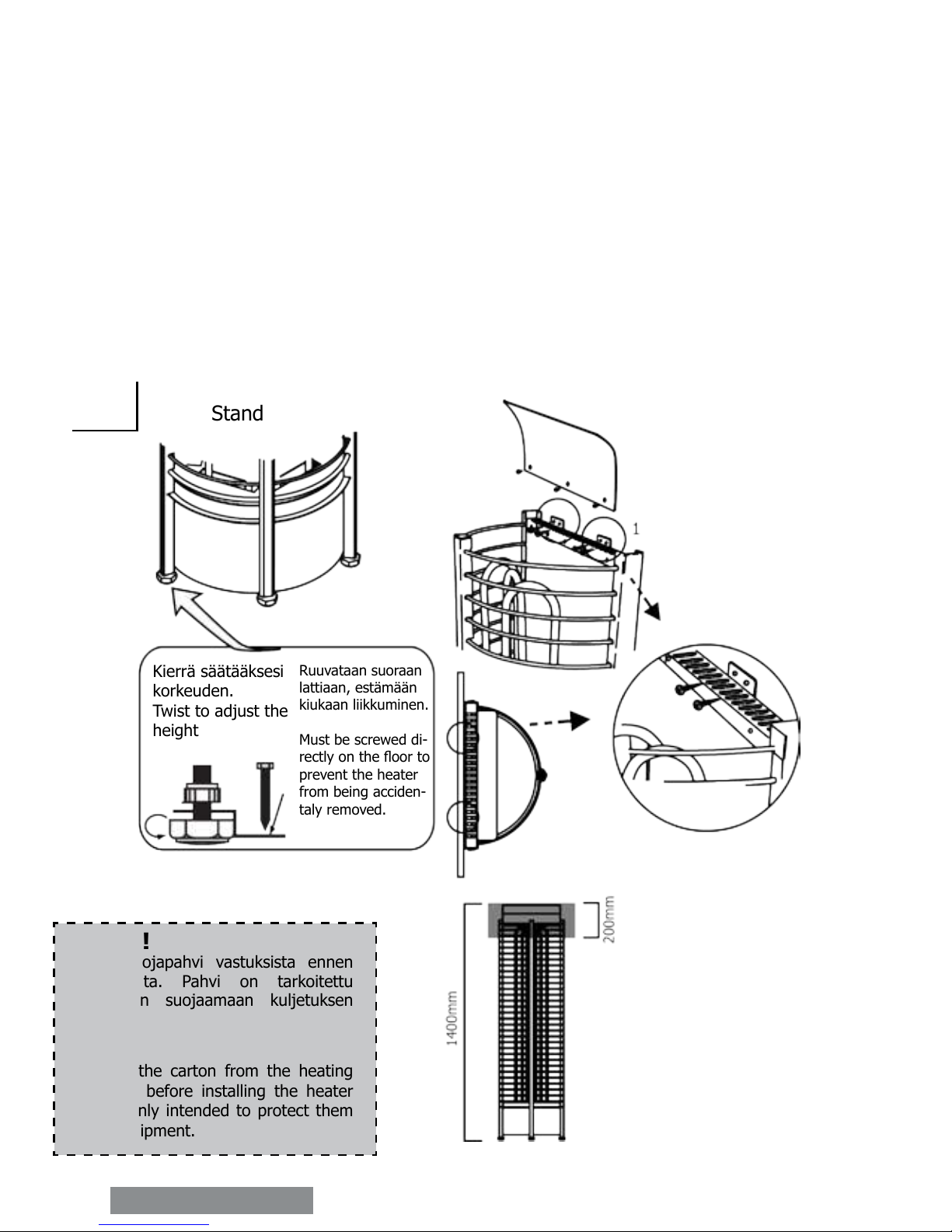

Kuva 1a.

Fig. 1a

Jalka

Stand

Kierrä säätääksesi

korkeuden.

Twist to adjust the

height

Ruuvataan suoraan

lattiaan, estämään

kiukaan liikkuminen.

Must be screwed di-

rectly on the oor to

prevent the heater

from being acciden-

taly removed.

NOTE!

Remove the carton from the heating

elements before installing the heater

as it is only intended to protect them

during shipment.

KIUKAAN ASENTAMINEN

Kiuasvoidaansijoittaamihinvainsaunaan,kuitenkinvähimmäisetäisyyksiäturvallisuussyistä

noudattaen (Katso sivu 9). Noudata annettuja kuutiotilavuuksia (Katso sivu 30,

tekniset tiedot). Kiuasta ei saa asentaa syvennykseen. Älä asenna saunaan enempää

kuin yksi kiuas ellei sinulla ole erikoisohjeita kahden kiukaan asentamiseen. Useimmissa

maissa, laki vaatii kiukaan kiinnittämisen lattiaan.

Kiuas on todella kuuma. Välttyäksesi mahdolliselta kosketukselta kiukaaseen, on

suositeltavaa että asennat myös kiuassuojan.

Kiukaan kytkemisessä on käytettävä H07RN-F kaapelia tai vastaavaa. Kiuaskytkennät

saa tehdä ainoastaan valtuutettu sähköasentaja, turvallisuuden ja luotettavuuden

varmistamiseksi. Väärät kytkennät voivat aiheuttaa oikosulkuja ja palovaaran (Katso sivu

15, kytkentäkaavio).

HUOM!

Poista suojapahvi vastuksista ennen

asentamista. Pahvi on tarkoitettu

ainoastaan suojaamaan kuljetuksen

ajaksi.

SUOMI | ENGLISH

TH2-30NB-WL 1900

TH2-30NS-WL 1900

TH3-35NB-WL 1900

TH3-45NB-WL 1900

TH3-60NB-WL 1900

TH3-35NS-WL 1900

TH3-45NS-WL 1900

TH3-60NS-WL 1900

TH4-60NB-WL 1900

TH4-60NS-WL 1900

TH5-80NB-WL 1900

TH5-80NS-WL 1900

TH5-90NS-WL 1900

TH6-80NB-WL 1900

TH6-90NB-WL 1900

TH6-80NS-WL 1900

TH6-90NS-WL 1900

TH6-105NS-WL 1900

TH6-120NS-WL 2100

TH9-105NS-WL 2100

TH9-120NS-WL 2100

TH9-150NS-WL 2100

TH9-180NS-WL 2100

TH12-150NS-WL 2300

TH12-180NS-WL 2300

TH12-210NS-WL 2300

TH12-240NS-WL 2300

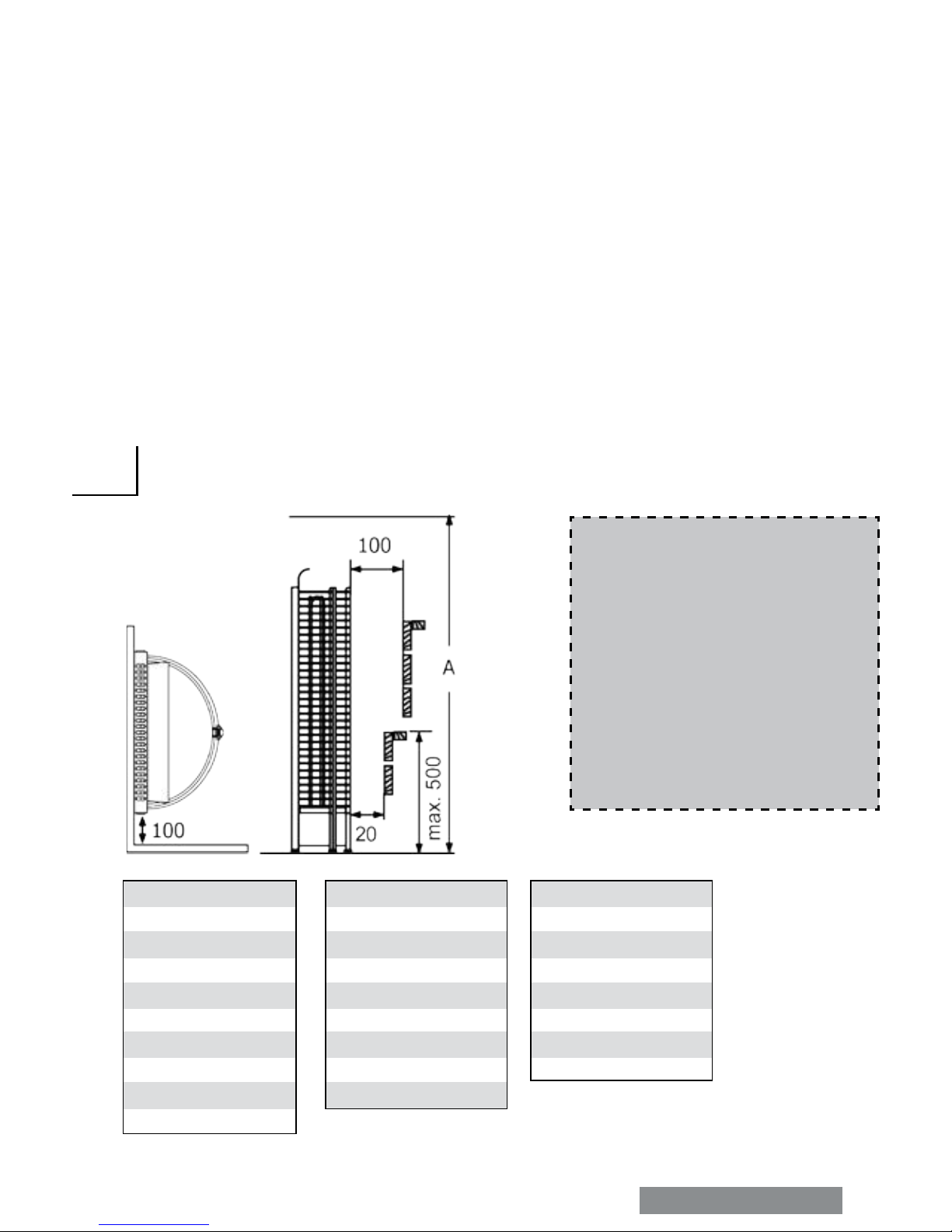

Kuva 2

Fig. 2

HEATER INSTALLATION

The heater can be placed wherever in the sauna, but for safety and convenience, follow

the minimum safety distances as provided below (See page 9). Follow the cubic

volumes given in the Technical Data (See page 30). Do not install the heater to the

oor or wall niche. Do not install more than one heater in a sauna room unless you follow

the special instructions for twin-heater installations. In most countries, there is a law that

requires heaters to be screwed to the oor.

The heater gets very hot. To avoid the risk of accidental contact with the heater, it is

recommended that a heater guard be provided.

The cable used for sauna wiring must be HO7RN-F type or its equivalent. A certied

electrician must do the installation of the heater to ensure safety and reliability. Improper

electrical connection can cause electric shock or re. Refer to the electrical diagram (See

page 15).

NOTE!

Please refer to the control unit manual

for maximum power rating. Additional

contactor unit is needed if heater is

more than 15kW.

HUOM!

Tarkista ohjauskeskuksen

tehonkesto ohjauskeskuksen

käyttöohjeesta. Erillinen

kontaktoriyksikkö tulee liittää

kiukaisiin joiden teho on yli 15kW.

Vähimmäisetäisyydet (mm)

Minimum safety distances (mm)

SUOMI

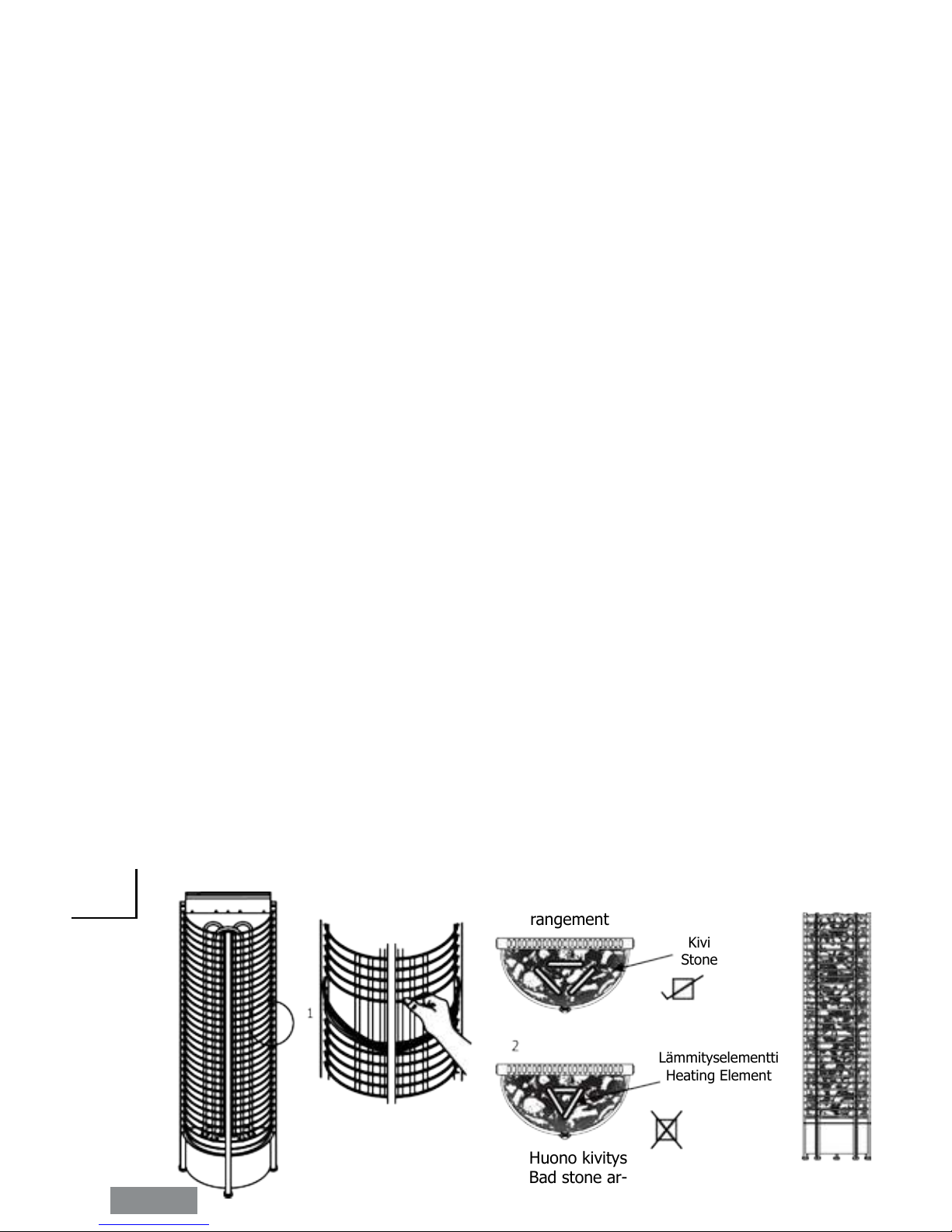

KIUASKIVET

Kivien tarkoitus kiukaassa on varastoida lämpöenergiaa löylyveden tehokkaan höyrystämisen

takaamiseksi. Kiukaan oikean toiminnan varmistamiseksi on kivet poistettava kiukaasta vähintään

kerran vuodessa tai n. 500 käyttötunnin välein. Kiukaan kivitila puhdistetaan murentuneista

kivistä ja uudet kivet ladotaan ohjeen mukaisesti. Kiuasta kivittäessä suositellaan käyttämään

viiltosuojahansikkaita. Tarvittava kivien määrä on ilmoitettu kiukaan teknisissä tiedoissa (Katso sivu

30).

Laitos/ammattikäytössä olevan kiukaan kivet tulee latoa uudestaan vähintään kolme kertaa

vuodessa ja vaihtaa vähintään kerran vuodessa. Vaihdosta on tarvittaessa esitettävä selvitys.

HUOM! Älä käytä kiuasta ilman kiuaskiviä, sillä se voi aiheuttaa palovaaran. Käytä vain

sähkökiuaskäyttöön tarkoitettuja kiuaskiviä (oliviini tai oliviinidiabaasi). Väärien kivien käyttö voi

aiheuttaa lämmityselementtien ennenaikaisen hajoamisen. Älä käytä kiukaassa keraamisia kiuaskiviä.

KIVIEN LATOMINEN KIUKAASEEN

Ennen kivien latomista on suositeltavaa pestä ne mahdollisen lian ja pölyn poistamiseksi. Kiviä

ladottaessa kiukaaseen on huomioitava, että kiukaan läpi virtaavaa ilman kiertoa ei estetä, koska

tämä johtaa lämmityselementtien ylikuumenemiseen ja niiden käyttöiän merkittävään lyhenemiseen.

Isokokoisia kiviä ei saa milloinkaan työntää väkisin lämmityselementtien väliin, vaan tällaiset

kivet on poistettava. Kivet on ladottava siten, että elementit eivät väänny ulos- tai sisäänpäin ja

elementit eivät saa koskettaa toisiaan kivien ladonnan tuloksena. Alle 35 mm halkaisijaltaan olevia

pienikokoisia kiviä tai kivien paloja ei saa laittaa kiukaaseen, koska ne vaarantavat ilmankiertoa ja

voivat aiheuttaa lämmityselementtien ylikuumenemisen.

Kivet on ladottava kiukaaseen siten, että elementit peittyvät mahdollisimman hyvin ulkoapäin

katsottuna. Vastusten ollessa kosketuksissa toisiinsa, vastusten elinikä lyhenee huomattavasti.

HUOM! Takuu ei korvaa kiukaan lämmityselementtien rikkoutumisia jotka johtuvat väärän kivilajin

käytön tai virheellisen ladonnan aiheuttamasta ylikuumenemisesta tai niiden aiheuttamista

mekaanisista vaurioista.

Ennen kiukaan kivittämistä, tulee kiukaan toimivuus kokeilla. Kiuas laitetaan päälle hetkeksi ja

kaikkien vastusten tulee lämmetä.

Kuva 3.

Fig. 3

Hyvä kivitys

Good stone ar-

rangement

Huono kivitys

Bad stone ar-

rangement

Kivi

Stone

Lämmityselementti

Heating Element

Autres manuels pour TH2-30NB

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Sawo Chauffage

Sawo

Sawo TH6-105Ni-WL Manuel utilisateur

Sawo

Sawo ORN-90NS Manuel utilisateur

Sawo

Sawo SAVONIA COMBI SAVC-90NS Manuel utilisateur

Sawo

Sawo MINI MN-23NB Manuel utilisateur

Sawo

Sawo MX-23NB Manuel utilisateur

Sawo

Sawo SCANDIA SCA-45NB Manuel utilisateur

Sawo

Sawo NORDEX MINI Series Manuel utilisateur

Sawo

Sawo NRX-45NB Manuel utilisateur

Sawo

Sawo SCANDIA SCA-45NB Manuel utilisateur

Sawo

Sawo NR-45NB Manuel utilisateur

Sawo

Sawo Aries Corner Manuel utilisateur

Sawo

Sawo ARIES ROUND Series Manuel utilisateur

Sawo

Sawo PHOENIX PNX3-45NS Manuel utilisateur

Sawo

Sawo SCANDIA COMBI SCAC-60NSF Instructions de montage

Sawo

Sawo TH2-30NB Manuel utilisateur

Sawo

Sawo CUMULUS CML-45NB Manuel utilisateur

Sawo

Sawo SCANDIA COMBI Manuel utilisateur

Sawo

Sawo Super Nimbus V12 Series Manuel utilisateur

Sawo

Sawo Nordex Trendline Series Manuel utilisateur

Sawo

Sawo ARIES ARI3-45NB-WL Manuel utilisateur

Sawo

Sawo CIRRUS ROCK CRR-30NB Manuel utilisateur

Sawo

Sawo Nimbus Manuel utilisateur

Sawo

Sawo SCANDIA SCA-45NB Manuel utilisateur

Sawo

Sawo SCANDIA SCA-45NB Manuel utilisateur

Manuels Chauffage populaires d'autres marques

oventrop

oventrop Regucor Series Manuel utilisateur

Blaze King

Blaze King CLARITY CL2118.IPI.1 Manuel utilisateur

ELMEKO

ELMEKO ML 150 Manuel utilisateur

BN Thermic

BN Thermic 830T Manuel utilisateur

KING

KING K Series Mode d’emploi

Empire Comfort Systems

Empire Comfort Systems RH-50-5 Guide de démarrage rapide

Well Straler

Well Straler RC-16B Manuel utilisateur

EUROM

EUROM 333299 Manuel utilisateur

Heylo

Heylo K 170 Manuel utilisateur

Eterna

Eterna TR70W Manuel utilisateur

Clarke

Clarke GRH15 Mode d’emploi

IRSAP

IRSAP The Radiator Company Ovali Manuel utilisateur

Empire Heating Systems

Empire Heating Systems WCC65 Manuel utilisateur

Wetekom

Wetekom 92 86 43 Manuel utilisateur

Desa

Desa SPC170-F Manuel utilisateur

Watlow

Watlow Watrod Electric Tubular Heaters Manuel utilisateur

Haverland

Haverland ECO-DRY GPS Series Manuel de la liste des pièces

Stelpro

Stelpro ASILVC2060 Series Manuel utilisateur
