Sawo ARIES Series Manuel utilisateur

ARIES HEATER

WALL

SÄHKÖKIUAS | ELECTRIC SAUNA HEATER

Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.

Not for use in the USA, Canada and Mexico.

For control operation. Please refer to Saunova 2.0 or Saunova

1.0 control manual.

*User interface to be

purchased separately.

*Ohjain ostettavissa

erikseen.

Ohjaimen Käyttöohjeet löydät Saunova 2.0 / Saunova 1.0

pakkauksesta.

COMPATIBLE WITH USER INTERFACE

YHTEENSOPIVA SEURAAVIEN OHJAIMIEN KANSSA.

*Saunova 2.0 Saunova 1.0

Ni2

version

Congratulations on your purchase of SAWO sauna heater!

Please read the manual carefully before using the heater.

Onnittelut loistavasta kiuasvalinnastanne!

Tutustu käyttöohjeisiin huolellisesti ennen kiukaan käyttöönottoa.

ARI3-45Ni2-WL ARI3-60Ni2-WL ARI3-75Ni2-WL ARI3-90Ni2-WL

KÄYTTÖOHJEET

MANUAL

SUOMI | ENGLISH

Turvallisuusohjeet...........................................................................4

Käyttäjälle...............................................................................4

Asentajalle ..............................................................................6

Kiukaan asennus ............................................................................8

Kiuaskivet....................................................................................10

Kivien ladonta kiukaaseen.............................................................10

Erillisen ohjauspaneelin asennus.................................................... 12

Lämpötila-anturi........................................................................... 13

Ovitunnistinvaraus........................................................................14

Tuuletin ominaisuus (lisävaruste)...................................................14

Kytkentäkaavio.............................................................................16

Maksimi päälläoloajat ................................................................... 18

Kiukaan pääkytkin ........................................................................18

DIP-kytkin ...................................................................................20

DIP-kytkimen toiminnot ................................................................20

Päälläoloaika................................................................................20

Ilmanvaihto .................................................................................22

Eristys .........................................................................................22

Saunahuoneen lämmitys...............................................................24

Löylyveden laatuvaatimukset.........................................................24

Saunan huolto..............................................................................26

Vianetsintä...................................................................................28

Tekniset tiedot .............................................................................30

Aries-kiukaan varaosat.................................................................. 30

Kiukaan huolto.............................................................................31

SISÄLLYSLUETTELO

OHJEKIRJA SISÄLTÄÄ

TÄRKEITÄ LISÄHUOMIOITA

KIUKAAN KÄYTÖSTÄ JA

HUOLLOSTA

READ THE MANUAL FOR

ADDITIONAL IMPORTANT

INSTRUCTIONS

KIUKAAN PEITTÄMINEN

AIHEUTTAA PALOVAARAN

COVERING THE HEATER

CAUSES FIRE HAZARD

SUOMI

TABLE OF CONTENT

Safety Instructions .........................................................................5

For User..................................................................................5

For Technicians........................................................................7

Heater Installation..........................................................................9

Heater Stones ..............................................................................11

Loading Stones into the Heater ....................................................11

Installation of the Control Panel..................................................... 12

Sensor.........................................................................................13

Door Sensor.................................................................................15

Fan Feature (optional) ..................................................................15

Electrical Diagram ........................................................................ 16

Maximum Session Time ................................................................19

The Heater Main Switch................................................................19

DIP Switch...................................................................................21

DIP Switch Functions....................................................................21

Session Time ...............................................................................21

Air Ventilation ..............................................................................23

Insulation ....................................................................................23

Heating of the Sauna Room .......................................................... 25

Quality Requirements for Water..................................................... 25

Sauna Maintenance ......................................................................27

Diagnostic Table...........................................................................29

Technical Data .............................................................................30

Aries Heater Spareparts ................................................................30

Heater Maintenance .....................................................................31

HUOM!

Takuu ei kata vahinkoja, jotka

aiheutuvat ohjeiden vastaisesta

asennuksesta, käytöstä tai ylläpidosta.

Takuuasioissa ota aina yhteyttä

jälleenmyyjääsi/maahantuojaan.

NOTE!

Warranty is not covering damages

which are caused by installing, using or

maintenance of contrary guidelines in

this manual. Contact for your retailer in

warranty questions.

ENGLISH 3

TURVALLISUUSOHJEET

Ole hyvä ja seuraa näitä ohjeita ennen kiukaan asentamista tai saunan käyttöä.

Käyttäjälle:

• Tämä kiuas ei sovellu sellaisten henkilöiden käytettäväksi (ml.lapset), joiden fyy-

siset tai henkiset ominaisuudet tai kokemuksen puute estävät heitä käyttämästä

kiuasta turvallisesti. Kiuasta saa käyttää ainoastaan sen käyttöön perehtynyt

henkilö.

• Lapset eivät saa puhdistaa tai huoltaa kiuasta ilman valvontaa.

• Älä anna koskaan lasten leikkiä kiukaalla.

• Älä valmista ruokaa kiukaalla.

• Älä laita puita sähkökiukaalle.

• Älä peitä kiuasta. Se aiheuttaa palovaaran.

• Älä kuivata vaatteita kiukaalla. Se aiheuttaa palovaaran.

• Älä istu kiukaalla. Se on todella kuuma ja aiheuttaa palovammoja.

• Älä käytä kloorivettä (esim. uima- tai porealtaasta) tai merivettä löylyvetenä. Se

tuhoaa kiukaan.

• Kiukaan asentamisen jälkeen lämmitä saunaa n. 30 minuutin ajan. Älä ole

saunan sisällä suorittaessasi ensimmäistä lämmitystä (kts. sivu 24).

• Varmista ettei kiukaalla ole syttyvää materiaalia, ennen kuin kytket kiukaan

päälle.

SUOMI

SAFETY INSTRUCTIONS

Please take note of these safety precautions before using the sauna or when installing

the heater.

For user:

• This product is not designed to be used by persons (including children)

with limited physical or mental abilities and limited experience and

knowledge except under close supervision by a responsible person

with knowledge and experience or having been advised by such person.

• Cleaning and user maintenance shall not be made by children without

supervision.

• Under no circumstances should children be allowed to play with the device.

• Do not use the heater as a grill.

• Do not put wood of any kind on the electric heater.

• Do not cover the heater. It may cause a re.

• Do not use the heater as clothes dryer. It may cause re.

• Never sit on the heater. It is really hot and can cause serious burns.

• Do not use chlorinated water (e.g. From the swimming pool or

jacuzzi) or seawater. It can destroy the heater.

• When installing a new heater, switch the heater on for 30mins. Do not stay

inside the sauna room while performing the operation. See page 25.

• Make sure that no ammable objects have been placed on the heater before

activating the preset time function or the stand-by mode for the remote

operation.

ENGLISH 5

Asentajalle:

• Kiukaan kytkennän ja korjaamisen saa suorittaa vain valtuutettu sähköasentaja.

• Kiuasta asennettaessa tarkista vaadittavat suojaetäisyydet käyttöohjeesta (kts.

sivu 9).

• Elektroniset anturit ja muut tunnistimet tulee asentaa siten, että saunaan tuleva

raitisilma ei vaikuta niiden toimintaan.

• Julkisessa käytössä olevaan kiukaaseen, jossa on viikkoajastin tai kauko-ohjaus

mahdollisuus on asennettava erillinen ovitunnistin saunan oveen. Tunnistin

kytkee pois päältä kaikki esiajastustoiminnot, kun kiuas on valmiustilassa ja ovi

avataan.

• Ennen kiukaan asennusta tarkista valmistajan saunalle määrittelemät maksimi-

ja minimikoot (kts. sivu 30).

• Varmista, että saunan ilmanvaihto on riittävä ja asianmukainen (kts. sivu 22).

SUOMI

For technicians:

• Wiring and repairs must be done by a certied electrician.

• Follow the Minimum Safety Distances when mounting the heater (See page 9).

• The electronic sensor and electronic heating system should be mounted in a way

so that incoming air will not interfere with it. If using separate control, the control

unit and control panel must be mounted outside the sauna cabin.

• If this sauna heater is used for public saunas or saunas that may be switched on

by a separate remote-control system, the door of the sauna room must be tted

with an interlock such that the stand-by mode setting for remote operation is

disabled if the sauna door is opened when the stand-by mode setting for remote

operation is set.

• Observe the specications on volumes of the sauna cabin (See page 30).

• Observe the specications on ventilation of the sauna cabin (See page 23).

ENGLISH 7

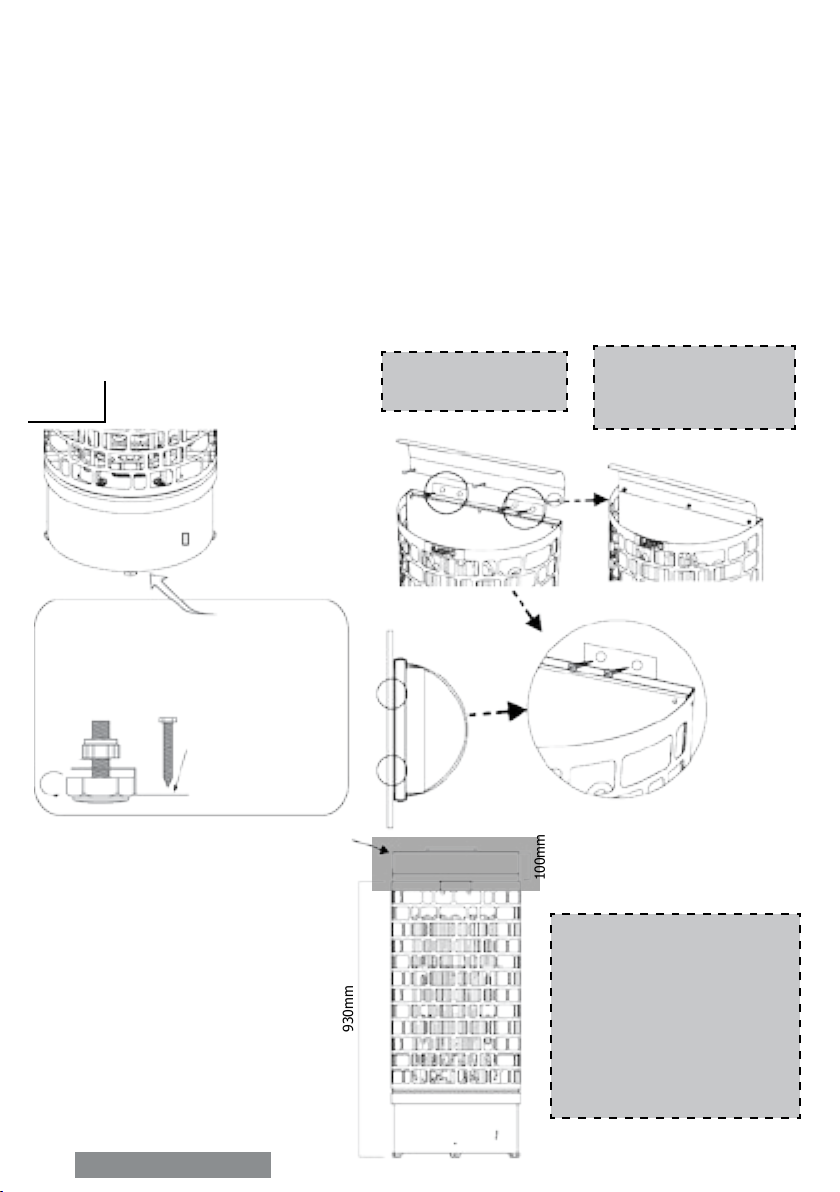

930mm

100mm

Kuva 1

Fig. 1

Kiinnitetään seinään

kannattimista

Afx to the wall

Kiinnitä Löylynohjain

kiukaaseen.

Reector must be

attached to the heater.

Kierrä säätääksesi

oikean korkeuden.

Twist to adjust the

height

Tulee ruuvata

suoraan lattiaan,

jotta kiuas ei liiku.

Must be screwed

directly on the

oor to prevent

the heater from

being accidentaly

removed.

Kannattimen tuki seinän sisällä.

Bracket support

1. 2.

NOTE!

Heater must be xed to the wall

that is strong enough to support

the heater.

HUOM!

Kiinnitä kiuas tarpeeksi vahvaan

seinään. Vahvista paneelointia

tarvittaessa.

KIUKAAN ASENNUS

Kiuas on mahdollista sijoittaa mihin vain saunahuoneessa, lukuunottamatta syvennystä.

Turvallisuussyistä annettuja minimisuojaetäisyyksiä (kts. sivu 9) sekä kuutiotilavuuksia

(kts. sivu 30, tekniset tiedot) tulee noudattaa. Saunaan saa asentaa vain yhden kiukaan,

ellei sinulla ole erikoisohjeita kahden kiukaan asentamiseen. Useimmissa maissa kiukaan

kiinnittäminen lattiaan on säädetty lailla.

Kiuas on todella kuuma. Suosittelemme asentamaan kiukaaseen suojakaiteen, jolla

vähennät kosketusmahdollisuuksia kuuman kiukaan kanssa.

Kiukaan liitäntäjohtona tulee käyttää H07RN-F kaapelia tai vastaavaa. Turvallisuuden ja

luotettavuuden varmistamiseksi ainoastaan valtuutettu sähköasentaja saa tehdä kiukaan

kytkennät. Väärät kytkennät voivat aiheuttaa oikosulkuja ja palovaaran (kts. Katso sivu

16, kytkentäkaavio).

8SUOMI | ENGLISH

HEATER INSTALLATION

The heater can be placed wherever in the sauna, but for safety and convenience, follow

the minimum safety distances as provided below (See page 9). Follow the cubic

volumes given in the Technical Data (See page 30). Do not install the heater to the

oor or wall niche. Do not install more than one heater in a sauna room unless you follow

the special instructions for twin-heater installations. In most countries, there is a law that

requires heaters to be screwed to the oor.

The heater gets very hot. To avoid the risk of accidental contact with the heater, it is

recommended that a heater guard be provided.

The cable used for sauna wiring must be HO7RN-F type or its equivalent. A certied

electrician must do the installation of the heater to ensure safety and reliability. Improper

electrical connection can cause electric shock or re. Refer to the electrical diagram (See

page 16).

NOTE!

Remove the carton from the heating

elements before installing the heater as

it is only intended to protect them during

shipment.

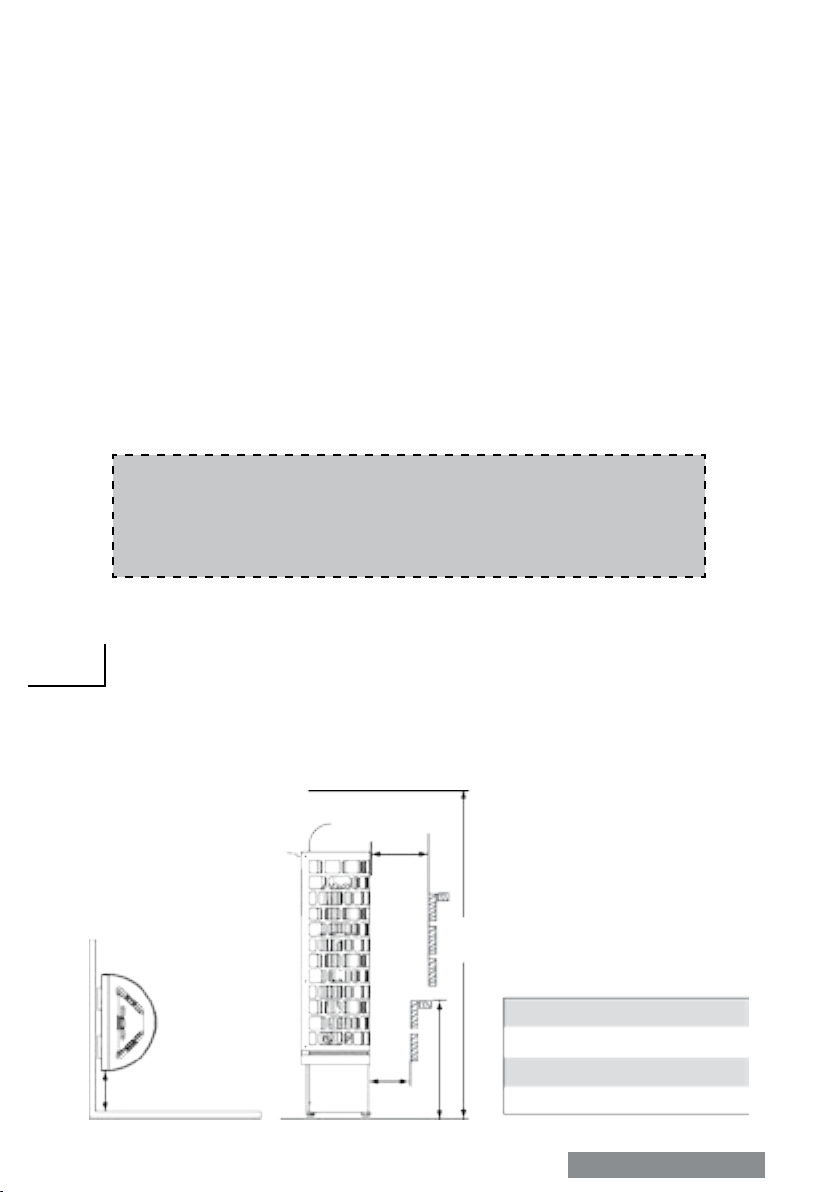

Minimum safety distances (mm)

Minimisuojaetäisyydet (mm)

HUOM!

Poista suojapahvi vastuksista ennen

kiukaan asentamista. Pahvi on

tarkoitettu ainoastaan suojaamaan

vastuksia kuljetuksen aikana.

Kuva 2

Fig. 2

MIN. mm

A B

100

1900

ARI3-45Ni2-WL

ARI3-60Ni2-WL

ARI3-75Ni2-WL

ARI3-90Ni2-WL

100

max. 500

SUOMI | ENGLISH 9

KIUASKIVET

Kivien tarkoitus kiukaassa on varastoida lämpöä, jolla taataan löylyveden tehokas höyrystyminen.

Jotta kiuas toimii oikealla tavalla, on kivet poistettava kiukaasta vähintään kerran vuodessa tai n. 500

käyttötunnin välein. Kiukaan kivitila tulee puhdistaa murentuneista kivistä säännöllisesti ja uudet

kivet latoa ohjeen mukaisesti. Uusia kiviä ladottaessa suositellaan käyttämään viiltosuojahansikkaita.

Tarvittava kivimäärä on ilmoitettu kiukaan teknisissä tiedoissa (kts. sivu 30, tekniset tiedot).

Julkisessa käytössä olevan kiukaan kivet tulee latoa uudestaan vähintään kolme kertaa vuodessa ja

vaihtaa vähintään kerran vuodessa. Vaihdosta on tarvittaessa esitettävä selvitys.

HUOM! Palovaaran vuoksi kiuasta ei tule käyttää ilman kiuaskiviä. Käytä vain sähkökiuaskäyttöön

tarkoitettuja kiuaskiviä (oliviini tai oliviinidiabaasi). Vääränlaisten kivien käyttö voi aiheuttaa

mm. vastusten ennenaikaisen hajoamisen. Älä käytä kiukaassa keraamisia kiuaskiviä.

KIVIEN LADONTA KIUKAASEEN

Suosittelemme ennen latomista pesemään kivet mahdollisimman hyvin lian ja pölyn

poistamiseksi. Kiviä ladottaessa on huomioitava, ettei kiukaan ilmankierto esty. Liian tiheästi

ladotut kivet voivat johtaa vastusten ylikuumenemiseen ja merkittävään käyttöiän lyhenemiseen.

Isokokoisia kiviä ei saa milloinkaan työntää väkisin vastusten väliin, vaan tällaiset kivet on poistettava.

Kivet on ladottava siten, että vastukset eivät väänny ulos- tai sisäänpäin tai kosketa toisiaan. Alle

35mm halkaisijaltaan olevia pienikokoisia kiviä tai kivien paloja ei saa laittaa kiukaaseen, koska ne

vaarantavat ilmankierron ja voivat aiheuttaa vastusten ylikuumenemisen.

Kivet on ladottava kiukaaseen siten, että vastukset peittyvät mahdollisimman hyvin ulkoapäin

katsottuna. Vastusten ollessa kosketuksissa toisiinsa, vastusten elinikä lyhenee huomattavasti.

HUOM! Takuu ei korvaa vastuksia, jotka ovat rikkoutuneet väärän kivilajin käytöstä tai virheellisen

ladonnan aiheuttaman ylikuumenemisen tai sen aiheuttamista mekaanisista vaurioista.

Ennen kivien ladontaa tulee kiukaan toimivuus testata. Testattaessa kiuas laitetaan hetkeksi päälle,

jonka aikana kaikkien vastusten tulisi lämmetä.

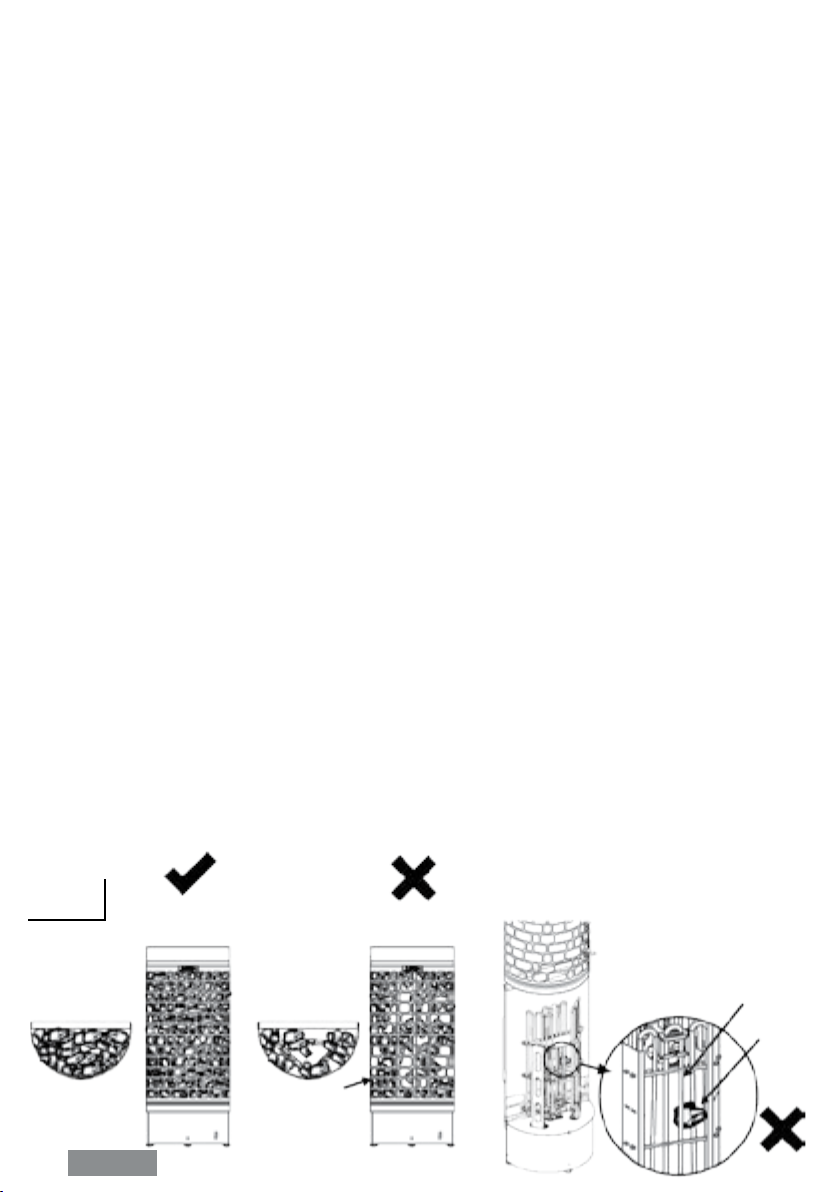

Kuva 3

Fig. 3

Kiukaan mukana tulevat erilliset vastuspidikkeet on asennettava huolellisesti siten, että ne estävät

vastusten keskinäiset kontaktit. Älä lado kiviä vastustelineen sisäpuolelle, vaan pelkästään sen

ympärille ja yläpuolelle.

Älä lado kiviä vastustelineen

sisäpuolelle.

Do not put stones inside

the heating element holder.

Vastus

Heating element

Kivi

Stone

Hyvä ladonta

Good stone arrangement

Huono ladonta

Bad stone arrangement

Vastukset näkyvillä

Heating element

exposed

SUOMI

Autres manuels pour ARIES Series

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Sawo Chauffage

Sawo

Sawo KRIOS Manuel utilisateur

Sawo

Sawo NORDEX MINI Series Manuel utilisateur

Sawo

Sawo ARIES ROUND Series Manuel utilisateur

Sawo

Sawo ARIES ARI3-75NB-CNR-P Manuel utilisateur

Sawo

Sawo TH6-105Ni-WL Manuel utilisateur

Sawo

Sawo NORDEX Series Manuel utilisateur

Sawo

Sawo HELIUS HES-45NS Manuel utilisateur

Sawo

Sawo SCANDIA COMBI Series Manuel utilisateur

Sawo

Sawo TAURUS Series Manuel utilisateur

Sawo

Sawo TH2-30Ni2 Manuel utilisateur

Sawo

Sawo SCANDIA SCA-45NB Manuel utilisateur

Sawo

Sawo TH3-35NB Manuel utilisateur

Sawo

Sawo MX-30NB Manuel utilisateur

Sawo

Sawo TH3-35Ni2-WL Manuel utilisateur

Sawo

Sawo SCANDIA SCA-45NB Manuel utilisateur

Sawo

Sawo TH6-120N-CNR Manuel utilisateur

Sawo

Sawo TH6-80Ni-WL Manuel utilisateur

Sawo

Sawo ARIES ARI3-45Ni-WL Manuel utilisateur

Sawo

Sawo PHOENIX PNX3-45NS Manuel utilisateur

Sawo

Sawo CUBOS Series Manuel utilisateur

Sawo

Sawo TH6-80Ni Manuel utilisateur

Sawo

Sawo NORDEX Series Manuel utilisateur

Sawo

Sawo SCANDIA SCA-45NB Manuel utilisateur

Sawo

Sawo SAVONIA Manuel utilisateur

Manuels Chauffage populaires d'autres marques

oventrop

oventrop Regucor Series Manuel utilisateur

Blaze King

Blaze King CLARITY CL2118.IPI.1 Manuel utilisateur

ELMEKO

ELMEKO ML 150 Manuel utilisateur

BN Thermic

BN Thermic 830T Manuel utilisateur

KING

KING K Series Mode d’emploi

Empire Comfort Systems

Empire Comfort Systems RH-50-5 Guide de démarrage rapide

Well Straler

Well Straler RC-16B Manuel utilisateur

EUROM

EUROM 333299 Manuel utilisateur

Heylo

Heylo K 170 Manuel utilisateur

Eterna

Eterna TR70W Manuel utilisateur

Clarke

Clarke GRH15 Mode d’emploi

IRSAP

IRSAP The Radiator Company Ovali Manuel utilisateur

Empire Heating Systems

Empire Heating Systems WCC65 Manuel utilisateur

Wetekom

Wetekom 92 86 43 Manuel utilisateur

Desa

Desa SPC170-F Manuel utilisateur

Watlow

Watlow Watrod Electric Tubular Heaters Manuel utilisateur

Haverland

Haverland ECO-DRY GPS Series Manuel de la liste des pièces

Stelpro

Stelpro ASILVC2060 Series Manuel utilisateur
