SCC-B5354/B5355(S)
变焦半球摄像机
AB68-00687B_Cha.indd 1 2007-08-06 ｿﾀﾈﾄ 4:00:30
2
3
此符号表示在机壳内部存在未绝缘的
危险电压，有触电的危险。
此符号提醒注意随同资料中重要的操
作和保养说明。
为防止火灾或电击等引起的 破坏，不要把产
品暴露于雨中或潮湿处。
警告
1. 请使用符合产品规格的适配器。使其它任
何适配器都可能造成火灾、触电或产品损
坏。
2. 电源接错时可能引发火灾，触电事故或产
品故障。
3. 禁止同一个适配器上同时连接多台摄像机
使用，适配器容量超载时可能引起异常发
热及火灾。
4. 电源线应牢固插入电源插座中。（连接不
牢固时可能造成火灾）
5. 将摄像机安装于墙壁或天花板上时，应安
全牢固地固定。摄像机坠落可能造成人身
伤害。
6. 请勿将导体（如：螺丝刀、硬币或金属物）
或盛满水的容器置于摄像机之上。
7. 请勿将本装置安装在潮湿、多尘或多烟的
地方否则可能造成人身伤害。
8. 如果装置中发出异常气味或烟雾，请停止
使用本产品。此时应立即拔出电源与服务
中心联系。此时如果继续使用可能造成火
灾或触电。
9. 如果本产品工作异常，请与经销商或最近
的服务中心联系。请勿以任何方式拆解或
更改本产品。（因未授权用户拆解或维修
造成的问题不在保修范围之内）。
10. 清洁时，请勿将水滴直接溅在产品部件上。
（否则可能造成火灾或触电）
请用干布轻轻擦拭产品表面。请勿使用清
洁剂或化学洗洁剂，否则可能导致火灾或
电击。
安全预防措施
注意：为避免触电危险，不得取下机器后盖。机
器内部没有用户可修理的部件。修理工作
只允许由具备资格的人员进行。
注意
不要擅自拆装机器，避
免电击。
AB68-00687B_Cha.indd 2 2007-08-06 ｿﾀﾈﾄ 4:00:31
2
3
注意：
1. 请勿将物体掉落在产品上或使产品受到冲
击。远离过度振动或有磁场干扰的地方。
2. 如果移动已经安装好的产品时，在移动或
重新安装前，请务必关闭电源。
3. 出现雷电时，请从插座拔出电源插头，如
果疏忽，可能导致火灾或损坏产品。
4. 避免有阳光直射的地方或热源，如果疏忽
可能 会带来火灾。
5. 安装在通风良好的地方。
6. 避免将摄像机直接暴露在阳光的地方，否
则会破坏 CCD 的传感器。
7. 要防止机器淋雨或溅水。不要在机器上放
置诸如花瓶一类的液体容器。
8. 电源插头需要经常插拔，请安装在可方便
拆卸的场所。用户对机器操作时，要保证
插头牢固插入到电源插座中，已确保稳定
操作。
产品内有害物质信息
部件名称
有毒有害物质元素
铅（Pb) 汞 (Hg） 镉 (Cd) 六价铬
Cr( Ⅵ )
多溴联苯
（PBB）
多溴二苯醚
（PBDE）
印制电路板组件 Ｘ ○ ○ ○ ○ ○
金属部品 Ｘ ○ ○ ○ ○ ○
电缆 Ｘ ○ ○ ○ ○ ○
塑料部品 ○ ○ ○ ○ ○ ○
○：部品中有毒有害物质含量在 < 含量标准 > 的标准值内
Ｘ：部品中有毒有害物质含量超出 < 含量标准 > 的标准值
本表格表明机器内部含有有害物质，数据是根据部件类型，由部件制作商提供并在 三星电子内部验
证后做成的。
某些部品包含的有害物质，按照现在的技术基准不能替代，三星电子一直在为改善 此项而努力。
AB68-00687B_Cha.indd 3 2007-08-06 ｿﾀﾈﾄ 4:00:31
4
5
重要安全说明
1. 请阅读这些说明。
2. 请您妥善保存这些说明。
3. 请您注意所有的警告说明。
4. 请您遵守所有的操作说明。
5. 请您不要在水源附近运行本机器。
6. 请您用干布清洁本机器。
7. 请您不要堵塞通风口。在装入机器时，请
您注意制造商的说明。
8. 请您不要将此机器放置在热源附近。如散
热器、炉子或其他发热设备（包括功效）。
9. 请您绝对不要移去双线插头或有接地插头
的安全装置，双线插头有两个不同宽度的
插塞接点，接地插头有两个插塞接点和第
三个接地接点。较宽的插塞接点或附加的
接地接点是用来确保您的安全的。如果随
同供货的插头规格不适合您的插座，请您
委托电工更换适当的插座。
10. 请您正确铺设电源线，使其不会被踩踏和
尖角损坏。请您尤其注意插头处，加长电
缆和电线延伸到机器处是必须的具备充分
的保护。
11. 请您只使用制造商推荐的附加设备或配
件。
12. 请您只使用制造商指定
或随同机器一起销售的推
车，固定装置三脚架，支
架或桌子。如果您使用推
车，请在移动推车时特别
小心，以避免绊倒而造成
的伤害。
13. 在雷雨时或长期不使用机器时，请您将电
源插头拔出。
14. 请您委托具备资格的售后服务人员进行保
养工作。出现以下情况时，有必要进行保
养，例如当机器被损坏时（如电源线或插
头损坏）；有物体或液体进入到机器内部
时机器受到雨淋或潮湿后，机器运行不正
常或摔落在地上时。
AB68-00687B_Cha.indd 4 2007-08-06 ｿﾀﾈﾄ 4:00:31
4
5
概述
.....................................................
6
关于说明书 ...............................................6
产品概述 ................................................6
主要功能 ................................................6
部件 ................................................6
请检查包装中的摄像机和附件 ............................6
摄像机部件 ............................................7
安装
.....................................................
8
设置开关 ................................................8
设置功能开关 ..........................................8
连线和设置开关 ..........................................10
安装摄像机 ..............................................11
安装前 ............................................11
安装部件 ............................................11
调整摄像机方向 ..........................................12
附录 A: NTSC 制规格
.........................................
14
附录 B: PAL 制规格
............................................
15
目录
AB68-00687B_Cha.indd 5 2007-08-06 ｿﾀﾈﾄ 4:00:31
6
7
❚
关于说明书
说明书包含了产品的基本说明。 用户在使用前
必须阅读说明书
说明书被划分如下 :
附录，“规格，” 提供产品规格
❚ 产品概述
这是 一个配有定焦镜头的高解像半球型摄像
机，当执行运动画面的无动态延时，并且提供
了像通过时实 CCD 弥补缺陷的数字降噪（DNR）
获取清晰图像的低速快门 (LSS: Auto x128)
日夜转换之类的功能。
❚ 主要功能
电源 : DC 12V/AC 24V
特殊功能
电源同步 (LL) 控制
自动白平衡
水平 / 垂直 图像翻转
防闪烁控制
低速快门控制
背光补偿控制
彩色与黑白自动转换模式
变焦镜头
自动光圈功能
数字降噪 (DNR)
动态 CCD 缺陷补偿

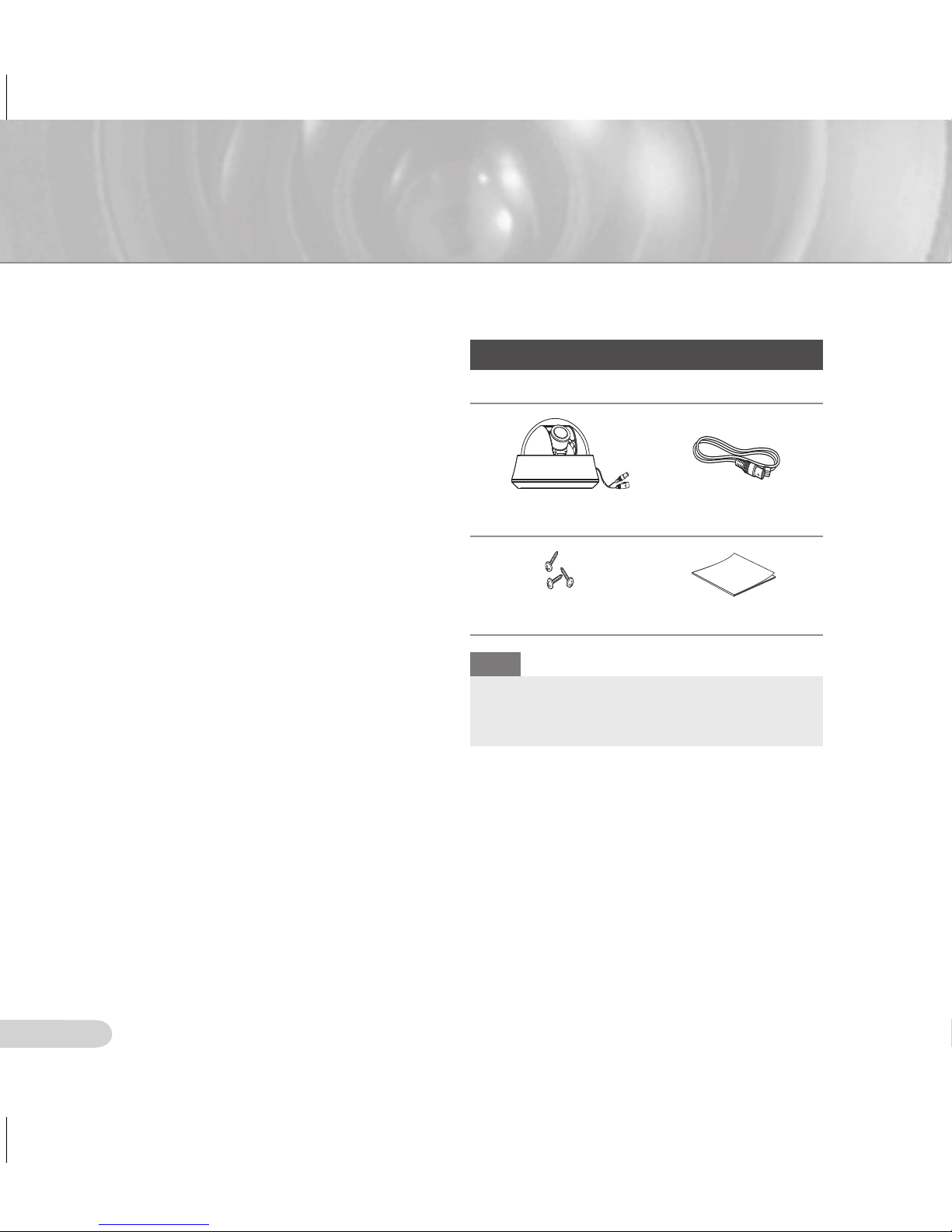

❚ 部件
请检查包装中的摄像机和附件
部件如下 :
摄像机 测试线
螺丝 使用说明书
注意
监控器测试线是用来测试摄像机 通过连接可以方
便的显示图像。
如果您真的想将摄像机连接到监控
器显示图像，您可以使用 BNC 线连接。
概述
AB68-00687B_Cha.indd 6 2007-08-06 ｿﾀﾈﾄ 4:00:32
6
7
摄像机部件
摄像机有如下部件 :
1. 防护罩覆盖镜头和机身用来保护它们
2. 内部防护罩 : 覆盖主机上来保护主机。
3. 卡扣 : 当您想要移开内部防护罩时，用一
个长并且薄的螺丝刀进入它狭窄的地方，
并且向外拉
4. 主机 : 包括镜头，开关板 , PCB 板 , 螺
丝 , 等等。
5. 底座 : 用在天花板或墙上。使用包装袋中
提供的三个长螺丝。
6. 预留口 : 当摄像机安装在天花板上时移开
预留口为了使连线到天花板上。
7. 变焦杠杆 : 使用这种杠杆 , 能够调整和
固定镜头的变焦
8. 聚焦杠杆 : 通过左右旋转能够调整聚焦镜
头。顺时针旋转来固定机器。
9. 倾斜固定螺丝 : 使用这种螺丝 , 倾斜了的
镜头能够被调整和固定。
10. 开关板 : 包括两种控制开关 , 例如功能开
关和相位控制开关。在板的中间有 8 个功
能开关，在每边的功能地区有两个相位控
制按钮
11. 凹槽标记 : 为了使主机附着在底座上，在
主机和底座上的 CAMERA FRONT 边上的宽
凹槽来排列凹槽标记
12. 锁 : 用来打开或关闭防护罩，为了打开防
护罩，按下锁键
13. 锁解除 : 当您想要从主机将底座移开时 ,
在 UNLOCK 方向向外推并且旋转主机。
14. 线缆 : 连接视频道 BNC 线，将电源连接到
电源适配器。
3
1 2
4
镜头
9 0 !
$
Power connector
Video connector
78
#
@
6
5
AB68-00687B_Cha.indd 7 2007-08-06 ｿﾀﾈﾄ 4:00:35
8
9
❚ 设置开关
设置功能开关
为了在摄像机上设置 功能，您可以调整如下 8个开关：
安装
数字 名称 摘要描述
1 LL 电源同步 开 / 关
2 LSS 感光度 或低速快门开 / 关
3 H-REV 水平翻转开 / 关
4 V-REV 垂直翻转 开 / 关
5 BLC 背光补偿 开 / 关
6 FL 防闪烁开 / 关
7 D/N 彩色与黑白自动转换 开 / 关
8 AWB 自动白平衡 开 / 关
DEC
INC
8
7
6
5
4
3
2
1
1. 开关 1 (LL): 当开关设置 OFF 时，摄像机将以内同步的模式操作。如果开关设置 ON 摄像机
将以电源同步模式操作 , 在内同步模式下，摄像机使用内部晶振来达到同步，然而多台摄像
机切换时就会出现画面跳动现象，在这种情况下，您可以设置开关为 ON 来解决这种问题。
电源同步允许摄像机使用 AC 电源相位作为同步参考。在这种模式下，您可以使用相位控制按
钮(INC/DEC)。
注意
当您使用 DC12v 电源， 设置开关为开时，电源同步也不能正常工作。
当AC 电源连接时设置 LL 开关为 ON，如果出现画面滚动，您必须使用相位控制按钮来调整相位。按 INC 或
DEC 按钮来增加或减少相位
。
AB68-00687B_Cha.indd 8 2007-08-06 ｿﾀﾈﾄ 4:00:43
8
9
2. 开 关 2 (LSS): 这种感光度模式把图像扫描存储在内存中以减少噪点，但会增加亮度和对比
度，当此开关打开时，摄像机自动调到最大值的 128 倍，图像扫描速度以获得暗处图像的清
晰图像。
3. 开 关 3 (H-REV): 当开关设置 ON 时，摄像机图像会水平翻转。 如果您想使用监控器监控您
的位置 , 您可以使用这种功能来观看正确的图像。
4. 开 关 4 (V-REV): 当开关设置 ON 时 , 摄像机图像会垂直翻转。
如果您的摄像机不能显示垂直翻转图像时，您可以使用这种功能观看正确的图像了。
5. 开关 5 (BLC): 当被照物体周围有多余的光时，如阳光和荧光灯时，开关打开时可以看到清
晰的图像。当它设置 OFF 时 , 额外的灯光不会被清晰的展现出来。
6. 开关6 (FL): 当开关设置ON 时 ,快门速度被固定成 1/100 秒 (关于 NTSC)或 1/120 秒 (关
于 PAL) 防止屏幕因垂直同步频率（NTSC 制式是 50 赫兹 ,PAL 制式是 60 赫兹）与灯的开关频
率之间的不匹配而闪烁。
7. 开关 7 (D/N): 当开关设置 ON 时，摄像机会在彩色与黑白之间切换。
8. 开关 8 (AWB): 这是调整白平衡的开关。 当开关设置 ON 时 , 摄像机会在 ATW 模式下操作 ,
然而当它设置 OFF 时 , 摄像机会在 AWC 模式下操作。
ATW ( 自动跟踪白平衡 ): 根据环境的改变，色温会自动地调整 (约 2000° K 到 11,000° K)
AWC ( 自动控制白平衡 ): 当开关变成 OFF 时， 会储存色温条件下的白平衡 。根据色温调整储存值。
注意
-. 摄像机的 IRIS 设置范围大约为 80 到 120 IRE。这表示除了有限的变化范围，摄像机不提供 IRIS
全开 / 全关功能。
-. 在设置到适当的等级（80 IRE 或更高）后再使用摄像机，否则当设置为 75 IRE 或更低等级时，可
能会出现 IRIS 搜索画面。
AB68-00687B_Cha.indd 9 2007-08-06 ｿﾀﾈﾄ 4:00:44
10
11
❚ 连线和设置开关
连线
在安装摄像机前，您必须调整
机器的聚焦镜头，变焦和开关
设置。
1. 在摄像机上把 BNC 线连接
到视频连接器上。
2. 在监控器上连接 BNC 线
到视频输出。
3. 在摄像机上连接电源适
配器到电源连接器上。当
监控器打开时，会出现摄
像机图像。
调整聚焦镜头 , 变焦 , 和功能设置
1. 移开防护罩和内罩。关于移动部件的相关细节，请看下一页的安装摄像机章节的“安装部件”。
2. 当您在屏幕中正在观看图像时，您可以使用摄像机中的聚焦杠杆，变焦杠杆和开关板调整聚焦 ,
变焦 , 和功能设置
3. 如果您想要调整聚焦和变焦，请将杠杆上的螺丝拧松。
BNC 线
监控器
AB68-00687B_Cha.indd 10 2007-08-06 ｿﾀﾈﾄ 4:00:45
