Samsung SyncMaster 460UTn-2 Manuel utilisateur

LCD DISPLAY

quick start guide

460UTn-2, 460UT-2, 460UTn-B, 460UT-B

제품 설명

제품 구성

구성품 확인

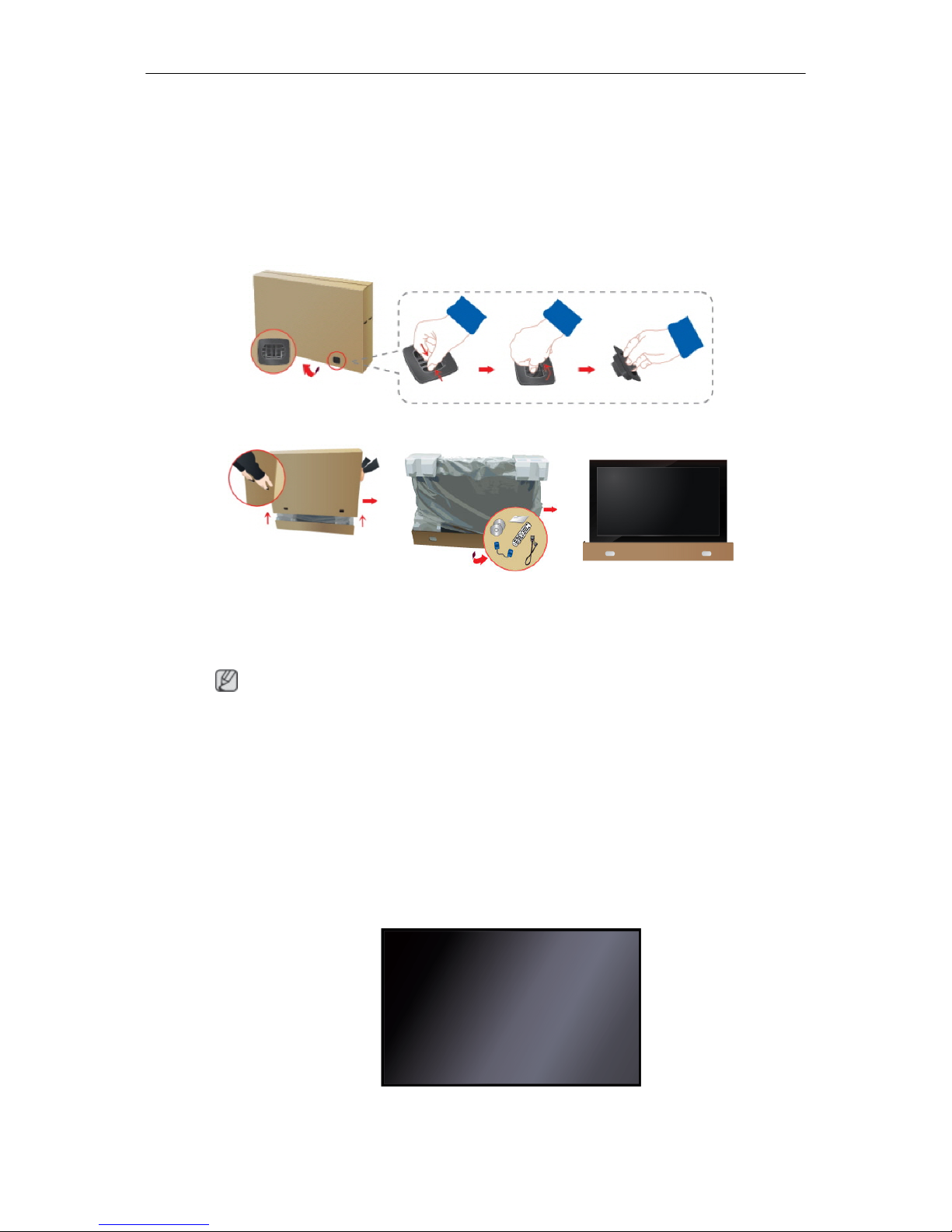

포장상자의 잠금장치를 그림과 같이 분리하세요.

포장상자의 홈을 잡고 위

로 들어 올리세요. 구성품을 확인하세요. 스티로폼과 비닐을 제거하

세요.

참고

•제품의 포장을 풀고, 모든 구성품이 있는지 확인하세요.

•포장상자는 나중에 이동할 경우를 대비하여 보관하세요.

•누락된 품목이 있으면 구입한 판매점에 연락하세요.

•별매품은 가까운 판매점에서 구입하세요.

•포장상자 개봉 후 테스트 또는 동작 확인을 위하여 간이 스탠드로 박스의 하단부를 사용

하실 수 있습니다. 제품 연결은 매뉴얼의 제품 연결 및 사용 팁을 참조하세요.

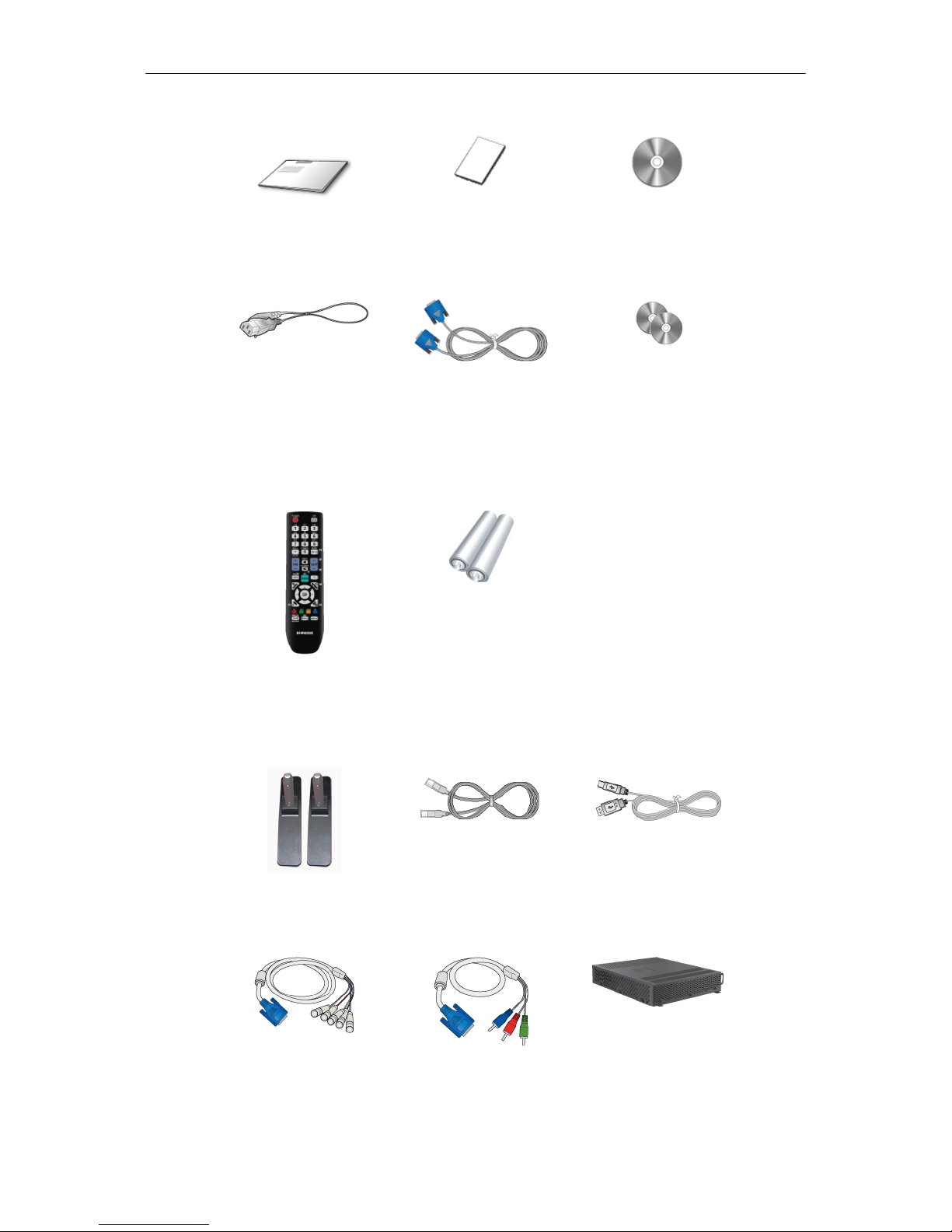

구성품

LCD 디스플레이

설명서

간단 설치 안내서 제품 보증서 사용자 설명서

케이블

전원선 D-Sub 케이블 MagicInfo Software CD,

MagicInfo Manual CD

(460UTn-2, 460UTn-B 모델

만 해당됩니다.)

기타

리모컨

(BP59-00138B)

건전지 (AAA X 2)

별매품

간이 스탠드 LAN 케이블 USB 케이블

(460UTn-2, 460UTn-B 모델

만 해당됩니다.)

RGB-BNC 케이블 RGB-컴포넌트 케이블 네트워크 박스

(460UT-2, 460UTn-B 모델

만 해당됩니다.)

제품 설명

별매품

벽걸이용 KIT TV 튜너 박스

각부의 명칭

앞면

SOURCE

버튼

입력된 영상 신호를 선택합니다.

영상 신호는 제품에 연결된 장치만 선택할 수 있습니다.

[PC] → [DVI] → [외부입력] → [컴포넌트] → [HDMI1] → [HDMI2]

→ [DisplayPort] → [MagicInfo] → [TV]

참고

•TV 를 이용하려면 TV 튜너 박스(별매품)를 연결해야 합니다.

•460UT-2, 460UT-B 모델일 경우, MagicInfo 를 이용하려면 네트워크 박

스(별매품)를 연결해야 합니다.

(

전원) 버튼

화면을 켜고 끌 때 누릅니다.

전원 표시등

정상 모드일 때는 켜져 있고, 절전상태일 때는 녹색으로 깜박입니다.

참고

절전기능에 대한 자세한 내용은 제품규격의 절전 기능을 참조하세요.

제품을 장시간 사용하지 않을 때에는 전력 소비를 줄이기 위해 전원선을

뽑아 두는 것이 좋습니다.

리모컨 수신부

리모컨의 신호를 받는 부분입니다.

제품 설명

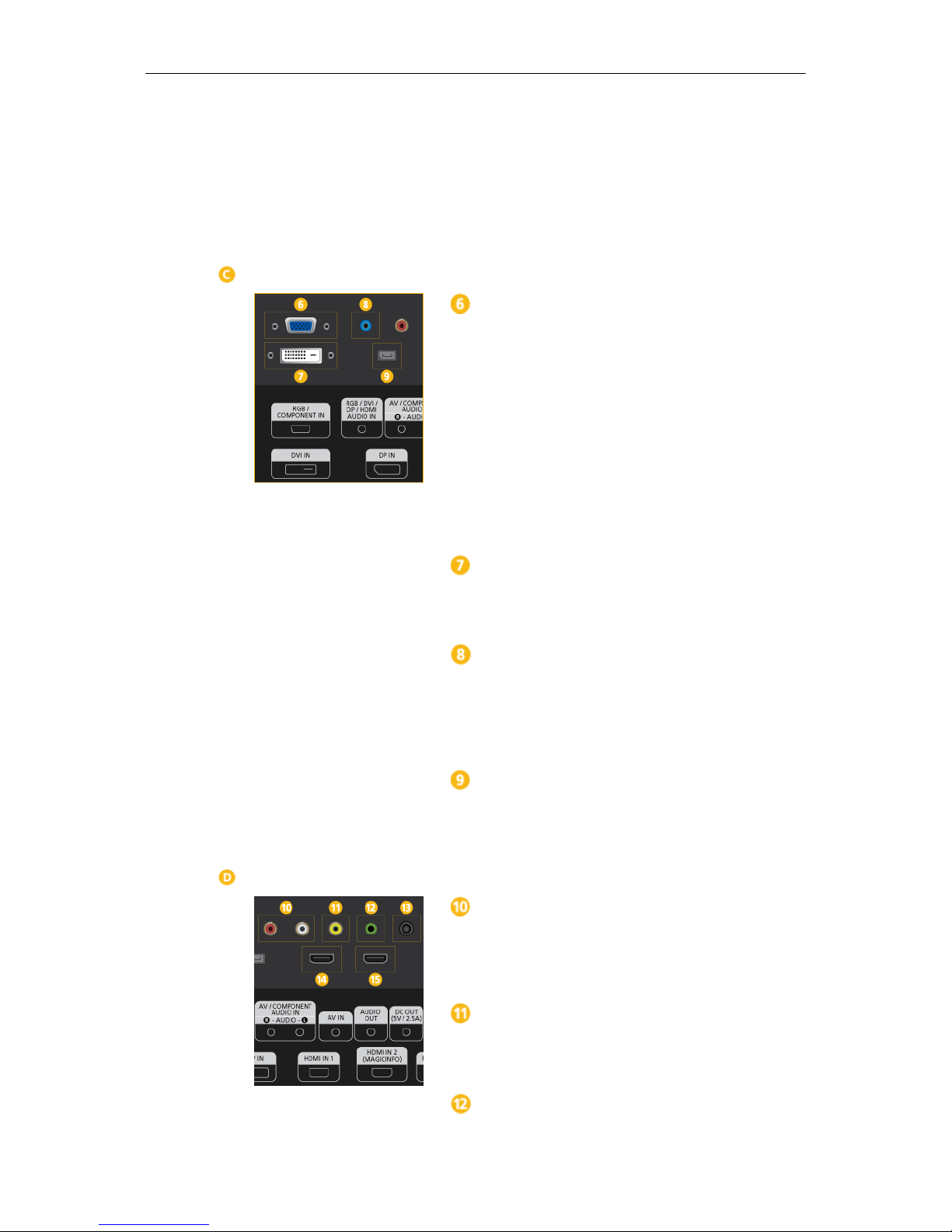

뒷면

참고

케이블 연결에 대한 자세한 내용은 "제품 연결 및 사용" 부분을 참고하세요. 제품 뒷면의 형

상은 구입한 제품에 따라 약간씩 다를 수 있습니다.

POWER S/W ON [ I ] / OFF

화면의 전원을 켜고 끌 때 누릅니다.

POWER

전원선으로 제품의

[

POWER]단자와 연결한

후 콘센트에 꽂아 사용하세요.

IR OUT/IN

리모컨 신호 입력 단자/신호를 Loopout 을 통

해 내보내는 출력단자

AMBIENT SENSOR IN

외장센서보드의 전원 공급을 하거나 조도센

서신호의 입력단자

DVI OUT (LOOPOUT)

•DVI, DVI-HDMI 케이블로 다른 디스플레

이와 연결하세요.

•DVI, DVI-HDMI 케이블로 제품의

[

DVI

OUT (LOOPOUT)] 과 다른 디스플레이의

[

DVI IN], [HDMI IN] 단자를 연결하세요.

•HDMI,네트워크 신호를

[

DVIOUT(LOOP-

OUT)] 단자를 통해 두번째 디스플레이

(DVI IN 단자 제공 제품)에 보여집니다.

참고

•Loopout 은 메인 디스플레이 화면을 복제

하는 기능입니다. 첫번째 디스플레이

제품 설명

[

DVI OUT] 과 두번째 디스플레이

[

DVI

IN] 또는

[

HDMI] 단자를 연결하세요.

•DVI-Loopout 은 50대까지 연결 할 수 있습

니다.(DVI 케이블 2m) 입력해상도 Full HD

까지 지원 가능합니다. 입력 소스는 DVI

IN, HDMI IN 1, HDMI IN 2(MagicInfo) 지원

가능합니다.

RGB/COMPONENT IN (PC/COMPONENT

입력단자)

•D-Sub 케이블로 제품의

[

RGB/COMPO-

NENT IN] 단자와 PC 의RGB 단자를 연결

하세요.

•RGB-컴포넌트 케이블로 제품의

[

RGB/

COMPONENT IN] 단자와 외부기기의

COMPONENT 단자와 연결하세요.

•RGB-BNC 케이블로 제품의

[

RGB/COM-

PONENT IN] 단자와 PC 의BNC 단자를 연

결하세요.

DVI IN (PC

입력단자)

DVI 케이블로 제품의

[

DVI IN] 단자와 PC 의

DVI 단자를 연결하세요.

RGB/DVI/DP/HDMIAUDIOIN(PC/DVI/DP/

HDMI

오디오 연결 단자(입력))

소리 연결선으로 제품의

[

RGB/DVI/DP/HDMI

AUDIO IN] 단자와 PC 의 사운드 카드 출력 단

자를 연결하세요.

DP IN

DisplayPort 신호 입력단자 DP 케이블로 제품

의

[

DP IN] 단자와 다른 디스플레이의 DP IN

단자를 연결하세요.

AV/COMPONENT AUDIO IN [L-AUDIO-R]

음향케이블로 제품의

[

AV/COMPONENT AU-

DIO IN [L- AUDIO- R]] 단자와 외부 기기의 음

향 출력 단자를 연결하세요.

AV IN

영상케이블로 제품의

[

AV IN] 단자와 외부기

기의 영상 출력 단자를 연결하세요.

AUDIO OUT

제품 설명

헤드폰/ 외부스피커 출력단자입니다.

DC OUT

[DC-OUT] 단자는 반드시 삼성에서 지정한TV

튜너 박스[SBB_DTC/ZA]에만 연결하여 사용

하세요.

그렇지 않을 경우 제품에 영향을 줄 수

있습니다.

HDMI IN 1

•HDMI 케이블로 제품의

[

HDMI IN 1] 단자

와 디지털 기기 또는HDMI 단자가 있는 컴

퓨터의 HDMI 출력 단자를 연결하세요.

•HDMI 1.3 까지 지원합니다.

참고

[HDMI IN 1] 단자에는 일반 외부기기(DVD,

캠코더등)와 TV 셋톱박스를 연결하여 사용할

수 있습니다.

HDMI IN 2 (MAGICINFO)

•HDMI 케이블로 제품의

[

HDMI IN 2 (MAG-

ICINFO)] 단자와 디지털 기기 또는 HDMI

단자가 있는 컴퓨터의 HDMI 출력 단자를

연결하세요.

•HDMI 1.3 까지 지원합니다.

참고

매직인포를 사용하려면 반드시

[

HDMI IN 2

(MAGICINFO)] 단자에 연결하세요.

RJ 45 MDC (MDC

입출력 단자)

MDC(Multiple Display Control) 프로그램 입력/

출력 단자

LAN 케이블로 제품의

[

RJ45 MDC] 단자와PC

의LAN 단자를 연결하세요. PC 에MDC 프로

그램을 설치하여 사용 할수 있습니다.

참고

화면 조정 메뉴의 다중 모니터 조정의 MDC

연결을 RJ45 MDC 로 선택하세요.

RS232COUT/IN (RS232C

시리얼 입력/출력

단자)

제품 설명

MDC(Multiple Display Control) 프로그램 입력/

출력 단자

Serial cable(Cross type)로 제품의

[

RS232C] 단

자와 PC 의RS232C 단자를 연결하세요. PC

에MDC 프로그램을 설치하여 사용 할수 있습

니다.

참고

화면 조정 메뉴의 다중 모니터 조정의 MDC

연결을 RS232C MDC 로 선택하세요.

RGB OUT

MagicInfo 영상 출력 단자입니다.

참고

460UTn-2, 460UTn-B 모델만 지원하는 단자입

니다.

MAGICINFO OUT

MagicInfo 의HDMI 신호 출력단자로써,

[

HDMI IN 2(MAGICINFO)]단자와 HDMI 케이

블로 연결하여 사용할 수 있습니다.

LAN (LAN

연결 단자)

LAN케이블을 연결하여,MagicInfo 모드시 인

터넷 접속 또는 네트워크를 사용할 수 있습니

다.

참고

460UTn-2, 460UTn-B 모델만 지원하는 단자입

니다.

USB (USB

연결 단자)

키보드/마우스, 이동식 저장 장치

참고

460UTn-2, 460UTn-B 모델만 지원하는 단자입

니다.

제품 설명

도난 방지용 잠금장치

도난 방지용 잠금 장치는 공공장소에서도 안

심하고 사용할 수 있도록 하는 장치입니다. 잠

금 장치의 모양과 잠금 방식은 제조회사별로

다를 수 있으므로, 자세한 사항은 잠금 장치에

동봉된 사용설명서를 참조하세요.

도난 방지용 잠금 장치를 하려면

1. 도난 방지용 잠금 장치 케이블을 책상이

나 무거운 물체에 고정하세요.

2. 잠금장치 케이블의 한쪽 고리 사이로 잠

금장치가 달린 케이블 끝을 밀어 넣으세

요.

3. 잠금장치를 제품 뒷면에 있는 도난 방지

용 잠금장치 홈( )에 꽂으세요.

4. 잠금장치( )를 잠그세요.

참고

•도난 방지용 잠금장치는 별매품 입니다.

•정확한 사용법은 잠금장치와 함께 제공된

사용설명서를 참고하세요.

•잠금 장치는 전자제품 전문매장이나 인터

넷에서 구입하세요.

참고

케이블 연결에 대한 자세한 내용은 제품 연결 및 사용 항목을 참고하세요.

리모컨

참고

리모컨이 동작되는 같은 공간 안에서 본 제품과 함께 다른TV 를 사용시에는 리모컨 코드(주

파수)의 간접 현상으로 오동작을 유발할 수 있습니다.

제품 설명

POWER

OFF

숫자 버튼

DEL / GUIDE 버튼

+ VOL -

SOURCE

D.MENU

TOOLS

상하좌우 조정 버튼

INFO

PC/DVI/HDMI/DP 선택 버튼

TTX/MIX

MTS/DUAL

ENTER/PRE-CH

MUTE

CH/P

RETURN

EXIT

MagicInfo

POWER 제품의 전원을 켜고 끌 때 누릅니다.

Off 화면을 끌 때 누릅니다.

숫자 버튼 화면 메뉴 조정에서 비밀번호를 입력하거나MagicInfo 사용

시 이용됩니다.

DEL / GUIDE 버튼 "-" 버튼은 DTV 에서만 동작하며 DTV 에서 MMS(다중채

널) 선택시 사용하는 버튼입니다.

프로그램 가이드를 보여줍니다.

- 이 제품에서는 지원하지 않는 버튼입니다.

+ VOL - 음량을 조절합니다.

SOURCE 연결된 외부 입력이나 MagicInfo 모드를 선택할 때 사용하

세요.

D.MENU DTV 모드를 선택할 때 사용합니다.

- 이 제품에서는 지원하지 않는 버튼입니다.

제품 설명
