Rollei Beta 180 Manuel utilisateur
Rock Solid Stative
Beta und Gamma 180
aus Carbon bzw. Aluminium
Bedienungsanleitung | User manual
in German | English | French | Spanish | Italian |
Portuguese | Chinese (traditional and simplified)
www.rollei.com
Bedienungsanleitung..........4
User manual .................8
Manuel d‘utilisation..........12
Instrucciones de uso..........16
Istruzioni di utilizzo ..........20
Manual de utilização .........24
用戶手冊 ...................28
用户手册 ...................32
Rock Solid Tripods
Beta and Gamma 180
Carbon or Aluminium
www.rollei.com
33
4Bedienungsanleitung für professionelles Stativ
mit dreh- und schwenkbarer Mittelsäule
1/4“ und 3/8“ Stativschraube
für Kamera oder Stativkopf
Um die Stativschraube zu wechseln, lösen Sie mit
dem 3mm Inbusschlüssel die Schraube unterhalb der
Basisplatte (A). Schrauben Sie dann die Basisplatte
ab (B) und drehen die Gewindeschraube um (C). Eine
Umdrehung der Schraube genügt, um die Basisplatte
zu lösen.
A
B
C
3 mm
4 mm
1
3
2
8
7
9
10
12
13
14
11
4
5
6
15
DEUTSCH
5
Anti-Rutsch Basisplatte
Herausziehen
Vor dem Zusammenklappen die Mittelsäue auf die Markierung ausrichten
Beinwinkelarretierung
Schaumstoffgriff
Ausziehbarer Ballasthaken zum Anbringen eines Gegengewichtes
Arretierung der Schnellverschlüsse: Sollten die Klemmverschlüsse durch
häufigen Gebrauch locker werden, können diese mit einem Inbusschlüssel
nachgezogen werden.
Achtung: Drehen Sie die Arretierungsschraube nicht mehr als 45°. Sie kön-
nen sonst die Klemmverschlüsse oder das Stativbein beschädigen! Dadurch
erlischt der Garantieanspruch!
Konterschrauben zum sicheren Fixieren
Y-förmige Mittelsäule
Feststellknopf
Sollten sich die Schrauben lösen, nutzen Sie zwei 4 mm Inbusschlüssel, um
diese wieder festzuziehen.
Schnellverschluss
Bein ausziehen
Aufgedruckte Skalierung: Einfach einstellbare Beinlänge
Gummifuß mit integrierten Spikes: Der universelle Gummifuß ist ideal
für einen stabilen Kontakt zum Untergrund. Die Spikes sind für den Gebrauch
auf feuchtem oder weichem Boden entwickelt.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
2
Achtung: Bitte verschließen Sie
den Feststellknopf für die Schwenk-
funktion, wenn Sie diese nicht nutzen.
Dadurch bleibt die Mittelsäule in der
richtigen Position und verkratzt nicht.
1
2
1
2Feststellknopf für Schwenkfunktion
Mittelsäulen Feststellknopf
FALSCH! RICHTIG!
Drücken Sie den Schnellverschluss
herunter, um den Winkel jedes Beines
individuell zu verstellen:
Hoch Mittel Niedrig
6
Um das Stativ in der niedrigsten Position zu verwenden, nutzen Sie die kurze
Mittelsäule. Sie bietet 360 ° horizontale und 180° vertikale Einstellungen.
Mittelsäulen-Feststellknopf
Feststellknopf für Schwenkfuntkion
Feststellknopf für Panoramafunktion
Kurze Mittelsäule für niedrigste Positionierung
Um die Mittelsäule zu wechseln, lösen Sie mit dem 3 mm Inbusschlüssel die
Schraube unterhalb der Basisplatte (A). Eine Umdrehung der Schraube genügt, um
die Platte zu lösen. Schrauben Sie dann die Basisplatte (B) sowie den Ballasthaken
ab. Entfernen Sie die Standard-Mittelsäule und ersetzen diese durch die kurze
Mittelsäule. Schrauben Sie anschließend die Basisplatte wieder an. Bitte beachten
Sie, dass die kurze Mittelsäule am unteren Ende eine Sicherung hat. Wenn Sie die
kurze Mittelsäule wieder entnehmen wollen, drehen Sie den Sicherheitsverschluss
so, dass die Mittelsäule herausgenommen werden kann.
1
2
3
Niedrige
Positionierung
Automatischer Sicherheitsverschluss
Setzen Sie die kurze Mittelsäule ein und drehen Sie den automatischen Sicher-
heitsverschluss um 120° gegen den Uhrzeigersinn. Der Sicherheitsverschluss
verhindert ein versehentliches Herausfallen der kurzen Mittelsäule. Wenn Sie den
Sicherheitsverschluss erneut gegen den Uhrzeigersinn um 120° drehen, dann
können Sie die kurze Mittelsäule wieder herausnehmen.
Drehen
Herausnehmen
oder einsetzen
Automatischer
Sicherheitsverschluss
A
B
1
2
3
1 2
3
360°
180°
1
2
3
DEUTSCH
7
Horizontale Positionierung der Mittelsäule
Achten Sie auf den Schwenkpunkt, um ein Umkippen des Statives zu verhindern.
Hohe
Positionierung
Mittlere
Positionierung
3-Wege Mittelsäule mit Fixierung
Die Mittelsäule kann für Natur- oder Makroaufnahmen
horizontal, vertikal oder über Kopf verwendet werden.
Sie erlaubt 360° horizontale und 180° vertikale Einstel-
lungen. Die Mittelsäule kann schnell und einfach mit
dem Festellknopf positioniert werden.
Hinweis:
Um mögliche Schäden an der Fotoausrüstung durch ein Umkippen des Statives zu
vermeiden, sollte bei Aufnahmen mit seitlich ausgeklappter Mittelsäule immer ein
passendes Gegengewicht an dem Stativ befestigt werden.
Feststellknopf
360°
180°
8
A
B
C
3 mm
4 mm
1
3
2
8
7
9
10
12
13
14
11
4
5
6
15
1/4“ & 3/8“ screws for camera or tripod head
To change the tripod screw, use the 3mm allen wrench
to loosen the screw under the platform (A). Then
unscrew the platform (B) and reverse the tripod screw
(C). Loosenig the screw by one turn is enought to
remove the platform.
User Guide for Professional Universal Tripod with Built-In
3-Way Center Column
ENGLISH
9
1
2
3
1
2
1
2
1
2
11
8
9
10
15
14
13
12
7
6
5
4
3-WAY LOCK
Center Column Lock
CORRECT!Wrong!
Attention: Please lock the 3-Way
lock if the 3-way function as lateral arm
is not used. Therefore the center column
will keep the right position and won‘t
get scratched.
High Medium Low

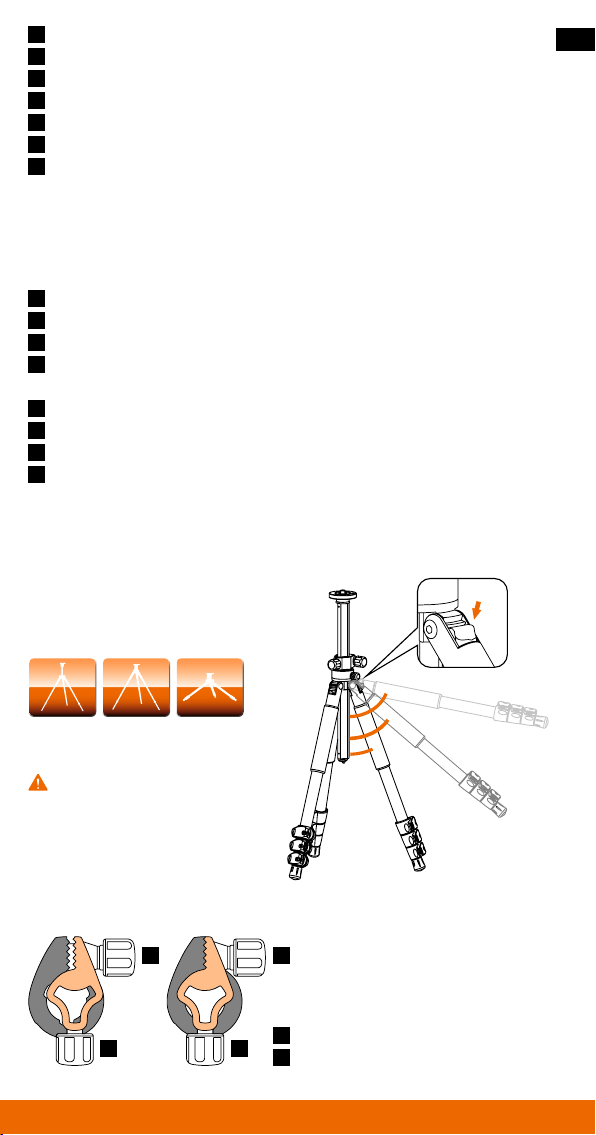

Push the leg angle adjustment knob
to set different angles individually on
every leg:
Non-slip platform
Pull out
Before the tripod will be folded, Align the center column to the mark shown
on the shoulder.
Leg angle adjustement
Foam hand grip
Hook for counter weight
Adjustment for quick lock: If the quick lock loosens after prologed use,
use the allen wrench to tighten.
Attention: Do not tighten the screws more than 45 degree. Otherwise the
quick locks or the tripod leg can be damaged. The the warranty expires!
Anti-twist screws for secure fixing
Y-tube center column
Locking knob
Use the two 4 mm allen wrenches to tighten the screws if they loosen.
Quick locking system
Pull out the leg
Printed scale: Easy to set up leg tube length
Rubber feet with integrated Spikes: The universal rubber foot is ideal
for every ground that needs a stable stand. The spikes are designed to be used
in a wet or soft soil
10
1
2
3
A
B
1
2
1 2
3
360°
180°
1
2
3
3
Low
Position
To use the tripod in the lowest position please use the short center column. It
provides 360 degrees horizontal and 180 degrees vertical adjustments.
Center column locking knob
Tilt locking knob
Pan locking knob
Short center column for lowest position
To change the center colum, loosen the screw below the platform by using the
3mm allen wrench (A). One turn is enough to loosen the platform. Then unscrew
the platform (B) as well as the hook at the bottom of the center column. Remove
the standard center column and insert the short one. Afterwards screw on the
platform again. Please note that the short center column has a safety lock at the
bottom. If you want to take out the short center column you need to bring the
safety lock into a position that the center column can be removed.
ENGLISH
Auto Safety Lock
Insert the auto safety lock to the slot of tripod, rotate the short center column
anticlockwise to 120 degrees, push the short center column to the slot of tripod.
The auto safety lock will lock automatically and prevent the short center column
for accidently fall off. Rotate the auto safety lock anticlockwise to 120 degrees
then pull out the short center column.
Rotate the lock
Take out or insert
Auto Safety Lock
