Frequenza - Frequency - Fréquence - Frequenz - Frequencia : 10 - 30 MHz
Alimentazione - Supply - Alimentation - versorgungsspannung - Alimentación : 230 Vca ± 10 %
Assorbimento - Input energy - Courant - Stromaufnahme - Consumo : 1,6 A
Potenza d'ingresso - Input power - Puissance d'entrée - Eingangsleistung -
Potencia de entrada : 1 - 10 W AM - FM
: 2 - 20 W SSB - CW
Potenza d'uscita RF - Output power - Puissance de sortie - Ausgangsleistung -
Potencia de salida : 80 - 120 W AM - FM
:160 - 240 W SSB - CW
ROS ingresso - Input SWR - TOS d'entrée - SWR betrieb bis - ROE de entrada : 1.1/1.5
Funzionamento - Mode - Functionnement - Funktionen - Modos de emisión : AM FM SSB CW
Preamplificatore d'antenna - Antenna preamplifier : -10 - +26 dB
Fusibile di rete - Fuse on the net : 2 A
IDescrizione
L'amplificatore lineare KLV 250 è appositamente studiato per chi ha la necessità di
avere una elevata potenza per effettuare collegamenti a lunga e lunghissima distanza, al suo
interno comprende un efficiente preamplificatore d'antenna a FET che lavorando tramite
medie frequenze assicura un ottimo livello di preamplificazione senza dar luogo a fastidiose
intermodulazioni,l'ampiaescursionedellaregolazionedellivellodipreamplificazionene
permette l'utilizzo anche come attenuatore nel caso di segnali troppo forti.

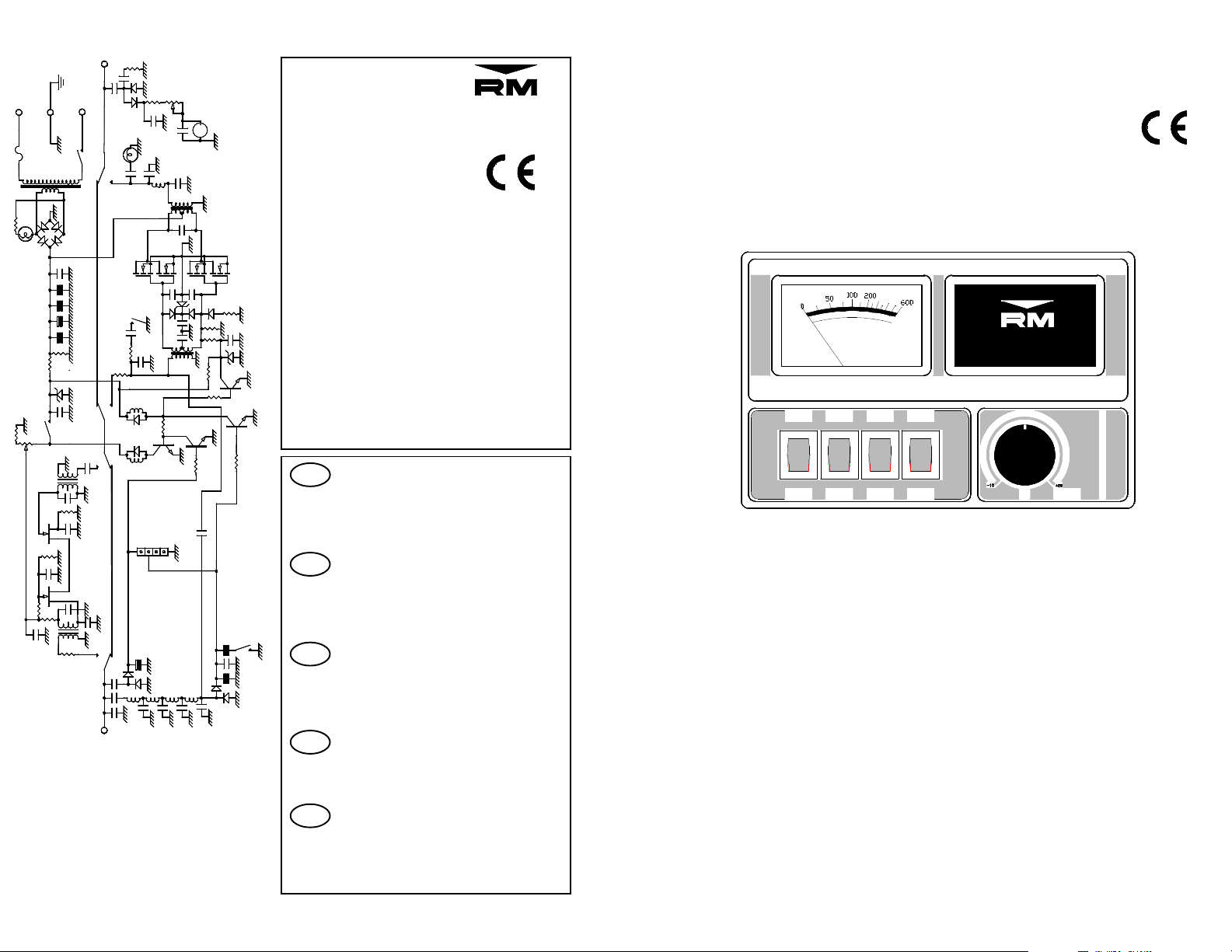

INSTALLAZIONE
Dopo aver tolto l'amplificatore dal suo imballo ed aver controllato che non abbia subito
danni durante il trasporto, collegare, con una prolunga di RG58 lunga circa 90 cm.,il
ricetrasmettitore al connettore SO239 siglato con RTX e l'antenna al connettore ANT posti
entrambi sul lato posteriore dell'amplificatore, assicurarsi che l'interrutore di rete (1) sia in
posizione OFF, collegare il cavo di rete ad una presa evitando di interporre riduzioni .
Posizionaresemprel'amplificatoreinmodo dapoteraccedere confacilitàa tuttiicomandi
avendo cura di lasciare spazio intorno ad esso per permettere una buona ventilazione e, in
particolar modo, assicurarsi che nulla possa ostruire le griglie di areazione.
Accenderel'amplificatore tramite l'apposito interrutore(1),posizioneON,eposizionare
i comandi come è necessario considerando che:
il selettore della potenza d'uscita (2) regola il livello di amplificazione del lineare ed è
quindi possibile selezionare due livelli di potenza .
la regolazione della sensibilità del preamplificatore (5) può, quando il pre è inserito
tramitel'interruttore4,regolareillivellodiamplificazionedelsegnalein ricezione tra circa -10
dB e circa +26 dB, la posizione ottimale è dove la ricezione è più nitida.
l'interrutore4inserisce (posizione Pre. ON) odisinserisce(posizioneOFF) il preampli-
ficatore d'antenna.
la posizione dell'interrutore 3dipende dal modo di trasmissione, trasmettendo in AM
o FM usare la posizione AM, se si trasmette in SSB o CW usare la posizione SSB
l'interrutore 1, come già visto, permette l'accensione generale.
Quando l'amplificatore è in funzione si può leggere la potenza d'uscita sul Wattmetro
(6) ed il marchio (7) si illumina seguendo anche la modulazione del segnale.
ATTENZIONE!!!
Disinseriresempre la spinadirete prima diaprirel'amplificatore per qualsiasioperazione
(sostituzione fusibile ecc.). Per qualsiasi problema si consiglia di rivolgersi sempre a tecnici
SPECIFICIdel settore.
Per evitare surriscaldamenti, che danneggerebbero i transistor finali, usare antenne e
cavi che sopportino una potenza di almeno 500 W con ROS non superiore a 1.5 alla massima
potenza.
Usare l'amplificatore solo per collegamenti a lunga distanza evitando di rimanere in
trasmissione per più di 5 minuti consecutivi senza intervalli ragionevoli per permettere il
raffreddamento dei transistor finali.
Garanzia mesi 24 dalla data dello scontrino o ricevuta
Siricordachel'utilizzodegliamplificatorilineari è regolato da leggi specifiche e quindi
se ne consiglia la visione prima dell'utilizzo e comunque la ditta costruttrice declina ogni
responsabilità derivata da un non corretto uso rispetto le norme vigenti.
Lanon osservanza delleistruzionisopra scritte annullaogni forma digaranzia che comunque
non include le parti estetiche lo strumento e i MOSFET finali.
G Description
TheKLV 250 linear amplifier has been studied for who needs high power to effect long
and very long distance connections.
Inside you can find a FET antenna preamplifier, that working in medium frequencies
assuresanexcellentpreamplification.Thewideexcursionoftheadjustmentofthepreamplification
level enables its use also as tone down in case of too high signals.
INSTALLATION
After taking the linear amplifier off its package and after checking it hasn't borne any
damageduringthetransport,withaRG58extensionabout90cm.long,connectthetransceiver
to the SO 239 connector RTX and the antenna to the ANT connector both placed on the back
side of the linear amplifier, be sure that the grid switch (1) is in off, connect the grid cable to
a plug avoiding reductions .
Alwaysmovethelinearamplifierinsuchawaytobeabletoeasilyuseallthecommands
payingattentioninleavingroomaroundittoenableagoodventilation and, particularly, be sure
nothing can obstruct the aeration grids.
Switch the amplifier on by the switch 1 in ON and move the commands as it is needed
considering:
The output power selector (2) adjusts the amplification level of the linear amplifier, so
it is possible to select two power levels .
The switch 4inserts (ON) or disinserts (Pre. OFF) the antenna preamplifier. When the
preamplifieris on,theadjustment ofthepreamplifier sensibilitycanadjusttheamplification level
of the signal about -10 dB and +26 dB, the best position being where reception is the clearest.
The position of the switch 3 depends on the transmission mode; trasmitting in AM or
FM use the AM position, trasmitting in SSB or CW use SSB.
The switch 1, as already seen, inserts the device.
When the amplifier is on you can read the output power on the wattmeter (6) and the
trade mark (7) lightens following the modulation of the signal.
ATTENTION !!!!
Always disinsert the grid plug before opening the amplifier for any operation (fuse
replacement etc. ) however we always advise to apply to specialized technicians of the sector.
To avoid heatings, that would damage the final transistors, use antennas an cables
bearing at least 500 W power with SWR not exceeding 1,5 at the maximun power.
Only use the amplifier for long distance connections avoiding to transmit for more than
5 consecutive minutes without reasonable breaks to cool the final transistors.
Not observing the above instructions, any form of warranty will be cancelled however
it doesn't include the outside parts and the final transistors.
24 monthes warranty, from date of receipt.
Any warranty is cancelled if the above instructions are not observed.
Final MOSFETs, meter and esthetical parts are not included in the warranty.
Rememberthat the usage oflinear amplifier isruled by specific laws,so we advicetheir
visionbefore using,however the producer firm decline any responsibility due toa notcorrect
use respect the regolation.
