RIKA DOMO AH Manuel utilisateur
DOMO
Konvektionsdeckel AH / RAO
2
Zeichenerklärung
...wichtiger
Hinweis #8
...Sechskant #8
#2,5
...Innensechskant
#2,5
#25
...Sechsrund T25
...praktischer
Tipp Eisensäge ...per Hand
Hinweis
Bei allen Umbautätigkeiten sollten Sie besonders auf Ihre Finger bzw. alle
Verkleidungsteile und Ofenanbauteile achten. Wählen Sie weiche Unterlagen,
damit Sie Ihre Wohnraumeinrichtung bzw. die Ofenverkleidungsteile nicht
beschädigen.
Hinweis
Manipulationen am Gerät nur dann vornehmen, wenn der Netzstecker des
Ofens aus der Steckdose gezogen und der Ofen vollständig abgekühlt ist.

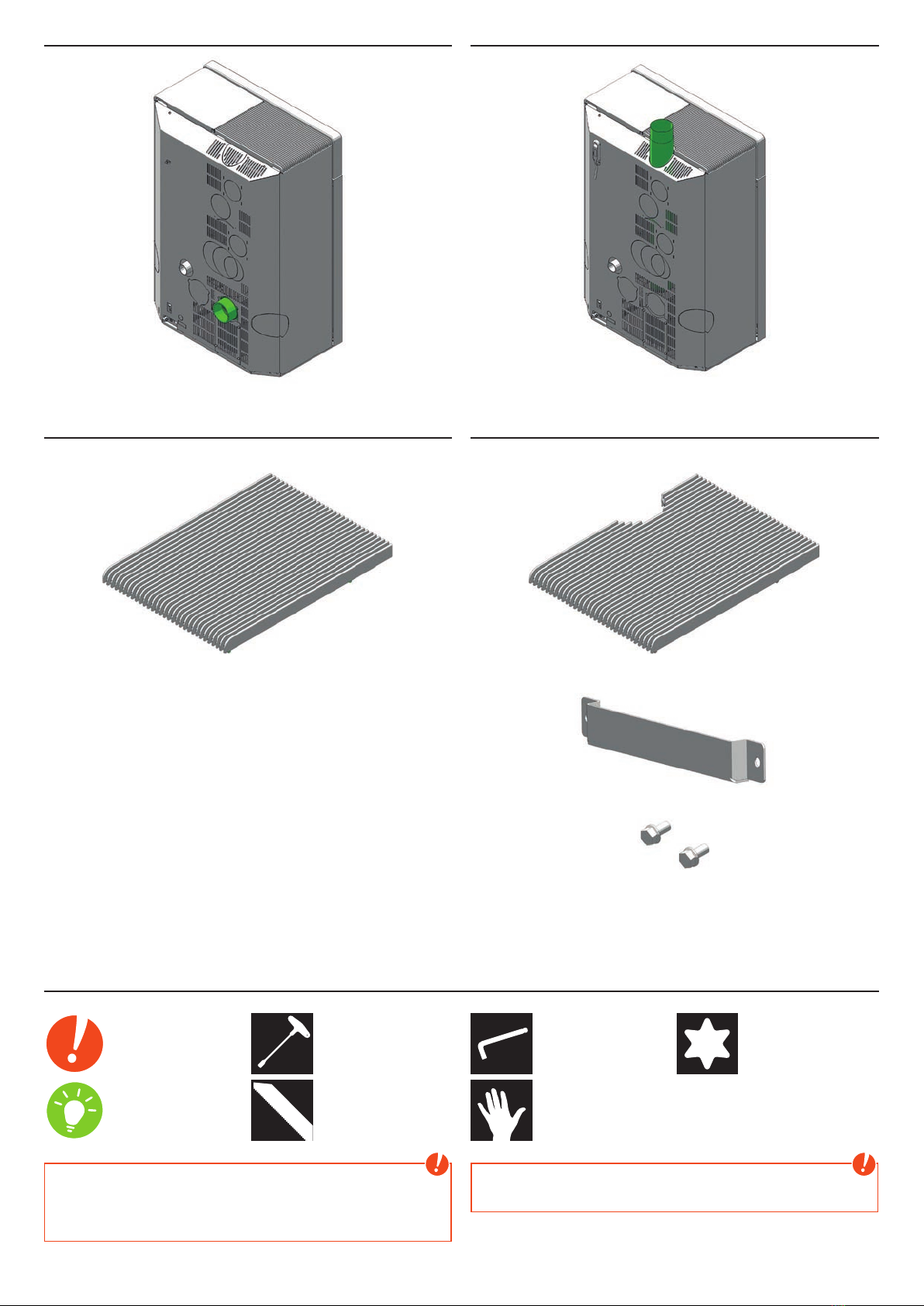

Version Anschluss hinten - AH
Lieferumfang E15630
B17414 Konvektionsdeckel komplett AH
Version Anschluss oben - RAO
Lieferumfang E15631
B17523 Konvektionsdeckel komplett RAO
Z36002 Kabelabdeckung
2 x Duo Taptite schwarz
1 x Aufkleber „Achtung Kabel!“
|3
DE
2
Montage / Demontage Konvektionsdeckel
AH / RAO
Achten Sie vor dem Aufsetzen des Konvektionsdeckels darauf, dass die
4 Gewindestifte (grün markiert) bündig abschließen.
Den Konvektionsdeckel danach vorsichtig in die dafür vorgesehenen
Ausnehmungen setzen und mit der Hand nach unten drücken bis der Deckel
einrastet.
Zum Entfernen des Konvektionsdeckels die 4 Gewindestifte (markiert) im
Uhrzeigersinn drehen, der Deckel hebt sich ab. Danach den Konvektionsdeckel
vorsichtig nach oben abnehmen.
Umrüsten auf Rauchrohranschluss oben
Lösen Sie die 4 Sechsrund-Schrauben an der Rückwand. Die Rückwand kippt
nach hinten, Sie können Sie dann nach oben abheben. Schneiden Sie die
Rückwand entlang der markierten Perforierung mit einer Eisensäge aus.
Schneiden Sie den Stützrahmen entlang der markierten Perforierung aus.
Tauschen Sie den Rauchgasstutzen und die obere Abdeckplatte gegeneinander
aus.
Setzen Sie das Rauchrohr auf den Rauchgasstutzen. Achten Sie auf eine dichte
Ausführung!
Führen Sie das Flammfühlerkabel außerhalb der Rückwand am senkrechten
Rauchrohr vorbei und montieren Sie die Kabelabdeckung.
Hinweis
Das Flammfühlerkabel darf nicht am senkrechten Rauchrohr anliegen.
Unsachgemäße Montage kann Ihren Ofen beschädigen und führt zu
Garantieverlust.
Bringen Sie den Aufkleber „Achtung Kabel“ gut sichtbar links neben der
Kabelabdeckung an.
Montieren Sie die Rückwand und den Konvektionsdeckel wie vorher beschrieben.
#2,5
#2,5
#25
#8
#8
#8
Technische und optische Änderungen, sowie Satz- und Druckfehler vorbehalten
© 2015 | RIKA Innovative Ofentechnik GmbH
RIKA Innovative Ofentechnik GmbH
4563 Micheldorf /Austria, Müllerviertel 20
Telefon: +43 7582 686 -41, Fax-DW: 43
E-Mail: [email protected]
RIKA.AT
Z36178_Montage_Domo_RAO_AH | 27.03.2015
DOMO
Couvercle AH / RAO
6
Explication des symboles
...Information
importante #8
...Hexagone #8
#2,5
...Clef pour vis à
6 pans creux #2,5
#25
...Clef pour vis-
étoile T25
...Conseil
pratique ...Scie à métaux ...par la main
Attention
Faites particulièrement attention à vos doigts ainsi qu’aux différentes parties
du revêtement et aux modules du poêle pendant ces opérations. Placez les
composants sur une surface douce pour éviter les éraflures.
Attention
N’effectuez aucune manipulation sur l’appareil tant qu’il est branché.
Version raccordement en arrière - AH
Contenu de la livraison E15630
B17414 Couvercle de convection complet AH
Version raccordement vers le haut - RAO
Contenu de la livraison E15631
B17523 Couvercle de convection complet RAO
Z36002 Cache câble
2 x Duo Taptite
1 x Autocollant „Attention au câble!“
|7
FR
6

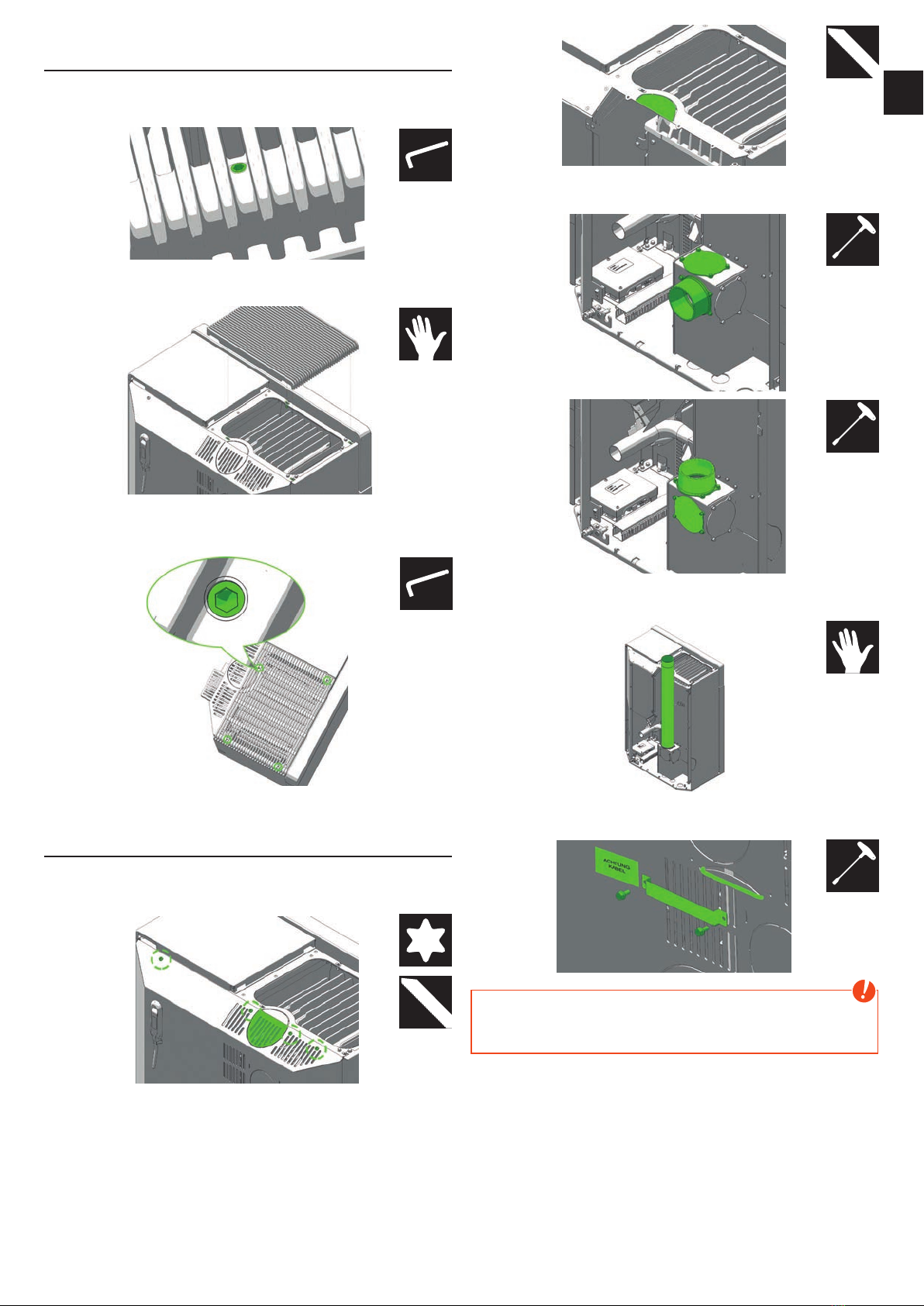

Montage / Démontage couvercle de convection
AH / RAO
Avant de poser le couvercle de convection, faites attention à ce que la surface
des pierres soient parfaitement alignées au moyen des 4 vis 6 pans creux
(identifiées en vert).
Ensuite, positionnez le couvercle de convection dans les ergots correspondants,
et appuyez dessus à la main, jusqu’à ce que le couvercle s’enclenche.
Pour ôter le couvercle de convection, tourner les 4 vis 6 pans creux (repérées
sur le schéma) dans le sens des aiguilles d’une montre. Le couvercle se soulève.
Retirer ensuite le couvercle en le soulevant avec précaution.
Adaptation du raccordement du tuyau de fumée du
arrière sur le raccordement en haut
Enlevez la paroi arrière en dévissant les 4 vis. Inclinez la paroi à l‘arrière et la
soulevez vers le haut. Découpez l‘entaille ronde prédécoupée (selon marquage)
dans la paroi arrière avec une scie à métaux.
Découpez l‘entaille ronde prédécoupée dans le châssis du poêle (scie à métaux).
Remplacez la tubulure des gaz de fumée par le couvercle de la boîte de fumée
en haut.
Mettez le tuyau de fumée sur la tubulure. Le raccordement au conduit doit être
réalisé de façon étanche.
Protégez de la chaleur le câble de la sonde de température de flammes, en le
positionnant dans la goulotte prévue à cet effet sur le panneau arrière.
Attention
Le câble du capteur de température de flammes ne doit pas toucher le tuyau
vertical d’évacuation des fumées. Un montage incorrect peut endommager
votre poêle, et entraîner une perte de la garantie.
Positionnez l’autocollant „Achtung Kabel“ („Attention au câble“) bien visible, à
gauche, près du cache câble.
Remontez la paroi arrière et le couvercle de convection comme décrit
auparavant.
#2,5
#2,5
#25
#8
#8
#8
Sous réserve de modifications techniques et visuelles et d´erreurs de composition et d´impression.
© 2015 | RIKA Innovative Ofentechnik GmbH
RIKA Innovative Ofentechnik GmbH
4563 Micheldorf / Austria, Müllerviertel 20
Telefon: +43 7582 686 - 41, Fax-DW: 43
E-Mail: [email protected]
RIKA.AT
Z36178_Montage_Domo_RAO_AH | 27.03.2015
DOMO
Coperchio AH / RAO
10
Spiegazione dei simboli
...Informazione
importante #8
...Esagonale #8
#2,5
...Vite a testa
esagonale cava
#2,5
#25
...Vite a stella
T25
...Consigli
pratici
...Seghetto per il
ferro ...manualmente
Attenzione
In occasione di tutti gli interventi occorre prestare particolare attenzione alle
dita ovv. a tutti gli elementi di rivestimento e ai componenti della stufa.
Scegliere basi di appoggio morbide in modo da non graffiare l’arredamento
della stanza ovv. gli elementi di rivestimento della stufa.
Attenzione
Eseguire lavori sulla stufa solo se la spina della stufa è stata tolta dalla presa
di corrente e la stufa è completamente raffreddata.
Versione raccordo posteriore - AH
Componenti E15630
B17414 Coperchio di convezione AH
Versione raccordo superiore - RAO
Componenti E15631
B17523 Coperchio di convezione RAO
Z36002 Cover dei cavi
2 x Duo Taptite
1 x Adesivo „Attenzione cavo!“
