Riello RS 70 VA Guide de démarrage rapide

Istruzioni per installazione, uso e manutenzione

Installation, use and maintenance instructions

Bruciatori in vena d’aria

Burners in air duct

Funzionamento bistadio progressivo o modulante

Progressive two-stage or modulating operation

2548578 (3) - 05/2010

CODICE - CODE MODELLO - MODEL

3092196 RS 70 VA

RS 100 VA

CODICE - CODE GRUPPO TESTA - HEAD ASSEMBLY

3092212 5/1000

3092213 6/750

OBSOLETE DOCUMENT

Replaced by code 20018757

³Il bruciatore è conforme ai requisiti essenziali delle seguenti Direttive:

– Direttiva Compatibilità Elettromagnetica 89/336/CEE - 2004/108/CE;

– Direttiva Bassa Tensione 73/23/CEE - 2006/95/CE;

– Direttiva Macchine 98/37/CEE;

– Direttiva Rendimenti 92/42/CEE.

e con la Norma tecnica EN 746-2 - Apparecchiature di Processo Termico Industriale.

³Il bruciatore risponde al grado di protezione IP 44 secondo EN 60529.

In alcune parti del manuale sono utilizzati i simboli:

ATTENZIONE = per azioni che richiedono particolare cautela ed adeguata preparazione.

VIETATO = per azioni che NON DEVONO essere assolutamente eseguite.

IDENTIFICAZIONE

La Targhetta d’identificazione di prodotto riporta il numero di matricola, il modello e i principali dati tecnico-prestazionali.

La manomissione, l'asportazione, la mancanza della Targhetta d’identificazione non permette la sicura identificazione

del prodotto e rende difficoltosa e/o pericolosa qualsiasi operazione di installazione e di manutenzione.

AVVERTENZE GENERALI

Al fine di garantire una combustione col minimo tasso di emissioni inquinanti, le dimensioni ed il tipo di camera di combustione

del generatore di calore, devono corrispondere a valori ben definiti.

È pertanto consigliato consultare il Servizio Tecnico di Assistenza prima di scegliere questo tipo di bruciatore per l’abbinamen-

to con una caldaia.

Il personale abilitato è quello avente i requisiti tecnico professionali indicati dalla legge 5 marzo 1990 n° 46. L’organizzazione

commerciale dispone di una capillare rete di agenzie e servizi tecnici il cui personale partecipa periodicamente a corsi di

istruzione e aggiornamento presso il Centro di Formazione aziendale.

Questo bruciatore deve essere destinato solamente all’uso per il quale è stato espressamente realizzato.

È esclusa qualsiasi responsabilità contrattuale ed extracontrattuale del costruttore per i danni causati a persone, animali e

cose da errori nella installazione e taratura del bruciatore, da un suo uso improprio, erroneo ed irragionevole, da inosservanza

del manuale d’istruzione dato a corredo del bruciatore stesso e dall’intervento di personale non abilitato.

INFORMAZIONI PER L’UTENTE

Nel caso si verificassero anomalie di accensione o di funzionamento, il bruciatore effettuerà un “arresto di sicurezza”,

identificato con la segnalazione rossa di blocco del bruciatore. Per ripristinare le condizioni di avviamento premere il pulsante

di sblocco. Nel momento in cui il bruciatore riparte, la luce rossa si spegne.

Tale operazione, può essere ripetuta un massimo di 3 volte. Il ripetersi di “arresti di sicurezza” impone l’intervento del

Servizio Tecnico di Assistenza.

REGOLE FONDAMENTALI DI SICUREZZA

³È vietato l’uso dell’apparecchio da parte di bambini o persone inesperte.

³È assolutamente vietato tappare con stracci, carte od altro le griglie di aspirazione o di di ssipazione e l'apertura di aera-

zione del locale dov'è installato l'apparecchio.

³È vietato qualsiasi tentativo di riparazione dell’apparecchio da parte di personale non autorizzato.

³È pericoloso tirare o torcere i cavi elettrici.

³È vietata qualsiasi operazione di pulizia prima di avere scollegato l’apparecchio dalla rete di alimentazione elettrica.

³Non effettuare pulizie del bruciatore né di sue parti con sostanze facilmente infiammabili (es. benzina, alcool, ecc.).

La pulizia della mantellatura deve essere fatta solamente con acqua saponata.

³Non appoggiare oggetti sul bruciatore.

³Non lasciare contenitori e sostanze infiammabili nel locale dov’è installato l’apparecchio.

INDICE

DATI TECNICI................................................................................ 2

Accessori (su richiesta): ................................................................. 3

Descrizione bruciatore.................................................................... 4

Imballo - peso - misure indicative................................................... 4

Ingombro - misure indicative .......................................................... 5

Corredo .......................................................................................... 5

Regolazioni..................................................................................... 5

Bruciatore pilota ............................................................................. 6

Caratteristica di funzionamento...................................................... 6

Fissaggio della struttura ventilante al gruppo testa ........................ 6

Esempi di montaggio...................................................................... 6

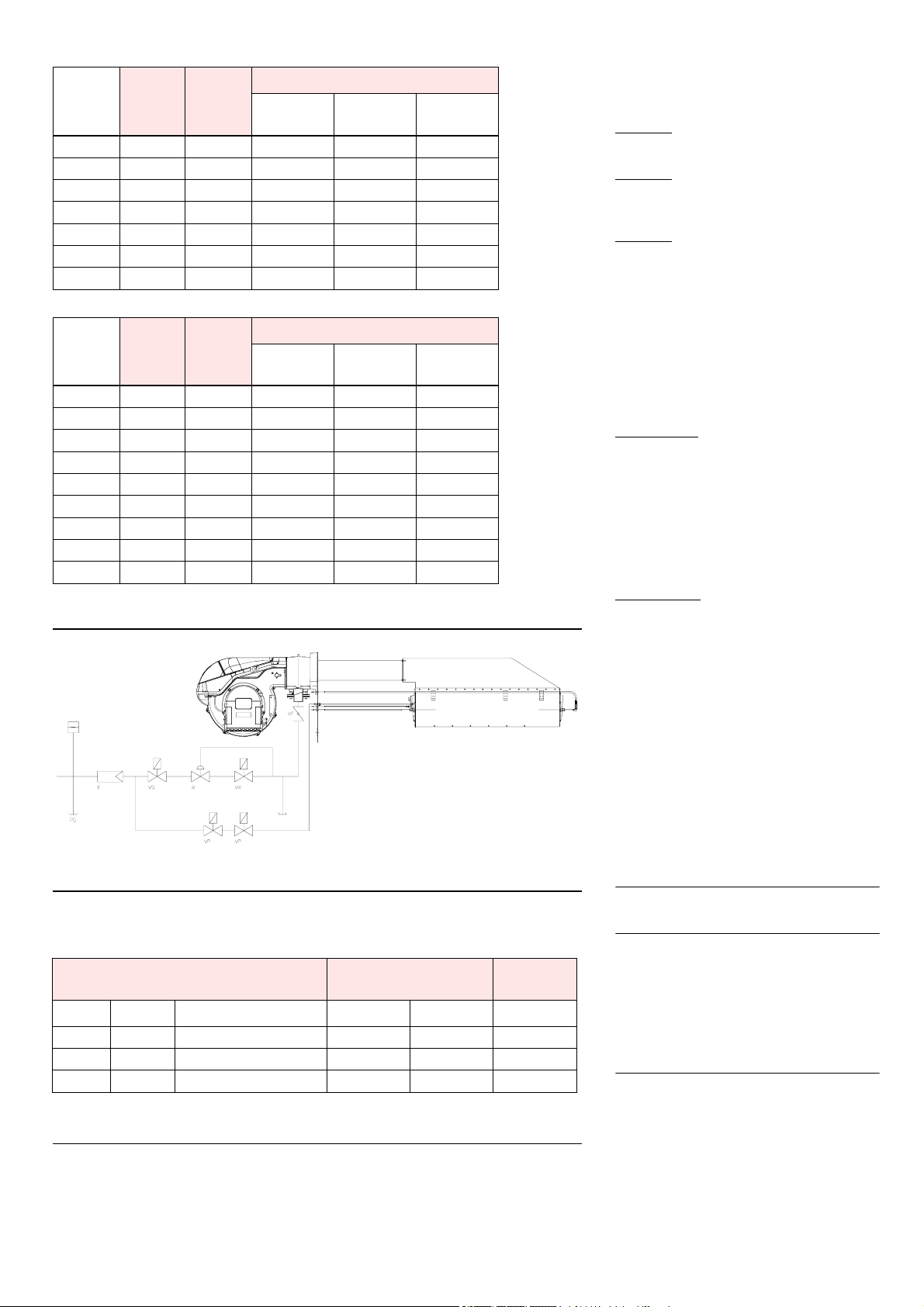

Pressione gas................................................................................. 7

Linea alimentazione gas................................................................. 7

Rampa gas..................................................................................... 7

Legenda ......................................................................................... 7

Regolazioni prima dell'accensione ................................................. 8

Servomotore................................................................................... 8

Avviamento bruciatore.................................................................... 8

Accensione bruciatore.................................................................... 8

Regolazione bruciatore .................................................................. 9

1 - Potenza all’accensione ............................................................. 9

2 - Potenza massima...................................................................... 9

3 - Pressostato aria ...................................................................... 10

4 - Pressostato gas di minima ...................................................... 10

Controllo presenza fiamma .......................................................... 10

FUNZIONAMENTO BRUCIATORE............................................. 11

Controlli finali (con bruciatore funzionante) .................................. 12

Manutenzione............................................................................... 12

APPENDICE ................................................................................ 14

Collegamenti elettrici.................................................................... 14

Taratura relè termico .................................................................... 14

Schema quadro elettrico ...............................................................15

NOTA: Lo schema quadro elettrico è riportato alla fine del presente

manuale d’uso.

Avvertenza

Le figure richiamate nel testo sono così indicate:

1)(A) = Particolare 1 della figura A nella stessa paginadel testo;

1)(A)p.8 = Particolare 1 della figura A riportata a pagina 8.

DATI TECNICI

(1) Pressione sonora misurata nel laboratorio combustione del costruttore, con bruciatore funzionante su caldaia di prova, alla potenza massima.

In tabella si trovano i possibi li abbinamenti tra le strutture (RS 28 - 38 - 50 VA) e le teste di combustione disponibili. I valori di potenza sono da

considerarsi con pilo ta di accensione spento e con le seguen ti condizioni di r iferimento: temperatura ambiente 20 °C, temperatura gas 15 °C,

pressione barometrica 1013 mbar, altitudine 0 m s.l.m.

MODELLO STRUTTURA VENTILANTE RS 70 VA RS 100 VA

COMBUSTIBILE GAS NATURALE: G20 - G25 - GPL

G20 G25 GPL

- Potere calorifico superiore kWh/Nm3

Mcal/Nm3

11,1

9,5

8,2

32,4

- Densità assoluta kg/Nm30,71 0,78 2,15

FUNZIONAMENTO

• Intermittente (min. 1 arresto in 24 ore).

Questi bruciatori sono adatti anche al funzionamento continuo se ven-

gono equippaggiati con l’apparecchiatura Landis LGK 16.333 A27.

• Due stadi progressivi o modulante con kit (vedi ACCESSORI).

IMPIEGO STANDARD Riscaldamento locali: cabine di verniciatura, essicazione cereali, ecc...

TEMPERATURA AMBIENTE °C 0 - 40

TEMPERATURA ARIA COMBURENTE °C max 60

ALIMENTAZIONE ELETTRICA V

230 - 400 con neutro ~ +/- 10%

50 - trifase

MOTORE ELETTRICO rpm

2800

1100

220/240

4,8 - 2,8

2800

1500

220/240

5,9 - 3,4

- 380/415

TRASFORMATORE D’ACCENSIONE V1 - V2

I1 - I2

230 V - 1 x 8 kV

1 A - 20 mA

POTENZA ELETTRICA ASSORBITA W max 1400 1800

GRADO DI PROTEZIONE IP 44

CONFORMITÀ DIRETTIVE CEE 90/396 - 89/336 - 2004/108 - 73/23 - 2006/95 - 92/42

RUMOROSITÀ (1) dBA 75 78,5

OMOLOGAZIONE CE

Codice testa di

combustione Taglia Lunghezza

a (mm) pressione in camera di

combustione ≤3 mbar pressione in camera di

combustione 3 ÷ 6 mbar Potenza MAX.

(kW / Mcal/h) Potenza MIN.

(kW / Mcal/h)

3092212 5 1000 RS 70 VA

3092196

RS 70 VA

3092196 --

3092213 6 750 RS 100 VA RS 50 VA --

D8863

CATEGORIE GAS

ACCESSORI (su richiesta):

• KIT PER FUNZIONAMENTO MODULANTE

• KIT POTENZIOMETRO PER INDICAZIONE POSIZIONE DI CARICO: cod. 3020072.

• KIT VENTILAZIONE CONTINUA (cod. 3010094)

• RAMPE GAS SECONDO NORMA EN 676 (complete di valvole, regolatore di pressione e filtro): vedere a pagina 7.

PAESE CATEGORIA

IT-AT-GR-DK-FI-SE II2H3B/P

ES-GB-IE-PT II2H3P

NL II2L3B/P

FR II2Er3P

DE II2ELL3B/P

BE I2E(R)B, I3P

LU II2E3B/P

Kit regolatore di potenza RWF40 Kit regolatore di potenza con segnale

0-20 mA, 0-10V

I componenti da ordinare sono due:

• il Regolatore di potenza da installare sul bruciatore;

• la Sonda da installare sul generatore di calore

I componenti da ordinare sono due:

• il Convertitore di segnale analogico;

• il Potenziometro

Parametro da controllare Sonda Regolatore di

potenza Potenziometro Convertitore di

segnale analogico

Campo di regolazione Tipo Codice Tipo Codice Tipo Codice Tipo Codice

Temperatura - 100...+500°C PT 100 3010110 RWF40 3010212 ASZ... 3020072 E5202 3010390

Importante:

L’installatore è responsabile per l’eventuale aggiunta di organi di sicurezza non previsti in questo manuale.

DESCRIZIONE BRUCIATORE (A)

1 Testa di combustione

2 Servomotore, comanda la farfalla del gas

3 Presa di pressione gas e vite fissa testa

4 Pressostato aria

5 Guide per apertura bru ciatore ed ispezio ne

alla testa di combustione

6 Presa di pressione aria

7 Ingresso aria nel ventilatore

8 Condotto arrivo gas

9 Valvola farfalla gas

10 Piastra per fissaggio

11 Contattore moto re e r elè termico con pul-

sante di sblocco

12 Un interruttore per:

funzionamento automatico-manuale-spento

Un pulsante per:

aumento - diminuzione potenza

13 Visore fiamma

14 Apparecchiatura elettrica con a vvisatore

luminoso di blocco e pulsante di sblocco

15 Staffa per l’ap plicazione del regolatore di

potenza RWF40

16 Morsettiera per il collegamento elettrico

17 Serranda aria

18 Collegamento gas a fiamma pilota

19 Elettrodo d’accensione

20 Sonda di ionizzazione

21 Sonda di ionizzazione

22 Valvola gas pilota di accensione

23 Manicotto

Vi sono due possibilità di blocco del bruciatore:

•Blocco apparecchiatura:

l’accensione del p ulsante d ell’apparecchia-

tura avverte che il bruciatore è in blocco.

Per sbloccare premere il pulsante.

•Blocco motore:

per sbloccare premere il pulsante del relè ter-

mico.

IMBALLO - PESO (B) - (C) - misure indicative

• Le struttur e ventilanti vengono spedite in

imballi di cartone con dimensioni di ingombro

secondo tabella (B).

• Il peso della struttur a ventilante completa di

imballo è indicato nella tabella (B).

• I gruppi testa ven gono sp editi su pallet con

dimensioni secondo tabella (C).

(B)

D8790

(C)

(A)

18 19

mm A (1) BCkg

RS 70 VA 1190-1325 740 692 70

RS 100 VA 1190-1325 740 692 73

D88

D8277

mm A B

Gruppo testa

5/750 1500 800

5/1000 1500 800

6/750 1800 800

6/1000 1800 800

INGOMBRO (A) - misure indicative

• L'ingombro de lla strut tura ventilante è ripor -

tato in Fig. (A).

• L’ingombro dei gruppi testa è r iportato in Fig.

(B).

CORREDO

4 - Viti per fissare la flangia M 8 x 25

1 - Schermo termico

1 - Spine per connessioni elettriche

a 4 - 5 - 6 - 7 poli

1 - Istruzione

1 - Catalogo ricambi

1 - Tubazione flessibile per pilota

di accensione

REGOLAZIONI

Regolare la mandata d’aria del ventilatore in

modo da avere, alla massima potenza bruciata,

una fiamma di lunghezza ~ 500 mm di color e

blu con lingue gialle.

Al minimo di modulazione la fiamma si accor -

cerà e diventerà di colore blu.

mm A D E F M N

RS 70 VA 420 464 670 168 1”1/2 108

RS 100 VA 420 464 670 168 1”1/2 108

(B)

D8864

(A)

D8278

mm A B C D E

Gruppo testa

5/750 2050 750 572 472 1200

5/1000 2300 750 572 472 1200

6/750 2350 750 572 472 1500

6/1000 2600 750 572 472 1500

BRUCIATORE PILOTA

Tarare la pre ssione del ga s misur ata in uscita

dalla valvola VP 27)( A)p.5 ad un valore com-

preso tra 4 mbar (corr ispondente a circa 9 kW

bruciati) e 9 mbar (corr ispondente a circa 20

kW)

[1,5 ÷ 3 mbar con GPL].

Si consiglia di scegliere una potenza tale da

assicurare la mi gliore s tabilità di fia mma pilota

possibile.

Verificare la stabilità della sola fiamma pilota e

misurare la corrente di ionizzazione.

Assicurarsi che il valore sia ≥ 4 µA.

E' possibile effettuare un a modulazion e sfrut-

tando la sola fiamma pilota.

Come prima accensione procedere senza venti-

lazione nella canalizzazione principale e verifi-

care in seguito la stabilità della combustione in

presenza d ell'aria nella canalizzazione princi-

pale.

CARATTERISTICA DI FUNZIONAMENTO

Vedere diagramma (A). Vale con funzionamento

a gas natur ale (G20) e pressione in camera di

combustione = 0 mbar.

Con funzionamento a GPL, i valori di pressione

gas vanno divisi per 2,4.

FISSAGGIO DELLA STRUTTURA VENTI-

LANTE AL GRUPPO TESTA (B)

Assemblare la flangia 1) alla piastra 3) interpo-

nendo lo schermo isolante 2) a corredo.

Fissare l’insieme utilizzando le quattro viti M8 a

corredo.

La tenuta struttu ra ve ntilante - gr uppo testa

deve essere ermetica.

ESEMPI DI MONTAGGIO (C)

La struttura ventilatore può essere ruotata di 90°

in 90°.

È da scegliere una soluzione in cui il motore del

ventilatore sia in posizione orizzontale e la

bobina della valvola pilota in posizione verticale,

verso l’alto.

(B)

(C)

potenza [kW]

Pressione gas alla testa [mbar]

(A)

D8865

D8279

0 100 200 300 400 500 600 700 800 900

Taglia 5 Taglia 6

PRESSIONE GAS (A)

Le tabelle a lato indicano le perdite di car ico

minime lungo la linea di alimentazione del gas in

funzione della potenza massima del bruciatore.

Colonna 1

Perdita di carico testa di combustione.

Colonna 2

Perdita di car ico farfalla gas con apertura mas-

sima: 90°.

Colonna 3

Perdita di carico rampa gas comprendente: val-

vola di regolazion e VR, valvola di sicure zza VS

(entrambe con apertura massima), regolatore di

pressione R, filtro F.

I valori riportati nelle tabelle si riferiscono a:

gas naturale G 20 PCS 11,1kWh/Nm3

Con:

gas naturale G 25 moltiplicare i valori delle tabelle

per 1,3.

Per co noscere la potenza app rossimativa alla

quale sta funzionando il bruciatore al MAX:

- sottrarre dalla pressione del gas alla presa

3)(A)p.4 la pr essione in camera d i combu-

stione.

- Trovare nella tabella r elativa al b ruciatore

desiderato, colonna 1, il valor e di pr essione

più vicino al risultato della sottrazione.

- Leggere sulla sinistra la po tenza corrispon-

dente.

Per co noscere invece la pr essione del gas

necessaria alla presa 3)( A)p.4, fissata la

potenza MAX alla q uale si desider a funzioni il

bruciatore:

- trovare nella tabella relativa al b ruciatore

considerato il valor e di poten za più vicino al

valore desiderato.

- Leggere sulla destra, colonna 1, la pressione

alla presa 3)(A)p.4.

- Sommare a questo valore la pre sunta pres-

sione in camera di combustione.

LINEA ALIMENTAZIONE GAS

• La rampa del gas va collegata a ll’attacco del

gas, tramite la flan gia, fissata al manicotto

28)(A)p.4.

• Assicurarsi che il campo di taratura del rego-

latore di pr essione (colore de lla molla) co m-

prenda la pressione necessaria al bruciatore.

RAMPA GAS (B)

E' omologata secondo norma EN 676.

LEGENDA (B)

F-Filtro

PG - Pressostato gas di minima

R - Regolatore di pressione

VF - Valvola farfalla

VP - Elettrovalvole pilota

VR - Elettrovalvola di regolazione

VS - Elettrovalvola di sicurezza

LEGENDA (C)

A - Adattatore rampa-bruciatore.

Fornito su richiesta separatamente

dalla rampa gas.

Testa taglia 5 ∆p (mbar)

Testa taglia 6 ∆p (mbar)

kW 1 2

Ø 1-1/4”

3970256

Ø 1-1/2”

3970262

Ø 2”

3970263

120 0,6 0,1 2,3 3,2 -

200 1,4 0,2 4,6 3,2 3,2

300 2,7 0,3 8,8 5 3,4

400 4,5 0,4 14,3 7,5 5,2

500 6,7 0,5 20,1 10,2 7,1

600 9,4 0,6 27,1 13,3 9,6

720 13,2 0,7 35 17 12,5

kW 1 2

Ø 1-1/4”

3970256

Ø 1-1/2”

3970262

Ø 2”

3970263

150 0,6 0,1 2,5 3,2 -

200 1,0 0,1 4,6 3,2 3,2

300 1,9 0,2 8,8 5 3,4

400 3,1 0,3 14,3 7,5 5,2

500 4,5 0,4 20,1 10,2 7,1

600 6,2 0,5 27,1 13,3 9,6

700 8,3 0,6 34,4 16,6 12,2

800 10,6 0,7 42 20,1 15

900 13,2 0,8 - 24,1 17,9

(A)

BRUCIATORI E RELATIVE RAMPE GAS OMOLOGATE SECONDO NORMA EN 676

RAMPA GAS TESTA DI

COMBUSTIONE A

Ø Codice Modello Taglia 5 Taglia 6 Codice

1-1/4” 3970256 MB-DLE 412 B01 S52 • • 3000843

1-1/2” 3970262 MB-DLE 415 B01 S22 • • 3000843

2” 3970263 MB-DLE 420 B01 S22 • •

(C)

(B)

D8866

REGOLAZIONI PRIMA DELL'ACCENSIONE

Oltre alle regolazioni descritte a pag. 5 e 6, altre

regolazioni da fare sono:

- Aprire le valvole manuali poste a monte della

rampa del gas.

- Regolare il pressostato gas di m inima all'ini-

zio scala (A).

- Regolare il p ressostato aria all'inizio scala

(B).

- Sfiatare l'aria dalla tubazione del gas.

E' cons igliabile portare all'esterno dell'edifi-

cio con un tub o in plastica l'ar ia sfiatata fino

ad avvertire l'odore del gas.

- Montare un manometro a U (C) sulla presa di

pressione del gas del manicotto.

Serve a ricavar e approssimativamente la

potenza MAX del br uciatore mediante le

tabelle di pag. 7.

- Collegare in parallelo alle due elett rovalvole

del gas VR e VS due lampadine o tester per

controllare il momento dell'arrivo della ten-

sione.

Questa operazione non è necessaria se

ognuna delle due elettrovalvole è mun ita di

una spia luminosa che segn ala la tensio ne

elettrica.

Prima di accendere il br uciatore, è opportuno

regolare la rampa del gas in modo che l'accen-

sione avvenga nelle condizioni di massima sicu-

rezza e cioè con una piccola portata di gas.

SERVOMOTORE (D)

Il servomotor e g estisce la posizione della val-

vola a farfalla del gas. Il tempo di r otazione del

servomotore da 0° a 90° è di 30 secondi. Le

posizioni di apertur a comp leta, chiusur a com-

pleta e di accensione in 2° stadio della valvola a

farfalla sono determinate dal setta ggio delle 3

camme del servomotore:

•Camma Rossa = apertura completa

•Camma Blu = chiusura completa

•Camma Arancione= accensione in 2° stadio

AVVIAMENTO BRUCIATORE

Chiudere i telecoma ndi e metter e l’inter ruttore

1)(E) in posizione “MAN”.

Appena il bruciatore si avvia controllare il senso

di rota zione de lla gir ante del ventilator e dal

visore fiamma 17)(A)p.4.

Verificare che le lampadine o i teste r collegati

alle elettrovalvole, o le spie luminose sulle elet-

trovalvole stesse, indichino assenza di tensione.

Se segnalano tensione, fermar e immediata-

mente il br uciatore e controllare i collegamenti

elettrici.

ACCENSIONE BRUCIATORE

Dopo aver fatto quanto descritto al punto prece-

dente, il brucia tore dovrebbe accende rsi. Se

invece il motor e si avvia ma non compar e la

fiamma e l'apparecchiatura va in blocco, sbloc-

care ed attender e un nuovo tentativo d'avvia-

mento. Se l'accensione continua a mancare può

essere che il gas non arrivi alla testa di combu-

stione entro il tempo di sicurezza di 3 s. Aumen-

tare allora la portata del gas all'accensione.

L'arrivo del ga s al manicotto è evidenziato dal

manometro ad U (C).

Ad accensione avvenuta, passare alla completa

regolazione del bruciatore.

(D)

(A)

PRESSOSTATO GAS DI MIN. PRESSOSTATO ARIA

D3855 D3854

(C)

D791

CAMMA ROSSA CAMMA BLU

CAMMA ARANCIONE

D8867

(B)

(E)

Autres manuels pour RS 70 VA

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Riello Brûleur

Riello

Riello RDB2.2 GKD Guide de démarrage rapide

Riello

Riello RS 68/M BLU Guide de démarrage rapide

Riello

Riello G10 LC Guide de démarrage rapide

Riello

Riello RG3F Guide de démarrage rapide

Riello

Riello RS 25/M BLU Guide de démarrage rapide

Riello

Riello DB16 LSM C13 Guide de démarrage rapide

Riello

Riello RS 68/M BLU Guide de démarrage rapide

Riello

Riello PRESS GBW BIO Guide de démarrage rapide

Riello

Riello DB 6 SM CO1 A0 Guide de démarrage rapide

Riello

Riello GS10 Guide de démarrage rapide

Riello

Riello 40 G3 Guide de démarrage rapide

Riello

Riello RS 55/E BLU Guide de démarrage rapide

Riello

Riello 1301 T Guide de démarrage rapide

Riello

Riello 3473280 Guide de démarrage rapide

Riello

Riello RLS 190/E Guide de démarrage rapide

Riello

Riello GULLIVER RG1R Manuel d'utilisation et d'entretien

Riello

Riello G10 Guide de démarrage rapide

Riello

Riello RS 650/M TC Guide de démarrage rapide

Riello

Riello RX80 S/PV Guide de démarrage rapide

Riello

Riello Gulliver RG0.3 Guide de démarrage rapide

Riello

Riello RL 190/M Guide de démarrage rapide

Riello

Riello 885 T80 Guide de démarrage rapide

Riello

Riello RL 70/M Guide de démarrage rapide

Riello

Riello C9511200 Guide de démarrage rapide

Manuels Brûleur populaires d'autres marques

True Induction

True Induction TI4B Manuel utilisateur

Weishaupt

Weishaupt WG20 Series Manuel utilisateur

Carolina Cooker

Carolina Cooker M116672 Manuel utilisateur

Unigas

Unigas HTP2000 Manuel utilisateur

baltur

baltur BT 250 DSG 4T Manuel utilisateur

muenkel design

muenkel design round burner Manuel utilisateur

Ecoflam

Ecoflam Multicalor 170.1 Manuel utilisateur

baltur

baltur BT 14 DSGW Manuel utilisateur

artisan

artisan Art-SB1 Mode d’emploi

AESYS

AESYS TurboFire II Manuel utilisateur

IKEA

IKEA GRILLSKÄR Manuel utilisateur

RUSTA

RUSTA SAREK Manuel utilisateur

PROPOINT

PROPOINT 8933657 Manuel utilisateur

baltur

baltur TBL 1000 ME Manuel de référence

Riello Burners

Riello Burners P 200 P/G Guide de démarrage rapide

WLD-TEC

WLD-TEC powerjet Manuel utilisateur

MSR

MSR DRAGONFLY Manuel utilisateur

baltur

baltur COMIST 23SP Manuel utilisateur
