Riello G20S Guide de démarrage rapide

2902354 (7) - 11/2017

Istruzioni per installazione, uso e manutenzione

Montage und Bedienungsanleitung

Instructions pour installation, utilisation et entretien

Installation, use and maintenance instructions

Instrucciones de instalación, montaje y funcionamiento

Handleiding voor installatie, gebruik en onderhoud

Bruciatore di gasolio

Öl-Gebläsebrenner

Brûleurs fioul domestiques

Light oil burners

Quemadores de gasóleo

Stookoliebranders

Funzionamento monostadio

Fonctionnement à 1 allure

One stage operation

Funcionamiento de una etapa

Eentrapsbranders

CODICE - CODE - CÓDIGO MODELLO - MODELL - MODELE

MODEL - MODELO TYP - TYPE - TIPO

3748212 G20S 482T1

2354 1GB

ITALIANO

CARATTERISTICHE TECNICHE

Bruciatore con marcatura CE in conformità alle Direttive: Direttiva Macchine 2006/42/CE, Direttiva

Bassa Tensione 2014/35/UE, Compatibilità Elettromagnetica 2014/30/UE.

Il bruciatore risponde al grado di protezione IP 40 secondo EN 60529.

TIPO 482T1

Potenza termica - Portata 95 – 240 kW – 8 – 20 kg/h

Combustibile Gasolio, viscosità max. a 20 °C: 6 mm2/s (1,5 °E)

Alimentazione elettrica Monofase, 230V ±10% ~50Hz

Motore 1,5 A assorbiti – 2750 g/min – 288 rad/s

Condensatore 5 F

Trasformatore d’accensione Secondario 8 kV – 16 mA

Pompa Pressione 7 – 15 bar

Potenza elettrica assorbita 0.33 kW

1– Ritorno

2– Aspirazione

3– Attacco manometro

4– Regolatore pressione pompa

5– Attacco vacuometro

6– Martinetto con serranda

7– Vite di regolazione testa

8– Pulsante di sblocco con segnala-

zione di blocco

9– Flangia con schermo isolante

10 – Ritardatore

MATERIALE A CORREDO

Quantità Descrizione

Tubi flessibili con nipples

Flangia con schermo isolante

Viti e dadi per flangia

Vite con due dadi per flangia

Passacavo

Gruppo manutenzione

D8077

Fig. 1

2354 2I

CAMPO DI LAVORO

DIMENSIONI

3.6

2.4

Pressione in camera di

combustione – mbar

8 10 12 14 Portata di gasolio - kg/h

90 120 240 Potenza termica - kW

D5797 150 180 210

1.2

16 18 20

0.3

Flangia Bruciatore

350 118 295

160

45°

ø125

298

230

D5283

213

99 99

190

45°

2354 3I

INSTALLAZIONE

FISSAGGIO ALLA CALDAIA

Inserire sulla flangia (1) la vite e i due dadi, (vedi fig. 2).

Allargare, se necessario, i fori dello schermo isolante (5), (vedi fig. 3).

Fissare alla portina della caldaia (4) la flangia (1) mediante le viti (2) e (se necessario) i dadi (3)

interponendo lo schermo isolante (5), (vedi fig. 4).

POSIZIONE DI MANUTENZIONE

Accessibilità alla testa di combustione, al gruppo elica - elettrodi e all’ugello, (vedi fig. 5).

Estrarre il bruciatore dalla caldaia dopo avere tolto il dado di fissaggio alla flangia.

Agganciare il bruciatore alla flangia (1), togliere la testa di combustione (6) dopo aver allentato le

viti (7)

Estrarre dal portaugello (8) il gruppo supporto elica (9)

dopo aver allentato la vite.

Avvitare l’ugello (10).

Fig. 6

Verificare che il bruciatore una volta installato sia legger-

mente inclinato verso il basso.

(Vedi figura 6).

Il bruciatore è predisposto per ricevere i tubi di alimentazione

del gasolio da entrambi i lati.

D5572

D5012

Fig. 2

Fig. 3

E9022

D8058

Fig. 4

110

Fig. 5

D8056 D8057

2354 4I

IMPIANTI IDRAULICI

Attenzione: Accertarsi, prima di mettere in funzionamento il bruciatore, che il tubo di ritorno non abbia occlu-

sioni. Un eventuale impedimento provocherebbe la rottura dell’organo di tenuta della pompa.

H= dislivello.

L= max. lunghezza del tubo di

aspirazione.

ø i = diametro interno del tubo.

Non si deve superare la depressione max.

di 0,4 bar (30 cm Hg). Oltre tale valore si

ha liberazione di gas dal combustibile.

Si raccomanda che le tubazioni siano a

perfetta tenuta.

Si raccomanda che le tubazioni siano a

perfetta tenuta.

Negli impianti in depressione si consi-

glia di far arrivare la tubazione di ritor-

no alla stessa altezza della tubazione di

aspirazione. In questo caso non è neces-

saria la valvola di fondo.

Se invece la tubazione di ritorno arriva

sopra il livello del combustibile la valvola

di fondo è indispensabile.

Questa soluzione è meno sicura della pre-

cedente per la possibile mancanza di

tenuta della valvola.

INNESCO POMPA

Avviare il bruciatore ed attendere l’inne-

sco. Se avviene il blocco prima dell’arrivo

del combustibile, attendere 20 secondi

almeno, poi ripetere l’operazione.

E’ necessario installare un filtro sulla linea di alimentazione del combustibile.

metri

Lmetri

I. D.

8 mm I.D.

10 mm

0.5

1.5

100

IMPORTANTE

La pompa è predisposta per funzionamento bitubo.

Per il funzionamento monotubo è necessario togliere la vite di by-pass (A).

(Vedi figura a lato).

meters

Lmeters

I. D.

8 mm I.D.

10 mm

0.5

1.5

3.5

100

Hmax.4m

max. 4 m

min. 0.1 m

D5219

D5220

D5199

INNESCO POMPA

Allentare il tappo del manometro (5, fig. 1) e attendere

che il combustibile fuoriesca.

2354 5I

COLLEGAMENTI ELETTRICI

S7333

NOTE

– Sezione dei conduttori 1,5 mm2.

– I collegamenti elettrici eseguiti dall’installatore

devono rispettare le norme vigenti nel paese.

– Per togliere l’apparecchiatura dal brucia-

tore; allentare la vite (A) (vedi figura) e tirare

nel senso della freccia.

– Il sensore fiamma è montato direttamente

nell’apparecchiatura (sotto il trasformatore di

accensione) su un supporto ad innesto rapido.

COLLAUDO

Verificare l’arresto del bruciatore aprendo i termo-

stati.

PERCORSO DEL CAVO ELETTRICO

1- Passacavo N- Neutro

2- Fissacavo L- Fase

3- Morsettiera - Terra bruciatore

ATTENZIONE

Non collegare la terra bruciatore al morsetto

indicatore di guasto . Questa operazione

danneggerebbe l'apparecchiatura.

Marrone

Bianco (50V)

Blu

Motore

Condensatore

Termostato di regolazione

Neutro

T6A

Nero

ESEGUITO IN FABBRICA

230V ~50Hz

123456789

Blu

Marrone

Valvola

D5228

Nero

ATTENZIONE

NON SCAMBIARE IL NEUTRO CON LA FASE

Termostato di massima

a riarmo manuale

Segnalazione di blocco

esterna (230V - 0,5A max.)

Morsettiera

apparecchiatura 530SE*

Interruttore

generale

ESEGUITO DALL’INSTALLATORE

2354 6I

REGOLAZIONE COMBUSTIONE

In conformità con la EN267, l’applicazione del bruciatore alla caldaia, la regolazione e il collaudo,

devono essere eseguiti nell’osservanza del manuale d’istruzione della caldaia stessa, compreso il

controllo della concentrazione di CO e CO2nei fumi, della loro temperatura e di quella media

dell’acqua della caldaia.

A seconda della portata richiesta dalla caldaia vanno definiti: l’ugello, la pressione della pompa, la

regolazione della testa di combustione, la regolazione della serranda, secondo la tabella seguente.

I valori indicati in tabella sono ottenuti su caldaia CEN (secondo EN267).

Sono riferiti al 12,5% di CO2, al livello del mare e con temperatura ambiente e del gasolio a 20°C.

UGELLI CONSIGLIATI : Monarch tipo R - PLP ; Delavan tipo B - W

Steinen tipo S - SS ; Danfoss tipo S - B

Angolo: 60° : Nella generalità dei casi. Particolarmente adatto per evitare lo

stacco di fiamma all’accensione.

45° : Per camere di combustione strette e lunghe.

PRESSIONE: 12 bar : La pompa lascia la fabbrica tarata a tale valore.

14 bar : Migliora l’aggancio fiamma all’elica. È quindi indicata per le

accensioni a basse temperature.

REGOLAZIONE TESTA :Va fatta all’atto del montaggio dell’ugello, con boccaglio

smontato. Dipende dalla portata del bruciatore e si esegue

ruotando l’asta di regolazione fino a che il piano terminale

del boccaglio collima con la tacca indicata in tabella.

Ugello

Pressione

pompa Portata

bruciatore Regolazione

testa Regolazione serranda

Piccola fiamma Grande fiamma

GPH Angolo bar kg/h ± 4% Tacca Tacca Tacca

2.00 60° 12 8.0 1 2.2 2.5

2.25 60° 12 9.0 1.5 2.5 2.9

2.50 60° 12 10.0 2 2.7 3.1

3.00 60° 12 12.0 2.5 3.1 3.7

3.50 60° 12 14.0 3.5 3.5 4.8

4.00 60° 12 16.1 4 4 6

4.50 60° 12 18.1 5 4.5 7

4.50 60° 14 19.5 6 5 8

Nello schizzo a lato la testa è regolata

per una portata di 3,50 GPH a 12 bar.

La tacca 3,5 dell’indicatore coincide con

il piano terminale del boccaglio come

indicato in tabella.

Boccaglio

Asta di regolazione

Indicatore

Piano terminale boccaglio

D5284

135

2354 7I

PRESSIONE POMPA E PORTATA ARIA

Il bruciatore per assicurare un avviamento regolare con qualsiasi tipo di caldaia è dotato di un disposi-

tivo idraulico, indipendente dall’apparecchiatura, che riduce la portata del combustibile e dell’aria.

All’accensione la pressione all’ugello è di 9 bar. Dopo 4 - 6 secondi passa automaticamente a 12 bar.

La portata dell’aria inizialmente tarata sulla piccola fiamma, si porta automaticamente al cambio di

pressione sulla portata necessaria alla grande fiamma.

REGOLAZIONE PICCOLA FIAMMA D’ACCENSIONE

Regolazione serranda : Svitare la vite (1) di circa un giro, in questo modo il bruciatore rimane

permanentemente in piccola fiamma. Allentare il dado (2), agire sulla

vite (3) fino a portare la serranda (4) sulla posizione desiderata.

Quindi bloccare il dado (2) ed avvitare la vite (1).

Regolazione ritardatore: Lascia la fabbrica tarato a 9 bar.

Il manometro per il controllo della pressione va montato al posto del

tappo (6).

Se è necessario ritarare tale pressione, o se si preferisce cambiarla,

basta agire sulla vite (5) (sempre dopo aver svitato la vite 1).

REGOLAZIONE GRANDE FIAMMA

Regolazione serranda : Allentare il dado (7), agire sulla vite (8) fino a portare la serranda (4)

nella posizione desiderata. Quindi bloccare il dado (7).

Regolazione pompa: Lascia la fabbrica tarata a 12 bar.

Se è necessario ritarare tale pressione, o se si preferisce cambiarla basta agire sulla vite (9).

S7336

S7334

2354 8I

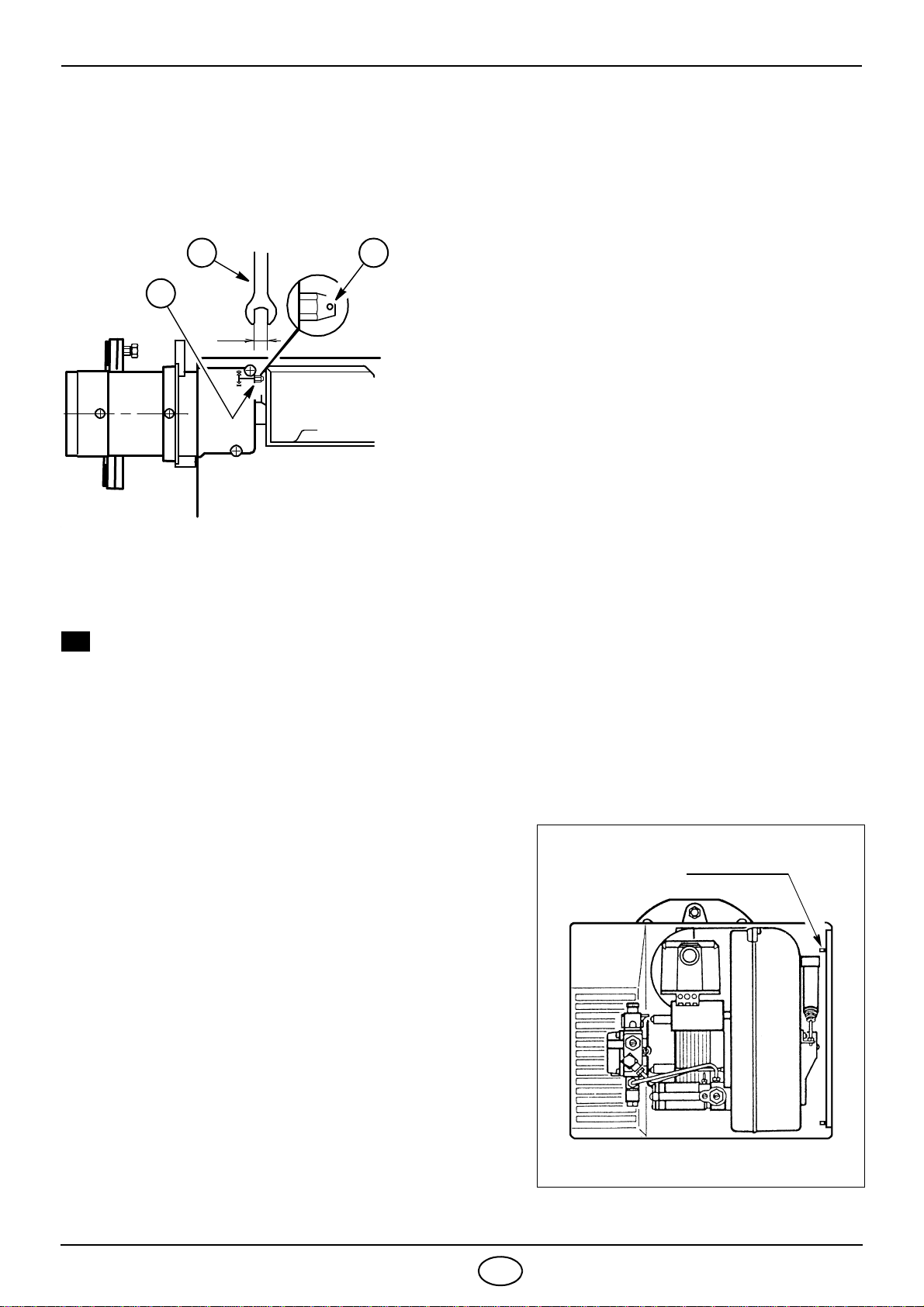

Le regolazioni della testa indicate in tabella vanno bene nella generalità dei casi. L’adattamento della

portata del ventilatore all’impianto va fatta normalmente solo con la serranda dell’aria.

Se eventualmente si vuole ritoccare successivamente, con bruciatore funzionante, anche la regola-

zione della testa, agire sull’asta (1) con chiave fissa (2) come segue:

Ruotare verso destra: (segno +), per aumentare la

quantità di aria immessa in camera di combustione e

diminuire la sua pressione. La CO2diminuisce e l’ag-

gancio fiamma al disco di turbolenza migliora. (Rego-

lazione indicata per accensioni a basse temperature).

Ruotare verso sinistra: (segno –), per diminuire la

quantità di aria immessa in camera di combustione

ed aumentare la sua pressione. La CO2migliora e

l’aggancio fiamma si riduce. (Regolazione sconsiglia-

ta per accensioni a basse temperature).

Non spostare, in ogni caso, la regolazione della testa

oltre una tacca dal valore indicato in tabella. Una tac-

ca corrisponde a tre giri dell’asta.

Un foro (3) alla sua estremità facilita il conto dei giri.

REGOLAZIONE SERRANDA ARIA:

Le regolazioni riportate in tabella si riferiscono al bruciatore con cofano montato e camera di com-

bustione con depressione zero. Tali regolazioni sono puramente indicative.

Ogni impianto ha condizioni di funzionamento sue proprie, non prevedibili: portata effettiva

dell’ugello, pressione o depressione in camera di combustione, eccesso d’aria necessario; ecc.

Tutte queste condizioni possono richiedere una diversa regolazione della serranda.

È importante tenere conto che la portata d’aria del

ventilatore è differente a seconda che il bruciatore

abbia il cofano smontato o montato.

Pertanto è opportuno procedere come segue:

– regolare la serranda come indicato in tabella (3);

– montare il cofano avvitando per semplicità solo la

vite superiore;

– controllare il Bacharach;

– se occorre variare la portata d’aria, allentare la vite

del cofano, toglierlo, agire sulla serranda, rimontare

il cofano e quindi ricontrollare il Bacharach.

NOTA: Quando il bruciatore funziona ad una

portata superiore a 18 kg/h togliere il

pannello montato all’interno del cofano.

(Vedi figura a lato).

2 3

D8068

PANNELLO

S7335

Autres manuels pour G20S

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Riello Brûleur

Riello

Riello DB4SMC01 AO FS1 T150 Guide de démarrage rapide

Riello

Riello GI/EMME 1400 Guide de démarrage rapide

Riello

Riello GI/EMME 1400 Instructions d'installation et d'utilisation

Riello

Riello RS5 Guide de démarrage rapide

Riello

Riello Gulliver BS1/M Guide de démarrage rapide

Riello

Riello RG0.R Guide de démarrage rapide

Riello

Riello RLS 1600/E C11 Mode d’emploi

Riello

Riello RG4S Guide de démarrage rapide

Riello

Riello 40 D17 TL Guide de démarrage rapide

Riello

Riello PRESS 140 T/N ECO Guide de démarrage rapide

Riello

Riello RLS Series Guide de démarrage rapide

Riello

Riello 40 B10 Guide de démarrage rapide

Riello

Riello G10D Guide de démarrage rapide

Riello

Riello RL 34 MZ Guide de démarrage rapide

Riello

Riello RLS 70/EV Guide de démarrage rapide

Riello

Riello 40 F5 Instructions d'installation

Riello

Riello G490 MXK Guide de démarrage rapide

Riello

Riello DB 9 SE C03 FGR FS1 FB A0 Guide de démarrage rapide

Riello

Riello RDB 2.2R BG 24 kW Guide de démarrage rapide

Riello

Riello RX 15 S/PV Guide de démarrage rapide

Riello

Riello RL 22 BLU Guide de démarrage rapide

Riello

Riello 20034365 Guide de démarrage rapide

Riello

Riello G200 Instructions d'installation

Riello

Riello 606T1 Guide de démarrage rapide

Manuels Brûleur populaires d'autres marques

True Induction

True Induction TI4B Manuel utilisateur

Weishaupt

Weishaupt WG20 Series Manuel utilisateur

Carolina Cooker

Carolina Cooker M116672 Manuel utilisateur

Unigas

Unigas HTP2000 Manuel utilisateur

baltur

baltur BT 250 DSG 4T Manuel utilisateur

muenkel design

muenkel design round burner Manuel utilisateur

Ecoflam

Ecoflam Multicalor 170.1 Manuel utilisateur

baltur

baltur BT 14 DSGW Manuel utilisateur

artisan

artisan Art-SB1 Mode d’emploi

AESYS

AESYS TurboFire II Manuel utilisateur

IKEA

IKEA GRILLSKÄR Manuel utilisateur

RUSTA

RUSTA SAREK Manuel utilisateur

PROPOINT

PROPOINT 8933657 Manuel utilisateur

baltur

baltur TBL 1000 ME Manuel de référence

Riello Burners

Riello Burners P 200 P/G Guide de démarrage rapide

WLD-TEC

WLD-TEC powerjet Manuel utilisateur

MSR

MSR DRAGONFLY Manuel utilisateur

baltur

baltur COMIST 23SP Manuel utilisateur
