Riello RG0.R Manuel utilisateur

2902596 (7) - 05/2016

Istruzioni per installazione, uso e manutenzione

Installations-, Bedienungs- und Wartungsanleitung

Instructions pour l'installation, l'utilisation et l'entretien

Installation, use and maintenance instructions

Handleiding voor installatie, gebruik en onderhoud

Bruciatori di gasolio

Öl-Gebläsebrenner

Brûleurs fioul domestique

Light oil burners

Stookoliebranders

Funzionamento monostadio

Einstufiger Betrieb

Fonctionnement à 1 allure

One stage operation

Eentrapsbrander

CODICE - CODE MODELLO - MODEL - MODELE

MODEL TIPO - TYPE

3736550 RG0.R 367 T1

3736750 RG0.1R 368 T1

2596

INDICE

1. DESCRIZIONE DEL BRUCIATORE

Bruciatore di gasolio con funzionamento monostadio.

1.1 MATERIALE A CORREDO

Flangia con schermo isolante. . . . N° 1 Viti e dadi per flangia di fissaggio alla caldaia . . . . N° 4

Vite e dadi per flangia . . . . . . . . . N° 1 Tubi flessibili con nipples . . . . . . . . . . . . . . . . . . . . N° 2

Spina a 7 poli. . . . . . . . . . . . . . . . N° 1

1. DESCRIZIONE DEL BRUCIATORE. . . . 1

1.1 Materiale a corredo . . . . . . . . . . . . . . . . 1

2. DATI TECNICI . . . . . . . . . . . . . . . . . . . . 2

2.1 Dati tecnici . . . . . . . . . . . . . . . . . . . . . . . 2

2.2 Dimensioni. . . . . . . . . . . . . . . . . . . . . . . 2

2.3 Campo di lavoro. . . . . . . . . . . . . . . . . . . 2

3. INSTALLAZIONE. . . . . . . . . . . . . . . . . . 3

3.1 Fissaggio alla caldaia. . . . . . . . . . . . . . . 3

3.2 Alimentazione del combustibile . . . . . . . 3

3.3 Impianti idraulici. . . . . . . . . . . . . . . . . . . 4

3.4 Collegamenti elettrici . . . . . . . . . . . . . . . 5

4. FUNZIONAMENTO . . . . . . . . . . . . . . . . . 6

4.1 Regolazione della combustione. . . . . . . . 6

4.2 Ugelli consigliati . . . . . . . . . . . . . . . . . . . 6

4.3 Regolazione elettrodi . . . . . . . . . . . . . . . 7

4.4 Pressione pompa . . . . . . . . . . . . . . . . . . 7

4.5 Regolazione serranda . . . . . . . . . . . . . . 7

4.6 Riscaldamento del combustibile . . . . . . . 8

4.7 Programma di avviamento. . . . . . . . . . . . 8

5. MANUTENZIONE . . . . . . . . . . . . . . . . . . 8

6. ANOMALIE / RIMEDI . . . . . . . . . . . . . . . 9

■

Approvazione CE n°: 0036 0272/99 (367T1) - 0036 0273/99 (368T1), secondo 92/42/CEE.

■

Il bruciatore risponde al grado di protezione IP X0D (IP 40) secondo EN 60529.

■

Bruciatore con marcatura CE in conformità alle Direttive CEE: Direttiva Macchine 2006/42/CE, Direttiva

Bassa Tensione 2014/35/UE, Compatibilità Elettromagnetica 2014/30/UE e Rendimento 92/42/CEE.

1– Pompa olio

2– Apparecchiatura di

comando e controllo

3– Pulsante di sblocco con

segnalazione di blocco

4– Fotoresistenza

5– Flangia con schermo isolante

6– Gruppo regolazione

serranda aria

7– Gruppo portaugello

Fig. 1

E9073

2596

2. DATI TECNICI

2.1 DATI TECNICI

2.2 DIMENSIONI

2.3 CAMPO DI LAVORO

(secondo EN 267)

TIPO 367T1 368T1

Portata 1,4

2,3 kg/h 1,8

3,1 kg/h

Potenza termica 16,6

27,3 kW 21,3

36,7 kW

Combustibile Gasolio, viscosità 4

6 mm

/s a 20 °C

Alimentazione elettrica Monofase,

50Hz 230V

10%

Motore 0,85A assorbiti – 2750 g/min – 289 rad/s

Condensatore 4 µF

Trasformatore d’accensione Secondario 8 kV – 16 mA

Pompa Pressione: 8

15 bar

Potenza elettrica assorbita 0,29 kW

205 93 255 180

130

150

168

210

45°

D1674

1,4 1,8

15 20 25

0,8

0,6

0,4

0,2

02,2

1,0

2,6

Portata di gasolio – kg/h

Potenza termica – kW

Pressione in camera di

combustione – mbar

D1673

367T1 368T1

1,61,2 2,4 2,8 3,22

2596

3. INSTALLAZIONE

L’INSTALLAZIONE DEL BRUCIATORE DEVE ESSERE EFFETTUATA IN CONFORMITÀ ALLE LEGGI E

NORMATIVE LOCALI.

3.1 FISSAGGIO ALLA CALDAIA

➤

Inserire sulla flangia (1) la vite e i due dadi, (vedi fig. 2).

➤

Allargare, se necessario, i fori dello schermo isolante (5).

➤

Fissare alla portina della caldaia (4) la flangia (1) mediante le viti (2) e (se necessario) i dadi (3)

interponendo lo schermo isolante (5), (vedi fig. 3).

3.2 ALIMENTAZIONE DEL COMBUSTIBILE

Il bruciatore è predisposto per ricevere i tubi di alimentazione del gasolio da entrambi i lati.

A seconda che l’uscita dei tubi avvenga a destra o a sinistra del bruciatore si dovranno invertire sia la

piastrina di fissaggio (1) che la squadretta di chiusura (2) (vedi fig. 4).

E9075

E9076

2 5 4

Fig. 2

Fig. 3

Fig. 4

D1675

2596

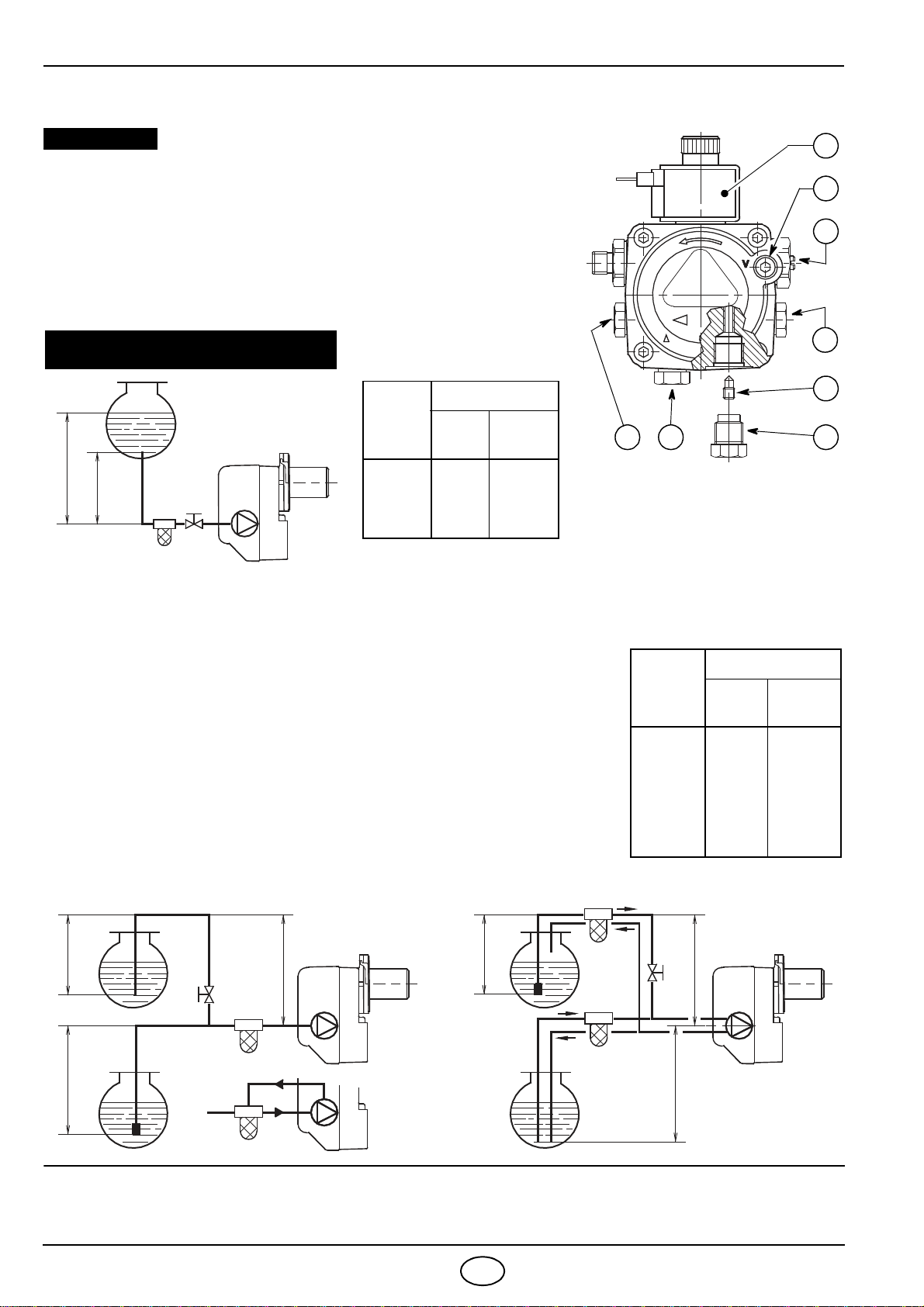

3.3 IMPIANTI IDRAULICI

È necessario installare un filtro sulla linea di alimentazione del combustibile

= dislivello;

= max. lunghezza del tubo di aspirazione;

øi

= diametro interno del tubo.

metri

L metri

øi

8 mm øi

10 mm

0,5

1,5

100

■

La pompa è predisposta per funzionamento bitubo.

Per il funzionamento monotubo è necessario svitare il tappo

di ritorno (2), togliere la vite di by-pass (3) e quindi riavvitare

il tappo (2), (vedi fig. 5).

■

Accertarsi, prima di mettere in funzione il bruciatore, che il tubo

di ritorno del combustibile non abbia occlusioni. Una eccessiva

contropressione provocherebbe la rottura dell’organo di tenuta

della pompa.

ATTENZIONE:

INNESCO POMPA

Nell’impianto di fig. 6 è sufficiente allentare l’attacco del vacuometro

(5, fig. 5) ed attendere la fuoriuscita del combustibile.

Negli impianti di fig. 7 e 8 avviare il bruciatore ed attendere l’innesco.

Se avviene il blocco prima dell’arrivo del combustibile, attendere alme-

no 20 secondi, poi ripetere l’operazione.

Non si deve superare la depressione max. di 0,4 bar (30 cm Hg).

Oltre tale valore si ha liberazione di gas dal combustibile. Si raccomanda

che le tubazioni siano a perfetta tenuta.

Negli impianti in depressione (fig. 8) si consiglia di far arrivare la tubazione

di ritorno alla stessa altezza della tubazione di aspirazione. In questo caso

non è necessaria la valvola di fondo. Se invece la tubazione di ritorno

arriva sopra il livello del combustibile la valvola di fondo è indispensabile.

Questa soluzione è meno sicura della precedente per la possibile

mancanza di tenuta della valvola.

metri

L metri

øi

8 mm øi

10 mm

0,5

1,5

3,5

100

1- Aspirazione

2- Ritorno

3- Vite di by-pass

4- Attacco manometro

5- Regolatore di pressione

6- Attacco vacuometro

7- Valvola

8- Presa di pressione ausiliaria

Fig.5

D5912

SYSTEM NOT PERMITTED

IN GERMANY

Fig. 6

max. 4 m

D6194

max. 4 m

D6195

Fig. 7 Fig. 8

2596

3.4 COLLEGAMENTI ELETTRICI

NON SCAMBIARE IL NEUTRO CON LA FASE

ATTENZIONE

NOTE:

– Sezione dei conduttori: min. 1 mm

(Salvo diverse indicazioni di norme e leggi locali).

– I collegamenti elettrici eseguiti dall’installatore

devono rispettare le norme vigenti nel paese.

APPARECCHIATURA

Per togliere l’apparecchiatura dal bruciatore allentare la vite

(A, fig. 9) dopo aver sconnesso tutti i componenti, la spina a

7 poli ed il filo di terra.

In caso di smontaggio della apparecchiatura riavvitare la

vite (A) con una coppia di serraggio da 1 ÷ 1,2 Nm.

D1888

Spina 7 poli

Presa 7 poli

Nero

Bianco

Condensatore

Interruttore generale

T6A

Motore

Termostato di

massima a riarmo

manuale

Blu

Valvola olio

Contaore

(230V - 0,

max.)

Termostato

di regolazione Segnalazione di blocco

esterna (230V - 0,5A max.)

Elettrodi

di accensione

Marrone

Bobina

Terra

ESEGUITO IN FABBRICA

553SE

APPARECCHIATURA

Fotoresistenza

PE L N

50Hz 230V

serranda

Riscaldatore con termostato

di consenso all’avviamento

bruciatore

Blu

COLLAUDO

Verificare l’arresto del brucia-

tore aprendo i termostati ed il

blocco oscurando la fotoresi-

stenza.

S7186

Fig. 9

2596

4. FUNZIONAMENTO

4.1 REGOLAZIONE DELLA COMBUSTIONE

In conformità con la Direttiva Rendimento 92/42/CEE, l’applicazione del bruciatore alla caldaia, la regolazione e

il collaudo, devono essere eseguiti nell’osservanza del manuale d’istruzione della caldaia stessa, compreso il

controllo della concentrazione di CO e CO

nei fumi, della loro temperatura e di quella media dell’acqua della

caldaia.

A seconda della portata richiesta dalla caldaia vanno definiti: l’ugello, la pressione della pompa e la regolazione

della serranda dell’aria, secondo la tabella seguente.

I valori indicati in tabella sono ottenuti su caldaia CEN (secondo EN267).

Sono riferiti al 12,5% di CO

, al livello del mare e con temperatura ambiente e del gasolio a 20 °C.

4.2 UGELLI CONSIGLIATI:

Delavan tipo W - B ; Danfosstipo S - B

Monarch tipo R ; Steinen tipo S - Q

POSIZIONE DI MANUTENZIONE

TIPO

Ugello Pressione pompa Portata

bruciatore Regolazione serranda

GPH Angolo bar kg/h ± 4% Tacca

367T1

0,40 60° 11 1,4 1,0

0,50 60° 12 1,9 1,8

0,60 60° 12 2,3 2,8

368T1

0,50 60° 12 1,9 1,5

0,60 60° 12 2,3 2,2

0,65 60° 12 2,5 2,7

0,75 60° 13

3,0

3,9

ACCESSIBILITÀ ALL’ UGELLO, AL TURBOLATORE

ED AGLI ELETTRODI, (vedi fig. 10)

➤

Estrarre il bruciatore dalla caldaia dopo avere tolto il

dado di fissaggio alla flangia.

➤

Agganciare il bruciatore alla flangia (1), allentare le

viti (3) e togliere il boccaglio (2) facendo una rotazio-

ne (l’attacco è del tipo a baionetta).

➤

Sfilare i cavetti (4) dagli elettrodi, estrarre dal gruppo

portaugello il gruppo turbolatore (5) dopo aver allen-

tato la vite (3, fig. 11, pag. 7).

➤

Avvitare l’ugello (6) stringendolo come mostrato in

figura.

ATTENZIONE

In caso di manutenzione al

gruppo portaugello avvitare il

dado (C) come mostrato in figu-

ra a lato.

SERRARE SENZA

PORTARE A BATTUTA

D5684

E9121

Fig. 10

2596

4.3 REGOLAZIONE ELETTRODI,

(vedi fig. 11)

4.4 PRESSIONE POMPA:

Viene tarata in fabbrica a 12 bar.

Per effettuare le variazioni agire sulla vite (4, fig. 5, pag. 4).

4.5 REGOLAZIONE SERRANDA,

(vedi fig. 12)

➤

Per effettuare la regolazione agire su pomello (1) dopo aver allentato leggermente la vite (2) e ruotata la

protezione (3).

➤

Una volta effettuata la regolazione, riposizionare correttamente la protezione (3) ed avvitare la vite (2).

➤

In fig. 12 è illustrata una regolazione della serranda aria per portata di 2,1 kg/h (tacca 2,6).

➤

All’arresto del bruciatore la serranda dell’aria si chiude automaticamente, fino ad una depressione max. al

camino di 0,5 mbar.

➤

Il bruciatore è dotato di un dispositivo elettromagnetico (4) il quale evita qualsiasi tipo di sbattimento della

serranda aria all’avviamento, anche con contropressioni di caldaia elevate.

NOTA

Nel caso di avaria del dispositivo elettromagnetico antisbattimento (4, fig. 12), il bruciatore non parte poichè il

dispositivo è collegato in serie al motore (vedi schema pag. 5), assumendo, così, anche una funzione di

sicurezza.

In caso di anomalia, il bruciatore può funzionare anche senza il dispositivo in quanto lo stesso è collegato al

circuito tramite speciali connettori che ne permettono l’esclusione. Si dovranno staccare i due connettori

maschio e femmina sul cavo del dispositivo e collegare tra di loro i due connettori del collegamento motore.

È assolutamente necessario, qualora si procedesse con questa temporanea soluzione, fare una nuova

regolazione della serranda aria.

– 0,2 mm

APPOGGIARE IL GRUPPO TURBOLATORE (1) AL PORTASPRUZZO (2) E BLOCCARE CON LA VITE (3).

Per eventuali aggiustamenti allentare la vite (4) e spostare gli elettrodi (5).

4,5

– 0,5 mm

D1676

3 2

5 4

Per accedere agli elettrodi esegui-

re l’operazione descritta al capito-

lo “4.2 UGELLI CONSIGLIATI”

(pag. 6).

ATTENZIONE

RISPETTATE

Fig. 11

LE MISURE DEVONO ESSERE

0,2

Fig. 12

Lato di riferimento regolazione

D1693

D1691

0 1 2 4 53

2596

4.6 RISCALDAMENTO DEL COMBUSTIBILE

Per garantire l’accensione ed il funzionamento regolari anche alle basse temperature, il bruciatore è dotato di

un riscaldatore del gasolio nella testa di combustione. Il riscaldatore si inserisce alla chiusura dei termostati.

Il consenso all’avviamento del bruciatore avviene mediante un termostato posto sul portaugello una volta

raggiunta la temperatura ottimale per l’accensione (tempo di attesa 0 ÷ 150s).

Il riscaldamento rimane inserito durante il funzionamento e si spegne all’arresto del bruciatore.

4.7 PROGRAMMA DI AVVIAMENTO

Segnalato dalla spia sull’apparecchiatura di comando e controllo (3, fig. 1, pag. 1).

5. MANUTENZIONE

Il bruciatore richiede una manutenzione periodica, che deve essere eseguita da personale abilitato e in

conformità alle leggi e normative locali.

La manutenzione diventa essenziale per un buon funzionamento del bruciatore, evitando in questo modo

consumi eccessivi di combustibile e riducendo pertanto le emissioni inquinanti nell’ambiente.

Prima di effettuare qualsiasi operazione di pulizia o controllo, togliere l’alimentazione elettrica al

bruciatore agendo sull’interruttore generale dell’impianto.

LE OPERAZIONI BASILARI DA EFFETTUARE SONO LE SEGUENTI:

➤

Controllare che non ci siano eventuali occlusioni o ammaccature nei tubi di alimentazione e ritorno del

combustibile.

➤

Effettuare la pulizia del filtro di linea di aspirazione del combustibile e del filtro della pompa.

➤

Effettuare la pulizia della fotoresistenza (4, fig. 1, pag. 1).

➤

Rilevare il corretto consumo di combustibile.

➤

Cambiare ugello, (vedi fig. 10, pag. 6) e verificare il corretto posizionamento degli elettrodi (fig. 11, pag. 7).

➤

Effettuare la pulizia della testa di combustione nella zona di uscita del combustibile, sul turbolatore.

➤

Lasciare funzionare il bruciatore a pieno regime per circa dieci minuti, tarando correttamente tutti gli elementi

indicati nel presente manuale. Quindi effettuare un’analisi della combustione verificando:

●

Temperatura dei fumi al camino

●

Contenuto della percentuale di CO

●

Contenuto di CO (ppm)

●

Indice di opacità dei fumi, secondo la scala di Bacharach.

D5023

150s 0

150s

12s

Termostato

Riscaldatore

Motore

Trasf. d’accensione

Valvola

Fiamma

Spia blocco

Blocco per mancata accensione

Normale

Autres manuels pour RG0.R

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Riello Brûleur

Riello

Riello Gulliver RG4D Guide de démarrage rapide

Riello

Riello RLS 310/M MX Mode d’emploi

Riello

Riello RLAS 650/EV Guide de démarrage rapide

Riello

Riello RS 28 Guide de démarrage rapide

Riello

Riello 809 T80 Guide de démarrage rapide

Riello

Riello 40 G3RK Guide de démarrage rapide

Riello

Riello G 24 Guide de démarrage rapide

Riello

Riello 3473280 Guide de démarrage rapide

Riello

Riello DB9 LSM C13 TC FB FS1 A0 T150 DUAL IGNITION Guide de démarrage rapide

Riello

Riello 40 F3 Instructions d'installation

Riello

Riello RDB1R GRANT MILTON 20 kW Guide de démarrage rapide

Riello

Riello RDB 2.2 BX 12-18 Guide de démarrage rapide

Riello

Riello RLS 300/EV MX Guide de démarrage rapide

Riello

Riello RS 45/M Guide de démarrage rapide

Riello

Riello RL 55/M BLU Guide de démarrage rapide

Riello

Riello RS 64/M MZ FS1 Guide de démarrage rapide

Riello

Riello RDB3.2 33/44 Guide de démarrage rapide

Riello

Riello F20 Guide de démarrage rapide

Riello

Riello RL 28/1 Manuel utilisateur

Riello

Riello RDB 3.2 WORCESTER GREENSTAR 32/50 Guide de démarrage rapide

Riello

Riello GAS 7 P/M Guide de démarrage rapide

Riello

Riello 566M Guide de démarrage rapide

Riello

Riello RS 300/M BLU Guide de démarrage rapide

Riello

Riello RG1RKD Guide de démarrage rapide

Manuels Brûleur populaires d'autres marques

True Induction

True Induction TI4B Manuel utilisateur

Weishaupt

Weishaupt WG20 Series Manuel utilisateur

Carolina Cooker

Carolina Cooker M116672 Manuel utilisateur

Unigas

Unigas HTP2000 Manuel utilisateur

baltur

baltur BT 250 DSG 4T Manuel utilisateur

muenkel design

muenkel design round burner Manuel utilisateur

Ecoflam

Ecoflam Multicalor 170.1 Manuel utilisateur

baltur

baltur BT 14 DSGW Manuel utilisateur

artisan

artisan Art-SB1 Mode d’emploi

AESYS

AESYS TurboFire II Manuel utilisateur

IKEA

IKEA GRILLSKÄR Manuel utilisateur

RUSTA

RUSTA SAREK Manuel utilisateur

PROPOINT

PROPOINT 8933657 Manuel utilisateur

baltur

baltur TBL 1000 ME Manuel de référence

Riello Burners

Riello Burners P 200 P/G Guide de démarrage rapide

WLD-TEC

WLD-TEC powerjet Manuel utilisateur

MSR

MSR DRAGONFLY Manuel utilisateur

baltur

baltur COMIST 23SP Manuel utilisateur
