Riello 40 FS20 CV Guide de démarrage rapide

Istruzioni per installazione, uso e manutenzione

Montage und Bedienungsanleitung

Instructions pour installation, utilisation et entretien

Installation, use and maintenance instructions

2903216 (3) - 08/2022

Bruciatore di gas ad aria soffiata

Gas-Gebläsebrenner

Brûleur gaz à air soufflé

Forced draught gas burner

Funzionamento monostadio

Einstufiger betrieb

Fonctionnement à 1 allure

One stage operation

CODICE - CODE MODELLO - MODELL - MODELE

MODEL

TIPO - TYP

TYPE

3756938 RIELLO 40 FS20 CV 569T

3216 1I

INDICE

1. DESCRIZIONE DEL BRUCIATORE . . . 1

1.1 Materiale a corredo . . . . . . . . . . . . . . . . 1

2. DATI TECNICI. . . . . . . . . . . . . . . . . . . . 2

2.1 Dati tecnici . . . . . . . . . . . . . . . . . . . . . . 2

2.2 Dimensioni . . . . . . . . . . . . . . . . . . . . . . 2

2.3 Campo di lavoro . . . . . . . . . . . . . . . . . . 2

3. INSTALLAZIONE . . . . . . . . . . . . . . . . . 3

3.1 Fissaggio alla caldaia . . . . . . . . . . . . . . 3

3.2 Posizionamento sonda elettrodo . . . . . . 4

3.3 Linea di alimentazione gas . . . . . . . . . . 4

3.4 Collegamenti elettrici. . . . . . . . . . . . . . . 5

3.4.1 Collegamenti elettrici standard . . . . . . . 5

3.4.2 Collegamenti elettrici con controllo 

tenuta valvole . . . . . . . . . . . . . . . . . . . . 6

4. FUNZIONAMENTO . . . . . . . . . . . . . . . . 6

4.1 Regolazione della combustione. . . . . . . 6

4.2 Regolazione testa di combustione. . . . . . 6

4.3 Regolazione serranda aria . . . . . . . . . . . 7

4.4 Controllo della combustione . . . . . . . . . . 7

4.5 Pressostato aria . . . . . . . . . . . . . . . . . . . 7

4.6 Programma di avviamento. . . . . . . . . . . . 7

4.7 Diagnostica programma di avviamento . . 8

4.8 Sblocco apparecchiatura e utilizzo 

diagnostica . . . . . . . . . . . . . . . . . . . . . . . 8

5. AVVERTENZE 

per evitare al bruciatore surriscaldamenti

eccessivi o cattiva combustione . . . . . . . 10

6. MANUTENZIONE . . . . . . . . . . . . . . . . . . 10

7. ANOMALIE / RIMEDI . . . . . . . . . . . . . . . 12

1. DESCRIZIONE DEL BRUCIATORE

Bruciatore di gas con funzionamento monostadio.

Il bruciatore risponde al grado di protezione IP X0D (IP 40) secondo EN 60529.

Il bruciatore esce dalla fabbrica predisposto per il funzionamento con ventilazione continua. 

Per il funzionamento normale del bruciatore è necessario scollegare la spina (X9) del gruppo relè e col-

legare la spina (X9*) derivante dal gruppo basetta alla presa (XP9) dell’apparecchiatura, vedi paragrafo

“3.4.1 Collegamenti elettrici standard” alla pagina 5.

ATTENZIONE: il bruciatore é utilizzabile solamente per applicazioni di processo industriale.

1 – Serranda aria

2 – Viti fissa serranda

3 – Presa a 7 poli per alimentazione e tele-

comandi

4 – Presa a 6 poli per rampa gas

5 – Passacavo

6 – Vite per fissaggio cofano

7 – Pressostato aria

8 – Apparecchiatura di comando

e controllo

9 – Pulsante di sblocco con segnalazione

di blocco

10 –Relè

NOTE:

– Il passacavo (5) dato a corredo, va montato dalla stessa parte della rampa gas.

– Verificare l’accessibilità alle viti di fissaggio del cofano una volta installato il bruciatore. 

Eventualmente sostituirle con quelle date a corredo (6, Fig. 1).

Fig. 1

D7275

6 5 3

9 8

1.1 MATERIALE A CORREDO

Schermo isolante . . . . . . . . . . . . . N° 1 Viti e dadi per flangia di fissaggio alla caldaia . . . . N° 4

Passacavo . . . . . . . . . . . . . . . . . . N° 1 Viti per fissaggio cofano . . . . . . . . . . . . . . . . . . . . . N° 3

Cerniera. . . . . . . . . . . . . . . . . . . . N° 1 Spina a 7 poli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N° 1

3216 2I

2. DATI TECNICI

2.1 DATI TECNICI

TIPO 569T

Potenza termica (1) 81 ÷ 220 kW - 70.000 ÷ 189.000 kcal/h

Gas naturale (Famiglia 2) Pci: 8 12 kWh/Nm3 -7.000 ÷ 10.340 kcal/Nm3

Pressione: min. 20 mbar – max. 100 mbar

Alimentazione elettrica Monofase, 230V ±10% ~50Hz

Motore 230V / 1,4A

Condensatore 5 F

Trasformatore d’accensione Primario 230V / 1,8A - Secondario 8 kV / 30 mA

Potenza elettrica assorbita 0,25 kW

(1) Condizioni di riferimento: Temperatura 20°C - Pressione barometrica 1013 mbar – Altitudine 0 m s.l.m.

2.2 DIMENSIONI

FlangiaBruciatore

350 120 389 170

155

33 67

45°

125

298

170

Rp 3/4

230

152



280



Ingombro ottenibile con kit da chiedere a parte.

D4257

200





379



Testa di combustione lunga da chiedere a parte.

2.3 CAMPO DI LAVORO

D5212

Potenza termica

0,8

1,6

2,4

3,2

4,0

4,8

70.000 90.000 110.000 130.000 kcal/h

80 120100 140 160 kW180

170.000

200 220

150.000 190.000

Pressione in camera di

combustione - mbar

3216 3I

CORRELAZIONE TRA PRESSIONE DEL GAS E POTENZIALITÀ

Per avere la massima potenzialità occorrono 6,9 mbar misurati al manicotto (M2, vedi cap. 3.3, Pag. 4) con

camera di combustione a 0 mbar e gas G20 - Pci = 10 kWh/Nm3(8.570 kcal/Nm3).

D5213

Potenza termica

70.000 90.000 110.000 130.000 kcal/h

80 120100 140 160 kW180

170.000

200 220

150.000 190.000

Pressione gas alla testa

di combustione in mbar

3. INSTALLAZIONE

L’INSTALLAZIONE DEL BRUCIATORE DEVE ESSERE EFFETTUATA IN CONFORMITÀ ALLE LEGGI E

NORMATIVE LOCALI.

3.1 FISSAGGIO ALLA CALDAIA

MONTAGGIO

S7393

CERNIERA

132

D5097

Separare la testa di combustione dal resto

del bruciatore togliendo il dado (1) e arretrare

il gruppo (A).

Fissare il gruppo (B) alla piastra (2) della cal-

daia interponendo lo schermo isolante (3)

dato a corredo.

La portina della caldaia deve avere uno spessore

max. di 100 mm, rivestimento refrattario compreso.

Nel caso in cui lo spessore fosse maggiore (max.

260 mm) è necessario utilizzare una prolunga per

testa di combustione da chiedere a parte.

ATTENZIONE

3216 4I

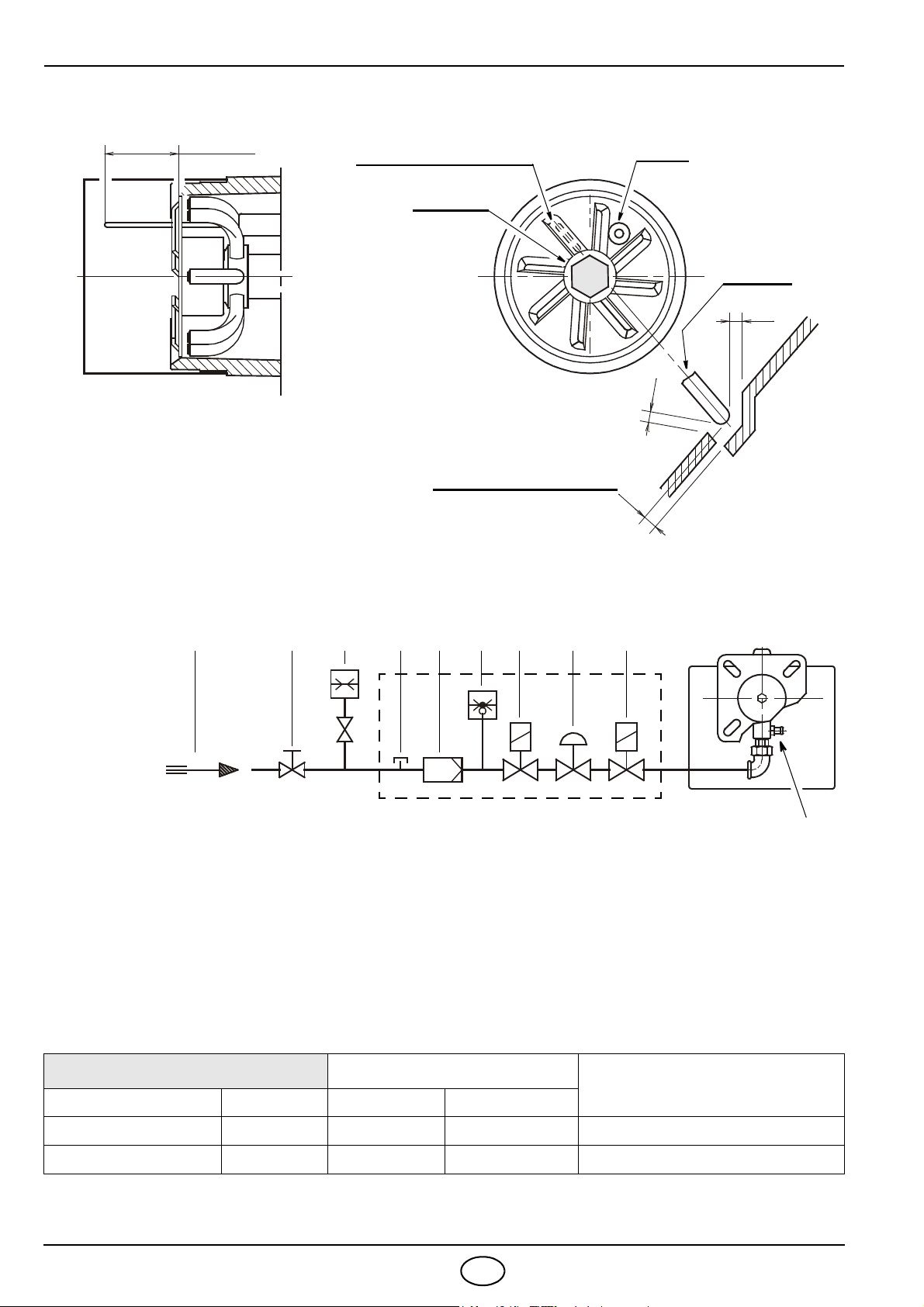

3.2 POSIZIONAMENTO SONDA ELETTRODO

D5104

Elettrodo d’accensione

ATTENZIONE





Sonda

Sonda Elettrodo

3,7

Diffusore

3.3 LINEA DI ALIMENTAZIONE GAS

1– Condotto arrivo gas

2– Saracinesca manuale (a carico dell’installatore)

3– Manometro pressione gas (a carico dell’installatore)

4– Filtro

5– Pressostato gas

6– Valvola di sicurezza

7– Stabilizzatore di pressione

8– Valvola di regolazione

M1 – Presa per la misurazione pressione

di alimentazione

M2 – Presa per la misurazione pressione

alla testa

D5099

2 3 M1 4 5 6 7 8

RAMPA GAS ATTACCHI IMPIEGO

TIPO CODICE INGRESSO USCITA

MBDLE 407 B01 3970531 Rp 3/4 Rp 3/4 Gas naturale 180 kW e GPL

MBDLE 410 B01 3970532 Rp 1 Rp 3/4 Gas naturale e GPL

RAMPA GAS

La rampa gas viene fornita a parte e per la sua regolazione vedere le istruzioni che l’accompagnano.

3216 5I

3.4 COLLEGAMENTI ELETTRICI

ATTENZIONE:

Non scambiare il neutro con la fase, rispettare esattamente lo schema indicato ed eseguire un buon colle-

gamento di terra.

La sezione dei conduttori deve essere di min. 1 mm2. (Salvo diverse indicazioni di norme e leggi locali).

I collegamenti elettrici eseguiti dall’installatore devono rispettare le norme vigenti nel paese.

Verificare l’arresto del bruciatore aprendo il termostato di caldaia e il blocco aprendo il connettore inserito nel filo

rosso della sonda, posto all’esterno dell’apparecchiatura.

In caso di alimentazione fase-fase è necessario eseguire un ponte nella morsettiera dell’apparecchiatura tra il

morsetto 6 e il morsetto di terra.

NOTE: I bruciatori sono stati omologati per funzionamento intermittente.

Ciò significa che devono fermarsi almeno 1 volta ogni 24 ore per permettere all’apparecchiatura elettrica di effettuare

un controllo della propria efficienza all’avviamento. Normalmente l’arresto del bruciatore viene assicurato dal termo-

stato limite (TL) della caldaia. Se così non fosse, è necessario applicare in serie a (TL) un interruttore orario che

provveda all’arresto del bruciatore almeno una volta ogni 24 ore.

230V

50Hz

D7273

3.4.1 COLLEGAMENTI ELETTRICI STANDARD

LEGENDA

B4 – Segnalazione funzionamento

C– Condensatore

CN1 – Connettore SO

E– Elettrodo

F1 – Filtro antidisturbiradio

h1 – Contaore

MV – Motore

PA – Pressostato aria

PG – Pressostato gas minima

RL –Relè

SO – Sonda ionizzazione

S3 – Segnalazione di blocco a

distanza (230V - 0,5A max.)

TA – Trasformatore di accensione

TB – Terra bruciatore

TL – Termostato di limite

TS – Termostato di sicurezza

T6A –Fusibile

V10 – Valvola di sicurezza

V11 – Valvola di regolazione

XP.. –Presa

X9* – Spina 9 poli per ventilazione

continua

X.. –Spina

ESEGUITO IN FABBRICA A CURA DELL’INSTALLATORE

3216 6I

3.4.2 COLLEGAMENTI ELETTRICI CON CONTROLLO TENUTA VALVOLE (DUNGS VPS 504)

230V

50Hz

D4199

LEGENDA

X6 – Spina 6 poli

X7 – Spina 7 poli

B4 – Segnalazione funzionamento

h1 – Contaore

PG – Pressostato gas minima

S3 – Segnalazione di blocco a

distanza (230V - 0,5A max.)

T6A – Fusibile

TL – Termostato di limite

TS – Termostato di sicurezza

V10 – Valvola di sicurezza

V11 – Valvola di regolazione

A CURA

DELL’INSTALLATORE

4. FUNZIONAMENTO

4.1 REGOLAZIONE DELLA COMBUSTIONE

A seconda della portata richiesta dalla caldaia va definita la regolazione della testa di combustione e la regola-

zione della serranda aria.

4.2 REGOLAZIONE TESTA DI COMBUSTIONE, (vedi Fig. 2)

Per la regolazione della testa di combustione procedere come segue:

Allentare la vite (A), spostare il gomito (B) in modo che il piano posteriore del manicotto (C) coincida con la

tacca desiderata. Ad operazione ultimata, bloccare la vite (A).

Esempio:

Il bruciatore è installato in una caldaia da 155 kW.

Considerando un rendimento del 90% il bruciatore dovrà erogare circa 172 kW. Dal diagramma risulta che per

questa potenzialità la regolazione va effettuata sulla tacca 3.

Il diagramma è orientativo e deve essere usato per una regolazione iniziale.

Per garantire il buon funzionamento del pressostato aria può essere necessario ridurre l’apertura della testa di

combustione (tacca verso la pos. 0).

S7015

Fig. 2

N° tacca

D5109

kcal/h kW

240

200.000

140.000

120.000

100.000

70.000

200

220

80.000

160.000

180.000

02134

140

120

100

160

180

172

3216 7I

4.3 REGOLAZIONE SERRANDA ARIA, (vedi Fig. 3)

D5231

Fig. 3

La regolazione della portata d’aria si effettua agendo sulla serranda

fissa (1) dopo aver allentato le viti (2). Una volta raggiunta la

regolazione ottimale avvitare completamente le viti (2).

4.4 CONTROLLO DELLA COMBUSTIONE

CO2È consigliabile non superare un valore pari al 10% di CO2 (gas

naturale ), per evitare il rischio che piccoli cambiamenti nelle

regolazioni, dovuti, ad esempio, alla variazione del tiraggio,

possano determinare una combustione con aria insufficiente e

la conseguente formazione di monossido di carbonio (CO).

CO Non superiore a 100 mg/kWh (93 ppm).

CORRENTE DI IONIZZAZIONE

La corrente minima per far funzionare l’apparecchiatura è 3 µA.

Sonda

Connettore

Morsettiera

apparecchiatura

D5006

Il bruciatore dà una corrente nettamente supe-

riore, tale da non richiedere normalmente alcun

controllo. Qualora, comunque, si voglia misu-

rare la corrente di ionizzazione bisogna aprire il

connettore inserito nel filo rosso della sonda ed

inserire un microamperometro.

4.5 PRESSOSTATO ARIA

Eseguire la regolazione del pressostato aria dopo aver effettuato tutte le altre regolazioni del bruciatore con il

pressostato aria regolato a inizio scala. Con il bruciatore funzionante alla potenza minima aumentare la

pressione di regolazione girando lentamente in senso orario l’apposita manopolina fino al blocco del bruciatore.

Girare quindi in senso antiorario la manopolina di una tacca e ripetere l’avviamento del bruciatore per verificare

la regolarità. Se il bruciatore si blocca nuovamente, girare ancora la manopolina di mezza tacca.

Attenzione: in accordo con la norma EN 676, il pressostato aria deve intervenire prima che il CO nei fumi

superi l’ 1% (10.000 ppm). Per accertarsi di ciò, inserire un analizzatore della combustione nel camino, chiudere

lentamente la bocca di aspirazione del ventilatore e verificare che avvenga il blocco del bruciatore, prima che il

CO nei fumi superi l’ 1%.

4.6 PROGRAMMA DI AVVIAMENTO

Blocco per mancata accensione

Termostato

Motore

Trasf. d’accensione

Valvole

Fiamma

Blocco

3s40s40smax. 2s max. 2s

D4172

D7278

Termostato

Motore

Trasf. d’accensione

Valvole

Fiamma

Blocco

Blocco per mancata accensione

- se in funzionamento la fiamma si spegne il bruciatore va in blocco entro 1 secondo.

3s40 + 2s40 + 2s

Funzionamento senza ventilazione continua



Inizio richiesta calore Fine richiesta calore

Attenzione: - la richiesta di calore è indipendente dalla funzione di ventilazione del motore;

Funzionamento con ventilazione continua



3216 8I

4.7 DIAGNOSTICA PROGRAMMA DI AVVIAMENTO

Durante il programma di avviamento, le indicazioni sono esplicate nella seguente tabella:

TABELLA CODICE COLORE

Sequenze Codice colore

Preventilazione 

Fase di accensione 

Funzionamento con fiamma ok 

Funzionamento con segnale di fiamma debole 

Alimentazione elettrica inferiore a ~170V 

Blocco 

Luce estranea 

Legenda: Spento Giallo Verde Rosso

4.8 SBLOCCO APPARECCHIATURA E UTILIZZO DIAGNOSTICA

L’apparecchiatura in dotazione ha una sua funzione diagnostica attraverso la quale è possibile facilmente

individuare le eventuali cause di mal funzionamento (segnalazione: LED ROSSO).

Per utilizzare tale funzione, è necessario attendere almeno 10 secondi dall’istante di messa in sicurezza

(blocco) e premere, quindi, il pulsante di sblocco.

L’apparecchiatura genera una sequenza di impulsi (a distanza di 1 secondo) che si ripete ad intervalli

costanti di 3 secondi.

Visualizzato il numero di lampeggi e identificata la possibile causa, è necessario resettare il sistema tenendo

premuto il pulsante per un tempo compreso tra 1 e 3 secondi.

         

Premere sblocco

per >3s 3sImpulsi Impulsi

LED ROSSO acceso

attendere per almeno 10s

Intervallo

Blocco

Qui di seguito vengono elencate le metodologie possibili per effettuare lo sbocco dell’apparecchiatura e

per l’utilizzo delle diagnostiche.

SBLOCCO APPARECCHIATURA

Per effettuare lo sblocco dell’apparecchiatura procedere come segue:

Premere il pulsante per un tempo compreso tra 1 e 3 secondi. 

Il bruciatore si riavvia dopo una pausa di 2 secondi dal rilascio del pulsante.

Nel caso in cui il bruciatore non riparta è necessario verificare la chiusura del termostato limite.

DIAGNOSTICA VISIVA

Indica la tipologia di guasto del bruciatore che ne comporta il blocco.

Per visualizzare la diagnostica procedere come segue:

Tenere premuto il pulsante per più di 3 secondi dalla condizione di led rosso fisso (blocco bruciatore).

Il termine dell’operazione verrà indicato da un lampeggio di colore giallo.

Rilasciare il pulsante a lampeggio avvenuto. Il numerodi lampeggi evidenzia la causa del mal funziona-

mento indicato nella tabella sottoriportata.

DIAGNOSTICA SOFTWARE

Identifica la vita del bruciatore mediante collegamento ottico a PC indicandone ore di funzionamento,

numero e tipologie di blocchi, numero di serie dell’apparecchiatura etc…

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Riello Brûleur

Riello

Riello Gulliver BS1 Guide de démarrage rapide

Riello

Riello Riello F10 Guide de démarrage rapide

Riello

Riello RS 160/E BLU Guide de démarrage rapide

Riello

Riello DB 12 LM C10 Guide de démarrage rapide

Riello

Riello G 24 Guide de démarrage rapide

Riello

Riello RG5D Guide de démarrage rapide

Riello

Riello RS 300/M BLU Guide de démarrage rapide

Riello

Riello RX 70 S/PV Guide de démarrage rapide

Riello

Riello RLS 800/E MX Guide de démarrage rapide

Riello

Riello RG3F Guide de démarrage rapide

Riello

Riello RDB B10 Guide de démarrage rapide

Riello

Riello RLAS 650/EV Guide de démarrage rapide

Riello

Riello 1146T1 Guide de démarrage rapide

Riello

Riello RDB2.2 SAVANNAH B20 Guide de démarrage rapide

Riello

Riello RS 1000/EV C01 Guide de démarrage rapide

Riello

Riello RDB2.2 BF GREENSTAR HEATSLAVE II 12/18 Guide de démarrage rapide

Riello

Riello RLS 200/EVi MX Guide de démarrage rapide

Riello

Riello RX80 S/PV Guide de démarrage rapide

Riello

Riello G10 Guide de démarrage rapide

Riello

Riello Gulliver BG7D Guide de démarrage rapide

Riello

Riello RS 1300/E C01 Guide de démarrage rapide

Riello

Riello RLS 1000/M MX Manuel utilisateur

Riello

Riello RLS Series Guide de démarrage rapide

Riello

Riello RS 250/M Guide de démarrage rapide

Manuels Brûleur populaires d'autres marques

True Induction

True Induction TI4B Manuel utilisateur

Weishaupt

Weishaupt WG20 Series Manuel utilisateur

Carolina Cooker

Carolina Cooker M116672 Manuel utilisateur

Unigas

Unigas HTP2000 Manuel utilisateur

baltur

baltur BT 250 DSG 4T Manuel utilisateur

muenkel design

muenkel design round burner Manuel utilisateur

Ecoflam

Ecoflam Multicalor 170.1 Manuel utilisateur

baltur

baltur BT 14 DSGW Manuel utilisateur

artisan

artisan Art-SB1 Mode d’emploi

AESYS

AESYS TurboFire II Manuel utilisateur

IKEA

IKEA GRILLSKÄR Manuel utilisateur

RUSTA

RUSTA SAREK Manuel utilisateur

PROPOINT

PROPOINT 8933657 Manuel utilisateur

baltur

baltur TBL 1000 ME Manuel de référence

Riello Burners

Riello Burners P 200 P/G Guide de démarrage rapide

WLD-TEC

WLD-TEC powerjet Manuel utilisateur

MSR

MSR DRAGONFLY Manuel utilisateur

baltur

baltur COMIST 23SP Manuel utilisateur
