Riello 40 F20 Guide de démarrage rapide

2902095 (9)

Manuel d’entretien

Installation, use and maintenance instructions

Istruzioni per installazione, uso e manutenzione

Instrucciones para la instalación, uso y mantenimiento

Installatie-, gebruiks- en onderhoudsvoorschriften

Bruciatore di gasolio

Brûleur ﬁoul

Oil burner

Quemador de gasóleo

Stookoliebrandes

CODICE - CODE

CÓDIGO MODELLO - MODELE

MODEL - MODELO TIPO -TYPE

3452782 F20 464M

Monostadio

Fonctionnement à 1 allure

One stage operation

Funcionamiento a 1 llama

Eentrapsbranders

2095

ITALIANO

DATITECNICI

■

Bruciatore con marcatura CE in conformità alle Direttive CEE:

CEM 89/336/CEE, Bassa Tensione 73/23/CEE, Macchine 98/37/CEE e Rendimento 92/42/CEE.

■

Il bruciatore risponde al grado di protezione IP 40 secondo EN 60529.

TIPO 464M

Portata - Potenza termica 8 ÷17 kg/h - 95 ÷202 kW

Combustibile Gasolio, viscosità max. a 20 °C: 6 mm

Alimentazione elettrica Monofase, 230V ±10%

50Hz

Motore 1,4A assorbiti – 2750 g/min – 288 rad/s

Condensatore 5

Trasformatore d’accensione Secondario 8 kV – 16 mA

Pompa Pressione: 7 ÷15 bar

Potenza elettrica assorbita 0,32 kW

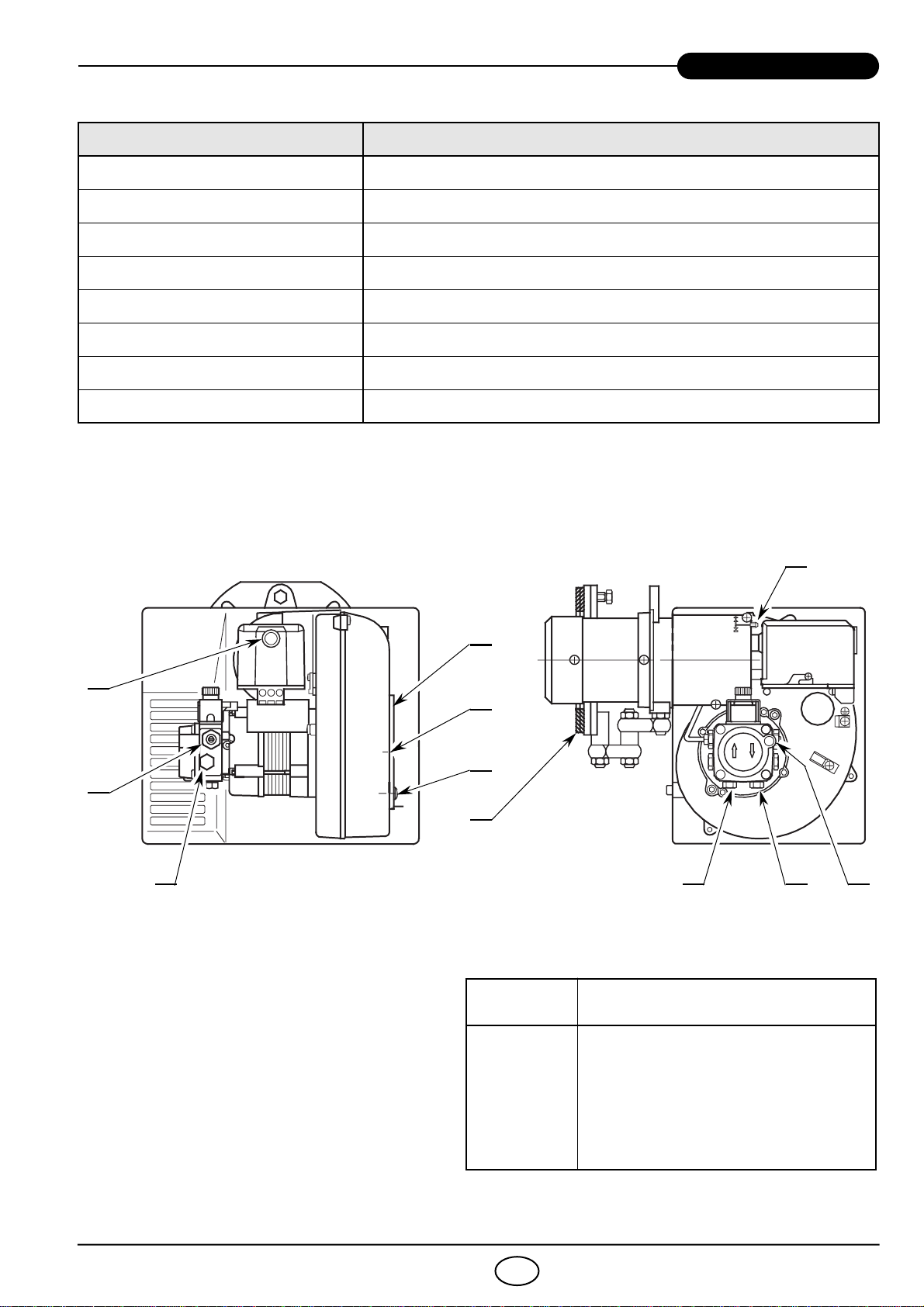

1– Ritorno

2– Aspirazione

3– Attacco manometro

4– Regolatore pressione pompa

5– Attacco vacuometro

6– Viti ﬁssa serranda

7– Serranda aria

8– Vite di regolazione testa

9– Pulsante di sblocco con

segnalazione di blocco

10 –Flangia con schermi isolanti

MATERIALE A CORREDO

Quantità Descrizione

Tubi ﬂessibili con nipples

Flangia con due schermi isolanti

Viti e dadi per ﬂangia

Cerniera

Vite con due dadi per ﬂangia

Passacavo

D5399

Fig. 1

123

2095

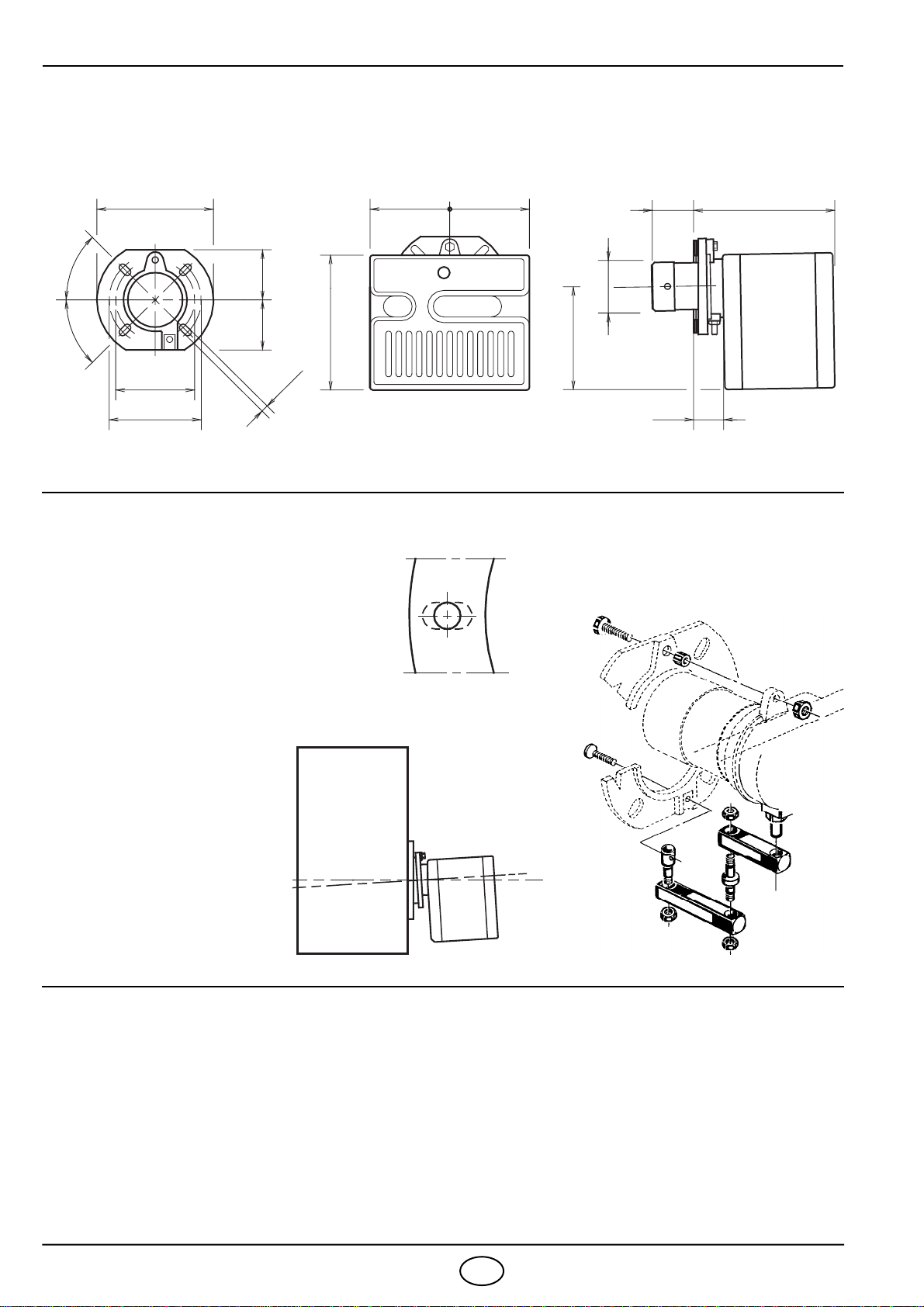

DIMENSIONI

FISSAGGIO ALLA CALDAIA

Flangia Bruciatore

350 114 299

160

45°

ø125

298

230

D5313

213

99 99

190

45°

È indispensabile che tra la portina della

caldaia e la flangia del bruciatore siano in-

terposti i due schermi isolanti (10, fig. 1).

Questi schermi isolanti hanno quattro

fori che vanno eventualmente modificati

come in figura a lato. D5242

Fig. 2

Verificare che il bruciatore

una volta installato sia leg-

germente inclinato verso il

basso.

(Vedi fig. 2).

Il bruciatore è predisposto

per ricevere i tubi di ali-

mentazione del gasolio da

entrambi i lati. D5572

FISSAGGIO BRUCIATORE E

MONTAGGIO CERNIERA

S7385

2095

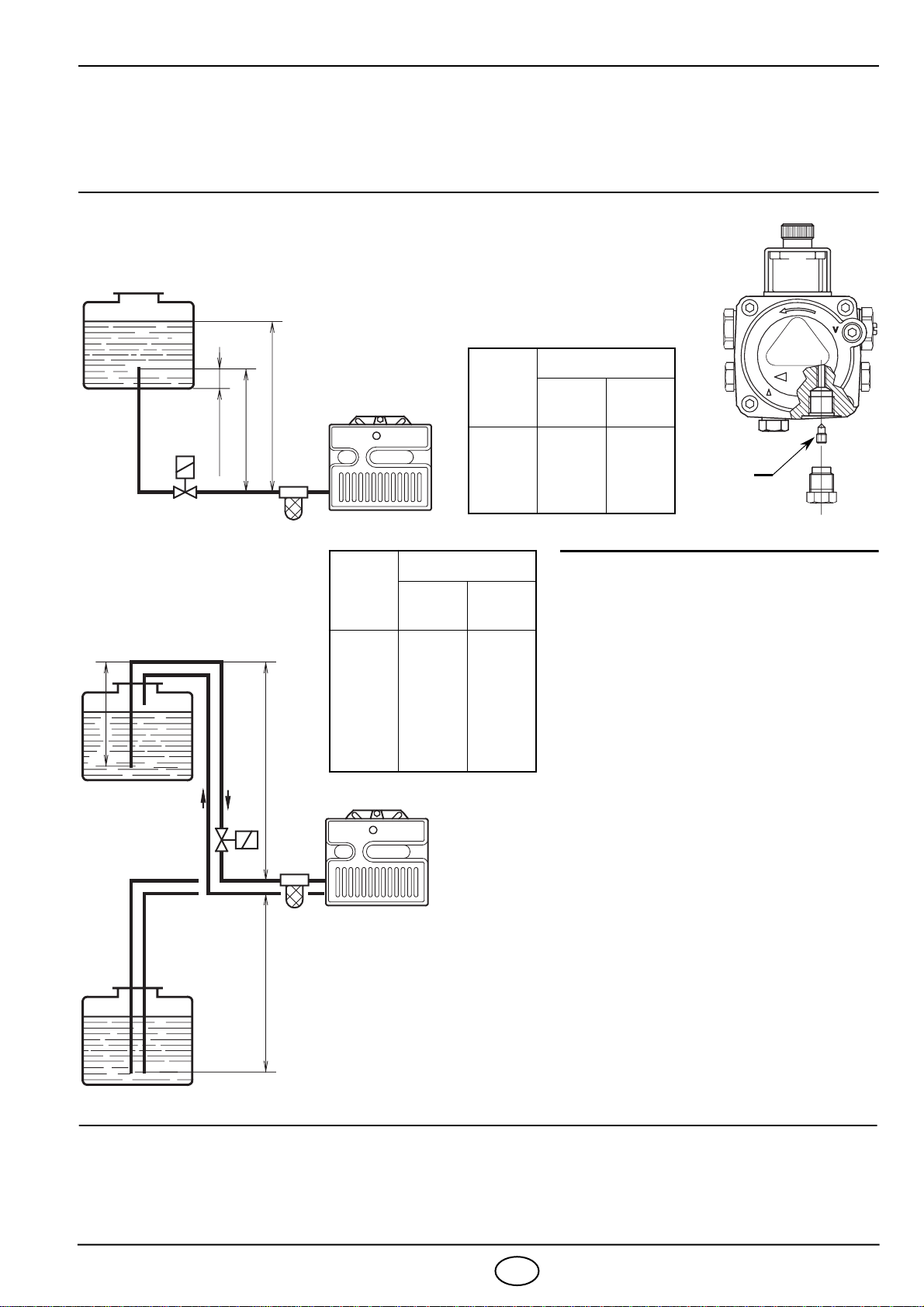

IMPIANTI IDRAULICI

ATTENZIONE:

Accertarsi, prima di mettere in funzionamento il bruciatore, che il tubo di ritorno

non abbia occlusioni. Un eventuale impedimento provocherebbe la rottura dell’or-

gano di tenuta della pompa.

Non si deve superare la depressione

max. di 0,4 bar (30 cm Hg). Oltre tale

valore si ha liberazione di gas dal

combustibile.

Si raccomanda che le tubazioni sia-

no a perfetta tenuta.

Negli impianti in depressione si

consiglia di far arrivare la tubazione

di ritorno alla stessa altezza della

tubazione di aspirazione. In questo

caso non è necessaria la valvola di

fondo.

Se invece la tubazione di ritorno arriva

sopra il livello del combustibile la val-

vola di fondo è indispensabile.

Questa soluzione è meno sicura della

precedente per la possibile mancanza

di tenuta della valvola.

INNESCO POMPA

Avviare il bruciatore ed attendere l’in-

nesco. Se avviene il blocco prima

dell’arrivo del combustibile, attendere

20 secondi almeno, poi ripetere l’ope-

razione.

È necessario installare un ﬁltro sulla linea di alimentazione del combustibile.

●SOLO PER L’ITALIA: Dispositivo automatico di intercettazione secondo circolare Ministero

dell’interno n° 73 del 29/7/71.

metri

L metri

ø i

8 mm ø i

10 mm

0,5

1,5

100

Importante: La pompa è predisposta per funzionamento bitubo.

Per il funzionamento monotubo è necessario togliere

la vite di by-pass (A). (Vedi ﬁgura a lato).

metri

L metri

ø i

8 mm ø i

10 mm

0,5

1,5

3,5

100

H max. 4 m

max. 4 m

min. 0.1 m

D5374

D5376

D5199

H= dislivello.

L= max. lunghezza del

tubo di aspirazione.

ø i = diametro interno del

tubo.

●

2095

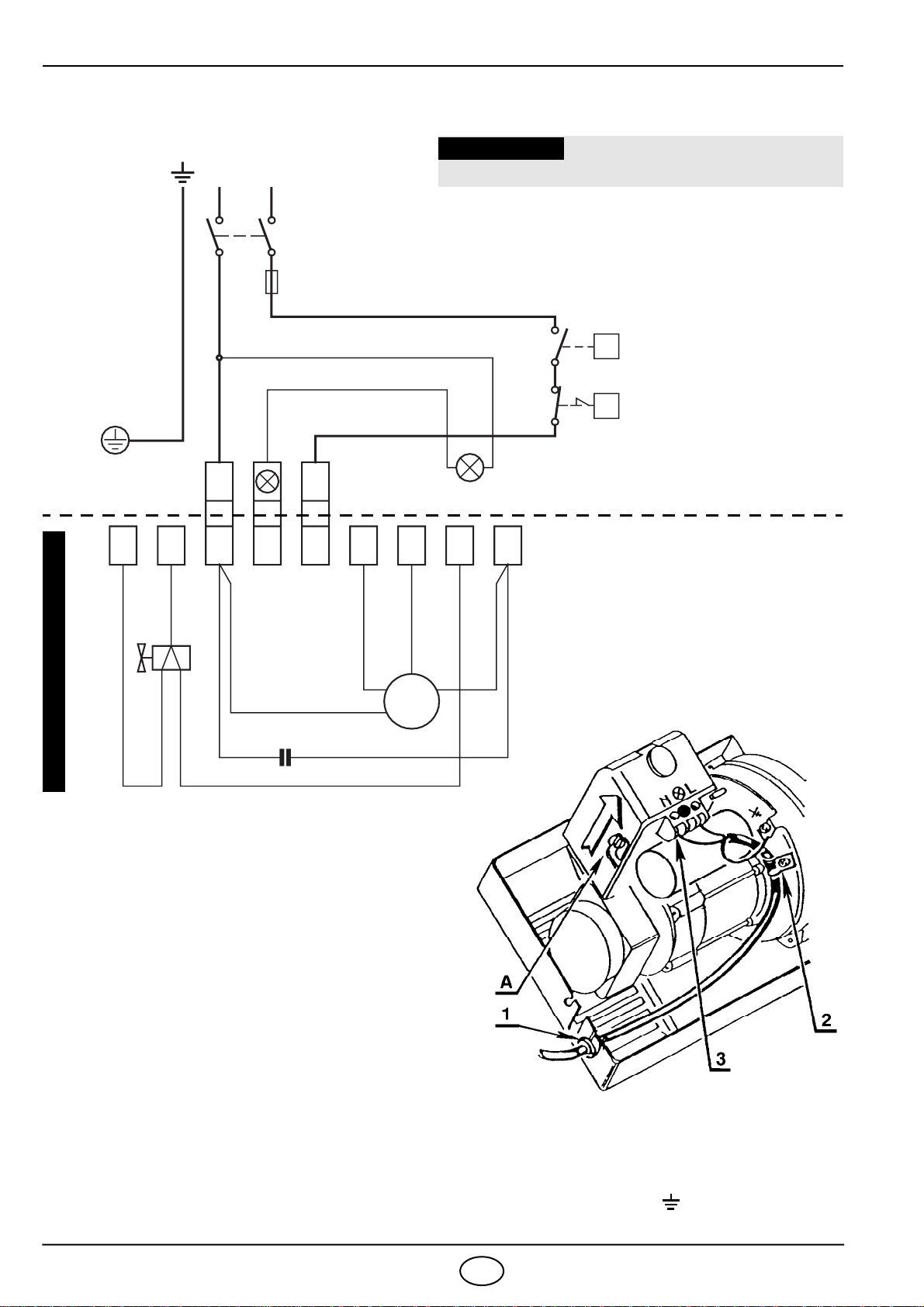

COLLEGAMENTI ELETTRICI

S7029

Marrone

Bianco

(50V)

Blu

Motore

Condensatore

Termostato di regolazione

Neutro

T6A

Nero

NOTE

– Sezione dei conduttori 1,5 mm2.

– I collegamenti elettrici eseguiti dall’installatore

devono rispettare le norme vigenti nel paese.

– Per togliere l’apparecchiatura dal brucia-

tore; allentare la vite (A)

(vedi ﬁgura)

tirare nel senso della freccia.

– La fotoresistenza è montata direttamente

nell’apparecchiatura

(sotto il trasformatore di

accensione)

su un supporto ad innesto

rapido.

COLLAUDO

Verificare l’arresto del bruciatore aprendo i ter-

mostati.

ESEGUITO IN FABBRICA

230V ~50Hz

123456789

Blu

Marrone

Valvola

PERCORSO DEL CAVO ELETTRICO

1- Passacavo N- Neutro

2- Fissacavo L- Fase

3- Morsettiera - Terra bruciatore

D5228

Nero

ATTENZIONE

NON SCAMBIARE IL NEUTRO CON LA FASE

●(Vedi pag. 3). Collegare il dispositivo auto-

matico di intercettazione (230V - 0,5A max.)

ai morsetti 3 - 6 dell’apparecchiatura.

Termostato di massima

a riarmo manuale

Segnalazione di blocco

esterna (230V - 0,5A max.)

Morsettiera

apparecchiatura 530SE*

Interruttore

generale

2095 5I

REGOLAZIONE DELLA COMBUSTIONE

In conformità con la Direttiva Rendimento 92/42/CEE, l’applicazione del bruciatore alla caldaia, la

regolazione e il collaudo, devono essere eseguiti nell’osservanza del manuale d’istruzione della

caldaia stessa, compreso il controllo della concentrazione di CO e CO2nei fumi, della loro tempe-

ratura e di quella media dell’acqua della caldaia.

A seconda della portata richiesta dalla caldaia vanno definiti: l’ugello, la pressione della pompa,

la regolazione della testa di combustiobe e la regolazione della serranda, secondo la tabella

seguente.

I valori indicati in tabella sono ottenuti su caldaie CEN (secondo EN 303).

Sono riferiti al 12,5% di CO2, al livello del mare e con temperatura ambiente e del gasolio a 20 °C.

UGELLI CONSIGLIATI : Monarch tipo R - PLP; Steinen tipo S

Danfoss tipo S - B ; Delavan tipo B - W

PRESSIONE: 12bar: L a pompa lascia la fabbrica tarata a tale valore.

14bar: Migliora l’aggancio ﬁamma all’elica. È quindi indicata per le accen-

sioni a basse temperature.

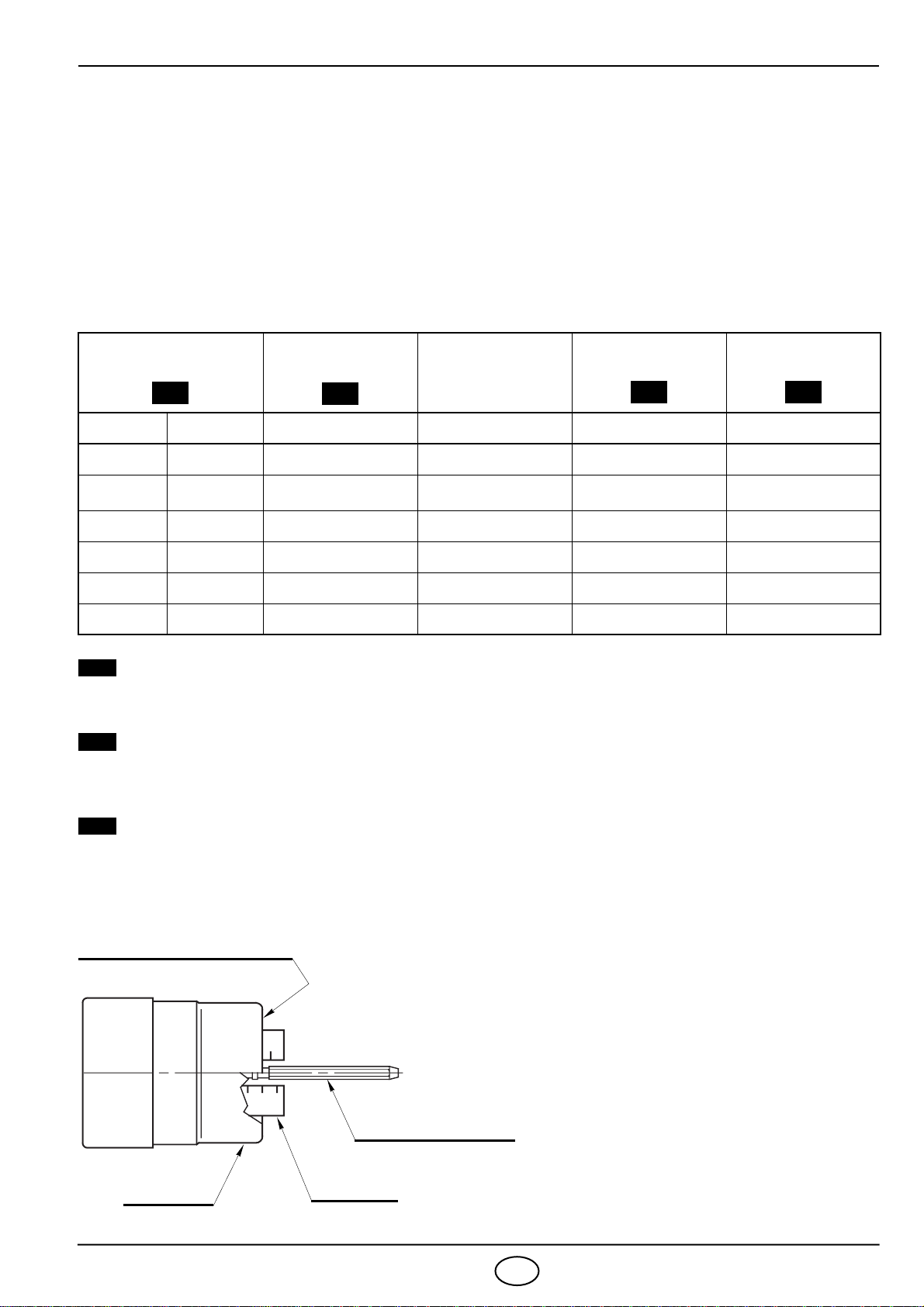

REGOLAZIONETESTA

Va fatta all’atto del montaggio dell’ugello, con la testa smontata. Dipende dalla portata del

bruciatore e si esegue ruotando l’asta di regolazione fino a che il piano terminale del boccaglio

collima con la tacca indicata in tabella.

Ugello Pressione

pompa Portata

bruciatore Regolazione

testa Regolazione

serranda

GPH Angolo bar kg/h ± 4% Tacca Tacca

2,00 60° 12 8,0 1,5 3,5

2,25 60° 12 9,0 24,7

2,50 60° 12 10,0 2,5 5

3,00 60° 12 12,0 36,5

3,50 60° 12 14,0 47

4,00 60° 13,5 17,0 68

123 4

Nello schizzo a lato la testa è regolata

per una portata di 3,00 GPH a 12 bar.

La tacca 3dell’indicatore coincide

con il piano esterno del boccaglio co-

me indicato in tabella.

Boccaglio

Asta di regolazione

Indicatore

Piano terminale boccaglio

D5398

135

2095 6I

REGOLAZIONE SERRANDA

I valori riportati in tabella servono per una prima taratura della serranda. Si riferiscono a bruciato-

re con cofano montato e camera di combustione con depressione zero.

Questi valori vanno eventualmente ritoccati a seconda delle specifiche necessità dell’impianto in

modo da ottenere 1di bacharach.

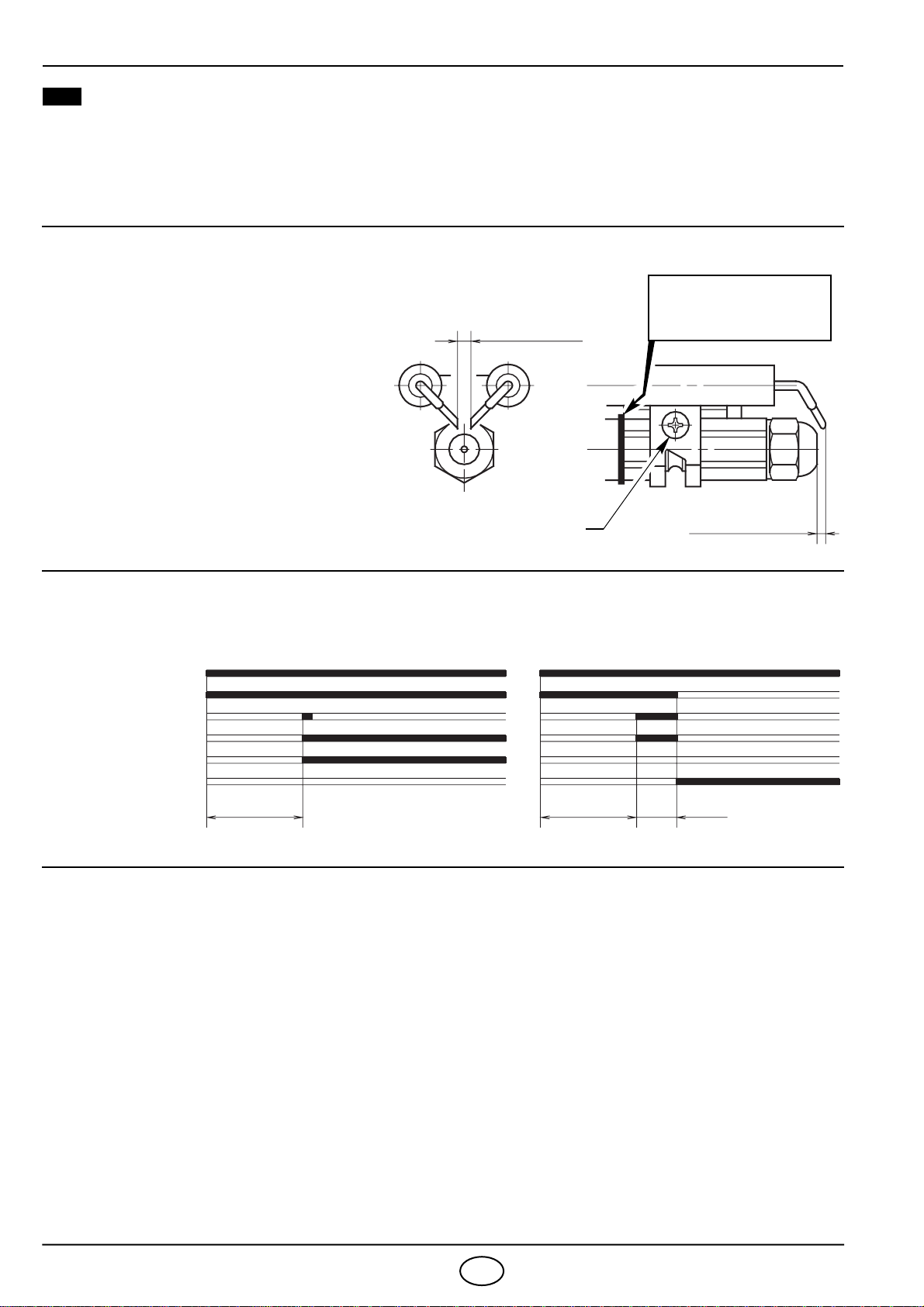

REGOLAZIONE ELETTRODI

PROGRAMMA DI AVVIAMENTO DEL BRUCIATORE

AVVERTENZE PER EVITARE AL BRUCIATORE SURRISCALDAMENTI

ECCESSIVI O CATTIVA COMBUSTIONE

– All’arresto del bruciatore la canna fumaria deve rimanere aperta e attivare in camera di combu-

stione un tiraggio naturale.

Se la canna fumaria viene chiusa il bruciatore deve venire arretrato fino ad estrarre il boccaglio

dal focolare. Prima di questa operazione togliere tensione.

– Il locale dove il bruciatore funziona deve prevedere delle aperture idonee al passaggio dell’aria

necessaria alla combustione.

Per assicurarsi di ciò, controllare il numero di fumo dei gas di scarico con porte e finestre del

locale bruciatore chiuse.

– Se nel locale dove funziona il bruciatore vi sono aspiratori d’aria, accertarsi che esistano aper-

ture di entrata d’aria delle dimensioni sufficienti a garantire i ricambi desiderati; in ogni caso

fare attenzione che all’arresto del bruciatore gli aspiratori non richiamino i fumi caldi dai relativi

condotti attraverso il bruciatore.

Attenzione:

Prima di smontare o montare l’ugello

allentare la vite (A) e spostare in

avanti gli elettrodi.

4± 0,3 mm

D6313 6,5 ±0,5 mm

ARRETRARE IL

PORTAELETTRODI

FINO A BATTUTA

Normale Blocco per mancata accensione

Termostato

Motore

Trasf. d’accensione

Valvola

Fiamma

Spia blocco ~12s D5229

~12s ~5s

2095

FRANÇAIS

DONNEESTECHNIQUES

■

Brûleur avec label CE conformément aux directives CEE:

EMC 89/336/CEE, Basse Tension 73/23/CEE, Machines 98/37/CEE et rendement 92/42/CEE.

■

Brûleur conforme au degré de protection IP 40 selon EN 60529.

TYPE 464M

Débit - Puissance thermique 8

17 kg/h - 95

202 kW

Combustible F.O.D., viscosité max. à 20 °C: 6 mm

Alimentation électrique Monophasée, 230V ±10%

50Hz

Moteur Courant absorbé 1,4A – 2750 t/min – 288 rad/s

Condensateur 5

Transformateur d’allumage Enroulement secondaire 8 kV – 16 mA

Pompe Pression: 7

15 bar

Puissance électrique absorbée 0,32 kW

1– Raccord de retour

2– Raccord d’aspiration

3– Prise manomètre

4– Régulateur pression pompe

5– Prise vacuomètre

6– Vis blocage volet d’air

7– Volet d’air

8– Vis réglage tête combustion

9– Bouton de réarmement avec

signalisation de sécurité

10 –Bride avec joints isolants

MATERIEL FOURNI

Quantité Dénomination

Tubes ﬂexibles avec mamelons

Bride avec deux joints isolants

Vis et écrous pour bride

Charnière

Vis avec deux écrous pour bride

Presse-étoupe

D5399

Fig. 1

123

2095

DIMENSIONS

FIXATION A LA CHAUDIERE

Bride Brûleur

350 114 299

160

45°

ø125

298

230

D5313

213

99 99

190

45°

Il est indispensable qu’entre la plaque

frontale de la chaudière et la bride du

brûleur soient interposés les joints iso-

lants (10, fig. 1).

Ces joints isolants ont quatre trous, qui

peuvent être éventuellement modifies

suivant la figure ci- contre. D5242

Fig. 2

Le brûleur, une fois installé,

doit être un peu incliné.

(Voir figure 2).

Le brûleur est prévu pour

recevoir les tubes d’alimen-

tation du fuel d’un côté ou

de l’autre.

D5572

FIXATION BRULEUR ET

MONTAGE CHARNIERE

S7385

Autres manuels pour 40 F20

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Riello Brûleur

Riello

Riello AMD 35 PA Mode d'emploi

Riello

Riello 40 FS15 Guide de démarrage rapide

Riello

Riello RDB2.2 FIREBIRD C20 70K DGT Guide de démarrage rapide

Riello

Riello Gulliver BS1 Guide de démarrage rapide

Riello

Riello RDB2.2 GKD Guide de démarrage rapide

Riello

Riello Gulliver BS1/M Guide de démarrage rapide

Riello

Riello 363T1 Guide de démarrage rapide

Riello

Riello RS 70/M Guide de démarrage rapide

Riello

Riello RS 68/E ULX Guide de démarrage rapide

Riello

Riello RS 25/M BLU Guide de démarrage rapide

Riello

Riello 40 FS5D Guide de démarrage rapide

Riello

Riello RG4F Guide de démarrage rapide

Riello

Riello RLS 160/E MX Guide de démarrage rapide

Riello

Riello RX35 S/PV H Guide de démarrage rapide

Riello

Riello G20 Guide de démarrage rapide

Riello

Riello 569T30 Guide de démarrage rapide

Riello

Riello BG6.1D Guide de démarrage rapide

Riello

Riello G20 Guide de démarrage rapide

Riello

Riello MODULO 32 DIR Manuel utilisateur

Riello

Riello RLAS 1000 EV Guide de démarrage rapide

Riello

Riello RS BLU Series Guide de démarrage rapide

Riello

Riello 20066726 Guide de démarrage rapide

Riello

Riello RLS 68/EVi MX FS1 Guide de démarrage rapide

Riello

Riello 851T3 Guide de démarrage rapide

Manuels Brûleur populaires d'autres marques

True Induction

True Induction TI4B Manuel utilisateur

Weishaupt

Weishaupt WG20 Series Manuel utilisateur

Carolina Cooker

Carolina Cooker M116672 Manuel utilisateur

Unigas

Unigas HTP2000 Manuel utilisateur

baltur

baltur BT 250 DSG 4T Manuel utilisateur

muenkel design

muenkel design round burner Manuel utilisateur

Ecoflam

Ecoflam Multicalor 170.1 Manuel utilisateur

baltur

baltur BT 14 DSGW Manuel utilisateur

artisan

artisan Art-SB1 Mode d’emploi

AESYS

AESYS TurboFire II Manuel utilisateur

IKEA

IKEA GRILLSKÄR Manuel utilisateur

RUSTA

RUSTA SAREK Manuel utilisateur

PROPOINT

PROPOINT 8933657 Manuel utilisateur

baltur

baltur TBL 1000 ME Manuel de référence

Riello Burners

Riello Burners P 200 P/G Guide de démarrage rapide

WLD-TEC

WLD-TEC powerjet Manuel utilisateur

MSR

MSR DRAGONFLY Manuel utilisateur

baltur

baltur COMIST 23SP Manuel utilisateur
