Riello 393T3 Guide de démarrage rapide

20058598 (4) - 11/2015

Istruzioni per installazione, uso e manutenzione

Instructions pour installation, utilisation et entretien

Handleiding voor installatie, gebruik en onderhoud

Montage und Bedienungsanleitung

Installation, use and maintenance instructions

Instrucciones de instalación, montaje y funcionamiento

Bruciatori di gasolio

Brûleur fioul domestique

Stookoliebrander

Öl-Gebläsebrenner

Light oil burners

Quemadores de gasóleo

Funzionamento monostadio

Fonctionnement à 1 allure

Eentrapsbrander

Einstufiger Betrieb

One stage operation

Funcionamiento de una sola llama

CODICE - CODE

CÓDIGO MODELLO - MODELE

MODEL - MODELL - MODELO TIPO - TYPE

TYP

20058587 - 20058588 - 20058589 RG3F 393T3

20097905 - 20097908 - 20097909 RG3F 393T3

20058598

DICHIARAZIONE DI CONFORMITA’

RIELLO S.p.A. dichiara sottola propria responsabilità cheil bruciatore serie Gulliver modello RG3F è conforme alle seguenti Direttive

Europee:

- Direttiva del Consiglio 2006/95/CE – relativa al Materiale Elettrico

- Direttiva del Consiglio 2006/42/CE – relativa alla Sicurezza delle Macchine

- Direttiva del Consiglio 2004/108/CE – relativa alla Compatibilità Elettromagnetica

e con le seguenti Norme Tecniche: EN 267, EN 60730-5, EN 60529 (IP X0D).

DÉCLARATION DE CONFORMITÉ

RIELLO S.p.A. déclare sous sa propre responsabilité que le brûleur série Gulliver modèle RG3F est conforme aux Directives eu-

ropéennes suivantes:

- Directive du Conseil 2006/95/CE – relative au Matériel Électrique

- Directive du Conseil 2006/42/CE – relative à la Sécurité des Machines

- Directive du Conseil 2004/108/CE – relative à la Compatibilité Électromagnétique

et aux Normes Techniques suivantes: EN 267, EN 60730-5, EN 60529 (IP X0D).

VERKLARING VAN OVEREENSTEMMING

RIELLO S.p.A. verklaart onder eigen verantwoordelijkheid dat de brander van de serie Gulliver model RG3F in overeenstemming is

met de volgende Europese richtlijnen:

- Richtlijn van de Raad 2006/95/EG – inzake het Elektrisch Materiaal

- Richtlijn van de Raad 2006/42/EG – inzake de Veiligheid van de Machines

- Richtlijn van de Raad 2004/108/EG – inzake de Elektromagnetische Compatibiliteit

en met de volgende Technische Normen: EN 267, EN 60730-5, EN 60529 (IP X0D).

Legnago, 21.05.2015 Direttore Generale

RIELLO S.p.A. - Direzione Bruciatori Direttore Ricerca e Sviluppo

RIELLO S.p.A. - Direzione Bruciatori

Ing. U. Ferretti Ing. F. Comencini

Legnago, 21.05.2015 Directeur Général

RIELLO S.p.A. - Direction Brûleurs Directeur Recherche et Développement

RIELLO S.p.A. - Direction Brûleurs

Ing. U. Ferretti Ing. F. Comencini

Legnago, 21.05.2015 Algemeen Directeur

RIELLO S.p.A. - Directie Branders Directeur Onderzoek en Ontwikkeling

RIELLO S.p.A. - Directie Branders

Ir. U. Ferretti Ir. F. Comencini

20058598

KONFORMITÄTSERKLÄRUNG

RIELLO S.p.A. erklärt unter ihrer Haftung, dass der Brenner der Serie Gulliver Modell RG3F mit folgenden Europäischen Richtlinien

konform ist:

- EG-Richtlinie 2006/95/EG – Elektrisches Material

- EG-Richtlinie 2006/42/EG – Maschinenrichtlinie

- EG-Richtlinie 2004/108/EG – Elektromagnetische Verträglichkeit

und mit folgenden Technischen Normen konform sind: EN 267, EN 60730-5, EN 60529 (IP X0D).

DECLARATION OF CONFORMITY

RIELLO S.p.A. hereby declares under its sole responsibility that the Gulliver series burner model RG3F conforms to the following

European Directives:

- Council Directive 2006/95/EC - relating to Electrical Equipment

- Council Directive 2006/42/EC – relating to Machinery

- Council Directive 2004/108/EC – relating to Electromagnetic Compatibility

and to the following Technical Standards: EN 267, EN 60730-5, EN 60529 (IP X0D).

DECLARACIÓN DE CONFORMIDAD

RIELLO S.p.A. declara, bajo su responsabilidad, que el quemador serie Gulliver modelo RG3F es conforme a las siguientes Direc-

tivas Europeas:

- Directiva del Consejo 2006/95/CE – relativa al Material Eléctrico

- Directiva del Consejo 2006/42/CE – en materia de Seguridad de las Máquinas

- Directiva del Consejo 2004/108/CE – relativa a la Compatibilidad Electromagnética

y a las siguientes Normas Técnicas: EN 267, EN 60730-5, EN 60529 (IP X0D).

Legnago, 21.05.2015 Generaldirektor

RIELLO S.p.A. - Geschäftsleitung Brenner Leiter der Abteilung Forschung und Entwic-

klung

RIELLO S.p.A. - Geschäftsleitung Brenner

Ing. U. Ferretti Ing. F. Comencini

Legnago, 21.05.2015 Executive General Manager

RIELLO S.p.A. - Burner Department Research & Development Director

RIELLO S.p.A. - Burner Department

Mr. U. Ferretti Mr. F. Comencini

Legnago, 21.05.2015 Director general

RIELLO S.p.A. - Dirección Quemadores Director Investigación y Desarrollo

RIELLO S.p.A. - Dirección Quemadores

Ing. U. Ferretti Ing. F. Comencini

20058598

INDICE

1. DESCRIZIONE DEL BRUCIATORE

Bruciatore di gasolio con funzionamento monostadio.

1. DESCRIZIONE DEL BRUCIATORE. . . . 1

1.1 Materiale a corredo . . . . . . . . . . . . . . . . 1

2. DATI TECNICI . . . . . . . . . . . . . . . . . . . . 2

2.1 Dati tecnici . . . . . . . . . . . . . . . . . . . . . . . 2

2.2 Accessori . . . . . . . . . . . . . . . . . . . . . . . . 2

2.3 Dimensioni. . . . . . . . . . . . . . . . . . . . . . . 3

2.4 Campo di lavoro. . . . . . . . . . . . . . . . . . . 3

3. INSTALLAZIONE. . . . . . . . . . . . . . . . . . 4

3.1 Fissaggio al generatore . . . . . . . . . . . . . 4

3.2 Posizione di funzionamento . . . . . . . . . . 4

3.3 Alimentazione del combustibile . . . . . . . 5

3.4 Impianti idraulici. . . . . . . . . . . . . . . . . . . 5

3.5 Collegamenti elettrici . . . . . . . . . . . . . . . 7

4. FUNZIONAMENTO. . . . . . . . . . . . . . . . . 8

4.1 Regolazione della combustione. . . . . . . . 8

4.2 Regolazione elettrodi . . . . . . . . . . . . . . . 9

4.3 Pressione pompa . . . . . . . . . . . . . . . . . . 9

4.4 Regolazione testa di combustione. . . . . . 9

4.5 Regolazione serranda aria . . . . . . . . . . . 9

4.6 Programma di avviamento. . . . . . . . . . . . 10

5. MANUTENZIONE . . . . . . . . . . . . . . . . . . 10

6. ANOMALIE / RIMEDI . . . . . . . . . . . . . . . 11

Per abbinamento con generatori d’aria calda in Germania (WLE secondo DIN 4794) è necessario sostituire

l’apparecchiatura esistente con il tipo Riello 550 SMD (togliere il ponte) ed il sensore fiamma con il tipo

amplificato (entrambe totalmente intercambiabili). Tale apparecchiatura, in abbinamento con il “Kit sblocco

a distanza” (da ordinarsi a parte), permette anche di gestire la funzione sblocco remoto.

ATTENZIONE

1– Pompa olio

2– Apparecchiatura di

comando e controllo

3– Pulsante di sblocco con

segnalazione di blocco

4– Flangia con schermo isolante

5– Gruppo regolazione

serranda aria

6– Gruppo portaugello

7– Fotoresistenza

Fig. 1

S7179

1.1 MATERIALE A CORREDO

Flangia con schermo isolante.......................... N° 1

Vite e dadi per flangia ..................................... N° 1

Viti e dadi per flangia di fissaggio

al generatore .................................................. N° 4

Tubi flessibili con nipples ................................ N° 2

Filtro gasolio................................................... N° 1

Staffa per filtro ................................................ N° 1

Viti per fissaggio staffa.................................... N° 2

Istruzioni......................................................... N° 1

Catalogo ricambi............................................. N° 1

20058598

2. DATI TECNICI

2.1 DATI TECNICI

2.2 ACCESSORI

(optional):

KIT ESTENSIONE TESTA

La testa di combustione del bruciatore può essere sostituita dalla versione testa lunga con l’utilizzo di un kit

speciale, da richiedersi a parte.

Per la sua installazione fare riferimento alle istruzioni che l’accompagnano.

Il kit deve essere installato in conformità alle leggi e alle normative locali.

KIT DISTANZIALE

E’ disponibile un kit speciale che installato sul bruciatore consente di ridurre la penetrazione della testa

nella camera di combustione.

Per l’installazione del “kit distanziale” fare riferimento alle istruzioni che l’accompagnano.

Il kit deve essere installato in conformità alle leggi e alle normative locali.

APPARECCHIATURA 550 SMD E SENSORE FIAMMA A INFRAROSSI

E’ disponibile su richiesta un’apparecchiatura più efficiente, per abbinamento con generatori d’aria calda,

aventi le seguenti caratteristiche:

- funzione di ripristino scintilla;

- interruttore per post-accensione e riciclo;

- led di segnalazione delle varie fasi di funzionamento:

(led verde = funzionamento motore, led giallo = fase di preriscaldo, led rosso = post-combustione);

- presa per sblocco remoto e funzione di sblocco per mancato spegnimento.

Per l’installazione dell’apparecchiatura fare riferimento alle istruzioni che l’accompagnano.

Il kit deve essere installato in conformità alle leggi e alle normative locali.

KIT SBLOCCO REMOTO

E’ disponibile un kit speciale che installato sull’apparecchiatura 550 SMD permette lo sblocco del bruciato-

re a distanza.

Il kit deve essere installato in conformità alle leggi e alle normative locali.

TIPO 393T3

Portata - Potenza termica 7

15 kg/h – 83

178 kW

Combustibile Gasolio, viscosità 4

6 mm2/s a 20 °C

Alimentazione elettrica Monofase,

50Hz 220/230V

10% Monofase,

60Hz 220/230V

10%

Motore 1,7A assorbiti

2750 g/min – 289 rad/s 2,35A assorbiti

2930 g/min – 308 rad/s

Condensatore 6,3 µF

Trasformatore d’accensione Secondario 8 kV – 16 mA

Pompa Pressione 8

15 bar

Potenza elettrica assorbita 0,38 kW 0,52 kW

20058598

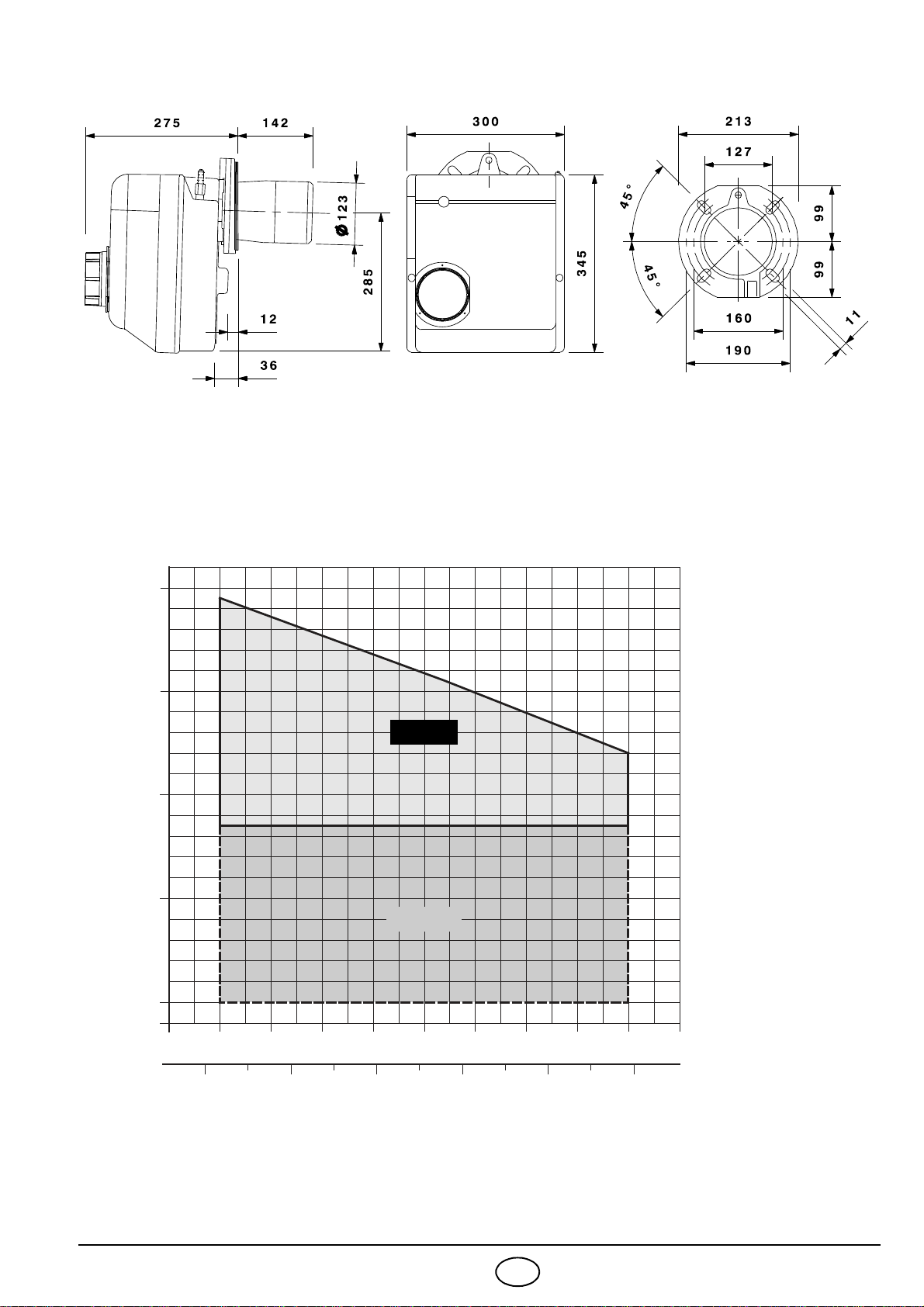

2.3 DIMENSIONI

2.4 CAMPO DI LAVORO

Il campo di lavoro è stato definito in conformità alle prescrizioni della norma EN 267 (da 1,9 a - 0,3 mbar).

Il bruciatore è applicabile per funzionamento con camera di combustione in depressione (fino a - 2 mbar),

secondo i termini di approvazione previsti dalla norma EN 746-2 per l’intero apparecchio equipaggiato.

20059468

Portata di gasolio – kg/h

Potenza termica – kW

1,0

Pressione in camera di

combustione – mbar

D4445

2,0

-1,0

-2,0

678

80 100 120

9 10

140 160

11 12 13 14 15 16

180

EN 267

EN 746-2

20058598

3. INSTALLAZIONE

L’INSTALLAZIONE DEL BRUCIATORE DEVE ESSERE EFFETTUATA IN CONFORMITÀ ALLE LEGGI E

NORMATIVE LOCALI.

3.1 FISSAGGIO AL GENERATORE

➤

Inserire sulla flangia (1) la vite e i due dadi, (vedi fig. 3).

➤

Allargare, se necessario, i fori dello schermo isolante (4).

➤

Fissare alla portina del generatore (3) la flangia (1) mediante le viti (5) e (se necessario) i dadi (2) inter-

ponendo lo schermo isolante (4), (vedi fig. 2).

➤

Ad installazione avvenuta verificare che il bruciatore sia leggermente inclinato come in fig. 4.

3.2 POSIZIONE DI FUNZIONAMENTO

Fig. 4

20059471

Fig. 2

Fig. 3

20059470

1 2 3 4 5 6

20062489

20058598

3.3 ALIMENTAZIONE DEL COMBUSTIBILE

Il bruciatore è predisposto per ricevere i tubi di alimentazione del gasolio da entrambi i lati.

A seconda che l’uscita dei tubi avvenga a destra o a sinistra del bruciatore si dovranno invertire sia la pia-

strina di fissaggio (1) che la squadretta di chiusura (2), (vedi fig. 5).

3.4 IMPIANTI IDRAULICI

➤

È necessario installare un filtro sulla linea di ali-

mentazione del combustibile.

■

La pompa è predisposta per funzionamento bitubo.

■

Per il funzionamento monotubo è necessario svitare

il tappo di ritorno (2), togliere la vite di by-pass (3) e

quindi riavvitare il tappo (2) con coppia di serraggio

0,5 Nm.

■

Accertarsi, prima di mettere in funzione il bruciatore,

che il tubo di ritorno del combustibile non abbia

occlusioni.

Una eccessiva contropressione (

1 bar) provoche-

rebbe la rottura dell’organo di tenuta della pompa,

con conseguenti perdite di combustibile all’interno

del bruciatore.

La pompa dispone di un organo di regolazione della pres-

sione di mandata (4). La pressione aumenta con la rota-

zione oraria, viceversa nel senso opposto.

La sensibilità indicativa è di circa 1 bar per giro.

La pressione è regolabile nel range 8

15 bar.

Fig. 5

D5542

2 21

1- Aspirazione

2- Ritorno

3- Vite di by-pass

4- Attacco manometro

5- Regolatore di pressione

6- Attacco vacuometro

7- Valvola

8- Presa di pressione

ausiliaria

Fig. 6

234 5 6 7

D5026

POMPA

(vedi fig. 6)

20058598

Gli impianti monotubo in pressione presentano una pres-

sione del combustibile positiva all’ingresso del bruciatore.

Tipicamente hanno il serbatoio ad altezza maggiore del

bruciatore o sistemi di pompaggio del combustibile esterni

al bruciatore.

Nell’impianto di fig. 7, la tabella riporta le lunghezze mas-

sime indicative per la linea di alimentazione in funzione del

dislivello, della lunghezza e del diametro della condotta

combustibile.

INNESCO POMPA

È sufficiente allentare l’attacco del vacuometro (5, fig. 6)

ed attendere la fuoriuscita del combustibile.

Gli impianti in depressione presentano una pressione del

combustibile negativa (depressione) all’ingresso del bru-

ciatore. Tipicamente hanno il serbatoio ad altezza minore del bruciatore.

Negli impianti di fig. 8 e 9, la tabella riporta le lunghezze massime indicative per la linea di alimentazione in

funzione del dislivello, della lunghezza e del diametro della condotta combustibile.

INNESCO POMPA

Negli impianti di fig. 8 e 9 è necessario avviare il bruciatore ed attendere l’innesco. Nel caso in cui avviene

il blocco del bruciatore prima dell’arrivo del combustibile, attendere almeno 20 secondi, poi ripetere l’ope-

razione.

Negli impianti in depressione bitubo (fig. 9) si consiglia di far arrivare la tubazione di ritorno alla stessa al-

tezza della tubazione di aspirazione. In questo caso non è necessaria la valvola di fondo.

Se, invece, la tubazione di ritorno arriva sopra il livello del combustibile la valvola di fondo è indispensabile.

Questa soluzione è meno affidabile della precedente per la possibile mancanza di tenuta della valvola.

IMPIANTI MONOTUBO IN PRESSIONE

(fig. 7)

metri

L metri

øi

8 mm øi

10 mm

0,5

1,5

100

Fig. 7

IMPIANTO NON

AMMESSO IN GERMANIA

D5745

max. 4 m

IMPIANTI IN DEPRESSIONE

(fig. 8 e 9)

metri

L metri

øi

8 mm øi

10 mm

0,5

1,5

3,5

100

NOTA PER TUTTI I TIPI DI IMPIANTO

L’installatore deve garantire che la depressione di alimentazione non su-

peri mai 0,4 bar (30 cm Hg). Oltre tale valore si ha liberazione di gas dal

combustibile. Si raccomanda che le tubazioni siano a perfetta tenuta.

H= dislivello; L = max. lunghezza del tubo di aspirazione;

øi = diametro interno del tubo.

max. 4 m

D5744

Fig. 8 Fig. 9

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Riello Brûleur

Riello

Riello 40 Series Guide de démarrage rapide

Riello

Riello RL 55/M BLU Guide de démarrage rapide

Riello

Riello RLS 68/E Guide de démarrage rapide

Riello

Riello 40 F20 Guide de démarrage rapide

Riello

Riello PRESS 1G Guide de démarrage rapide

Riello

Riello 20034606 Guide de démarrage rapide

Riello

Riello 40 G7 140 Guide de démarrage rapide

Riello

Riello 1301 T Guide de démarrage rapide

Riello

Riello RL 300/B MZ Guide de démarrage rapide

Riello

Riello 40 F10 Guide de démarrage rapide

Riello

Riello RLS 120/E Guide de démarrage rapide

Riello

Riello 20045452 Guide de démarrage rapide

Riello

Riello DB3 SM C01 TC FS1 A0 T250 Guide de démarrage rapide

Riello

Riello AMD 35 PA Mode d'emploi

Riello

Riello RS 25/E BLU Series Guide de démarrage rapide

Riello

Riello F20 Guide de démarrage rapide

Riello

Riello REG 35.3 Guide de démarrage rapide

Riello

Riello PRESS GBW BIO Guide de démarrage rapide

Riello

Riello RS 68/E LN Guide de démarrage rapide

Riello

Riello GAS 6 Guide de démarrage rapide

Riello

Riello RS 45/M Guide de démarrage rapide

Riello

Riello Riello F10 Manuel utilisateur

Riello

Riello R40 G7 140-160 Guide de démarrage rapide

Riello

Riello DB 4 SM C03 A0 TC FS1 FB T150 Guide de démarrage rapide

Manuels Brûleur populaires d'autres marques

True Induction

True Induction TI4B Manuel utilisateur

Weishaupt

Weishaupt WG20 Series Manuel utilisateur

Carolina Cooker

Carolina Cooker M116672 Manuel utilisateur

Unigas

Unigas HTP2000 Manuel utilisateur

baltur

baltur BT 250 DSG 4T Manuel utilisateur

muenkel design

muenkel design round burner Manuel utilisateur

Ecoflam

Ecoflam Multicalor 170.1 Manuel utilisateur

baltur

baltur BT 14 DSGW Manuel utilisateur

artisan

artisan Art-SB1 Mode d’emploi

AESYS

AESYS TurboFire II Manuel utilisateur

IKEA

IKEA GRILLSKÄR Manuel utilisateur

RUSTA

RUSTA SAREK Manuel utilisateur

PROPOINT

PROPOINT 8933657 Manuel utilisateur

baltur

baltur TBL 1000 ME Manuel de référence

Riello Burners

Riello Burners P 200 P/G Guide de démarrage rapide

WLD-TEC

WLD-TEC powerjet Manuel utilisateur

MSR

MSR DRAGONFLY Manuel utilisateur

baltur

baltur COMIST 23SP Manuel utilisateur
