Renesas QB-R5F1026A-TB Manuel utilisateur

RL78/G12 ターゲット・ボード

QB-R5F1026A-TB ユーザーズ・マニュアル

ユーザーズ・マニュアル

R20UT1446XJ0400

Rev 4.00 2015.07.24

本製品は、ルネサスエレクトロニクス製のプログラミング機能付きオンチップ･デバッグ･エミュレータ E1 を使用して、マイコンの動作を試

すためのターゲット･ボードです。

①RL78/G12 ターゲット･ボード(QB-R5F1026A-TB)の特徴

●RL78/G12(R5F1026A)搭載

●20MHz の発振子を搭載

●ユニバーサル･エリア(2.54mm ピッチ)を搭載

●フラッシュ･メモリ･プログラミング、オンチップ･デバッグに両対応(TOOL0 端子使用)

●マイコンの端子を周辺ボード･コネクタに配置した高拡張性

●鉛(Pb)フリー対応品

②ハードウエア仕様

CPU R5F1026A メイン･クロック動作周波数 20MHz（ボード上の発振子を使う場合)

搭載部品

CN1,CN2: 周辺ボードコネクタ(2.54mm ピッチ) 10pin ソケット x2(パッドのみ)

CN3: 14pin コネクタ(E1 接続用)

Power LED: 赤x1(LED3)

評価用 LED: 黄x2(LED1 はP13,LED2 はP14 へ接続)

評価用 SW: SW1(INTP0 へ接続)

メイン･クロック(OSC1): 20MHz 発振子(X1,X2 へ接続)

動作電圧 2.7V～5.5V(OSC1:20MHz 発振子使用時)

③寸法、部品配置など

基板上のパターンについて

:パターンをカットすることで、その回路はオープンとなります。

再度接続させたい場合は半田ショートしてください。

P13, P14 を使用する場合は LED 右にあるショートパッドをパターンカットしてください。

回路図の PAD の表示オープン：ショート：

④使用上の注意

・本製品に関してのサポートはお受けしておりません。初期不良の場合に限り、交換いたします。

・JP1～JP4 の設定は以下の通りです。

JP1 JP2 JP3 JP4

P125/KR1/SI01/RESET 端子を RESET 端子として使用する場合 (デフォルト) ショートショートオープンショート

P125/KR1/SI01/RESET 端子を P125/KR1/SI01 端子として使用する場合オープンオープンショートオープン

R20UT1446XJ0400 Rev.4.00 Page 1 of 2

2015.07.24

RL78/G12 Target board

QB-R5F1026A-TB User’s Manual

User’s Manual

R20UT1446XJ0400

Rev 4.00 2015.07.24

The QB-R5F1026A-TB is a target board used for evaluating microcontroller operations, using the E1, the Renesas Electronics

on-chip debug emulator with programming function (hereinafter referred to as E1).

(1) RL78/G12 target board (QB-R5F1026A-TB) features

●Incorporates RL78/G12 (R5F1026A).

●A 20 MHz resonator is mounted.

●Equipped with universal area (2.54 mm pitch)

●Supports both flash memory programming and on-chip debugging (using TOOL0 pin)

●Highly extendable; peripheral board connectors are equipped with microcontroller pins

●Lead-free (Pb-free) product

(2) hardware specifications

CPU

R5F1026A

Main clock operating frequency

20 MHz (when use resonator mounted on board)

Embedded parts

CN1, CN2: Peripheral board connectors (2.54 mm pitch), 10-pin socket ×2 (pad only)

CN3: 14-pin connector (for E1 connection)

Power LED: Red ×1 (LED3)

Test LED: Yellow ×2 (LED1 connected to P13, LED2 connected to P14)

Test SW: SW1 (connected to INTP0)

Main clock (OSC1): 20 MHz resonator(connected to X1 and X2)

Operating voltage

2.7 to 5.5 V(when 20 MHz resonator used at OSC1)

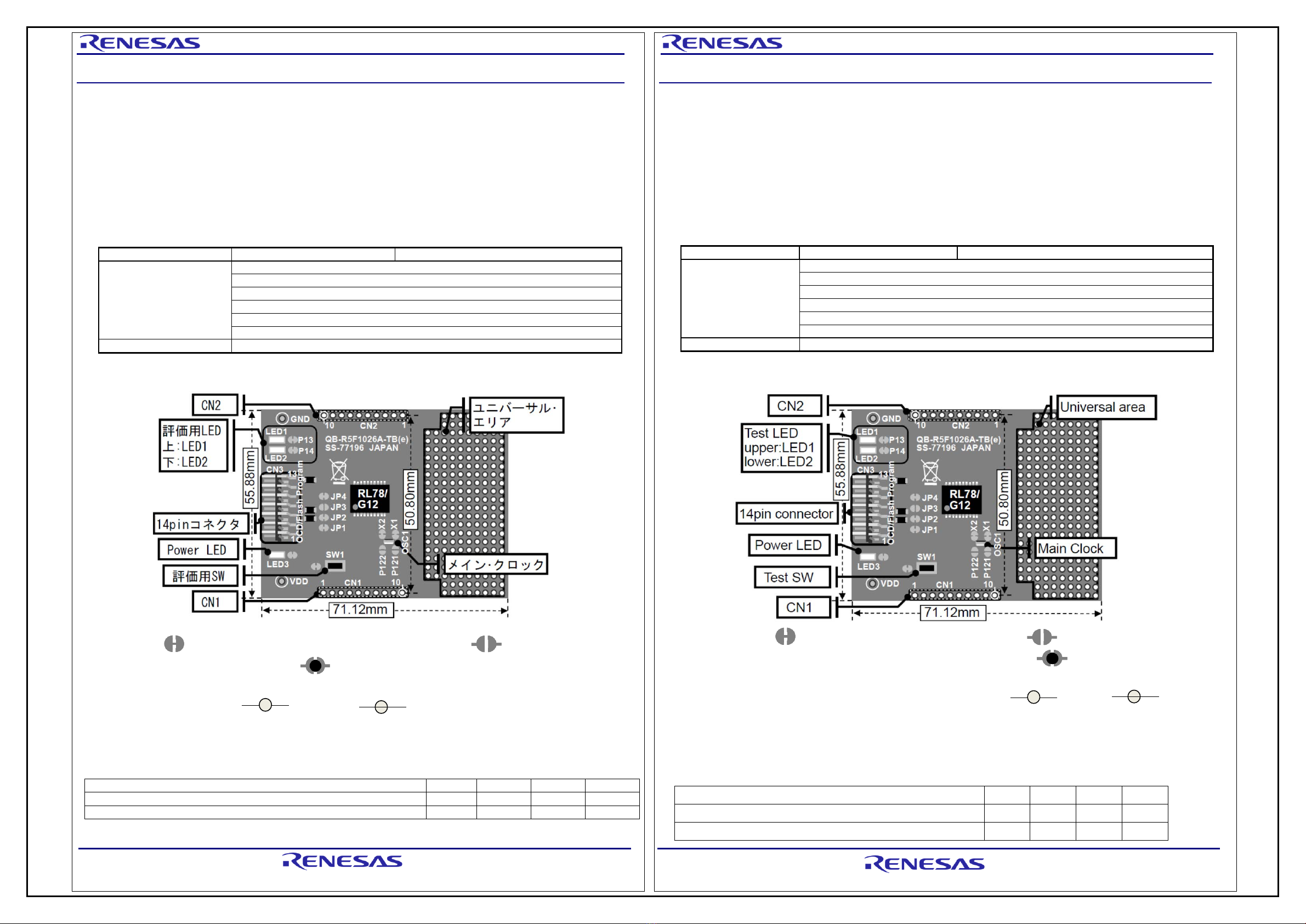

(3) Dimensions and parts layout

Pattern on the board:

Splitting this wiring leaves open the relevant circuit ( ).

To reconnect the circuit, short the circuit by soldering ( ).

When using P13 and P14, cut off the short pad on the right side of LED.

Showing of the pad on circuit diagram. Open: short:

(4) Notes on use

●Renesas Electronics will not provide any support for this board, but the board can be exchanged with a new product only when

it has an initial failure.

●Setting of JP1, JP2, JP3 and JP4 are following.

JP1

JP2

JP3

JP4

When using P125/KR1/SI01/RESET pin as RESET pin. (default)

Short

Open

Short

When using P125/KR1/SI01/RESET pin as P125 or KR1 or SI01 pin.

Open

Short

Open

R20UT1446XJ0400 Rev.4.00 Page 1 of 2

2015.07.24

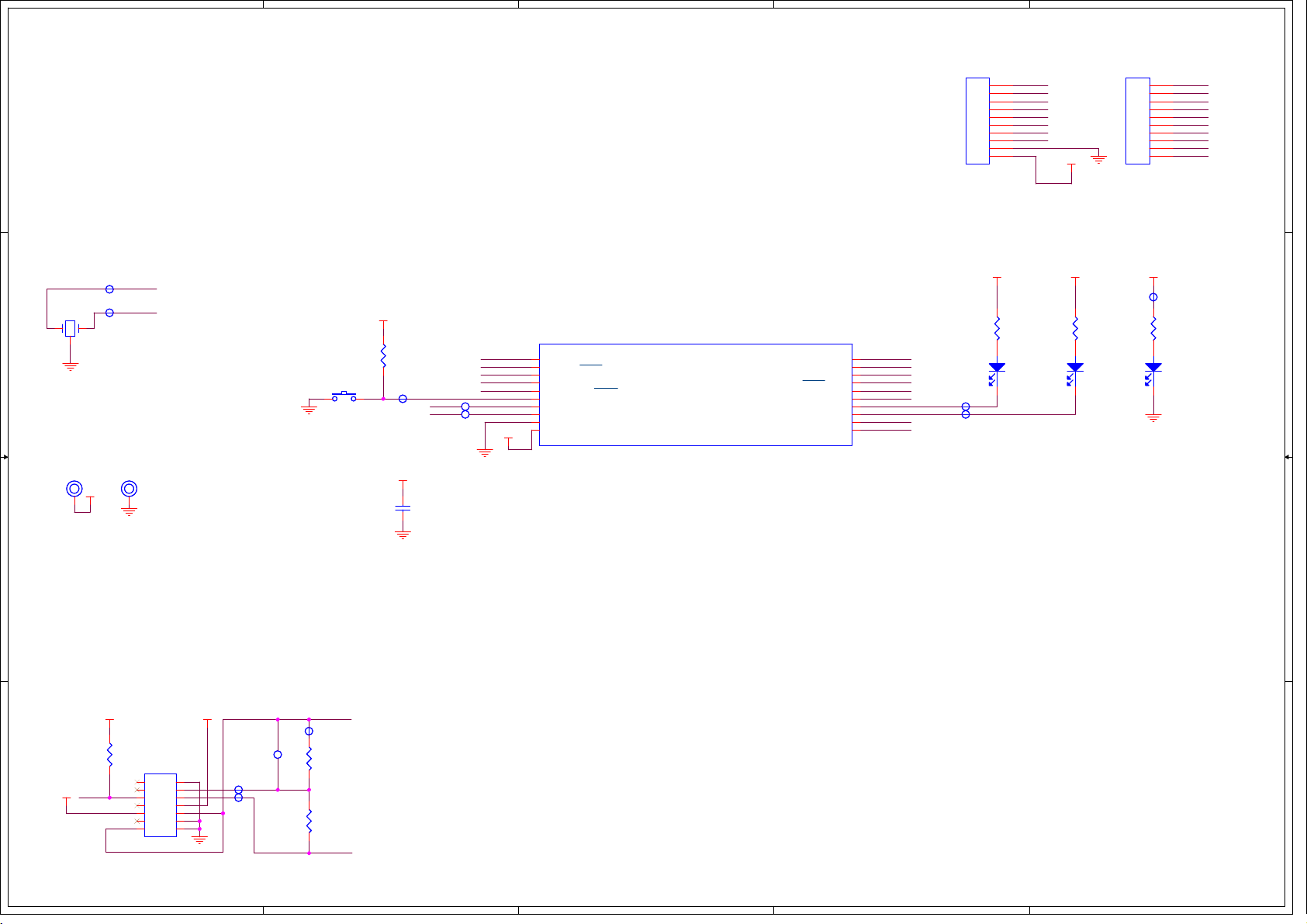

D D

C C

B B

A A

P60

P61

P13

P14

P10

P12

P11

P122

T_RESET

P137

P121

P20

P21

P42

P41

P40

RESET

P121

P21P20

P122 X2

P22

P40

P23

P10

P11

P12

P13

P14

P61

P60

P42

P40

P41

P22

P23

P137

RESET

T_RESET

VDD

VDDVDD

VDD

CN3

TSM-107-01-L-DH-x

CN3

TSM-107-01-L-DH-x

10 10

12 12

14 14

VDDVDD

SW1

SKQMBBE010

SW1

SKQMBBE010

1 2

0.1uF

1.6Kohm

470ohm

OSC1

20MHz

OSC1

20MHz

1 3

JP3JP3

JP1JP1

LED1

SML-311YTx

LED1

SML-311YTx

JP4JP4

1.6Kohm

TP2

LC-22-G-BLACK

TP2

LC-22-G-BLACK

X1X1

TP1

LC-22-G-RED

TP1

LC-22-G-RED

10Kohm

P14P14

LED3

SML-311UTx

LED3

SML-311UTx

1Kohm

P122P122

JP2JP2

X2X2

P13P13

CN1

FFC-10AMEP1

CN1

FFC-10AMEP1

P137P137

1Kohm

CN2

FFC-10AMEP1

CN2

FFC-10AMEP1

1.6Kohm

RL78/G12

IC1

R5F1026A

RL78/G12

IC1

R5F1026A

P20/ANI0/AVREFP

P42/ANI21/SCK01/SCL01/TI03/TO03

P41/ANI22/SO01/SDA01/TI02/TO02/INTP1

P40/KR0/TOOL0

P125/KR1/SI01/RESET

P137/INTP0

P122/KR2/X2/EXCLK

P121/KR3/X1

VSS

VDD

10 P60/KR4/SCLA0 11

P61/KR5/SDAA0 12

P14/ANI20/TI01/TO01/INTP3 13

P13/ANI19/TI00/TO00/INTP2 14

P12/ANI18/SO00/TxD0/TOOLTxD 15

P11/ANI17/SI00/RxD0/SDA00/TOOLRxD 16

P10/ANI16/PCLBUZ0/SCK00/SCL00 17

P23/ANI3 18

P22/ANI2 19

P21/ANI1/AVREFM 20

P121P121

LED2

SML-311YTx

LED2

SML-311YTx

R20UT1446XJ0400 Rev.4.00 Page 2 of 2
