RealFlame 13057E Manuel utilisateur

Mantel Assembly Instructions

Model #13057E

English • Français • Español

PO#_______________

Parts List - Liste de Pièces - Lista de Piezas

Nu./Nú. Description/Descripción

No. Description Qty

1 Top Panel

Panneau supérieur/Panel superior

10 Center Panel

Panneau central/Panel central

3 Left Side Panel

Panneau latéral gauche/Panel lateral izquierdo

2 Right Side Panel

Panneau latéral droit/Panel lateral derecho

4 Left Front Panel

Panneau avant gauche/Panel delantero izquierdo

5 Right Front Panel

Panneau avant droit/Panel delantero derecho

11 Firebox Support

Support pour le foyer/Soporte del hogar

Venetian Gray

Gris vénitien/Gris veneci

6Right Firebox Trim

Moulure droite/Reborde decorativo derecho del hogar

7 Left Firebox Trim

Moulure gauche/Reborde decorativo izquierdo del hogar

8 Lower Firebox Trim

Moulure inférieure/Reborde decorativo inferior del hogar

9 Upper Firebox Trim

Moulure supérieure/Reborde decorativo superior del hogar

13 Hardware Kit

Ensemble de quincaillerie/Kit de hardware

14 Anti-Topple Device

Dispositif anti-renversement/Dispositivo anti-derrocar

Cdt./ Cantidad

13057-1-NWA

13057-2-VGY

13057-3-VGY

13057-4-VGY

13057-5-VGY

13057-6-VGY

13057-7-VGY

13057-8-BLK

13057-9-VGY

13057-10-VGY

13057-11-RAW

13057-12-RAW

13057-13

10032

Top Panel Support

Support du panneau supérieur/ Apoyar du panneau supérieur

Hardware Kit-13057-13

Quincaillerie/ Kit de Hardware

12x

39x 1x

6x 37x

A B C

D E

L-Bracket

Ferrure en L/ Soporte de L

Washer

Rondelle/ Arandela

Allen Wrench

Clé Allen/ Llave Allen

Short Allen Screw

Vis allen courte/ Tornillo allen cort

Medium Allen Screw

Vis à six pans creux/

Tornillo allen mediano

MDF Board

Plaquette de MDF/ Tablero MDF

Long Allen Screw

Longue vis allen/

Tornillo allen largo

NOTE: Do not fully tighten hardware until all pieces are in place and the unit is fully

assembled. This will help align the pieces and make assembly easier.

REMARQUE: Ne serrez pas complètement la quincaillerie tant que toutes les pièces

ne sont pas en place et que l'unité n'est pas entièrement assemblée. Cela aidera à

aligner les pièces et facilitera l'assemblage.

NOTA: No apriete completamente los tornillos hasta que todas las piezas estén en su

lugar y la unidad esté completamente ensamblada. Esto ayudará a alinear las piezas y

facilitará el montaje.

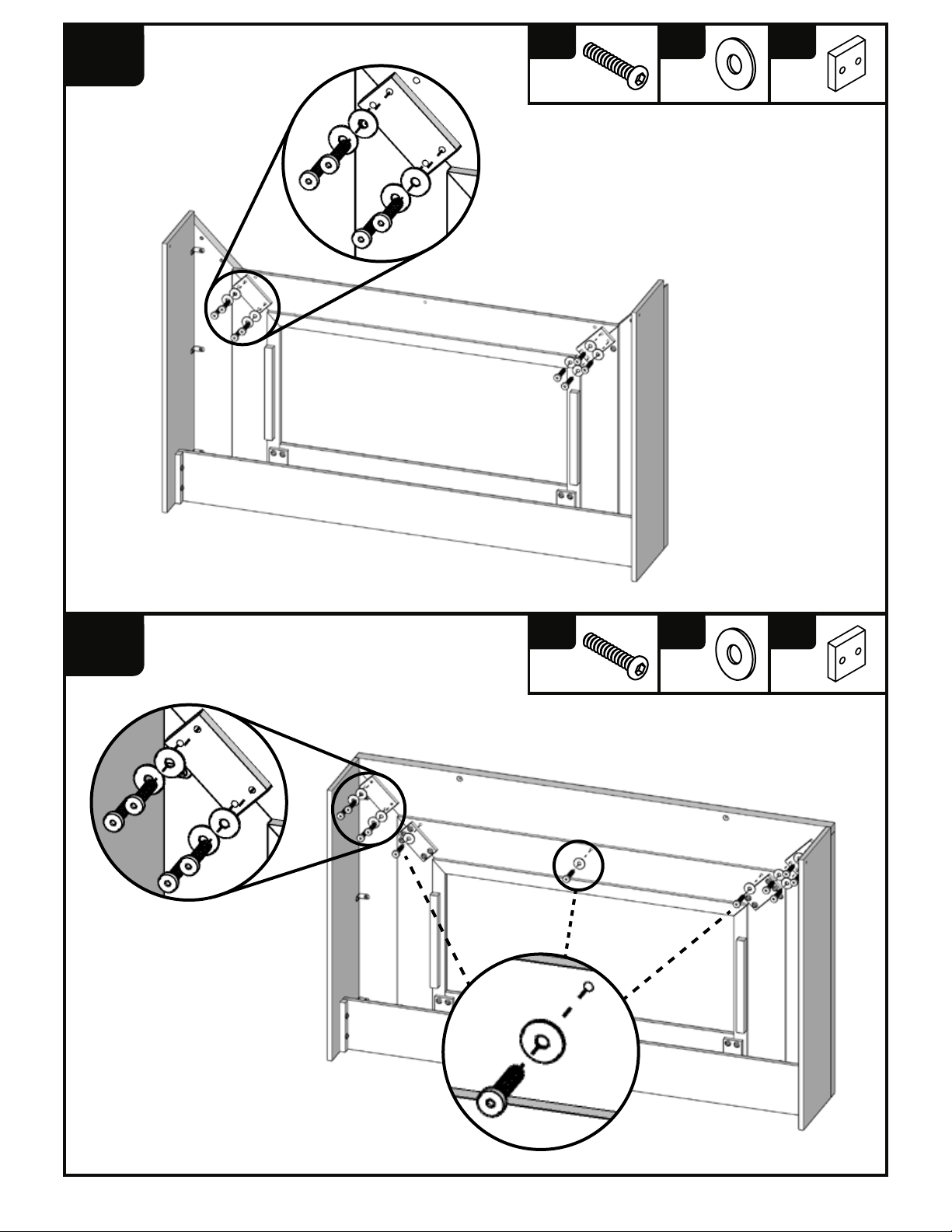

12x 6x

A B

4x 4x

C D

8x 8x

C D

4x 4x

C D

8x 8x

C D F

11x 11x

C D F

2x 4x

C D

Installing the 4192 Electric Firebox

Installation Foyer électrique 4192/ Instalación del Hogar Eléctrico 4192

Step One

Figure 1

From the rear of the mantel insert the ﬁrebox into the

opening.

Note: Your mantel may vary slightly from the one depicted

in this illustration.

Par l’arrière du manteau de cheminée, insérer la chambre

de combustion dans l’ouverture.

Note: Votre manteau de la cheminée peut varier

légèrement de celui représenté sur cette illustration.

Inserte el hogar desde la parte posterior del marco para el

hogar.

Nota: Su marco para hogar puede variar levemente del

que se ve en las ilustraciones.

Step Two

Figure 2

Figure 1

Figure 2

Attach the ﬁrebox to the back of the mantel with the 4 supplied

screws.

Fixer la chambre de combustion au dos du manteau de

cheminée avec les 4 vis fournies avec l’ensemble.

Sujete el hogar a la parte posterior del marco con los

cuatro tornillos.

Read and understand all instruction manuals included with your

ﬁrebox and mantel before installing this unit.

!WARNING

Lire et comprendre tous les manuels d'instructions

fournis avec votre chambre de combustion et le

manteau avant d'installer cet appareil.

!AVERTISSEMENT

Lea y comprenda todos los manuales de instrucciones

que se incluyen con su hogar y el marco delhogar antes

de instalar esta unidad.

!ADVERTENCIA

Follow the below steps to install the electric ﬁrebox into your Real Flame® ﬁreplace mantel.

Suivez les étapes ci-dessous pour installer le foyer électrique dans votre Real Flame®

manteau de la cheminée.

Siga estos pasos para instalar el hogar eléctrico en el marco del hogar Real Flame®.

Screws

˜˜˜˜

Wall

2. 3.

Stud

Wall

Stud

Anti-Topple Device Installation

This product is not a substitute for parental supervision. Real Flame® assumes

no responsibility or liability for improper installation or excessive loads

placed on any of the supplied components.

Note: Your mantel

may vary slightly

from the one

depicted in this

illustration.

Note: Locate

the top of this

bracket 3” below

the top of the

assembled mantel.

Follow all instructions included with your

Real Flame® mantel and ﬁrebox.

Real Flame® Customer Service: 1-800-654-1704

!CAUTION

If a stud is not accessible, use the

included drywall anchors to secure

the wall bracket.

!NOTE

Parts List - 10032

Mur

2. 3.

Montant

Mur

Anti-Topple Device Installation

Ce produit n'est pas un substitut à la supervision parentale. Real Flame ®

n'assume aucune responsabilité quant à une mauvaise installation ou charges

excessives sur l'un des composants fournis.

Note: Votre manteau

de la cheminée peut

varier légèrement de

celui représenté sur

cette illustration.

Note: Situer le

haut de cette

fourchette 3 "en

dessous du haut

de la cheminée

assemblé.

Lire complètement l’étiquette et toutes les

instructions du produits Real Flame®.

Real Flame ® Service à la Clientèle: 1-800-654-1704

!CAUTION

Si un montant n'est pas accessible,

utiliser les ancrages pour cloisons

sèches fournis pour ﬁxer le

support mural.

!NOTE

Liste de Pièces - 10032

Montant
