RADWAG XA 5Y.M.A Guide de l'utilisateur

Mikrowagi i wagi analityczne

IMMB-16-01-02-22-EN-PL

Szybki start

Start Up Guide

Microbalances

and Analytical Balances

Microbalances:

Mikrowagi:

• XA 5Y.M.A

• XA 5Y.M.A.P

Analytical Balances:

Wagi analityczne

• XA 5Y.A

Aby wyświetlić pełną instrukcję obsługi, przejdź do strony internetowej lub zeskanuj kod QR:

To view the complete User Manual, go to the website or scan the QR code:

radwag.com/en/manuals/14352

*Rodzaj wtyczki może się różnić w zależności od kraju.

XA 5Y.M.A.P

XA 5Y.M.A

*The plug type may vary by country.

1. CONTENT

ZAWARTOŚĆ

Microbalance Weighing pan Weighing

pan shield Base Bottom ring Glass vessel Pipette calibra-

tion adapter

Mikrowaga Szalka Osłona szalki Podstawa Pierścień

dolny

Szklane

naczynko

Adapter do

kalibracji pipet

×1 ×1 ×1 ×1 ×1 ×1 x1

Microbalance Weighing pan Weighing pan

shield Power supply* Brush Fabric dust cover

Mikrowaga Szalka Osłona szalki Zasilacz sieciowy* Pędzelek Pokrowiec

×1 ×1 ×1 ×1 ×1 ×1

Evaporation

ring Glass lid Mechanical

closing cover

Protecting

screw Power supply* Brush Fabric dust cover

Kurtyna

parowa

Szklane

wieczko

Mechaniczna

pokrywa

domykająca

Śruba

montażowa

Zasilacz

sieciowy* Pędzelek Pokrowiec

×1 ×1 ×1 ×1 ×1 x1 x1

XA 5Y. A (d = 0.01 mg)

XA 5Y.A (d = 0.1 mg)

*Rodzaj wtyczki może się różnić w zależności od kraju.

*The plug type may vary by country.

Analytical

balance Weighing pan Weighing

pan shield Centring ring Power supply* Brush

Waga analityczna Szalka Osłona szalki Pierścień

centrujący Zasilacz sieciowy* Pędzelek

×1 ×1 ×1 ×1 ×1 x1

Analytical balance Weighing pan Weighing pan shield Power supply* Brush

Waga analityczna Szalka Osłona szalki Zasilacz sieciowy* Pędzelek

×1 ×1 ×1 ×1 x1

Hook for under

-pan weighing Fabric dust cover

Haczyk do ważenia

podszalkowego Pokrowiec

×1 x1

Hook for under

-pan weighing Fabric dust cover

Haczyk do ważenia

podszalkowego Pokrowiec

×1 x1

1 2 3

Zachowaj opakowanie do celów

gwarancyjnych i serwisowych.

Keep the packaging for

warranty and service purposes.

+10 oC

+50 oF

+104oF

+40 oC

Urządzenie należy użytkować w pomieszczeniach niezapylonych o temperaturze

powietrza: 10 – 40 °C (50 – 104 °F) i optymalnej wilgotności względnej poniżej 80 %.

Ewentualne zmiany temperatury powinny następować stopniowo i bardzo powoli.

Waga powinna być ustawiona na stabilnym stole lub konsoli ściennej. Dla osiągnię-

cia najbardziej stabilnych i powtarzalnych wyników zaleca się użycie stołu antywi-

bracyjnego.

Operate the device in a room where the temperature ranges between

10 – 40 °C (50 – 104 °F) and where the relative humidity is below 80 %.

Place the balance on a solid surface to ensure stability. To obtain stable

and repeatable weighing results, an anti-vibration table is recommended.

Unikaj podmuchów i ruchu powietrza

w miejscu eksploatacji wagi.Używaj wagi z dala od źródeł ciepła.

Nie wystawiaj jej na działanie promieni

słonecznych.

Nie wystawiaj urządzenia na działanie

pola magnetycznego. Nie odważaj

substancji magnetycznych.

Place the balance away from heat

sources. Avoid exposing the balance

to the sunlight.

Avoid air drafts and air movements

at the workstation.

Avoid exposing the balance to

amagnetic ﬁeld. Do not weigh mag-

netic substances.

2. UNPACKING

ROZPAKOWANIE

3. RECOMMENDATIONS AND WARNINGS

ZALECENIA I OSTRZEŻENIA

Nie używaj w miejscu zagrożonym

wybuchem. Nie odważaj materiałów

wybuchowych i łatwopalnych.

Nie używaj wagi na nierównym lub nie-

wypoziomowanym podłożu.

Nie używaj w miejscach niestabilnych,

narażonych na wstrząsy i wibracje.

Make sure that the balance is placed

on an even surface.

Do not place the balance in a

hazardous area. Do not weigh

explosive materials.

Do not place the balance on an un-

stable ground exposed to shocks

and vibrations.

Przed montażem wagi usuń

blokadę transportową.

Zachowaj blokady transporto-

we do celów gwarancyjnych

i serwisowych.

Remove the transport lock be-

fore assembling the balance.

Keep the transport locks

for warranty and service

purposes.

Sprawdź czy sprężyna

uziemiająca jest odpowiednio

umiejscowiona.

Upewnij się, że sprężyna uzie-

miająca wystaje lekko z otworu.

Check to see if the earthing

spring is placed where it is

supposed to be. Make sure

that the earthing spring juts

slightly out of the hole.

4. PRELIMINARY ACTIONS

CZYNNOŚCI WSTĘPNE

4.1. Transport Lock Removal

Usunięcie blokad transportowych

4.2. Grounding Spring Check

Kontrola sprężyny uziemiającej

1 32

1 2

XA 5Y.M.A.P

XA 5Y.M.A

XA 5Y.A (d = 0.01 mg)

XA 5Y.A (d = 0.1 mg)

5. COMPONENTS ASSEMBLY

MONTAŻ ELEMENTÓW WAGI

0.000000

Netto weight

Gross weight

Tare

Product name Calcium

Minimum sample weight

MSW status Good

0.000000 g

0.003 g Vibrations

13%

Temperature

Air Density

1.158 kg/m3

Air Preasure

980.1 hPa

Air Humidity

45%

19°C

09:30:00Wed 14.07.2021

ast Dosing

Weighing

0 Max

John Smith

BWP

Leveling - Auto leveling

1 2 3

up to 12 h

The balance with automatic levelling starts the pro-

gram and the levelling process runs automatically.

Waga z automatycznym poziomowaniem uruchomi

program i waga automatycznie rozpocznie proces

poziomowania.

Nie podłączaj wagi aż do osiągnięcia

temperatury pokojowej (orientacyjny

czas stabilizacji: do 12 godzin).

Podłącz przewód zasilacza do gniazda DC

z tyłu wagi.

Podłącz zasilacz do

gniazda elektrycznego.

The balance switches on automatically when connect-

ed to the mains. If the balance is manually switched oﬀ

using the top menu, it must be switched on using the

button underneath the display housing on the left.

Ustaw urządzenie w miejscu jego użytkowania i pozostaw je do osiągnięcia temperatury pokojowej.

Waga włącza się automatycznie po podłączeniu jej do

prądu. Jeśli waga zostanie wyłączona ręcznie z górnego

menu, należy ją włączyć przyciskiem znajdującym się pod

spodem obudowy wyświetlacza z lewej strony.

Place the device at the workstation, wait until it reaches room temperature.

Prior to switching the device on,

let it reach room temperature

(estimated stabilization time: up to

12 hours).

Connect the power supply cable to

the DC socket on the back of the balance.

Connect the power

supply to the mains.

6. PREPARING FOR WORK

PRZYGOTOWANIE WAGI DO PRACY

6.1. Temperature Stabilization

Stabilizacja temperatury wagi

6.2.Switching the Balance On

Włączenie wagi

0.000000

Netto weight

Gross weight

Tare

Product name Calcium

Minimum sample weight

MSW status Good

0.000000 g

0.003 g Vibrations

13%

Temperature

Air Density

1.158 kg/m3

Air Preasure

980.1 hPa

Air Humidity

45%

19°C

09:30:00Wed 14.07.2021

ast Dosing

Weighing

0 Max

John Smith

BWP

0.000000

Netto weight

Gross weight

Tare

Product name Calcium

Minimum sample weight

MSW status Good

0.000000 g

0.003 g Vibrations

13%

Temperature

Air Density

1.158 kg/m3

Air Preasure

980.1 hPa

Air Humidity

45%

19°C

09:30:00Wed 14.07.2021

ast Dosing

Weighing

0 Max

John Smith

BWP

Leveling - Auto leveling

0.000000

Netto weight

Gross weight

Tare

Product name Calcium

Minimum sample weight

MSW status Good

0.000000 g

0.003 g Vibrations

13%

Temperature

Air Density

1.158 kg/m3

Air Preasure

980.1 hPa

Air Humidity

45%

19°C

09:30:00Wed 14.07.2021

ast Dosing

Weighing

0 Max

John Smith

BWP

Leveling

0.000000

Netto weight

Gross weight

Tare

Product name Calcium

Minimum sample weight

MSW status Good

0.000000 g

0.003 g Vibrations

13%

Temperature

Air Density

1.158 kg/m3

Air Preasure

980.1 hPa

Air Humidity

45%

19°C

09:30:00Wed 14.07.2021

ast Dosing

Weighing

0 Max

John Smith

BWP

0.000000

Netto weight

Gross weight

Tare

Product name Calcium

Minimum sample weight

MSW status Good

0.000000 g

0.003 g Vibrations

13%

Temperature

Air Density

1.158 kg/m3

Air Preasure

980.1 hPa

Air Humidity

45%

19°C

09:30:00Wed 14.07.2021

ast Dosing

Weighing

0 Max

John Smith

BWP

Leveling

Po zakończeniu autopoziomowania pokaże się ekran główny.

Nacisnąć ikonę stanu poziomowania. Wyświetlacz wagi pokaże panel kontrolny funkcji pozio-

mowania.

Mikrowagi i wagi analityczne zostały wyposażone w Reﬂex Level System, który zapewnia monitorowanie poziomu wagi

i automatycznego jej poziomowania.

Nacisnąć przycisk , aby potwierdzić rozpoczęcie

procesu automatycznego poziomowania. Proces pozio-

mowania można przerwać po naciskając przycisk .

Waga jest prawidłowo wypoziomowana. Nacisnąć przy-

cisk , aby wrócić do wyświetlania okna głównego.

When autolevelling is complete, the home screen is displayed.

Press the level status pictogram. The control panel of the levelling function is displayed.

Microbalances and analytical balances are equipped with the Reﬂex Level System, which monitors and automati-

cally corrects the balance level.

Press to conﬁrm the automatic levelling start.

Press to abort the process.

The balance is levelled correctly. Press to

return to the home screen.

6.3 Manual Levelling

Ręczne poziomowanie wagi

0.000000

Netto weight

Gross weight

Tare

Product name Calcium

Minimum sample weight

MSW status Good

0.000000 g

0.003 g Vibrations

13%

Temperature

Air Density

1.158 kg/m3

Air Preasure

980.1 hPa

Air Humidity

45%

19°C

09:30:00Wed 14.07.2021

ast Dosing

Weighing

0 Max

FJohn Smith

BWP

Adjustment Operators Profiles Database Communication

Scheduled tasksAmbient

conditions

MiscellaneousAdministrator

panel

Peripherals

Update About

09:30:00Wed 14.07.2021

ast Dosing

Weighing

FJohn Smith

Netto weight

Gross weight

Tare

Product name Calcium

Minimum sample weight

MSW status Good

0.000000 g

0.003 g Vibrations

13%

Temperature

Air Density

1.158 kg/m3

Air Preasure

980.1 hP

Air Humidity

45%

19°C

09:30:00Wed 14.07.2021

ast Dosing

Weighing

g0.000000

0 Max

John Smith

BWP

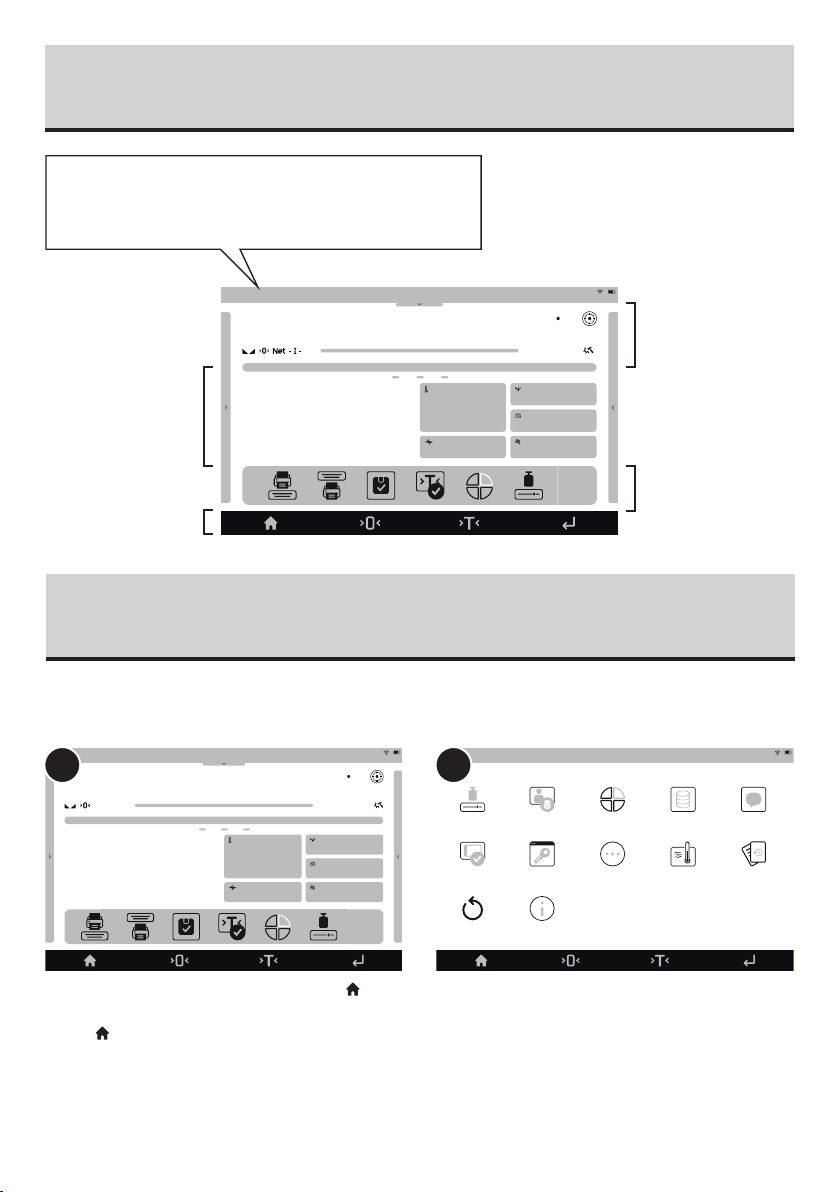

informacja o aktualnie używanym modzie pracy, zalogowanym

użytkowniku, dacie, czasie, aktywnym połączeniu z komputerem.

Okno wyniku ważenia

i stan wypoziomowania

wagi

dowolnie programo-

walne dodatkowe

informacje

ekranowe przyciski

funkcyjne

stałe przyciski funkcyjne

Naciśnij przycisk funkcyjny „Adiustacja wewnętrzna” lub

naciśnij .

Naciśnij przycisk „Adiustacja”.

information about the currently used working mode, logged-in

operator, date, time, active connection with a computer.

weighing result win-

dow and level status

freely programmable

additional information

on-screen function

buttons

ﬁxed function buttons

Press „Internal adjustment” function button or .Press „Adjustment”.

7. HOME SCREEN

EKRAN GŁÓWNY

8. BASIC OPERATIONS

OPERACJE PODSTAWOWE

8.1. Internal Adjustment

Adiustacja wewnętrzna

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels RADWAG Échelle

RADWAG

RADWAG WLC A1 Guide de l'utilisateur

RADWAG

RADWAG WLX series Manuel utilisateur

RADWAG

RADWAG PM 5Y Guide de l'utilisateur

RADWAG

RADWAG PM 15.4Y Guide de l'utilisateur

RADWAG

RADWAG WLY Series Manuel utilisateur

RADWAG

RADWAG HY10 Series Manuel utilisateur

RADWAG

RADWAG AS series Manuel utilisateur

RADWAG

RADWAG Y/KTPS Series Manuel utilisateur

RADWAG

RADWAG BWLC-C1 Series Manuel utilisateur

RADWAG

RADWAG UYA 4Y PLUS Guide de l'utilisateur

RADWAG

RADWAG WLC 6/F1 Guide de l'utilisateur

RADWAG

RADWAG PS Series Manuel utilisateur

RADWAG

RADWAG WTC series Manuel utilisateur

RADWAG

RADWAG 3Y Series Manuel utilisateur

RADWAG

RADWAG WTB series Manuel utilisateur

RADWAG

RADWAG BALANCES APP/2C SERIES Manuel utilisateur

RADWAG

RADWAG C315 Series Manuel utilisateur

RADWAG

RADWAG AS R2.PLUS Manuel utilisateur

RADWAG

RADWAG WPY/KO series Manuel utilisateur

RADWAG

RADWAG TMX series Manuel utilisateur

RADWAG

RADWAG AS X2 PLUS Guide de l'utilisateur

RADWAG

RADWAG WLC Manuel utilisateur

RADWAG

RADWAG PS X7.M Guide de l'utilisateur

RADWAG

RADWAG WTC 6 Manuel utilisateur

Manuels Échelle populaires d'autres marques

AWS

AWS ZEO-50 Manuel utilisateur

Gima

Gima Glass Body Fat Analyzer Manuel de la liste des pièces

Seca

Seca 374 Manuel utilisateur

TEC

TEC TEC SL59 SERIES Manuel utilisateur

Axis

Axis B/E Series Manuel utilisateur

Alecto

Alecto ACW-40 Manuel utilisateur

Rice Lake

Rice Lake MSI-4260 IS Manuel utilisateur

IKA

IKA RCT basic safety control Manuel utilisateur

ADE

ADE M20011 Manuel utilisateur

Duronic

Duronic KS3000 Manuel utilisateur

Digi

Digi SM-720 Manuel utilisateur

Cardinal

Cardinal CS Series Manuel utilisateur

Korona

Korona Kastella Manuel utilisateur

A&D

A&D FC-50Ki Manuel utilisateur

BDA

BDA CAMARGUE Manuel utilisateur

Tanita

Tanita HD-357 Manuel utilisateur

Leifheit

Leifheit 03173 Manuel utilisateur

Lumme

Lumme LU-1340 Manuel utilisateur
