R82 High-low:x Guide de l'utilisateur
Monteringsvejledning (DK)
Montering af pedal på High-low:x str. 2
Mounting instruction (GB)
Mounting the foot pedal kit on High-low:x size 2
Rev. 001 - 02.2008
9996097716
Montage instructies (NL)
Monteren van voetpedalen (aan weerszijden) op de High-low:x onderstellen
Montageanleitung (DE)
Montage des Fußpedals für High-low Gestelle
Monteringsanvisning (N)
Montering av pedal på High-low:x str. 2
K
G
F
E
H
J
A
B
D
C
L
M
Monteringsvejledning
Montering af pedal på High-low:x str. 2
Afmontér gascylinderen:
* Fjern bolten (A) og løsn kontramøtrikken (B).
* Skru gascylinderen af.
Afmontér det gamle beslag:
* Fjern boltene (C) og pedal-beslaget (D).
Montér den nye pedal:
* Det nye beslag (E) monteres løst med de medfølgende skruer (F).
Husk udløserhuset (M). Sørg for at skruerne (F) bliver monteret i
samme huller, som det gamle beslag.

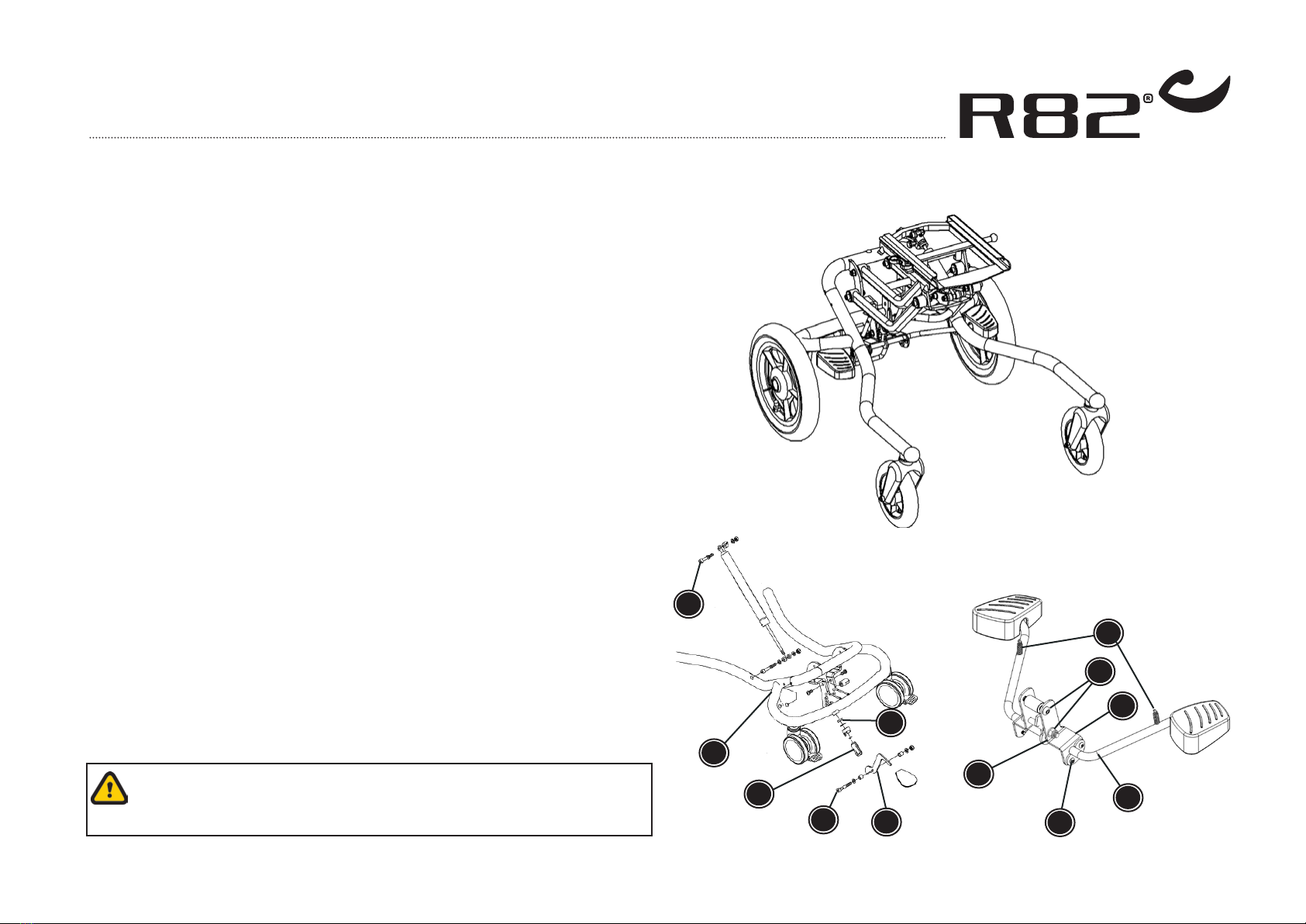

* Placér pedalen (G) i beslaget som vist på tegningen.
* Når pedalen peger den rigtige vej, skrues de små 'banan'-plader
(H) på med 5 mm skruer.
* Fjeder (K) sættes fast i det lille hul ved stelsamlingen under bunden
(L).
Montér gascylinderen:
* Gascylinderen skrues i udløserhuset (M) igen. Sørg for at stiften
er ca. 3-5 mm. fra den buede del (J).
* Spænd kontramøtrikken (B) og bolten (A).
* Fastspænd de nye bolte (F). (Løsn evt. en smule, hvis stolen er
svær at hæve/sænke.)
Kontrollér at stolen kan hæve og sænke. Justér evt. gascylinde-
ren, som beskrevet i manualen.
K
G
F
E
H
J
A
B
D
C
L
M
Monteringsveiledning
Montering av pedal på High-low:x str. 2
Demonter gassylinderen:
* Fjern bolten (A) og løsne kontramutteren (B).
* Skru av gassylinderen.
Demonter det gamle beslaget:
* Fjern boltene (C) og pedal-beslaget (D).
Monter ny pedal:
* Det nye beslaget (E) monteres løst med de medfølgende skruene
(F). Husk utløserhuset (M). Påse at de (F) blir montert i samme
hull som det gamle beslaget.
* Plasser pedalen (G) i beslaget som vist på tegningen.
* Når pedalen peker i riktig retning skrus de små ”banan”-platene
(H) på med 5 mm skruer.
* Fjæren (K) settes fast i det lille hullet i understellet, under bunnen
(L).
Monter gassylinderen:
* Gassylinderen skrus fast i utløserhuset (M). Påse at stiften er 3-5
mm. fra den buede delen (J).
* Skru fast kontramutteren (B) og bolten (A).
* Skru fast de nye boltene (F). (Hvis stolen er tung å heve/senke
kan eventuelt boltene løsnes litt.)
Kontroller at stolen kan heves og senkes. Juster event. gas-
sylinderen som beskrevet i manualen.
K
G
F
E
H
J
A
B
D
C
L
M
Mounting instruction
Mounting foot pedals on High-low:x size 2
Remove the gas spring:
* Remove the bolt (A) and loosen the lock nut (B).
* Unscrew the gas spring.
Remove the old fitting:
* Remove the bolts (C) and the pedal-fitting (D).
Mount the new pedal:
* Mount the new fitting (E) loosely with the enclosed screws (F).
Remember the release-house (M). Make sure that the screws (F)
are mounted into the same holes as with the old fitting.

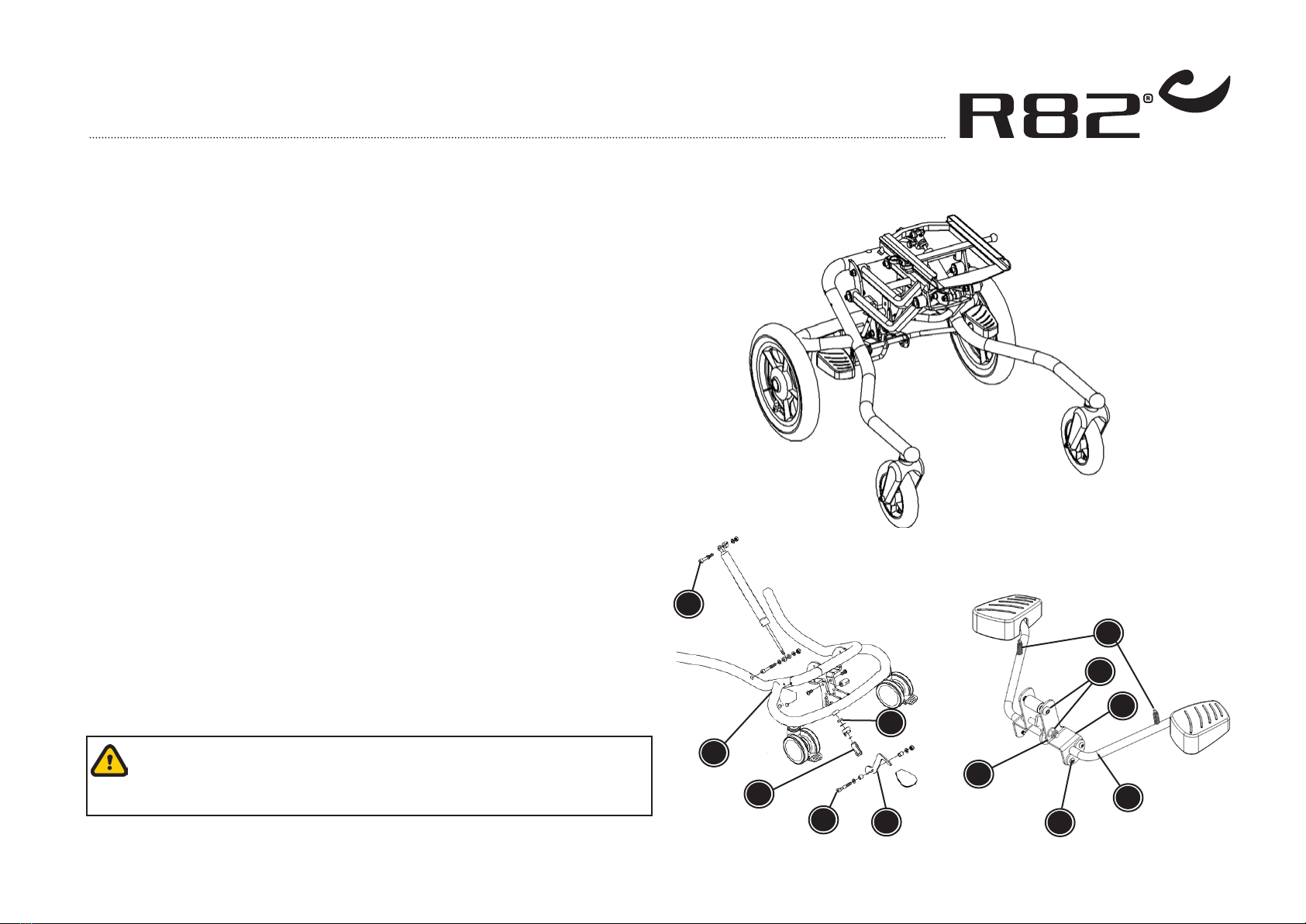

* Place the pedal (G) i the fitting as shown on the drawing.
* WHen the pedal points in the right direcion, you fit the small 'ba-
nana'-plates (H) med 5 mm screws.
* The spring (K) is placed in the small hole by the joint of the under-
neath of frame (L).
Mount the gas spring:
* Screw the gas spring back into the release house (M). Make sure
that the pin is about 3-5 mm from the curved part (J).
* Tighten the lock nute (B) and the bolt (A).
* Tighten the new bolts (F). (Loosen a bit, if the chair is difficult to
lower/rise.)
Make sure that the frame can be adjusted up and down. Adjust
the gas spring if necessary, as described in the manual for the
x:panda.
K
G
F
E
H
J
A
B
D
C
L
M
Montageanleitung
Montage des Fußpedals für High-low Gestelle Gr. 2
Entfernen Sie die Gasfeder:
* Entfernen Sie den Bolzen (A) lösen Sie die Sicherungsmutter
(B)
* Schrauben Sie die Gasfeder ab.
Entfernen Sie den alten Beschlag:
* Entfernen Sie den Bolzen (C) und die Pedal Halterung (D).
Montage des neuen Fußpedals:
* Die neue Aufnahme (E) mit den beigefügten Schrauben (F) mon-
tieren. Achtung: das Auslösehaus M nicht vergessen. Achten Sie
darauf, die Schrauben (F) in die selben Löcher wie bei der alten
Aufnahme zu montieren.
* Das Pedal (G) in die Aufnahme platzieren wie auf der Zeichnung
gezeigt.
* Wenn die Pedal Punkte in der richtigen Position sind, die kleinen
„Banana“Platten (H) mit 5mm Inbusschrauben montieren.
* Die Feder (K) wird in der kleinen Öffnung der Verbindungsstelle
der Unterseite des Gestells (L) platziert.
Montage der Gasfeder:
* Schrauben Sie die Gasfeder wieder in das auslöse Gehäuse. Prü-
fen Sie, dass der Pin ca. 3-5mm von dem gebogenen Teil entfernt
ist (J).
* Die Sicherungsmutter (B) und den Bolzen (A) anziehen.
* Die neuen Bolzen F anziehen. (Ein wenig lösen, wenn der Stuhl
schwer hoch/runter verstellen geht.)
Versichern Sie sich, dass das Gestell nach oben und unten
gefahren werden kann. Stellen Sie die Gasfeder wenn nötig wie
in der X:panda Gebrauchsanweisung beschrieben ein.
K
G
F
E
H
J
A
B
D
C
L
M
Montage handleiding
Monteren van voetpedalen (aan weerszijden) op de High-low:x onderstellen maat 2
De gasveer verwijderen:
* Verwijder de bout (A) en draai de borgmoer (B) los.
* Draai de gasveer los.
De oude bevestiging verwijderen:
* Verwijder de bouten (C) en de pedaalbevestiging (D).
De nieuwe pedaal monteren:
* Monteer de nieuwe bevestiging (E) losjes met de meegeleverde
schroeven (F). Vergeet de behuizing voor de gasveerverkanteling
niet (M) niet. Breng de schroeven (F) in dezelfde gaten aan als bij
de oude bevestiging.
* Breng de pedaal (G) en de bevestiging aan volgens de tekening.
* Wanneer de pedaal in de juiste richting wijst, zet u de 'bananen'-
plaatjes (H) vast met 5 mm schroeven.
* De veer (K) wordt geplaatst in het gaatje bij de lasnaad aan de
onderzijde van het onderstel (L).
De gasveer monteren:
* Schroef de gasveer terug in het behuizing voor de gasveerverkan-
teling (M). Zorg ervoor dat de afstand van de pen tot het gebogen
deel (J) ongeveer 3-5 mm is.
* Draai de borgmoer (B) en de bout (A) aan.
* Draai de nieuwe bouten (F) aan. (Draai ze een beetje losser als het
lager/hoger zetten van de zitunit moeizaam gaat.)
Controleer of het onderstel naar boven en beneden versteld
kan worden. Verstel de gasveer naar behoefte. Volg daarbij de
beschrijving in de gebruiksaanwijzing voor de x:panda.
